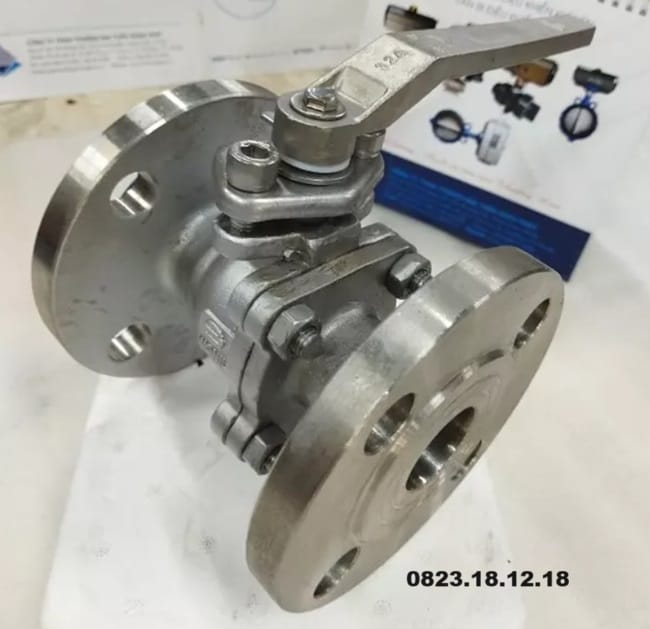

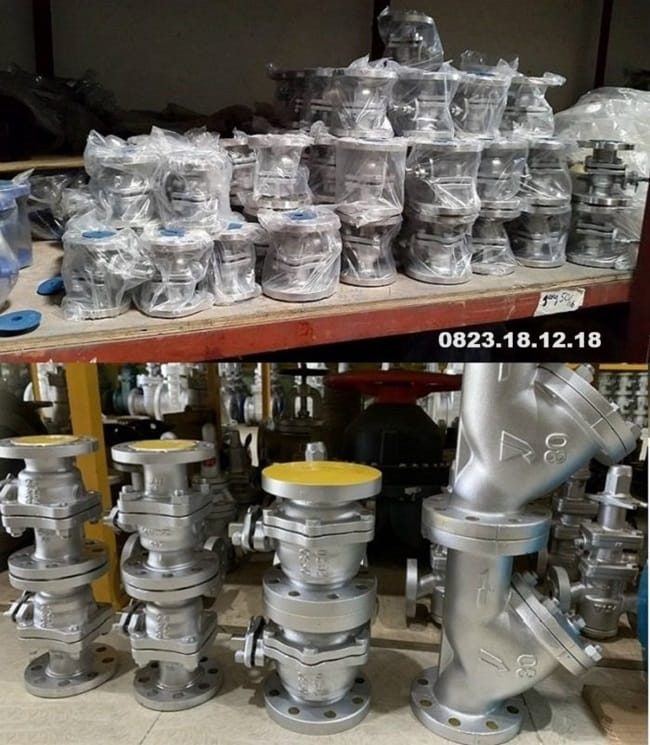

Van bi mặt bích

I. Giới thiệu về van bi mặt bích

Van bi mặt bích còn được gọi là van bi lắp bích hay van bi nối bích, là một loại van dùng để điều khiển dòng chảy của các chất lỏng trong đường ống. Nó có dạng tay gạt, điều khiển khi nén, điều khiển điện,… nên rất linh hoạt và phù hợp với từng nhu cầu sử dụng của người dùng.

Điểm nổi bật của van bi mặt bích là chúng được chế tạo từ đa dạng vật liệu như inox, gang, thép… giúp chúng kháng được sự ăn mòn của các môi trường hóa chất như axit, chất oxy hóa. Độ cứng cáp của chúng cũng đảm bảo khả năng chịu va đập từ bên ngoài, do đó độ bền của chúng thường cao hơn các loại van khác.

Các ứng dụng chính của van bi mặt bích là sử dụng trong các môi trường hóa chất như nước, khí nén, xăng dầu, gas…. Dòng sản phẩm này thường được thiết kế với phần kết nối có hai mặt bích liền thân, kích thước từ DN15 đến DN200, tuân thủ các tiêu chuẩn mặt bích như JIS10K, BS PN16, ANSI 150LB. Thân van thường có các lỗ ốc cố định, để gắn các bộ điều khiển khí nén.

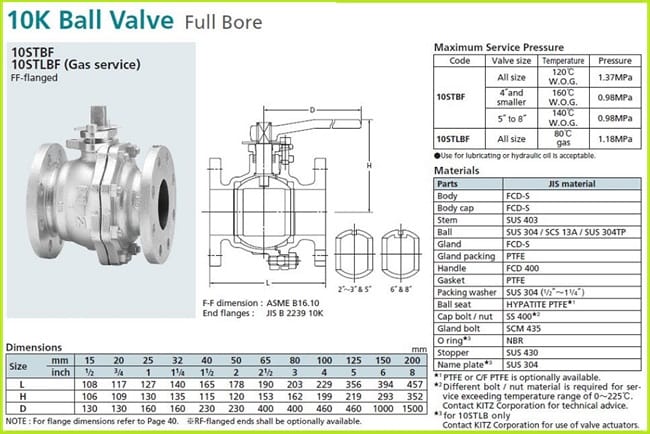

II. Thông số kỹ thuật của van bi mặt bích

THÔNG SỐ KỸ THUẬT CHUNG CỦA VAN BI LẮP BÍCH:

• Kích thước van: Từ DN15 đến DN200
• Vật liệu chế tạo:
  – Thân van: Inox 304, Inox 316, nhựa UPVC, gang FC, thép WCB
  – Trục van: Sus 304, Sus 316
  – Đĩa van: Sts 304, Sts 316
  – Gioăng: PTFE Teflon
• Áp lực: 10bar, 16bar, 20bar, 25bar
• Nhiệt độ: -10°C đến 200°C
• Kiểu van: 2 cửa, 3 cửa L, 3 cửa T
• Kết nối: Mặt bích
• Tiêu chuẩn: JIS, ANSI, DIN, BS
• Xuất xứ: Korea, Taiwan, China, Japan

III. Cấu tạo và nguyên lý hoạt động của van bi mặt bích

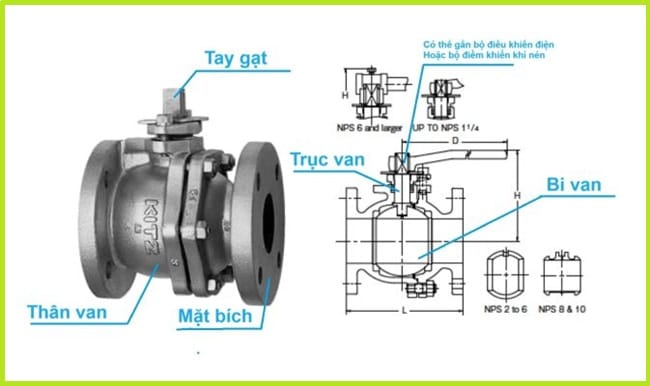

1. Cấu tạo của van bi mặt bích

• Thân van (Body): Là bộ phận chính của van, được chế tạo từ các vật liệu như gang, thép, inox, nhựa PVC… Thân van có nhiệm vụ chứa và hướng dẫng dòng chất lưu.
• Đĩa van (Ball): Là một bộ phận di động hình cầu, làm từ inox hoặc các vật liệu khác. Đĩa van có vai trò điều khiển việc mở/đóng dòng chất lưu thông qua sự xoay của nó.
• Trục van (Stem): Là trục nối giữa đĩa van và tay quay/thiết bị điều khiển. Trục van cho phép điều khiển sự xoay của đĩa van.
• Gioăng kín (Seats): Là các vòng đệm làm bằng PTFE, cao su hoặc vật liệu khác. Gioăng kín đảm bảo việc bít kín giữa đĩa van và thân van.
• Tay quay (Lever/Actuator): Là bộ phận dùng để điều khiển mở/đóng van. Có thể là tay quay, bánh xe, hoặc động cơ điều khiển tự động.
• Bạc đạn (Bearings): Dùng để hỗ trợ và giảm ma sát khi quay trục van.
• Chốt giữ (Stops): Để ngăn không cho đĩa van quay quá mức.
• Mặt bích (Flanges): Dùng để lắp đặt van vào đường ống, phù hợp với các tiêu chuẩn lắp đặt thông dụng.

2. Nguyên lý hoạt động của van bi mặt bích

• Van bi mặt bích tay gạt:

• Van bi mặt bích điều khiển điện:

• Van bi mặt bích điều khiển khí nén:

IV. Van bi mặt bích có ưu điểm và nhược điểm gì?

1. Ưu điểm của van bi mặt bích

• Thiết kế đơn giản, gọn nhẹ và bền bỉ.
• Khả năng chịu áp lực và nhiệt độ cao.
• Kích thước nhỏ gọn, chiều dài ống ngắn.
• Hạn chế rò rỉ, độ kín khít tốt.
• Khả năng chịu lực xoắn và uốn lớn.
• Dễ dàng bảo trì, vận hành và thay thế.
• Có thể tích hợp các cơ chế điều khiển khác nhau (tay gạt, điện, khí nén)..

2. Nhược điểm của van bi mặt bích

• Thường không thích hợp cho các ứng dụng yêu cầu điều chỉnh lưu lượng liên tục.
• Giá thành có thể cao hơn một số loại van khác, như van bi nối ren.

V. Phân loại van bi mặt bích

1. Phân loại van bi mặt bích theo kiểu vận hành

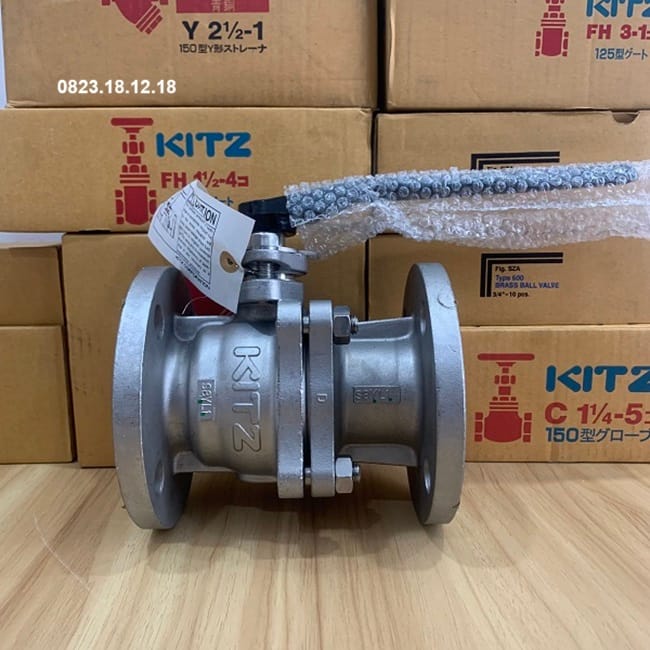

• Van bi lắp bích tay gạt: Van bi lắp bích tay gạt là loại van bi được thiết kế với phương pháp kết nối bằng bích và điều khiển bằng tay gạt. Đây là một giải pháp phổ biến trong các hệ thống đường ống công nghiệp, cung cấp khả năng điều khiển dòng chảy hiệu quả và dễ dàng. Thân van được chế tạo từ các vật liệu như đồng, gang, thép, inox hoặc nhựa, tùy thuộc vào ứng dụng và yêu cầu về khả năng chịu áp lực và ăn mòn. Thân van có thiết kế lắp bích giúp kết nối chắc chắn và dễ dàng với đường ống. Tay gạt được sử dụng để điều khiển van bằng cách quay bi van từ vị trí mở sang đóng. Tay gạt thường làm từ kim loại hoặc nhựa có độ bền cao và thiết kế dễ sử dụng.

• Van bi lắp bích 3 ngã: Van bi lắp bích 3 ngã là một loại van bi được thiết kế với ba cổng kết nối và có phương pháp lắp bích. Loại van này cho phép điều khiển và phân phối dòng chảy theo ba hướng khác nhau, mang lại sự linh hoạt trong việc quản lý và điều chỉnh dòng chảy trong hệ thống. Van bi lắp bích 3 ngã có khả năng điều khiển và phân phối dòng chảy theo ba hướng khác nhau. Bi van quay trong thân van để điều chỉnh dòng chảy giữa các cổng kết nối. Điều này có thể được thực hiện bằng cách quay bi van từ 0 đến 90 độ hoặc hơn, tùy thuộc vào thiết kế van.

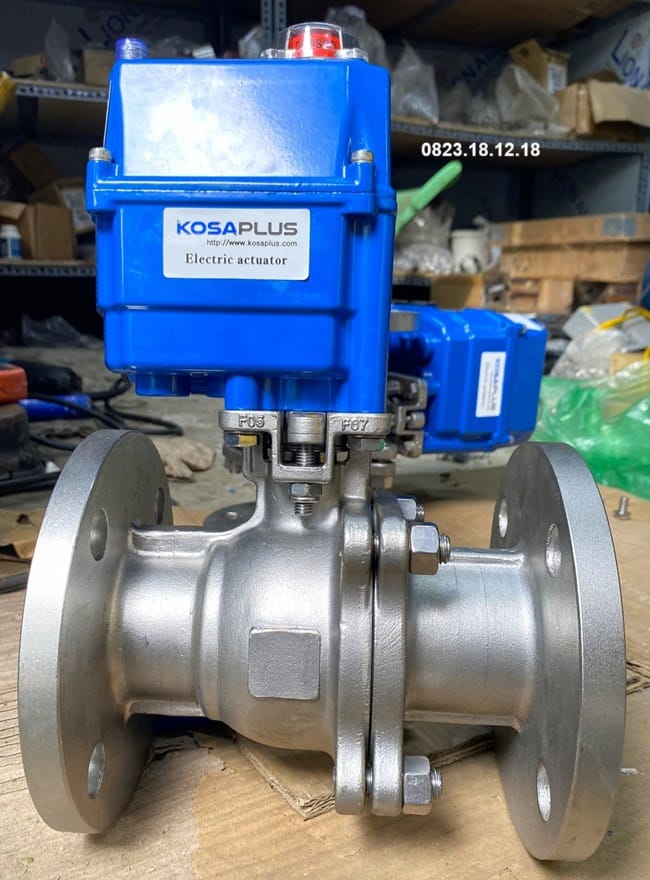

• Van bi lắp bích điều khiển điện: Van bi lắp bích điều khiển điện là loại van bi được thiết kế với phương pháp kết nối bằng bích và điều khiển bằng động cơ điện. Loại van này thường được sử dụng trong các hệ thống tự động hóa để điều khiển dòng chảy của chất lỏng hoặc khí một cách chính xác và dễ dàng. Động cơ điện được lắp trên van để điều khiển bi van quay từ xa. Động cơ có thể điều khiển bằng điện áp 24V, 220V, hoặc 380V, và được điều khiển bằng tín hiệu điện tử.

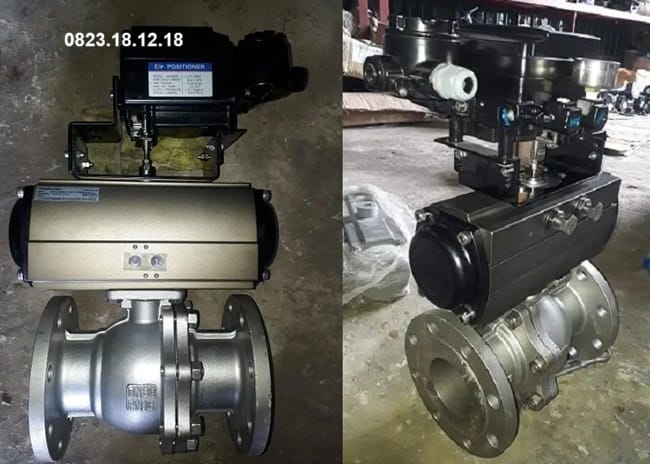

• Van bi lắp bích điều khiển khí nén: Van bi lắp bích điều khiển khí nén là loại van bi được thiết kế với phương pháp kết nối bằng bích và được điều khiển bằng khí nén. Loại van này thường được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển dòng chảy của chất lỏng hoặc khí. Cơ cấu điều khiển khí nén được lắp trên van để điều khiển bi van quay bằng áp lực khí nén. Cơ cấu này có thể là tác động đơn (single acting) hoặc tác động kép (double acting), tùy thuộc vào yêu cầu điều khiển.

2. Phân loại van bi mặt bích theo chất liệu thân van

• Van bi mặt bích inox: Van bi mặt bích inox là loại van bi được kết nối với hệ thống đường ống bằng phương pháp mặt bích, với thân van làm từ inox (thép không gỉ). Đây là một loại van phổ biến trong các hệ thống công nghiệp nhờ vào độ bền cao, khả năng chống ăn mòn và khả năng hoạt động trong môi trường khắc nghiệt. Thân van được làm từ inox (thép không gỉ), thường là inox 304 hoặc 316. Thân van có thiết kế mặt bích để kết nối với hệ thống đường ống.

• Van bi mặt bích gang: Van bi mặt bích gang là loại van bi được kết nối với hệ thống đường ống bằng phương pháp mặt bích và có thân van làm từ gang. Thân van được chế tạo từ gang, thường là gang dẻo (ductile iron) hoặc gang xám (gray iron), giúp tăng cường khả năng chịu áp lực và có độ bền cao. Thân van có thiết kế mặt bích để kết nối với hệ thống đường ống.

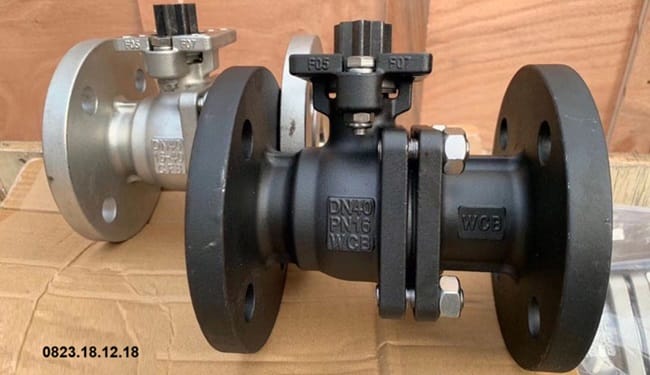

• Van bi mặt bích thép: Van bi mặt bích thép là loại van bi được kết nối với hệ thống đường ống bằng phương pháp mặt bích và có thân van làm từ thép. Thân van làm từ thép, thường là thép carbon (chẳng hạn như ASTM A216 WCB) hoặc thép hợp kim (chẳng hạn như ASTM A352 LCC). Thép cho phép van chịu được áp lực cao và có độ bền cao.

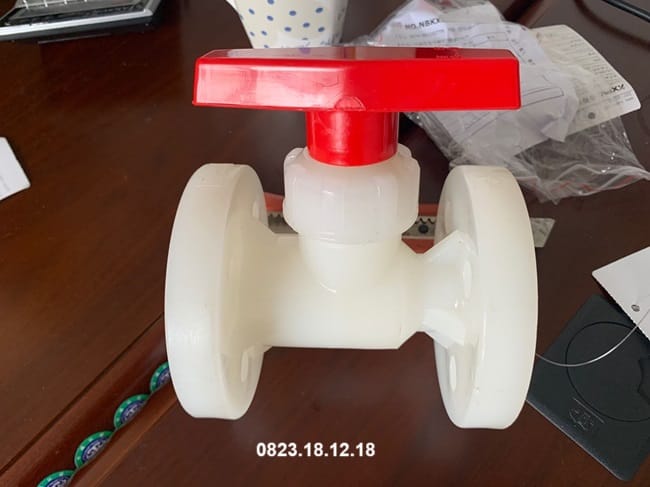

• Van bi nhựa mặt bích: Van bi nhựa mặt bích là loại van bi được kết nối với hệ thống đường ống bằng phương pháp mặt bích và có thân van làm từ nhựa. Loại van này thường được sử dụng trong các ứng dụng yêu cầu khả năng chống ăn mòn và nhẹ hơn so với các loại van làm từ kim loại. Thân van làm từ nhựa, thường là PVC, UPVC, CPVC, hoặc PPR. Các loại nhựa này có khả năng chống ăn mòn tốt và chịu được nhiều loại hóa chất.

VI. Ứng dụng của van bi mặt bích

• Ngành công nghiệp dầu khí: Trong ngành công nghiệp dầu khí, van bi mặt bích được sử dụng rộng rãi để điều khiển và kiểm soát dòng chảy của dầu thô, khí đốt và các sản phẩm khác.
• Công nghiệp hóa chất: Van bi mặt bích được sử dụng để điều khiển và kiểm soát dòng chảy của các chất hóa học trong các nhà máy hóa chất, lọc dầu và các cơ sở sản xuất khác.
• Hệ thống cấp nước và xử lý nước thải: Van bi mặt bích được sử dụng trong các hệ thống cấp nước và xử lý nước thải để điều khiển và kiểm soát lưu lượng.
• Công nghiệp thực phẩm và dược phẩm: Van bi mặt bích được sử dụng trong các nhà máy sản xuất thực phẩm và dược phẩm để điều khiển và kiểm soát dòng chảy của nguyên liệu và sản phẩm.
• Các ứng dụng khác: Van bi mặt bích cũng được sử dụng trong các hệ thống làm mát, hệ thống sưởi và nhiều ứng dụng công nghiệp khác.
