Trong các hệ thống thủy lực hiện đại, việc kiểm soát dòng chảy của chất lỏng đóng vai trò vô cùng quan trọng. Một trong những thiết bị được sử dụng phổ biến nhất hiện nay chính là van bi thủy lực – giải pháp tối ưu giúp đóng/mở nhanh, đảm bảo độ kín cao và vận hành ổn định trong môi trường áp suất lớn.

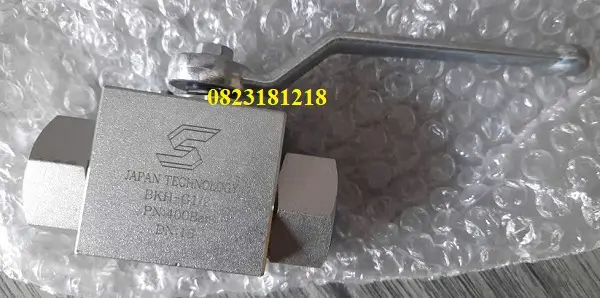

Van bi dùng trong hệ thủy lực là loại van công nghiệp, không chỉ xuất hiện trong các hệ thống công nghiệp nặng mà còn được ứng dụng rộng rãi trong xây dựng, nông nghiệp, dầu khí và nhiều lĩnh vực kỹ thuật khác. Với thiết kế đơn giản nhưng hiệu quả, loại van này ngày càng trở thành lựa chọn ưu tiên của các kỹ sư và nhà thầu.

II. Van Bi Thủy Lực Là Gì?

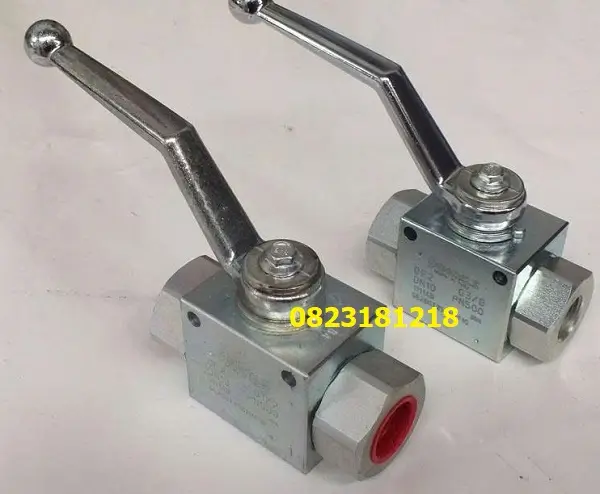

Van bi tay gạt thủy lực là loại van sử dụng một viên bi rỗng có lỗ xuyên tâm để điều tiết dòng chảy. Khi xoay viên bi một góc 90 độ, dòng chất lỏng sẽ được mở hoặc đóng hoàn toàn. Điểm nổi bật của van bi so với các loại van khác (như van cổng, van bướm) là khả năng:

Đóng mở cực nhanh
Độ kín gần như tuyệt đối
Ít bị hao mòn trong quá trình sử dụng

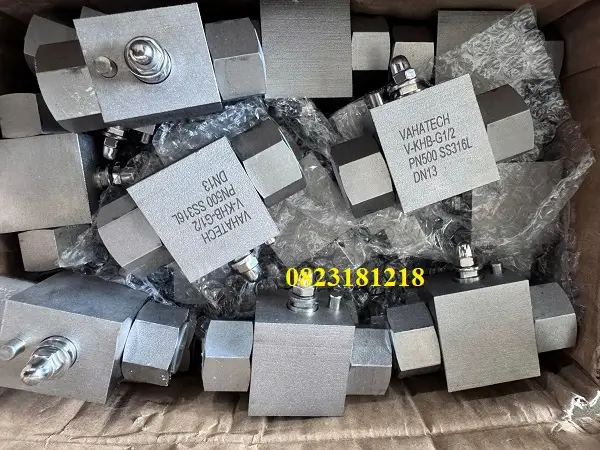

Nhờ đó, van bi thủy lực đặc biệt phù hợp với các hệ thống yêu cầu áp suất cao và độ an toàn nghiêm ngặt.

Thông Số Kỹ Thuật:

Kích thước: DN6 – DN100
Áp suất làm việc: 16 – 500 bar
Nhiệt độ: -20°C đến 180°C
Kết nối: Ren, hàn, mặt bích
Môi trường: Dầu, nước, khí nén
Dạng điều khiển: tay gạt
Vật liệu: Inox 304, Inox 316, Thép, Đồng
Bảo hành: 12 tháng
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, G7, Châu Âu…

III. Cấu Tạo Chi Tiết Của Van Bi Thủy Lực

Một chiếc van bi thủy lực tiêu chuẩn thường bao gồm các bộ phận chính sau:

1. Thân van bi (Body)

Thân van là phần chịu lực chính, thường được chế tạo từ:

Thép carbon
Thép hợp kim
Inox 304 hoặc 316

Thiết kế thân van đảm bảo khả năng chịu áp lực lớn và chống ăn mòn tốt.

2. Bi van (Ball)

Bi van là bộ phận quan trọng nhất, có dạng hình cầu với lỗ xuyên tâm. Bề mặt bi được gia công nhẵn để giảm ma sát và tăng độ kín.

3. Trục van (Stem)

Trục van kết nối giữa bi và bộ điều khiển (tay gạt hoặc actuator). Khi xoay trục, bi sẽ xoay theo.

4. Gioăng làm kín (Seal)

Thường được làm từ PTFE, Teflon hoặc cao su chịu dầu, giúp:

Ngăn rò rỉ
Tăng độ kín
Giảm ma sát

5. Bộ điều khiển – Bộ truyền động

Bao gồm:

Tay gạt cơ
Bộ điều khiển điện
Bộ điều khiển khí nén

III. Nguyên Lý Hoạt Động Của Van Bi Thủy Lực

Van hoạt động dựa trên chuyển động quay của viên bi: Khi lỗ xuyên tâm song song với dòng chảy, chất lỏng đi qua dễ dàng → van mở. Khi lỗ vuông góc dòng chảy, dòng bị chặn hoàn toàn → van đóng. Cơ chế này giúp:

Giảm tổn thất áp suất
Tăng hiệu suất vận hành
Đảm bảo phản ứng nhanh trong hệ thống

IV. Ưu Điểm Nổi Bật Của Van Bi Thủy Lực

Cùng tìm hiểu các ưu điểm của van thủy lực sau đây:

Độ kín tuyệt đối: Van bi có khả năng làm kín gần như hoàn hảo, hạn chế rò rỉ ngay cả trong điều kiện áp suất cao.
Thời gian đóng mở nhanh: Chỉ cần xoay 90 độ, giúp tiết kiệm thời gian và nâng cao hiệu quả vận hành.
Độ bền cao: Thiết kế đơn giản giúp giảm hao mòn, tăng tuổi thọ sử dụng.
Ít bảo trì: Không cần bảo dưỡng thường xuyên như các loại van khác.
Khả năng chịu áp lực lớn: Phù hợp với các hệ thống thủy lực công suất cao.

V. Phân Loại Van Bi Thủy Lực Phổ Biến

Van bi 2 ngã: Dùng để đóng/mở dòng chảy
Van bi 3 ngã: Dùng để chuyển hướng dòng chảy
Van bi thép
Van bi inox
Van bi đồng
Van tay gạt
Van điều khiển điện
Van điều khiển khí nén
Van bi thủy lực áp cao PN16
Van bi thủy lực áp lực cao PN25
Van bi thủy lực áp lực cao áp PN40
Van bi thủy lực áp lực cao áp PN65
Van bi thủy lực 100bar
Van bi thủy lực 200bar
Van bi thủy lực 300bar
Van bi thủy lực 400bar
Van bi thủy lực 500bar

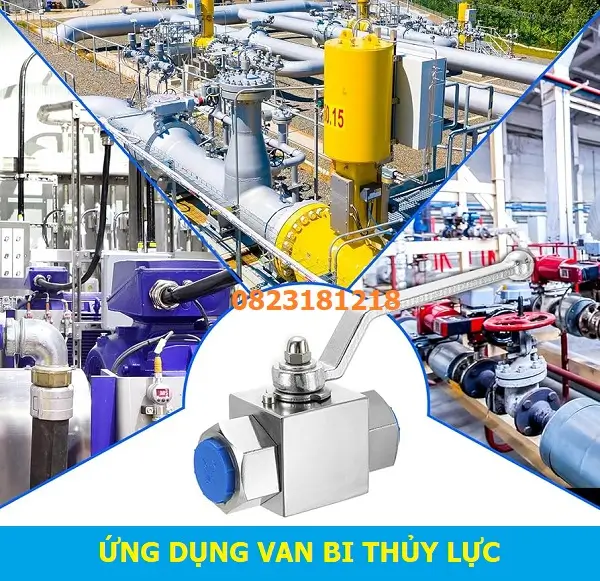

VI. Ứng Dụng Thực Tế Của Van Bi Thủy Lực

Van bi thủy lực là thiết bị không thể thiếu trong các hệ thống sử dụng chất lỏng áp lực cao. Nhờ khả năng đóng mở nhanh, độ kín tuyệt đối và độ bền vượt trội, loại van này được ứng dụng rộng rãi trong nhiều lĩnh vực từ công nghiệp nặng đến dân dụng. Dưới đây là một số ứng dụng phổ biến:

Ứng dụng trong các máy múc, máy ủi, máy ép thủy lực, máy CNC, xe năng, dây truyền sản xuất
Ứng dụng van bi thủy lực trong ngành dầu khí, trạm bơm, ống dẫn dầu
Ứng dụng cho các hệ thống nông nghiệp, tưới tiêu áp lực cao, máy bơm nước, rữa xe…
Ứng dụng cho các nhà máy nhiệt điện, thủy điện, hệ thống làm mát…
Ứng dụng cho hệ thống xưởi, lò hơi, nồi hơi…

VII. Hướng Dẫn Lựa Chọn Van Bi Thủy Lực Phù Hợp

Để lựa chọn đúng sản phẩm, bạn cần xem xét:

Áp suất làm việc: Chọn van có áp suất chịu tải cao hơn hệ thống thực tế.
Kích thước đường ống: Đảm bảo tương thích với hệ thống hiện có.
Môi trường sử dụng: Nếu môi trường sử dụng là dầu → chọn gioăng chịu dầu hoặc Môi trường nước → chọn vật liệu chống ăn mòn.
Kiểu kết nối: Qúy khách có thể chọn các phương thức kết nối như hàn, ren, lắp bích để thực hiện phù hợp với hệ thống của mình.
Thương hiệu và nguồn gốc: Nên chọn sản phẩm có chứng nhận chất lượng rõ ràng.

VIII. Báo Giá Van Bi Thủy Lực Mới Nhất 2026

BẢNG GIÁ VAN BI THỦY LỰC 2026 [MỚI CẬP NHẬP]

Kích thước	Van bi đồng (VNĐ)	Van bi gang (VNĐ)	Van bi thép (VNĐ)	Van bi inox (VNĐ)
DN4 – DN8	150.000 – 300.000	—	—	60.000 – 150.000
DN10	180.000 – 350.000	—	—	60.000 – 180.000
DN15	80.000 – 250.000	700.000 – 2.500.000	1.000.000 – 4.000.000	1.000.000 – 3.000.000
DN20	100.000 – 350.000	1.000.000 – 3.000.000	1.500.000 – 5.000.000	1.200.000 – 5.000.000
DN25	150.000 – 450.000	1.200.000 – 4.000.000	1.800.000 – 6.500.000	1.500.000 – 8.000.000
DN32	400.000 – 750.000	1.500.000 – 5.000.000	2.000.000 – 8.000.000	1.800.000 – 12.000.000
DN40	650.000 – 1.000.000	1.800.000 – 5.500.000	2.500.000 – 10.000.000	2.000.000 – 18.000.000
DN50	900.000 – 2.000.000	2.000.000 – 6.000.000	3.000.000 – 12.000.000	2.200.000 – 22.000.000
DN65	1.500.000 – 3.500.000	2.500.000 – 7.000.000	4.000.000 – 15.000.000	2.800.000 – 25.000.000
DN80	2.200.000 – 4.000.000	3.000.000 – 8.000.000	5.000.000 – 18.000.000	4.000.000 – 30.000.000
DN100	2.500.000 – 5.000.000	4.000.000 – 10.000.000	7.000.000 – 25.000.000	5.000.000 – 35.000.000

Lưu ý: Giá có thể thay đổi tùy thời điểm và thương hiệu. Đơn giá hiện tại chưa bao gồm phí vận chuyển, chiết khấu và hóa đơn VAT, để biết chính xác nhất mức giá hiện tại hãy liên hệ ngay để nhận báo giá tốt nhất.

IX. Kinh Nghiệm Sử Dụng Van Bi Thủy Lực Hiệu Quả

Không đóng/mở van quá nhanh khi áp suất cao
Kiểm tra định kỳ gioăng làm kín
Tránh sử dụng sai môi trường
Lắp đặt đúng kỹ thuật
Thực hiện đúng theo yêu cầu hướng dẫn từ nhà sản xuất
Tuân thủ nghiêm ngặt về an toàn lao động.

X. Địa Chỉ Cung Cấp Van Bi Thủy Lực Uy Tín

CÔNG TY THIẾT BỊ ĐIỆN TS là đơn vị hàng đầu chuyên cung cấp các loại van bi thủy lực chất lượng cao, giá thành cạnh tranh với đa dạng mẫu mã được nhập khẩu trực tiếp từ các nước như Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, EU, G7…Với sự Uy tín cao trên thị trường hiện nay.

Chúng tôi luôn cam kết hàng chính hãng, có đầy đủ giấy tờ COCQ, Packinglist, hóa đơn VAT và bộ hướng dẫn sử dụng sản phẩm. Liên hệ ngay để nhận được tư vấn miễn phí và báo giá van bi thủy lực ngay tại thời điểm này. Mọi chi tiết thắc mắc liên hệ ngay qua hotline: 0823181218 để được giải đáp 24/24.
