Van bi inox tay gạt JIS 10K

1. VAN BI INOX TAY GẠT JIS 10K LÀ GÌ?

Van bi inox tay gạt JIS 10K là loại van công nghiệp chuyên dụng, dùng để đóng/mở dòng chảy chất lỏng hoặc khí trong hệ thống đường ống. Van được làm từ inox 304 hoặc inox 316 – chất liệu nổi bật với khả năng chống ăn mòn và chịu nhiệt tốt. Đặc biệt, thiết kế kết nối mặt bích theo tiêu chuẩn JIS 10K (Nhật Bản) giúp đảm bảo độ kín cao và dễ dàng lắp đặt trong nhiều hệ thống tiêu chuẩn tại Việt Nam.

Van bi tay gạt inox mặt bích JIS 10K hoạt động bằng cơ chế xoay tay gạt 90 độ, đóng/mở hoàn toàn, giúp người dùng thao tác nhanh chóng và dễ dàng kiểm soát dòng chảy. Nhờ vậy, van có thể được sử dụng rộng rãi trong các ngành như cấp thoát nước, xử lý hóa chất, thực phẩm – đồ uống, dược phẩm và cả trong hệ thống phòng cháy chữa cháy….

2. THÔNG SỐ KỸ THUẬT CỦA VAN BI INOX TAY GẠT JIS 10K

THÔNG SỐ KỸ THUẬT:

• Kích thước (DN): DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100…
• Chất liệu thân van: Inox 304 hoặc Inox 316
• Chất liệu bi van: Inox 304/316 được gia công bóng, chống ăn mòn
• Gioăng làm kín: PTFE (Teflon) chịu nhiệt và hóa chất
• Áp suất làm việc: Tối đa 10Kgf/cm² (~10 bar) – theo tiêu chuẩn JIS 10K
• Nhiệt độ làm việc: -20°C đến 200°C
• Kết nối: Mặt bích chuẩn JIS 10K
• Dạng điều khiển: Tay gạt
• Môi trường sử dụng: Nước, dầu, khí, hơi, hóa chất, thực phẩm…
• Bảo hành 12 tháng, CO CQ đầy đủ.

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BI INOX TAY GẠT JIS 10K

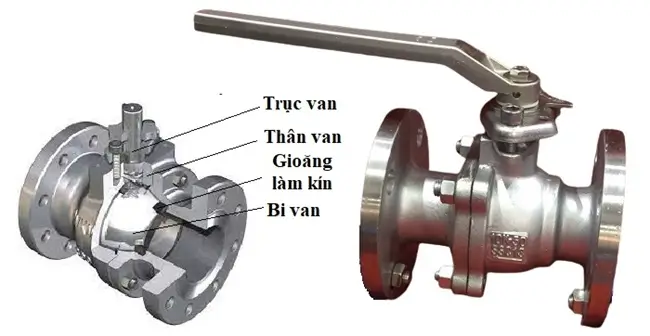

3.1 Cấu tạo van bi inox tay gạt JIS 10K

Cấu tạo của van bi inox tay gạt JIS 10K bao gồm các bộ phận chính như sau:

• Thân van: Được làm từ inox 304 hoặc inox 316, có độ bền cơ học cao và khả năng chống ăn mòn tốt.
• Bi van: Là bộ phận hình cầu có lỗ xuyên tâm, cho phép chất lỏng đi qua khi ở trạng thái mở.
• Gioăng làm kín: Làm bằng PTFE (Teflon) hoặc vật liệu chịu nhiệt và hóa chất khác.
• Tay gạt: Dạng tay cầm đòn bẩy, dùng để điều khiển đóng/mở van bằng thao tác thủ công. Chỉ cần xoay 90 độ là có thể mở hoặc đóng hoàn toàn dòng chảy.
• Trục van: Kết nối giữa tay gạt và bi van, được làm từ inox, có độ cứng cao, truyền lực hiệu quả giúp thao tác nhẹ nhàng.

3.2 Nguyên lý hoạt động của van bi inox tay gạt JIS 10K

Nguyên lý hoạt động của van bi inox tay gạt JIS 10K rất đơn giản và hiệu quả. Khi tay gạt được xoay 90 độ, viên bi bên trong van cũng xoay theo, mở hoặc đóng dòng chảy.

Khi tay gạt ở vị trí song song với đường ống, van mở hoàn toàn, cho phép chất lỏng hoặc khí lưu thông tự do qua van. Ngược lại, khi tay gạt vuông góc với đường ống, viên bi quay lại vị trí chặn, ngăn không cho dòng chảy đi qua, giúp ngắt hoàn toàn lưu chất.

4. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA VAN BI INOX TAY GẠT JIS 10K CÔNG NGHIỆP

4.1 Ưu điểm van bi inox tay gạt JIS 10K

Van bi inox tay gạt lắp bích JIS 10K công nghiệp – loại van được ứng dụng phổ biến nhờ các ưu điểm vượt trội như:

• Chất liệu inox bền bỉ 304 hoặc 316 có khả năng chống gỉ, chịu ăn mòn tốt, phù hợp với nhiều môi trường hóa chất, nước, hơi nóng.
• Tay gạt giúp đóng/mở nhanh chóng, không cần dùng công cụ hỗ trợ, không cần cấp điện hay khí nén như van bi điện hay van bi khí nén
• Cấu tạo bi và gioăng làm kín tốt, tránh rò rỉ chất lỏng hay khí khi đóng van.
• Tiêu chuẩn JIS 10K tương đương áp suất làm việc ~10 bar, phù hợp với hệ thống công nghiệp nặng.
• Ít hỏng hóc, bảo trì thấp, tiết kiệm chi phí.
• Đa dạng ứng dụng: Sử dụng được cho nước, dầu, hơi, khí nén, hóa chất…

4.2 Nhược điểm van bi inox tay gạt JIS 10K

• Giá cao hơn so với van bi nhựa hoặc gang, do sử dụng vật liệu inox và thiết kế tiêu chuẩn công nghiệp.
• Van bi chỉ thích hợp để đóng/mở hoàn toàn, không lý tưởng nếu cần điều tiết lưu lượng chính xác.

5. BẢNG GIÁ VAN BI INOX TAY GẠT JIS 10K MỚI NHẤT

NOTE: Đơn giá có thể thay đổi tùy thuộc vào xuất xứ, kiểu PC, thương hiệu, số lượng đặt hàng….

6. ỨNG DỤNG VAN BI INOX TAY GẠT JIS 10K

Ứng dụng của van bi mặt bích inox tay gạt JIS 10K rất đa dạng và phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng, tiêu biểu:

• Ngành cấp thoát nước: Van được sử dụng để điều khiển dòng chảy trong các hệ thống cấp nước sạch, xử lý nước thải và hệ thống dẫn nước công nghiệp.
• Ngành thực phẩm và đồ uống: Với chất liệu inox 304/316 an toàn, van phù hợp cho hệ thống dẫn nước, sữa, bia, nước giải khát, đảm bảo vệ sinh theo tiêu chuẩn.
• Ngành hóa chất và dược phẩm: Chống ăn mòn hóa học tốt nên van thích hợp dùng trong hệ thống vận chuyển axit, bazơ, dung môi, dược phẩm lỏng.
• Hệ thống hơi nóng, khí nén: Khả năng chịu nhiệt và áp cao giúp van hoạt động ổn định trong các đường ống dẫn hơi nước, khí nén, gas công nghiệp.
• Ngành dầu khí và công nghiệp nặng: Sử dụng trong các nhà máy lọc hóa dầu, hệ thống truyền dẫn nhiên liệu, nhớt, dầu thủy lực…
• Ứng dụng trong PCCC: Lắp đặt trong hệ thống đường ống PCCC, van giúp đóng mở nhanh khi có sự cố cháy nổ.

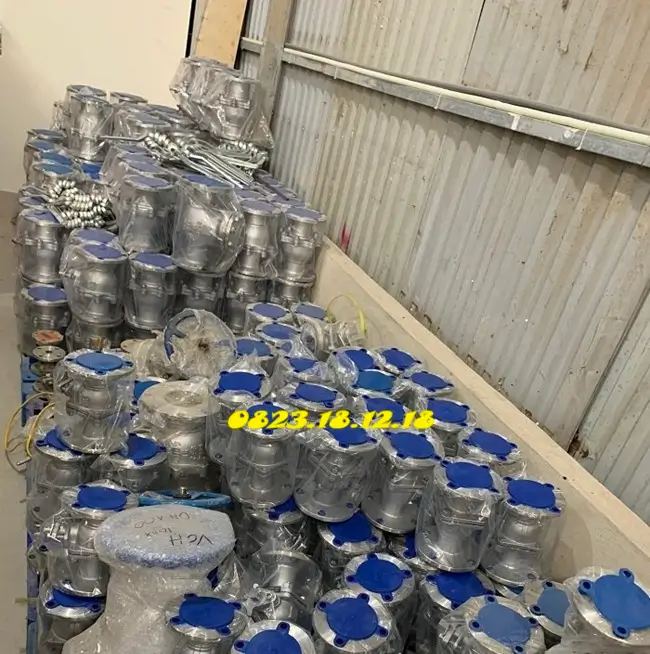

7. MUA VAN BI INOX TAY GẠT JIS 10K GIÁ RẺ, CHÍNH HÃNG Ở ĐÂU?

Nếu người dùng đang tìm mua van bi inox tay gạt JIS 10K giá rẻ, chính hãng với chất lượng đảm bảo, Công ty TNHH Thiết Bị Điện TS là địa chỉ uy tín không nên bỏ qua.

Chúng tôi cung cấp đa dạng các loại van bi inox JIS 10K với nhiều kích thước và chất liệu (inox 304, inox 316), đáp ứng mọi nhu cầu trong công nghiệp và dân dụng. Sản phẩm được nhập khẩu chính hãng, có đầy đủ giấy tờ chứng nhận CO, CQ, đảm bảo độ bền và an toàn tuyệt đối khi sử dụng.

Liên hệ ngay với Công ty TNHH Thiết Bị Điện TS để nhận báo giá tốt nhất và hỗ trợ kỹ thuật miễn phí!
