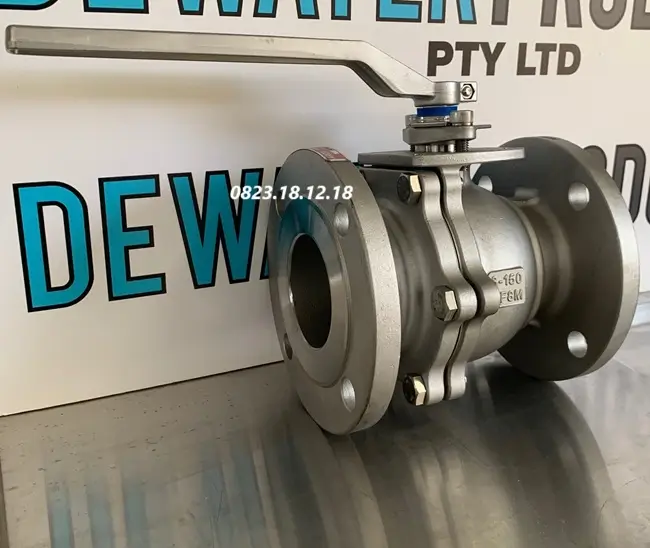

Van bi mặt bích ANSI

1. VAN BI MẶT BÍCH ANSI LÀ GÌ?

Van bi mặt bích ANSI là loại van bi có kết nối bằng mặt bích, được sản xuất theo tiêu chuẩn ANSI (American National Standards Institute – Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Loại van này thường được sử dụng trong các hệ thống công nghiệp yêu cầu kết nối chắc chắn, độ kín cao và chịu được áp suất lớn.

Van bi mặt bích ANSI là thiết bị đóng/mở dòng chảy có cấu tạo bi rỗng xoay 90 độ trong thân van. Phần kết nối của van sử dụng mặt bích khoan lỗ theo tiêu chuẩn ANSI (như ANSI Class 150, 300, 600…) để bắt bu-lông liên kết với đường ống.

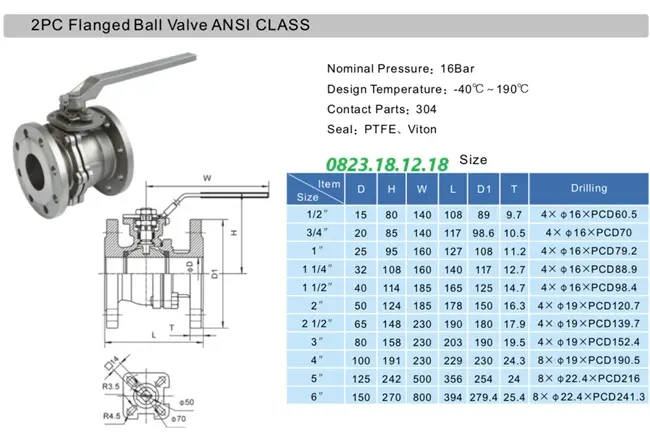

2. THÔNG SỐ KỸ THUẬT CỦA VAN BI MẶT BÍCH ANSI

THÔNG SỐ:

• Tiêu chuẩn mặt bích: ANSI Class 150, 300, 600
• Kích thước (DN / Inch): DN15 – DN300 (1/2” – 12”)
• Áp suất làm việc: Class 150, Class, Class 600…
• Nhiệt độ làm việc: -20°C đến 200°C
• Vật liệu thân van: Inox 304, inox 316, Thép carbon A216 WCB, Gang cầu hoặc gang xám phủ sơn epoxy
• Vật liệu bi van: Inox 304/316
• Gioăng làm kín: PTFE (Teflon), RPTFE, Viton, Graphite
• Kiểu điều khiển: Tay gạt, điều khiển khí nén, điều khiển điện
• Kiểu PC: 2 PC, 3 PC
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ VAN BI MẶT BÍCH ANSI

3.1 Cấu tạo van bi mặt bích ANSI

Cấu tạo cơ bản của van bi mặt bích ANSI gồm:

• Thân van: Là vỏ ngoài bảo vệ, có hai đầu mặt bích theo tiêu chuẩn ANSI để bắt bu lông vào đường ống.
• Bi van: Viên bi rỗng, xoay 90 độ để đóng/mở dòng chảy, thường làm từ inox chống ăn mòn.
• Trục van: Nối giữa tay gạt và bi van, truyền lực để xoay bi, làm từ inox hoặc thép hợp kim.
• Gioăng làm kín: Nằm giữa bi và thân van, giúp ngăn rò rỉ. Chất liệu phổ biến là PTFE hoặc Viton.
• Tay gạt/bộ điều khiển: Dùng để thao tác mở/đóng van, có thể bằng tay, khí nén hoặc điện.

3.2 Nguyên lý hoạt động của van bi mặt bích ANSI

Van bi mặt bích ANSI hoạt động dựa trên nguyên lý xoay 90 độ của viên bi có lỗ rỗng bên trong thân van. Khi tay gạt hoặc bộ truyền động xoay trục van, bi xoay theo. Nếu lỗ bi thẳng với dòng chảy, van mở hoàn toàn. Khi lỗ bi quay vuông góc với dòng chảy, van đóng lại và ngăn lưu chất.

4. PHÂN LOẠI VAN BI MẶT BÍCH ANSI PHỔ BIẾN

4.1 Phân loại van bi mặt bích ANSI theo kiểu điều khiển

• Van bi tay gạt mặt bích ANSI: Điều khiển thủ công, thao tác nhanh, chi phí thấp.

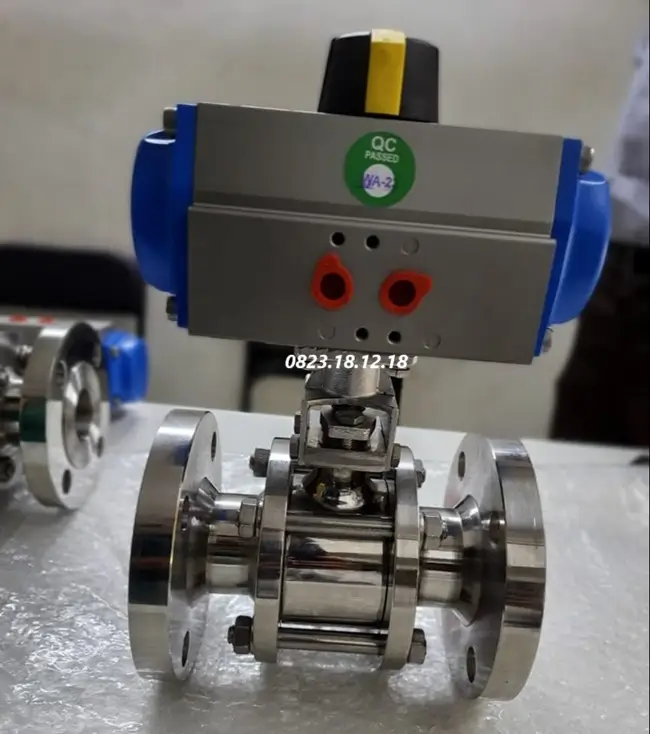

• Van bi điều khiển khí nén mặt bích ANSI: Đóng/mở tự động bằng áp lực khí, phù hợp dây chuyền tự động.

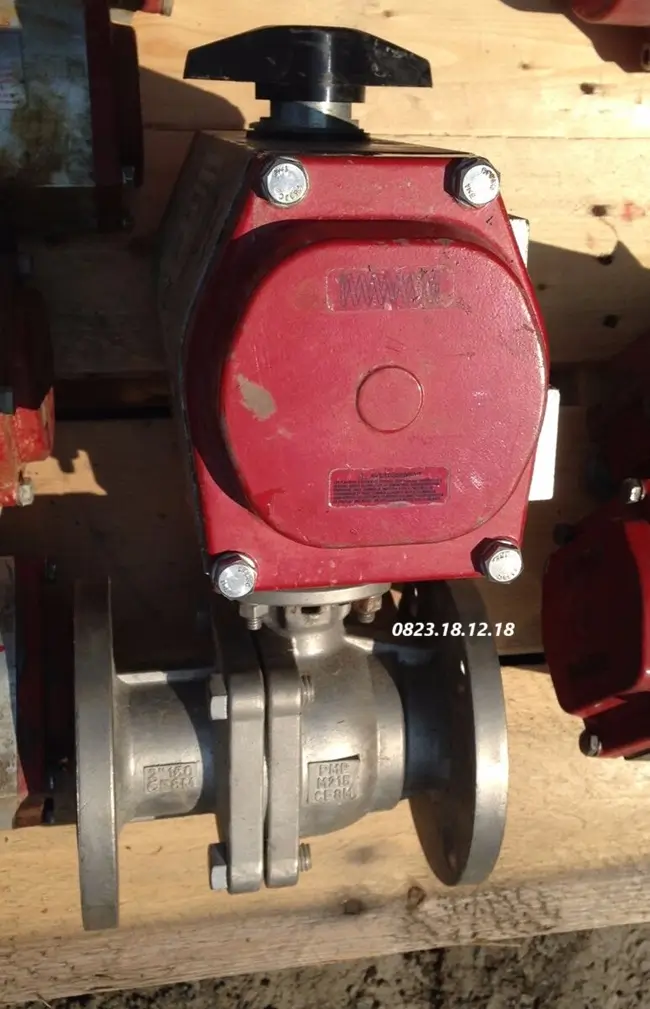

• Van bi điều khiển điện mặt bích ANSI: Đóng/mở nhờ mô-tơ điện, có thể điều khiển từ xa.

4.2 Phân loại van bi mặt bích ANSI theo vật liệu

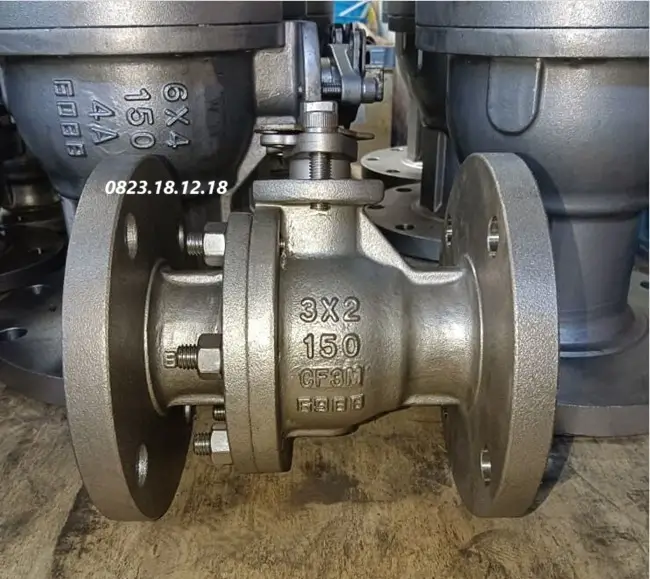

• Van bi inox mặt bích ANSI: Chống ăn mòn, dùng trong hóa chất, thực phẩm, nước sạch.
• Van bi gang mặt bích ANSI: Giá rẻ, chịu lực tốt, dùng trong hệ thống nước, PCCC.
• Van bi thép mặt bích ANSI: Chịu nhiệt, chịu áp cao, dùng trong dầu khí, hơi nóng.

5. BẢNG GIÁ VAN BI MẶT BÍCH MỚI NHẤT 2025

NOTE: Bảng giá trên là tham khảo, có thể thay đổi tùy theo chất liệu, xuất xứ, số lượng, ưu đãi…

6. CÁCH LỰA CHỌN VAN BI MẶT BÍCH ANSI PHÙ HỢP

Các tiêu chí quan trọng giúp người dùng lựa chọn van bi mặt bích ANSI phù hợp với từng ứng dụng thực tế trong công nghiệp:

Tiêu chí 1. Xác định môi trường và loại lưu chất

• Nước sạch, khí nén: có thể dùng van bi bằng gang hoặc inox 304.
• Hóa chất, axit nhẹ: nên chọn van inox 316 để chống ăn mòn.
• Hơi nóng, dầu, khí áp cao: chọn van bằng thép carbon (WCB) chịu nhiệt và áp lực tốt hơn.

Tiêu chí 2. Chọn đúng tiêu chuẩn và áp lực mặt bích

• Xác định hệ thống đường ống đang dùng tiêu chuẩn ANSI Class nào (150, 300, 600…).
• Lưu ý: Class càng cao thì khả năng chịu áp càng lớn.

Tiêu chí 3. Xác định kích thước đường ống

• Van bi ANSI có kích thước từ DN15 đến DN300, chọn đúng theo đường kính ống.
• Lưu ý chọn loại full port nếu muốn đảm bảo lưu lượng không bị giảm.

Tiêu chí 4. Lựa chọn kiểu điều khiển

• Tay gạt: đơn giản, rẻ, phù hợp cho hệ thống nhỏ hoặc thao tác thủ công.
• Điều khiển khí nén/điện: phù hợp với hệ thống tự động, điều khiển từ xa, đóng mở thường xuyên.

Tiêu chí 5. Ưu tiên chất lượng và nguồn gốc

• Chọn van từ các thương hiệu uy tín như Samwoo, YNV, Haitima, hoặc sản phẩm có CO-CQ đầy đủ.
• Mua tại nhà cung cấp chính hãng, có hỗ trợ kỹ thuật và bảo hành rõ ràng.

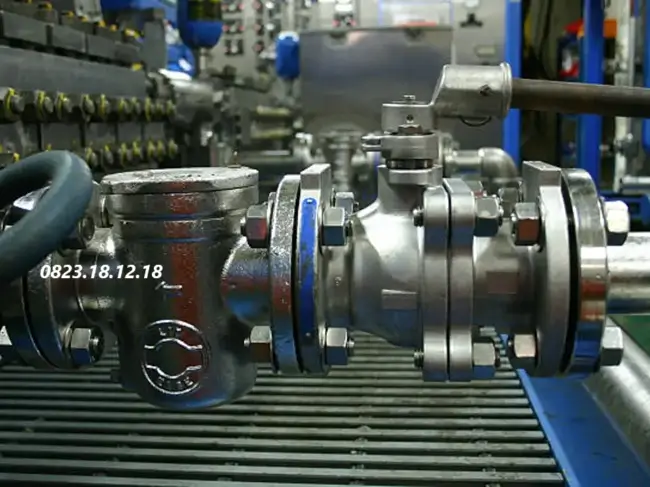

6. ỨNG DỤNG VAN BI MẶT BÍCH ANSI TRONG THỰC TẾ

Van bi mặt bích tiêu chuẩn ANSI được ứng dụng rộng rãi trong các hệ thống công nghiệp, phổ biến:

• Ngành dầu khí và hóa chất: Van bi ANSI lắp bích chịu được áp suất và nhiệt độ cao, phù hợp cho các hệ thống dẫn dầu, khí, axit hoặc dung môi trong nhà máy hóa chất và lọc dầu.
• Hệ thống hơi nóng và HVAC: Được dùng để đóng/mở dòng hơi hoặc nước nóng trong hệ thống nhiệt, nồi hơi và điều hòa trung tâm của các nhà máy, cao ốc.
• Ngành thực phẩm và dược phẩm: Khi sử dụng vật liệu inox 316 và gioăng phù hợp, van được ứng dụng trong dây chuyền sản xuất cần độ sạch cao và dễ vệ sinh.
• Xử lý nước và nước thải: Van bi ANSI kết nối mặt bích giúp lắp đặt chắc chắn, vận hành hiệu quả trong các hệ thống xử lý nước cấp, nước thải công nghiệp.
• Ngành PCCC, hệ thống công nghiệp nặng: Sử dụng van bi mặt bích cho các đường ống lớn, áp lực cao, đảm bảo độ kín và lâu dài.

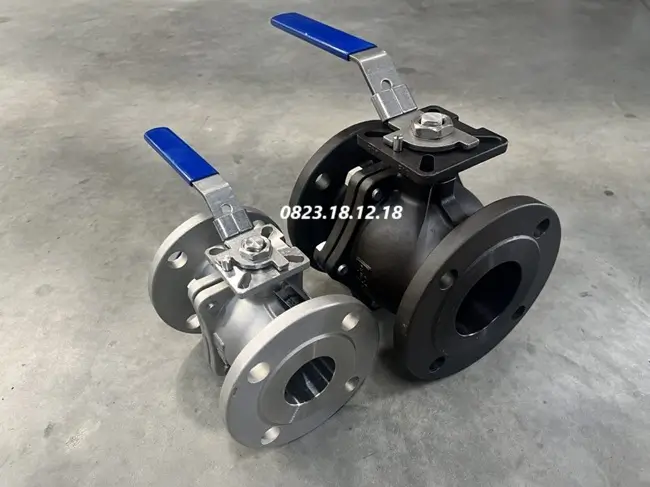

7. ĐỊA CHỈ MUA VAN BI MẶT BÍCH ANSI CHÍNH HÃNG, GIÁ TỐT

Nếu quý khách đang tìm mua van bi mặt bích ANSI chính hãng với giá tốt, Công ty TNHH Thiết Bị Điện TS là địa chỉ uy tín đáng tham khảo. Đơn vị chuyên cung cấp các loại van công nghiệp chuẩn ANSI từ những thương hiệu lớn như Haitima, YNV, Samwoo… với đầy đủ giấy tờ CO-CQ, cam kết chất lượng và bảo hành dài hạn. TS luôn có sẵn nhiều kích thước từ DN15 đến DN300, phù hợp cho các hệ thống hơi, khí nén, nước hoặc dầu áp lực cao.
