Van bi 3 cửa

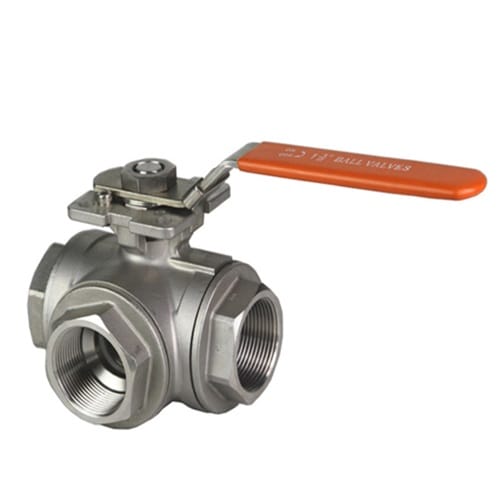

I. Van bi 3 cửa là gì?

Bằng cách điều chỉnh vị trí của quả cầu, người sử dụng có thể chuyển hướng dòng chất lỏng hoặc khí từ một cổng đến một trong hai cổng còn lại. Điều này cho phép van 3 ngã linh hoạt và được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Sản phẩm có khả năng chịu áp lực lớn, độ bền cao và dễ vận hành, phù hợp với nhiều ứng dụng khác nhau như hệ thống ống dẫn, công nghiệp hóa chất, dầu khí, HVAC và y tế.

Với cam kết mang lại những giải pháp tối ưu cho khách hàng, Công ty TNHH Thiết Bị Điện TS chúng tôi tự hào là đơn vị đáng tin cậy trong lĩnh vực nhập khẩu van bi 3 cửa các loại tay gạt, mặt bích, nối ren, ban bi 3 ngã inox, gang, nhựa,… góp phần nâng cao hiệu quả và an toàn trong các ứng dụng công nghiệp.

II. Thông số kỹ thuật của van bi 3 cửa

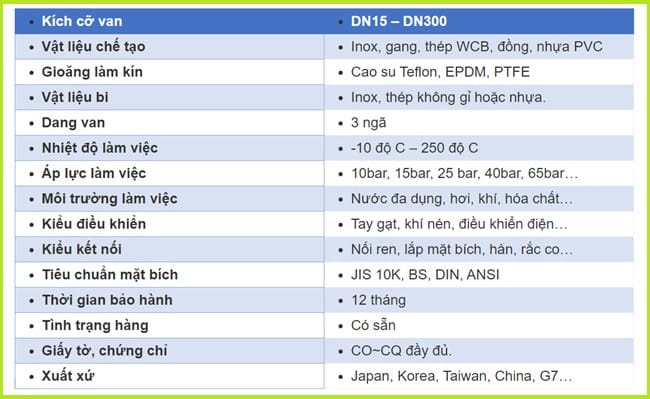

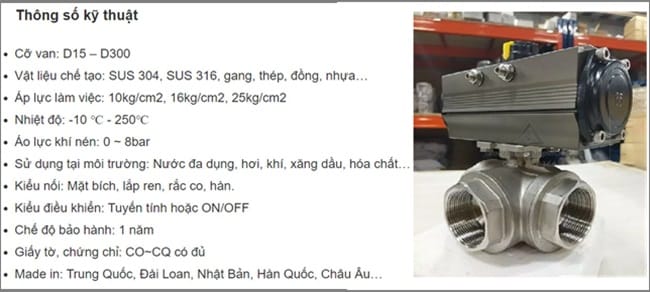

Van bi 3 ngã có thông số kỹ thuật chung như sau:

III. Cấu tạo và nguyên lý hoạt động của van bi 3 cửa

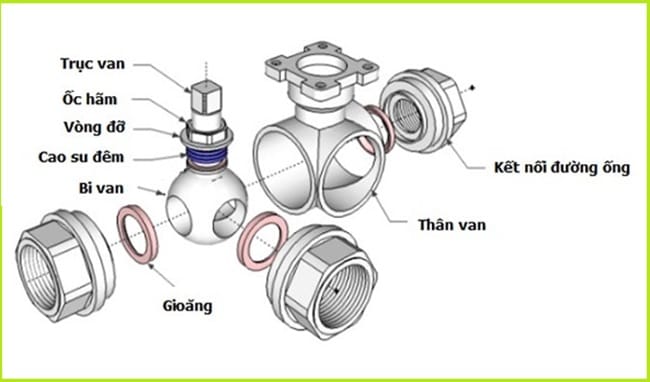

1. Cấu tạo của van bi 3 cửa

1.1 Thân van (Body)

Là bộ phận chính của van, thường được làm bằng kim loại như thép không gỉ, gang hoặc hợp kim.

Có 3 cổng kết nối với các đường ống, hoặc mặt bích tạo thành hình chữ T hoặc L.

Dạng thân van bi 3 cửa chữ L:

• Bên trong van có quả cầu được thiết kế theo hình chữ L.
• Cấu tạo này chỉ cho phép dòng lưu chất chảy giữa 2 cửa, không thể đi qua cửa thứ 3.
• Đây là sự giới hạn so với van bi 3 ngã dạng khác, chỉ thích hợp cho các ứng dụng yêu cầu dòng chảy giữa 2 cửa.

Dạng thân van bi 3 cửa chữ T:

• Bên trong van có quả cầu được thiết kế theo hình chữ T.
• Cấu tạo này cho phép dòng lưu chất đi qua cả 3 cửa của van tại cùng một thời điểm.
•  Hoặc có thể cho phép dòng chảy giữa 2 cửa trong khi 1 cửa còn lại bị đóng.
• Đây là cấu tạo linh hoạt hơn, phù hợp với nhiều ứng dụng đòi hỏi sự điều khiển đa chiều của dòng lưu chất.

1.2. Quả cầu (Ball)

1.3. Bộ điều khiển (Handle):

• Điều khiển bằng Khí nén được cấp vào xi-lanh, đẩy/kéo pít-tông để xoay quả cầu. Với ưu điểm có thể điều khiển tự động, phù hợp cho các ứng dụng công nghiệp
• Đối với van bi điều khiển điện: Cơ cấu chính là Quả cầu chứa lỗ xuyên, được lắp trong vỏ van và kết nối với mô-tơ điện.
• Điều khiển: Mô-tơ điện sẽ xoay quả cầu theo tín hiệu điều khiển, với ưu điểm điều khiển tự động, tích hợp với hệ thống điện tử.

1.4. Vòng kín (Seals)

Là các vòng đệm bằng vật liệu như cao su, teflon để tăng độ kín khít và ngăn ngừa rò rỉ.

1.5. Ổ đỡ (Bearings)

Là các bộ phận hỗ trợ việc xoay quả cầu một cách nhẹ nhàng và êm ái.

2. Nguyên lý hoạt động của van bi 3 cửa

a. Van bi 3 ngã tay gạt:

b. Van bi 3 ngã điều khiển điện:

c. Van bi 3 ngã điều khiển khí nén:

• Sử dụng động cơ khí nén để xoay quả cầu và điều khiển dòng chảy.
• Điều khiển bằng tín hiệu khí nén, không cần nguồn điện.
• Phù hợp với các môi trường nguy hiểm, dễ cháy nổ không nên sử dụng điện.
• Cho phép điều khiển từ xa, tích hợp vào hệ thống tự động hóa khí nén.

Tóm lại, các loại van bi 3 ngã này đều có nguyên lý hoạt động tương tự, nhưng sự khác biệt nằm ở phương thức điều khiển – tay, điện hoặc khí nén, để đáp ứng các yêu cầu ứng dụng khác nhau.

IV. Ưu điểm và nhược điểm của van bi 3 cửa

1. Ưu điểm của van bi 3 cửa

• Cấu tạo đơn giản, dễ bảo trì, sửa chữa.
• Khả năng kín, hạn chế rò rỉ, phù hợp với các ứng dụng đòi hỏi độ kín cao.
• Tổn thất áp suất thấp khi dòng chảy qua van.
• Khả năng điều khiển độ mở/đóng rất tốt, cho phép điều chỉnh lưu lượng dễ dàng.
• Có thể làm việc được trong môi trường khắc nghiệt (nhiệt độ, áp suất, môi chất) nhờ tính bền của van bi.
• Các phương thức điều khiển (tay, điện, khí nén) phù hợp với các ứng dụng khác nhau.
• Có 3 cửa đóng, mở linh hoạt hơn so với các loại van bi 2 ngã hay van bi thông thường.

2. Nhược điểm của van bi 3 cửa

• Kích thước lớn hơn các loại van khác cùng công suất.
• Khối lượng nặng, cần cấu trúc đỡ chắc chắn.
• Giá thành cao hơn các loại van khác cùng công suất.

V. Các loại van bi 3 cửa phổ biến trên thị trường hiện nay

1. Van bi 3 ngã tay gạt

Một số đặc điểm chính của van bi 3 ngã tay gạt:

Cấu tạo:

• Gồm 3 cổng: 1 cổng vào và 2 cổng ra.
• Bên trong có một quả cầu bi có thể xoay 90 độ để điều khiển dòng chảy.
• Tay gạt được gắn lên quả cầu bi để điều khiển việc mở/đóng van.

Nguyên lý hoạt động:

• Khi tay gạt nằm ngang, dòng chảy sẽ được đưa vào một trong hai cổng ra.
• Khi tay gạt nằm dọc, dòng chảy sẽ bị ngắt kết nối.

Ứng dụng:

• Thường được sử dụng trong các hệ thống điều khiển dòng chảy, như hệ thống ống dẫn nước, khí nén, dầu, hóa chất, v.v.
• Cho phép người vận hành dễ dàng chuyển hướng dòng chảy hoặc ngắt kết nối nhanh chóng.

Chất liệu: Thân van, quả cầu bi và các bộ phận chính thường được làm bằng inox, đồng, hoặc hợp kim có độ bền, chịu hóa chất tốt.

2. Van bi 3 cửa điều khiển điện

Một số đặc điểm chính của van bi 3 ngã điều khiển điện:

Cấu tạo:

• Gồm 3 cổng: 1 cổng vào và 2 cổng ra.
• Bên trong có một quả cầu bi có thể xoay 90 độ để điều khiển dòng chảy.
• Thay vì tay gạt, van được điều khiển bằng một động cơ điện gắn liền.
• Có các cảm biến và bộ điều khiển điện tử để theo dõi và điều khiển vị trí của quả cầu bi.

Nguyên lý hoạt động: Khi động cơ điện được kích hoạt, quả cầu bi sẽ xoay 90 độ để chuyển hướng dòng chảy từ cổng vào sang một trong hai cổng ra. Các cảm biến sẽ phản hồi vị trí của quả cầu bi để bộ điều khiển có thể điều chỉnh chính xác.

Ứng dụng:

• Thường được sử dụng trong các hệ thống điều khiển dòng chảy tự động, như hệ thống ống dẫn nước, khí nén, dầu, hóa chất, v.v.
• Cho phép điều khiển dòng chảy từ xa hoặc tích hợp vào hệ thống tự động hóa.

Ưu điểm:

• Điều khiển dòng chảy linh hoạt và chính xác hơn so với van bi 3 ngã tay gạt.
• Có thể tích hợp vào các hệ thống điều khiển tự động.
• Không cần vận hành bằng tay, tăng tính an toàn và thuận tiện.

3. Van bi 3 cửa điều khiển khí nén

Một số đặc điểm chính của van bi 3 ngã điều khiển khí nén:

Cấu tạo:

• Gồm 3 cổng: 1 cổng vào và 2 cổng ra.
•  Bên trong có một quả cầu bi có thể xoay 90 độ để điều khiển dòng chảy.
• Thay vì động cơ điện, van được vận hành bằng một bộ phận chuyển động do khí nén cung cấp.
• Có các cảm biến và bộ điều khiển khí nén để theo dõi và điều khiển vị trí của quả cầu bi.

Nguyên lý hoạt động:

• Khi khí nén được cấp vào, bộ phận chuyển động sẽ xoay quả cầu bi 90 độ để chuyển hướng dòng chảy từ cổng vào sang một trong hai cổng ra.
• Các cảm biến sẽ phản hồi vị trí của quả cầu bi để bộ điều khiển khí nén có thể điều chỉnh chính xác.

Ứng dụng:

• Thường được sử dụng trong các hệ thống ống dẫn khí nén, như hệ thống khí nén trong công nghiệp.
• Cho phép điều khiển dòng chảy của khí nén từ xa hoặc tích hợp vào hệ thống tự động hóa.

Ưu điểm:

• Không cần nguồn điện, vận hành bằng khí nén nên an toàn hơn trong môi trường dễ cháy nổ.
• Có thể tích hợp vào các hệ thống điều khiển khí nén tự động.
• Không cần vận hành bằng tay, tăng tính an toàn và thuận tiện.
• Chi phí bảo trì và vận hành thường thấp hơn so với van điện.

4. Van bi 3 cửa nối ren

Một số đặc điểm chính của van bi 3 ngã nối ren:

Cấu tạo:

• Gồm 3 cổng: 1 cổng vào và 2 cổng ra.
• Bên trong có một quả cầu bi có thể xoay 90 độ để điều khiển dòng chảy.
• Thân van được thiết kế với ren ở các cổng để nối trực tiếp vào ống dẫn.
• Có các van cầu, van nón hoặc van cửa ở các cổng để cách ly và điều khiển dòng chảy.

Nguyên lý hoạt động:

• Khi quả cầu bi xoay 90 độ, dòng chảy từ cổng vào sẽ được chuyển hướng sang một trong hai cổng ra.
• Các van phụ ở các cổng có thể được sử dụng để mở/đóng dòng chảy.

Ứng dụng:

• Được sử dụng rộng rãi trong các hệ thống ống dẫn của ngành công nghiệp, như hệ thống cấp nước, khí nén, hơi nước, dầu…
• hích hợp cho các ứng dụng yêu cầu van điều khiển dòng chảy với 3 cổng.

Ưu điểm:

• Cấu tạo đơn giản, dễ lắp đặt và bảo trì.
• Khả năng chịu áp lực và nhiệt độ cao.
• Kích thước và vật liệu đa dạng để phù hợp với nhiều ứng dụng.
• Chi phí thường thấp hơn so với các loại van điều khiển khác.

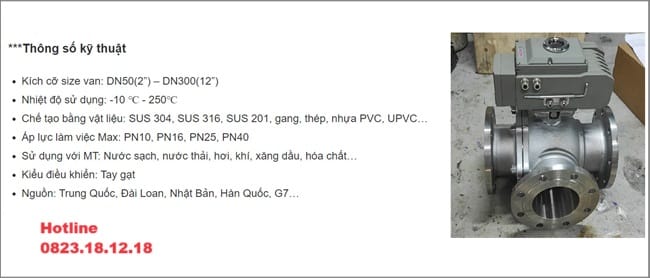

5. Van bi 3 ngã mặt bích

Cấu tạo và nguyên lý hoạt động của van bi 3 ngã mặt bích tương tự như van bi 3 ngã nối ren, với một số khác biệt chính:

Cấu tạo:

• Thân van được thiết kế với các mặt bích ở các cổng, thay vì ren như ở van nối ren.
• Các mặt bích được sử dụng để nối trực tiếp với các mặt bích trên ống dẫn.
• Việc lắp đặt và tháo dỡ dễ dàng hơn so với van nối ren nhờ sử dụng các bu-lông và đai ốc.

Ưu điểm:

• Dễ dàng lắp đặt và tháo dỡ hơn so với van nối ren.
• Phù hợp với các ứng dụng yêu cầu tháo lắp van thường xuyên hoặc cần bảo trì.
• Kích thước và vật liệu đa dạng, có thể đáp ứng được nhiều yêu cầu về áp lực, nhiệt độ và môi trường.

Ứng dụng:

• Được sử dụng rộng rãi trong các hệ thống ống dẫn công nghiệp tương tự như van bi 3 ngã nối ren.
• Đặc biệt phù hợp với các hệ thống yêu cầu tháo lắp van thường xuyên, như trong các nhà máy hóa chất, dầu khí, nhiệt điện…

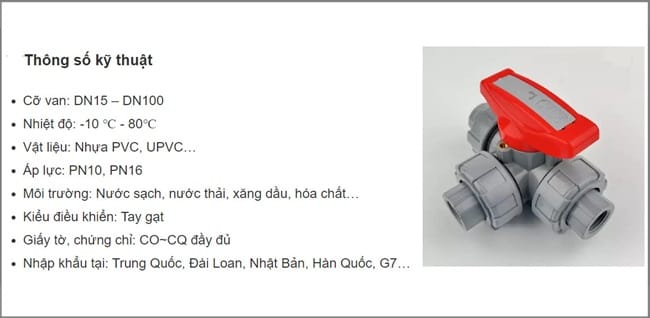

6. Van bi 3 cửa rắc co

Cấu tạo:

• Thân van được thiết kế với 3 cổng nối ren, cho phép nối trực tiếp với ống dẫn.
• Một quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Quả cầu được điều khiển bằng tay gạt hoặc motor điện.

Ưu điểm:

• Cấu tạo đơn giản, dễ lắp đặt và vận hành.
• Chi phí thấp hơn so với các loại van điều khiển khác.
• Thích hợp cho các ứng dụng yêu cầu điều khiển dòng chảy đơn giản.

Ứng dụng:

• Được sử dụng rộng rãi trong các hệ thống ống dẫn công nghiệp, như hệ thống lạnh, nước, hơi…
• Phù hợp với các ứng dụng yêu cầu điều khiển dòng chảy cơ bản, như lắp đặt, bảo trì, sửa chữa…

7. Van bi 3 cửa đồng

Cấu tạo:

• Thân van được làm từ đồng, với 3 cổng nối ren để kết nối trực tiếp với ống dẫn.
• Quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Quả cầu được điều khiển bằng tay gạt.

Ưu điểm:

• Chế tạo từ đồng, có độ bền và khả năng chống ăn mòn tốt.
• Phù hợp với các ứng dụng yêu cầu sử dụng vật liệu chống ăn mòn, như các hệ thống nước, hóa chất, thực phẩm…
• Tương tự như van bi 3 ngã rắc co, cấu tạo đơn giản và chi phí thấp.

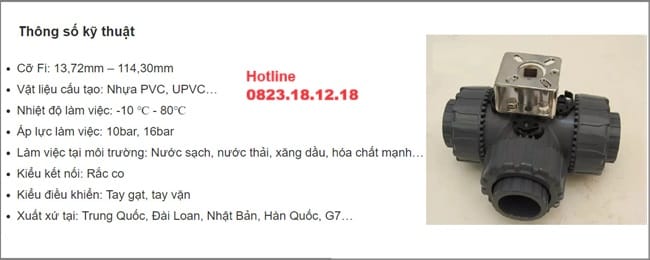

8. Van bi 3 cửa nhựa

Cấu tạo:

• Thân van được làm từ nhựa, thường là PVC, PP hoặc PVDF, với 3 cổng nối ren hoặc bích để kết nối với ống dẫn.
• Quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Quả cầu được điều khiển bằng tay gạt hoặc motor điện.

Ưu điểm:

• Chế tạo từ nhựa, có trọng lượng nhẹ và chi phí thấp hơn so với van kim loại.
• Phù hợp với các ứng dụng yêu cầu sử dụng vật liệu chống ăn mòn, như các hệ thống hóa chất, nước, khí.
• Tương tự như van bi 3 ngã đồng, cấu tạo đơn giản và dễ lắp đặt, bảo trì.

Hạn chế:

• Độ bền và khả năng chịu nhiệt, áp suất thường thấp hơn so với van kim loại.
• Không phù hợp với các ứng dụng yêu cầu độ bền cơ học và nhiệt độ cao.

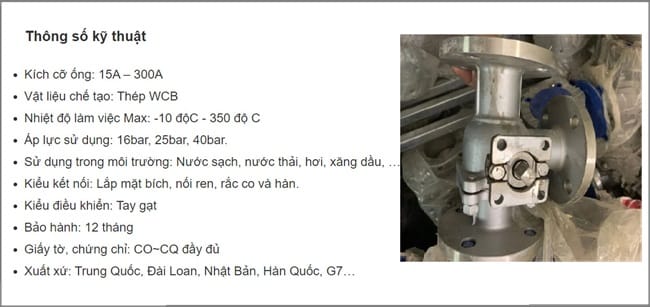

9. Van bi 3 cửa thép

Cấu tạo:

• Thân van được làm từ thép carbon, thép không gỉ hoặc hợp kim thép, có 3 cổng nối ren hoặc bích.
• Quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Quả cầu được điều khiển bằng tay gạt hoặc motor điện.

Ưu điểm:

• Được chế tạo từ thép, có độ bền cơ học, chịu nhiệt, chịu áp suất tốt hơn so với van nhựa.
• Phù hợp với các ứng dụng yêu cầu độ bền và khả năng chịu tải cao, như các hệ thống công nghiệp nặng, hóa chất, dầu khí.
• Có độ kín khít tốt, ngăn ngừa rò rỉ.

Hạn chế:

• Trọng lượng nặng hơn và giá thành cao hơn so với van bi nhựa.
• Độ chịu ăn mòn không bằng van nhựa trong một số ứng dụng hóa chất.

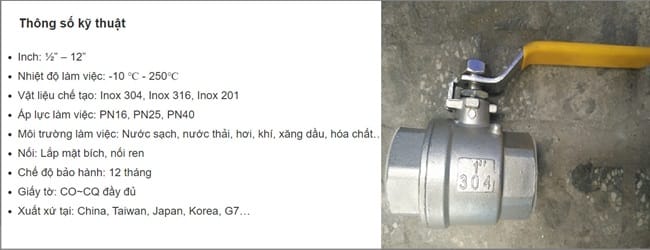

10. Van bi 3 cửa inox

Cấu tạo:

• Thân van được làm từ thép không gỉ, có 3 cổng nối ren hoặc bích.
• Quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Quả cầu được điều khiển bằng tay gạt hoặc motor điện.

Ưu điểm:

• Chế tạo từ thép không gỉ, có độ bền cơ học, chịu nhiệt, chịu áp suất và khả năng chống ăn mòn tốt.
• Phù hợp với các ứng dụng yêu cầu độ bền và khả năng chống ăn mòn cao, như hóa chất, thực phẩm, dược phẩm, nước sạch.
• Có độ kín khít tốt, ngăn ngừa rò rỉ.

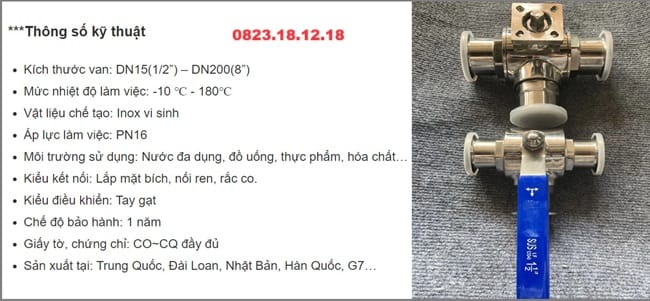

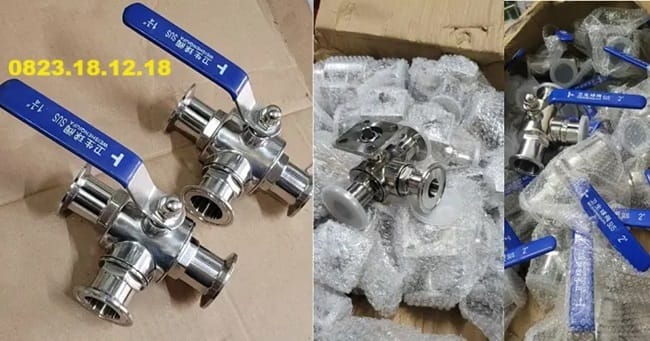

11. Van bi 3 cửa vi sinh

Cấu tạo:

• Thân van được làm từ vật liệu inox hoặc nhựa chuyên dụng, đảm bảo độ sạch và khả năng chịu các phương pháp vô trùng.
• Quả cầu (bi) bên trong thân van, có lỗ thông qua để điều khiển dòng chảy.
• Các chi tiết được thiết kế và gia công đảm bảo không có các khe hở hoặc các vùng khó làm sạch.
• Thường được trang bị các phụ kiện như ống nối, bích nối, van điều chỉnh… để dễ dàng tích hợp vào hệ thống.

Đặc điểm:

• Được chế tạo đáp ứng các tiêu chuẩn vô trùng và chất lượng cao, như GMP, FDA, ISO… để đảm bảo an toàn trong các ứng dụng đòi hỏi vô trùng nghiêm ngặt.
• Có khả năng chịu được các phương pháp tiệt trùng như hấp, xử lý bằng hóa chất, chiếu xạ…
• Bề mặt nhẵn, không có các vết nứt hay khe hở để tránh tích tụ bụi bẩn và dễ dàng làm sạch.
• Thiết kế đơn giản, dễ lắp đặt và vận hành.

Ứng dụng:

• Được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ vô trùng cao, như dược phẩm, y tế, công nghệ sinh học…
• Ứng dụng trong các quy trình sản xuất, pha chế, truyền dịch, lọc, đóng gói… các sản phẩm dược phẩm, thực phẩm chức năng, mỹ phẩm…
• Sử dụng trong hệ thống cấp dịch truyền, lọc máu, sử dụng tạm thời trong phẫu thuật…

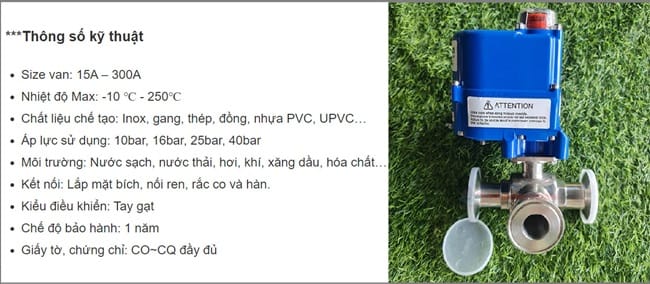

12. Van bi 3 ngã Hàn Quốc

Van bi 3 ngã Hàn Quốc nổi tiếng với các nhãn hàng như Kosaplus, Wonil,….

13. Van bi 3 cửa Đài Loan

Van bi ba ngã Đài Loan là loại van bi có xuất xứ tại Đài Loan, nước này có nhiều nhãn hàng van bi nổi tiếng như DR, Jaki, Samwoo, Haitima,…

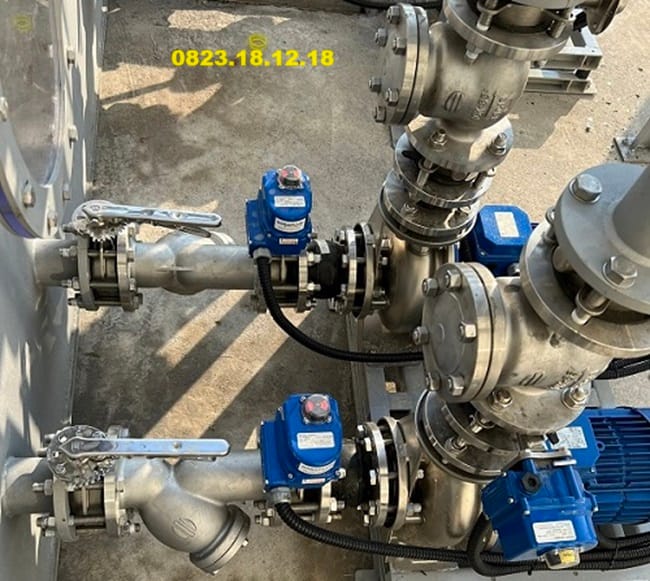

VI. Ứng dụng của van bi 3 cửa

Van bi 3 cửa có nhiều ứng dụng trong các ngành công nghiệp, bao gồm:
