Van thuỷ lực

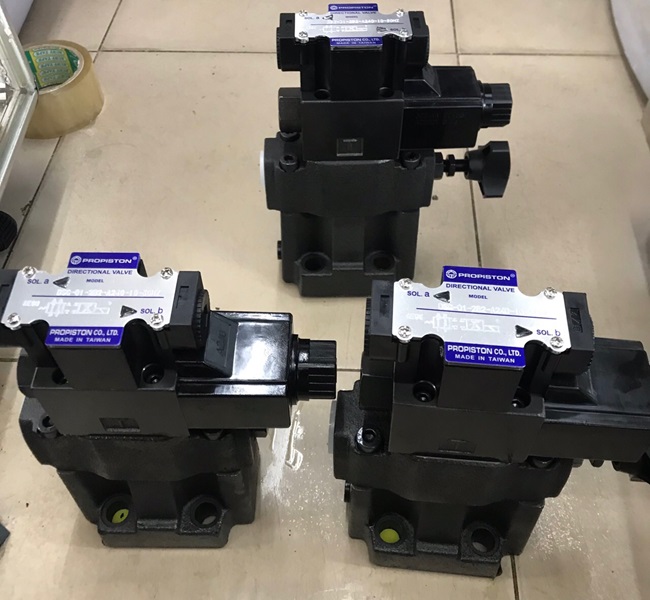

I. Tìm hiểu van Thủy Lực là gì?
Van thủy lực là một thành phần quan trọng trong hệ thống thủy lực, được sử dụng để kiểm soát dòng chảy của chất lỏng, thông thường là dầu thủy lực, trong các ứng dụng công nghiệp. Chúng giúp điều chỉnh áp suất, dòng chảy hoặc hướng dòng chảy của chất lỏng, cung cấp kiểm soát và ổn định cho các máy móc và thiết bị.

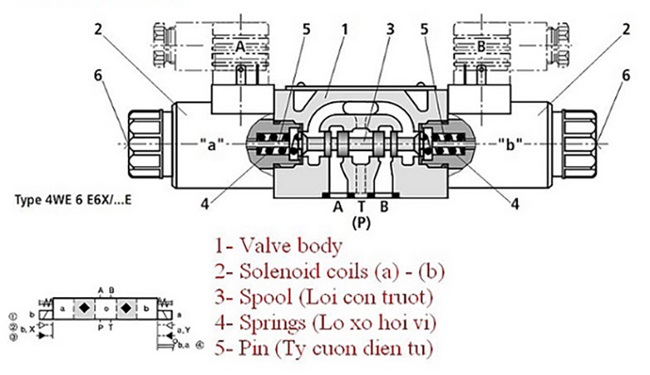

II. Cấu Tạo Của Van Thủy Lực
1. Cấu tạo van thuỷ lực
Van thủy lực thường bao gồm các thành phần sau:

Thân Van: Là phần chính của van, có nhiều kiểu dáng khác nhau như van bi, van cầu, van bướm, van piston, tùy thuộc vào ứng dụng cụ thể.
Bộ Điều Khiển: Bộ điều khiển là thành phần quyết định cách van hoạt động. Bộ điều khiển có thể là bánh răng, pistons, hoặc các thiết bị điều khiển điện tử.
Mô Tơ (nếu cần): Một số van thủy lực cần mô tơ để điều khiển việc mở và đóng.
Đường Dẫn Dầu: Đường ống và rắc nối để dẫn dầu từ nguồn đến van và sau đó ra khỏi van đến các phần khác của hệ thống.

III. Nguyên lý vận hành của van thủy lực
Van thủy lực hoạt động dựa trên nguyên lý chặn hoặc mở dòng chảy của dầu thủy lực thông qua việc điều chỉnh vị trí hoặc góc mở của van. Khi bộ điều khiển hoạt động, nó làm thay đổi vị trí hoặc góc mở của van, điều này ảnh hưởng đến dòng chảy của dầu và do đó kiểm soát áp suất hoặc dòng chảy trong hệ thống.

III. Các loại van thủy lực trên thị trường hiện nay
Trên thị trường hiện nay, có nhiều loại van thủy lực được sử dụng trong các hệ thống thủy lực để đáp ứng nhu cầu kiểm soát dòng chảy của dầu thủy lực và áp suất trong các ứng dụng công nghiệp. Dưới đây, chúng tôi sẽ giới thiệu chi tiết về các loại van thủy lực phổ biến và cung cấp thông tin về cấu tạo và nguyên lý hoạt động của mỗi loại.

1. Van Thủy Lực Điều Khiển Hướng
Loại van này, còn được gọi là van điều hướng hoặc van phân phối (Directional Control Valves), là loại van thủy lực thông dụng nhất. Chức năng chính của nó là điều hướng dòng chảy của dầu thủy lực trong hệ thống. Có nhiều biến thể của loại van này như van thủy lực 1 chiều, van thủy lực 2 chiều, van thủy lực 3/2, van thủy lực 4/2, van thủy lực 5/2, van thủy lực 4/3, van thủy lực 5/3.

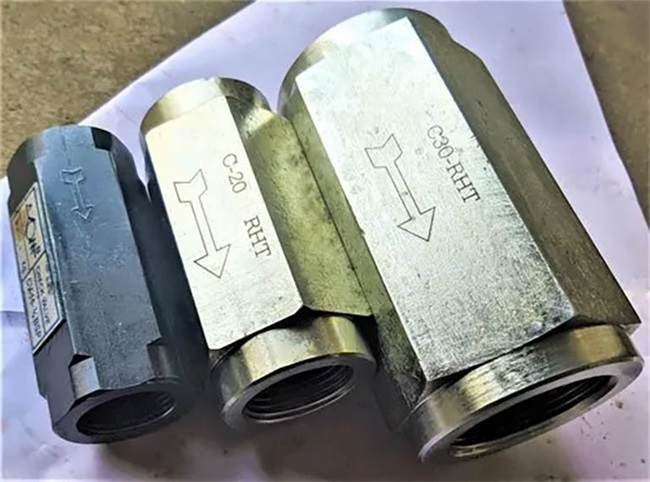

a. Van Thủy Lực 1 Chiều
– Chức năng: Chỉ cho dòng dầu thủy lực chảy theo một hướng duy nhất và ngăn dầu chảy ngược lại về bơm.
– Loại: Van 1 chiều dạng trượt và van 1 chiều dạng cửa xoay.
– Ưu điểm: Được sử dụng để ngăn ngừng dầu trôi ngược, phù hợp cho ống dẫn đứng.

b. Van Thủy Lực 3/2
– Chức năng: Điều khiển xi lanh 1 chiều.
– Nguyên lý hoạt động: Khi không được cấp điện, cửa vào và cửa làm việc nối với nhau, khi được cấp điện, cửa vào mở và cửa xả đóng.

c. Van Thủy Lực 4/2
– Chức năng: Điều khiển xi lanh đơn.
– Giống với van 3/2 nhưng có một cửa làm việc thêm.

d. Van Thủy Lực 4/3
– Chức năng: Điều khiển dòng chảy vào các khoang trái và phải của xi lanh.
– Cấu tạo: Gồm 4 cửa và có 3 vị trí làm việc.
– Nguyên lý hoạt động: Khi không được cấp điện, lò xo đẩy lõi van về vị trí giữa, khi được cấp điện, lõi thay đổi để mở các cửa.

e. Van Thủy Lực 5/2
– Chức năng: Điều khiển xi lanh 2 chiều.
– Cấu tạo: Gồm 5 cửa và 2 vị trí làm việc (trái, phải).

h. Van Thủy Lực 5/3
– Chức năng: Điều khiển trạng thái của xi lanh: đứng yên, lùi, tiến.
– Cấu tạo: Gồm 4 cửa và có 3 vị trí làm việc (trái, giữa, phải).

2. Van Điều Khiển Áp Suất
Loại van này giữ áp suất trong hệ thống ở mức quy định và bao gồm các loại như van an toàn thủy lực, van cân bằng thủy lực, van tuần tự thủy lực, và van giảm áp thủy lực.

a. Van An Toàn Thủy Lực
– Chức năng: Giới hạn áp suất trong hệ thống để đảm bảo an toàn và ngăn hệ thống hoạt động quá tải.
– Hoạt động: Khi áp suất vượt quá mức quy định, van mở để giảm áp suất.

b. Van Cân Bằng Thủy Lực
– Chức năng: Tạo áp suất để cân bằng với tải trọng để tránh trạng thái mạch nghỉ.
– Loại: Van cân bằng có điều khiển và cân bằng thông thường.

c. Van Tuần Tự Thủy Lực
– Chức năng: Điều khiển theo trình tự sắp xếp dựa trên cơ cấu tác động khi áp suất đạt mức đã cài đặt.
– Loại: Van tuần tự tác động gián tiếp và trực tiếp.

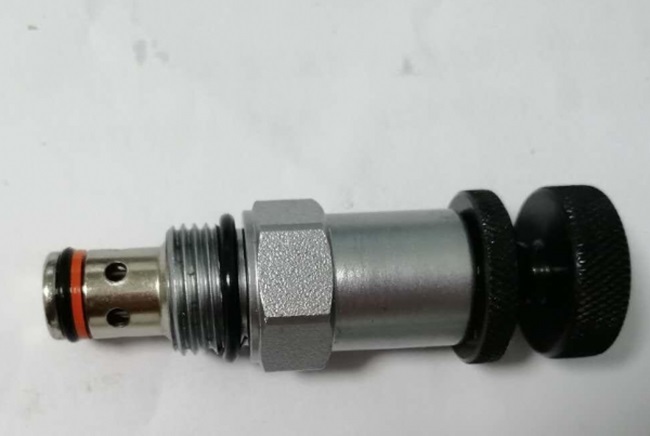

d. Van Giảm Áp Thủy Lực
– Chức năng: Giảm áp lực của hệ thống để đảm bảo áp suất đầu ra luôn thấp hơn so với áp suất đã định mức.

3. Van Điều Khiển Dòng Chảy / Van Tiết Lưu
Loại van này giúp kiểm soát tốc độ chảy của dầu thủy lực và bao gồm các loại van tiết lưu cố định và van tiết lưu điều chỉnh lưu lượng.
– Chức năng: Giảm lưu lượng dầu thủy lực qua van.
– Loại: Không thể điều chỉnh được, tiết

a. Ưu điểm và nhược điểm của van thủy lực
Ưu Điểm Của Van Thủy Lực:

Độ ổn định cao: Van thủy lực cung cấp kiểm soát chính xác và ổn định cho hệ thống thủy lực, đảm bảo hoạt động mượt mà và an toàn.
Khả năng Chịu Áp Suất Cao: Chúng có khả năng chịu áp suất cao, giúp bảo vệ hệ thống khỏi áp lực quá mức.
Điều Khiển Linh Hoạt: Van thủy lực có thể được tích hợp vào hệ thống điều khiển tự động hoặc điều khiển từ xa.

Nhược Điểm Của Van Thủy Lực

Mất Năng Lượng: Van thủy lực có thể gây mất năng lượng do áp lực dầu chảy qua van, gây sự tiêu hao không cần thiết.
Khả năng Hỏng Hóc: Van thủy lực có thể trục trặc hoặc hỏng hóc, đòi hỏi bảo trì và sửa chữa định kỳ.
