Van bi inox

I. Giới thiệu van bi inox

Van bi inox là loại van bi được làm bằng chất liệu inox (inox 304, inox 316 hoặc inox vi sinh) được sử dụng trong các hệ thống đường ống dẫn chất lỏng, hơi nóng hoặc chất khí, với nhiệm vụ kiểm soát dòng chảy đi qua bằng cách đóng mở linh hoạt.

Van bi thép không gỉ được thiết kế khá đặc biệt khi sử dụng quả bị hình cầu được đục lỗ xuyên tâm, giúp điều khiển dòng chảy đi qua một cách nhanh chóng và có độ chính xác cao. Với chất liệu sử dụng bằng inox nên van bi có độ bền cao, chống ăn mòn tốt, và được ứng dụng rộng rãi trong ngành công nghiệp như thực phẩm, dược phẩm, hoá chất, xăng dầu, khí đốt…

Để phù hợp cho nhiều hệ thống khác nhau thì van bi inox được chế tạo theo nhiều dạng như tay gạt, tay quay, điều khiển điện và điều khiển khí nén. Mỗi loại đều có tính năng và cách thức hoạt động riêng biệt để sử dụng hiệu quả trong hệ thống.

Hiện nay, van bi inox được CÔNG TY TNHH THIẾT BỊ ĐIỆN TS cung cấp trên thị trường với giá thành tốt nhất, có đa dạng kích thước từ DN8 – DN600. Cam kết hàng được nhập khẩu trực tiếp từ các nước như Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, EU, G7…Đảm bảo đúng chất lượng, có đủ chính sách bảo hành lên tới 12 tháng.

II. Thông số kỹ thuật van bi inox

– Thông số kỹ thuật:

• Kích thước: DN8 – DN600
• Vật liệu: inox 304, inox 316, inox vi sinh
• Nhiệt độ làm việc: -10 – 220 độ C
• Áp lực: PN10, PN16, PN25, PN40
• Sử dụng: Nước, hơi, khí, xăng dầu, hoá chất…
• Kiểu van: Tay gạt, tay quay, điều khiển điện, khí nén
• Kiểu thân van: 1PC, 2PC, 3PC, 2 cửa, 3 cửa, 4 cửa
• Kiểu nối: Lắp ren, mặt bích, hàn
• Tiêu chuẩn mặt bích: JIS 10K, 20K, BS, ANSI, DIN
• Chế độ bảo hành: 12 tháng
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, EU, G7…

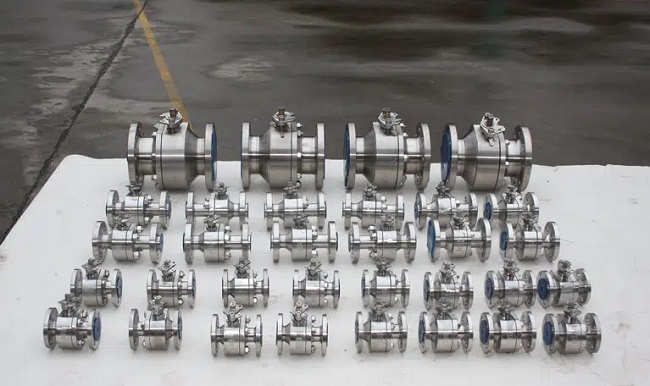

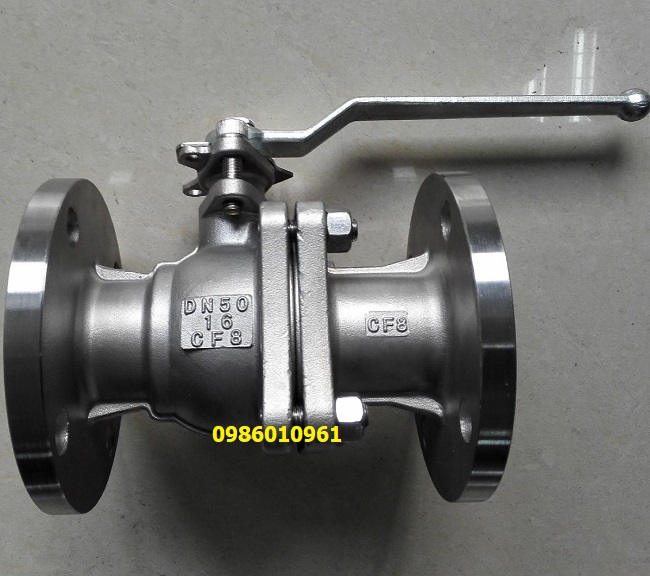

III. Hình ảnh van bi inox thực tế

IV. Cấu tạo và nguyên lý hoạt động van bi inox

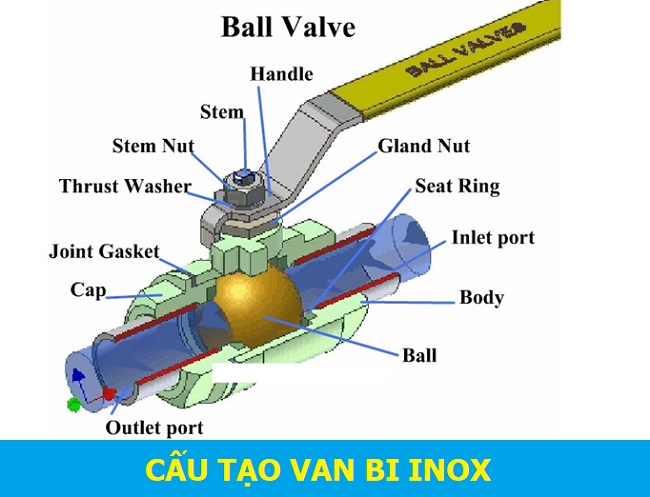

1. Cấu tạo van bi inox

Van bi inox có cấu tạo khá đơn giản gồm các bộ phận chính sau:

• Thân van bi: Là phần kết nối với đường ống và cho lưu chất đi qua. Phần thân van được làm từ các chất liệu như inox 201, inox 304, inox 316 hoặc inox vi sinh, có khả năng chống ăn mòn rất tốt và có độ bền cao. Điểm đặc biệt của van bi đó là phần thân được thiết kế theo nhiều dạng khác nhau như 1 mảnh, 2 mảnh, 3 mảnh, 2 cửa, 3 cửa, nối ren và lắp mặt bích.
• Bi van: Có dạng hình tròn, có lỗ rỗng khoét xuyên tâm để điều chỉnh lưu chất đi qua. Thường bi van được làm từ chất liệu thép không gỉ, có khả năng chống ăn mòn tốt và có độ bền rất tốt.
• Trục van: Thường được làm từ thép không gỉ, có dạng hình trụ vuông hoặc tròn. Chức năng kết nối quả bi với bộ điều khiển giúp cố định và truyền lực để đóng mở van.
• Gioăng làm kín: Đối với van bi thì thường sử dụng chất liệu nhựa Teflon (PTFE) hoặc cao su chịu nhiệt để làm kín và chống rò rỉ lưu chất.
• Bộ truyền động: Thường có các loại tay gạt, tay quay, bộ điều khiển điện hoặc bộ khí nén, được sử dụng để điều khiển quá trình đóng mở của van.

2. Nguyên lý hoạt động van bi inox

Van bi inox hoạt động theo cơ chế xoay viên bi bên trong thân van để kiểm soát dòng chảy chất lỏng đi qua. Khi ta quay tay gạt hoặc bộ điều khiển hoạt động xoay trục van một góc 90 độ, lúc này quả bi xoay theo trục, lỗ rỗng giữa tâm bi van nằm song song với dòng chảy giúp lưu chất đi qua.

Ngược lại, khi ta quay ngược chiều 90 độ lại, lỗ rỗng trên bi van vuông góc với dòng chảy để giúp đóng van. Ngoài ra, việc quay trục và bi van với các góc nhỏ hơn 90 độ giúp người dùng điều chỉnh các góc đóng mở của van để điều tiết lưu lượng dòng chảy đi qua.

V. Ưu điểm và nhược điểm van bi inox

1. Ưu điểm van bi inox

Dưới đây là các ưu điểm nổi bật của van bi inox, mời quý khách tham khảo:

• Đóng mở nhanh chóng, thao tác điều chỉnh van dễ dàng.
• Van bi inox có khả năng chịu nhiệt độ cao, áp lực lớn và có độ bền tuyệt vời.
• Thiết kế sản phẩm có đa dạng mẫu mã, kích thước, đem lại nhiều sự lựa chọn cho người dùng.
• Khi lưu chất đi qua van, dòng chảy không bị giảm sút, quá trình hoạt động không gây mất áp suất trong hệ thống.
• Sử dụng phù hợp cho nhiều môi trường lưu chất khác nhau như nước, khí, hơi, xăng dầu, hóa chất và nhiều ứng dụng khác.
• Có độ kín tuyệt đối, lưu chất đi qua không sảy ra hiện tượng dò rỉ.
• Van bi thép không gỉ có khả năng chống ăn mòn vượt trội, so với các dòng van bi gang hoặc van bi thép.
• Tuổi thọ của van bi inox có độ bền cao, tiết kiệm chi phí, ít bị hư hỏng, giảm chi phí bảo trì và thay thế mới.

2. Nhược điểm van bi inox

• Hiếm có kích thước lớn hơn DN500.
• Giá thành của van bi inox cao hơn các loại van bướm inox
• Không sử dụng phù hợp với chất rắn, bột, rác thải chưa qua xử lý.

VI. Ứng dụng van bi inox

Van bi inox là thiết bị quan trọng trong hệ thống đường ống, vì vậy được ứng dụng phổ biến trong nhiều ngành công nghiệp khác nhau. Tìm hiểu các ứng dụng tiêu biểu của van bi inox sau đây:

• Ứng dụng trong ngành dầu khí, khai khoáng dầu mỏ, khí đốt, dầu…
• Ứng dụng van bi inox trong sản xuất hóa chất, axit, kiềm, bzalo, muối, khí có tính chất ăn mòn…
• Ứng dụng van trong sản xuất đồ uống, sữa, nước giải khát, bia, rượu, nước ép…
• Ứng dụng cho các nhà máy chế biến thực phẩm, dược phẩm, y tế, thuốc bảo quản…
• Ứng dụng trong hệ thống tưới tiêu cây trồng, trong chăn nuôi sản xuất
• Ứng dụng trong hệ thống điều hòa khống khí, làm mát, sưởi ấm.
• Ứng dụng trong ngành đóng tàu thuyền, các dây truyền nhiên liệu
• Ứng dụng trong các lò hơi, hệ thống xử lý nước, thoát nước,
• Ứng dụng trong các hệ thống bể bơi, công viên nước, máy cắt tia nước…

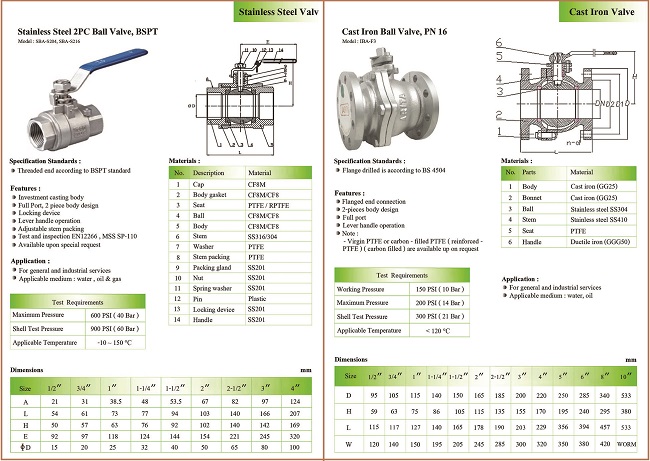

VII. Catalogue van bi inox

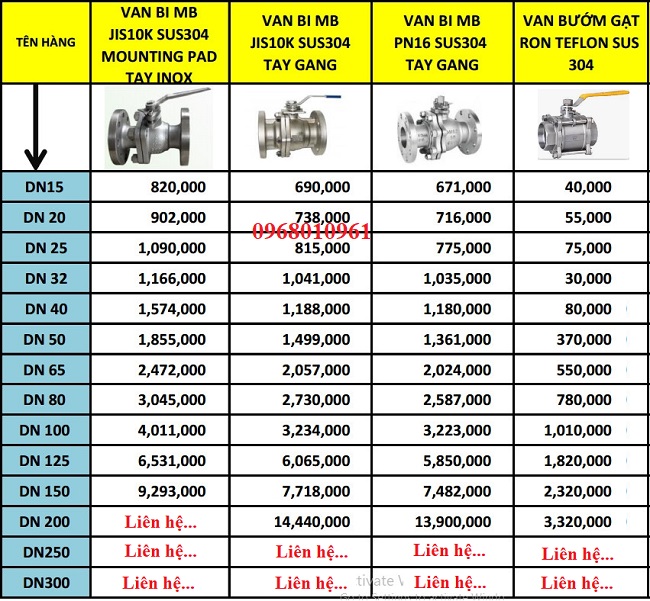

VIII. Bảng giá van bi inox

IX. Cách lựa chọn van bi inox chất lượng cao

Để lựa chọn van bi inox đúng chất lượng từ nhà sản xuất, phù hợp với hệ thống lắp đặt, bạn cần quan tâm tới những điều cơ bản sau:

1. Lựa chọn kiểu dáng van bi inox

• Van bi 1PC: Có thiết kế đơn giản, mức giá rẻ, được dùng chủ yếu trong hệ thống đơn giản.
• Van bi 2PC: Được thiết kế gồm 2 mảnh ghép lại với nhau, thuận tiện cho việc tháo lắp và bảo trì định kì.
• Van bi 3PC: Có thiết kế 3 mảnh ghép lại với nhau, dễ dàng tháo lắp và đặc biệt có thể chịu được áp suất cao lên tới 63bar.

2. Lựa chọn chất liệu inox của van bi

• Van bi inox 201: Thường sử dụng cho môi trường không có tính chất ăn mòn, áp suất thấp, chống gỉ kém và điểm nổi bật là giá thành rẻ.
• Van bi inox 304: Khả năng chống ăn mòn tốt, có thể sử dụng trong môi trường có tính chất ăn mòn nhẹ, phù hợp với nhiều môi trường như nước, hơi, khí, xăng dầu, thực phẩm, dược phẩm…
• Van bi inox 316: Có khả năng chống ăn mòn cao hơn loại inox 304, chịu được hóa chất tốt như acid, kiềm, bazo, muối, nước biển…
• Van bi inox vi sinh: Với tính chất có độ sáng bóng cao, an toàn vệ sinh nên được sử dụng trong môi trường thực phẩm, đồ uống, y dược, hóa chất…

3. Lựa chọn kiểu kết nối van bi inox

• Chọn van bi nối ren: Trong các đường ống size nhỏ, có áp suất thấp.
• Chọn van bi mặt bích: Trong các hệ thống đường ống kích thước lớn, nhiệt độ cao và áp suất lớn.
• Chọn van bi kiểu hàn: Trong trường hợp yêu cầu độ kín tuyệt đối.

4. Chọn kiểu điều khiển van bi inox

• Chọn van bi tay gạt: Trong các hệ thống đơn giản, không yêu cầu đóng mở tự động, phù hợp với chi phí đầu tư thấp.
• Chọn van bi điều khiển khí nén: Trong các hệ thống yêu cầu đóng mở nhanh, làm việc liên tục.

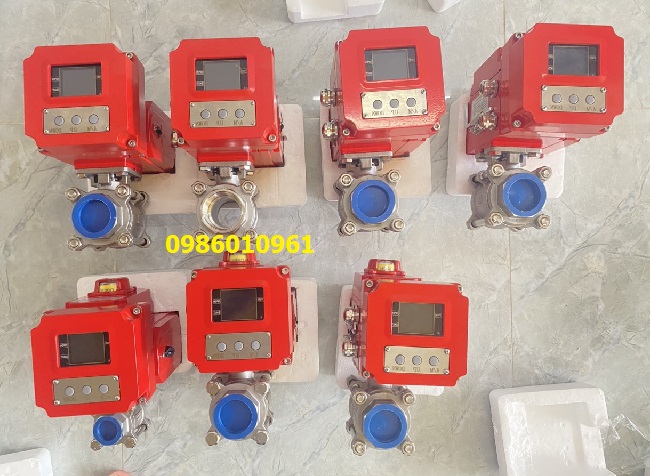

• Chọn van bi điều khiển điện: Sử dụng trong các hệ thống có tính tự động hóa cao, điều khiển kiểm soát lưu lượng từ xa.

X. Báo giá van bi inox

Đơn vị chúng tôi chuyên cung cấp các loại van bi inox chất lượng cao, chính hãng, có mức giá tốt nhất thị trường. Ngoài ra, chúng tôi còn đang phân phối nhiều dòng van inox khác như van bướm inox, van cổng inox, van dao inox, van một chiều inox, van y xiên khí nén. Tất cả sản phẩm đều có đầy đủ giấy tờ COCQ, catalogue, Packinglist, bảng giá và hỗ trợ vận chuyển toàn quốc. Liên hệ trực tiếp với chúng tôi để nhận được tư vấn và hỗ trợ báo giá van bi inox trực tiếp từ các chuyên viên kỹ thuật của công ty.
