Van bi nối ren, hay còn được gọi là van bi lắp ren, là một loại van được kết nối với đường ống thông qua kiểu kết nối ren. Các loại van bi nối ren này thường được sử dụng để điều chỉnh và đóng/mở lưu lượng chất lỏng hoặc khí đi qua hệ thống.

Dòng van bi nối ren thường được sử dụng với các đường ống có kích thước nhỏ, từ DN8 đến DN50. Điều này là do đặc tính của kiểu kết nối ren, không phù hợp với các hệ thống áp suất lớn. Các loại van bi nối ren có nhiều thiết kế khác nhau, như loại tay gạt, tay quay, điều khiển điện, điều khiển khí nén, và chế tạo từ nhiều vật liệu như đồng, inox, gang, thép, nhựa.

Van bi nối ren được ứng dụng rộng rãi trong nhiều lĩnh vực, như hệ thống xử lý nước, hệ thống khí/hơi, hệ thống xử lý dung dịch và hóa chất tại các nhà máy, khu dân cư, công viên, và các khu vực công cộng khác. Chúng đóng vai trò quan trọng trong việc điều chỉnh và kiểm soát dòng chảy trong các hệ thống ống này.

II. Thông số kỹ thuật của van bi nối ren

Thông số kỹ thuật chung của van bi nối ren:

Kích cỡ: Các kích cỡ phổ biến từ DN8 đến DN300, đáp ứng được nhiều yêu cầu về đường kính ống khác nhau.
Vật liệu: Vỏ van được chế tạo từ các vật liệu như inox 201, 304, 316, gang, nhựa PVC, UPVC, PPR và đồng.
Gioăng kín: Sử dụng các loại gioăng cao su, teflon, PTFE để đảm bảo độ kín khít tốt. Gioăng được lựa chọn dựa trên tính chất hóa học của môi trường và yêu cầu về nhiệt độ.

Kết nối: Các van bi nối ren thường có kiểu kết nối bằng ren, dễ lắp đặt và tháo dỡ.
Bộ truyền động: Cơ cấu vận hành chủ yếu là van bi tay gạt. Có thể tích hợp bộ điều khiển điện hoặc khí nén để điều khiển van từ xa.
Nhiệt độ làm việc lên đến khoảng 250°C.
Áp suất hoạt động từ PN10 đến PN25.
Phù hợp với nhiều môi trường như nước, khí, hơi, dung dịch, hóa chất.
Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc và Châu Âu.
Bảo hành: Thời gian bảo hành 12 tháng.

III. Cấu tạo và nguyên lý hoạt động của van bi nối ren

1. Cấu tạo của van bi nối ren

Van bi nối ren có cấu tạo bao gồm các bộ phận chính sau:

Thân van (Body): Phần chính của van, được chế tạo từ các vật liệu như inox, gang, nhựa… Thân van có các đầu nối ren để kết nối với ống.
Bi van (Ball): Là bộ phận chính điều khiển luồng dòng chảy, được làm bằng vật liệu phù hợp như inox, carbon thép, v.v. Bi van có dạng hình cầu với lỗ thông qua giữa.
Trục van (Stem): Trục di chuyển để mở/đóng van, được nối với bi van. Trục van thường được làm bằng inox hoặc hợp kim nhôm.
Gioăng kín (Seal): Các loại gioăng cao su, teflon được lắp đặt ở các vị trí cần đảm bảo độ kín khít, như giữa thân van và trục van, giữa bi van và thân van.
Nắp van (End cap): Phần nắp ở hai đầu thân van, giúp cố định và hỗ trợ các bộ phận bên trong.
Tay gạt (Lever): Dùng để vận hành mở/đóng van bằng tay. Tay gạt có thể được thay thế bằng bộ điều khiển điện hoặc khí nén.
Các phụ kiện khác: Ốc vít, lò xo, lò xo tán, v.v. để lắp ráp và cố định các bộ phận.

Cấu tạo van bi nối ren được thiết kế đơn giản nhưng hiệu quả, đáp ứng tốt yêu cầu về điều khiển, độ kín khít và an toàn vận hành.

2. Nguyên lý hoạt động của van bi nối ren

Van bi lắp ren tay gạt:

– Cơ cấu điều khiển chính là tay gạt (lever) gắn trực tiếp vào trục van (stem).

– Khi người vận hành xoay tay gạt, trục van sẽ quay theo, từ đó đẩy/kéo bi van (ball) sang vị trí mở hoặc đóng.

– Lực quay tay gạt được truyền trực tiếp đến bi van để thay đổi trạng thái hoạt động của van.

Van bi lắp ren điều khiển điện:

– Thay vì tay gạt, van này có motor điện hoặc bộ điều khiển điện tử để xoay trục van.

– Khi nhận tín hiệu điều khiển, motor sẽ xoay trục van sang vị trí mở hoặc đóng tương ứng.

– Việc điều khiển điện tử giúp van có thể được điều khiển từ xa, tích hợp với hệ thống tự động hóa.

Van bi lắp ren điều khiển khí nén:

– Thay vì motor điện, van này sử dụng thiết bị khí nén (pneumatic actuator) để xoay trục van.

– Khi nhận tín hiệu điều khiển, bộ khí nén sẽ tạo ra lực và chuyển động để xoay trục van sang vị trí mở hoặc đóng.

– Ưu điểm của cơ cấu khí nén là an toàn, phù hợp với môi trường dễ cháy nổ.

Dù cơ cấu điều khiển khác nhau, nhưng nguyên lý hoạt động cơ bản của van bi lắp ren vẫn giống nhau, đó là sử dụng bi van để mở/đóng luồng dòng chảy. Các loại van này rất phổ biến trong nhiều ứng dụng công nghiệp, y tế, dầu khí,…

IV. Ưu điểm và nhược điểm của van bi nối ren

1. Ưu điểm của van bi nối ren

Thiết kế đơn giản, cấu tạo gọn nhẹ:

– Cấu tạo chỉ bao gồm ít linh kiện chính như bi van, trục, vỏ van.

– Không có các bộ phận phức tạp như van bướm hoặc van bi lắp bích.

Khả năng chịu áp lực và nhiệt độ cao:

– Có thể chịu được áp suất lên đến hàng trăm bar và nhiệt độ lên đến 200°C.

– Phù hợp cho các ứng dụng công nghiệp nặng.

Dễ điều khiển và vận hành:

– Các loại van bi lắp ren có thể được điều khiển bằng tay, điện, khí nén.

– Khả năng đóng/mở nhanh chóng, phù hợp cho các ứng dụng yêu cầu tốc độ cao.

Chi phí thấp, dễ bảo trì, sửa chữa:

– Giá thành rẻ hơn các loại van khác.

– Dễ tháo lắp, sửa chữa khi cần thiết.

2. Nhược điểm của van bi nối ren

Hạn chế về mối nối:
– Van bi lắp ren chỉ có thể nối với đường ống cùng loại ren.
– Khó kết nối với các loại ống hoặc phụ kiện khác.

Giới hạn về kích thước và áp suất:
– Kích thước và áp suất tối đa của van bi lắp ren thường nhỏ hơn so với lắp bích.
– Không phù hợp cho các ứng dụng yêu cầu kích thước lớn hoặc áp suất cao.

V. Phân loại van bi nối ren

1. Phân loại van bi nối ren theo kiểu vận hành

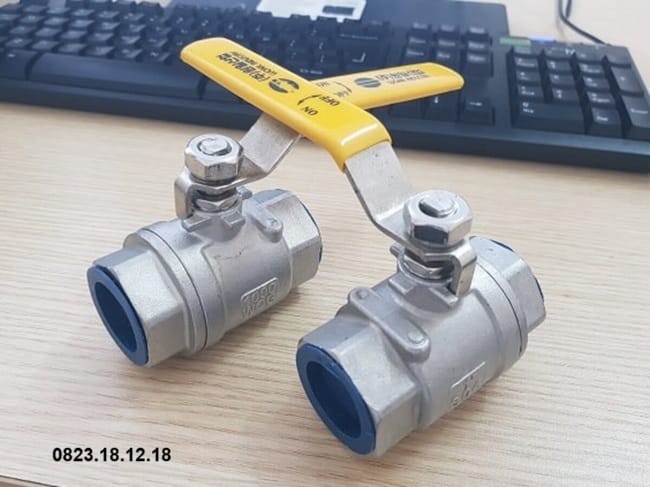

Van bi nối ren tay gạt: Van bi nối ren tay gạt là một loại van bi sử dụng cơ cấu tay gạt để điều khiển việc mở hoặc đóng van. Đây là một giải pháp đơn giản và hiệu quả cho các hệ thống cần điều chỉnh dòng chảy của chất lỏng hoặc khí bằng cách sử dụng thao tác cơ học. Thân van có thể được làm từ các vật liệu như đồng, inox, thép hoặc nhựa, phù hợp với yêu cầu về áp lực và môi trường làm việc.

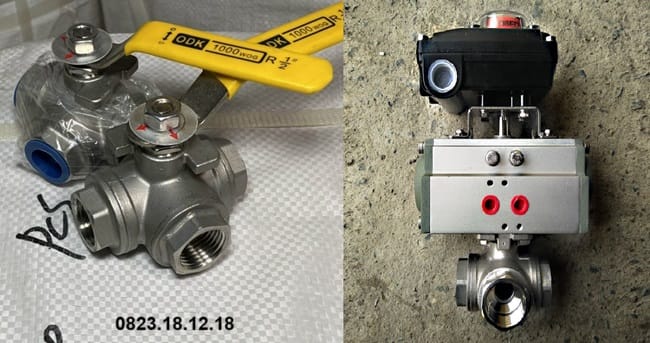

Van bi nối ren 3 ngã: Van bi nối ren 3 ngã là một loại van bi được thiết kế để điều khiển dòng chảy trong ba hướng khác nhau. Đây là loại van rất linh hoạt, thường được sử dụng trong các hệ thống yêu cầu phân phối hoặc chuyển hướng chất lỏng hoặc khí. Thân van có ba cổng kết nối, thường được làm từ các vật liệu như đồng, inox, thép, hoặc nhựa. Thiết kế của thân van có thể là dạng chữ L hoặc chữ T, tùy thuộc vào yêu cầu ứng dụng. Van Bi 3 Ngã Chữ T (L-Type): Cho phép chuyển hướng dòng chảy giữa hai cổng, đồng thời ngắt hoàn toàn một cổng. Van Bi 3 Ngã Chữ L (T-Type): Cho phép phân phối hoặc chuyển hướng dòng chảy giữa ba cổng, với khả năng kết nối hoặc ngắt một trong ba cổng.

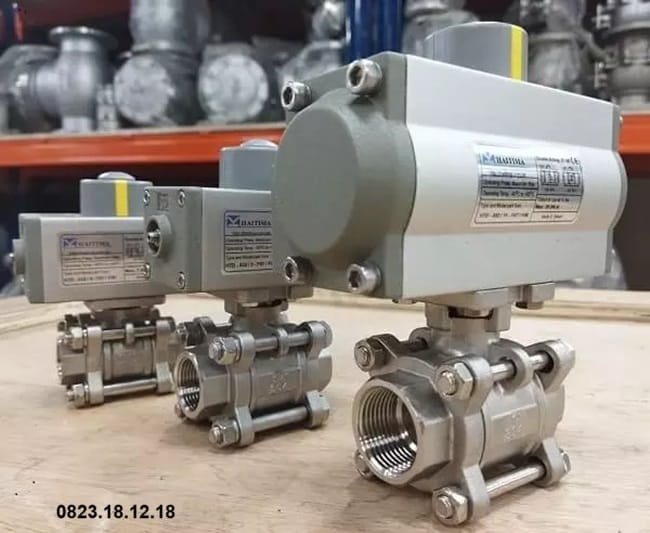

Van bi nối ren điều khiển khí nén: Van bi nối ren điều khiển khí nén là một loại van bi được trang bị bộ điều khiển khí nén, cho phép tự động mở hoặc đóng van bằng áp lực khí nén. Đây là giải pháp lý tưởng cho các ứng dụng yêu cầu điều khiển từ xa và tự động hóa trong các hệ thống công nghiệp. Bộ điều khiển khí nén có nhiệm vụ điều khiển việc xoay bi van. Nó có thể là kiểu tác động đơn (single-acting) hoặc tác động kép (double-acting), tùy thuộc vào thiết kế và yêu cầu của hệ thống.

Van bi nối ren điều khiển điện: Van bi nối ren điều khiển điện là loại van bi được trang bị bộ điều khiển điện, cho phép mở và đóng van một cách tự động bằng cách sử dụng nguồn điện. Đây là một giải pháp lý tưởng cho các ứng dụng yêu cầu điều khiển từ xa và tự động hóa trong hệ thống công nghiệp. Bộ điều khiển điện sử dụng động cơ điện để tạo ra chuyển động quay hoặc tuyến tính. Khi có điện áp cung cấp (thường là 24V, 220V, hoặc 380V), bộ điều khiển sẽ quay trục van để mở hoặc đóng bi van.

2. Phân loại van bi nối ren theo chất liệu thân ren

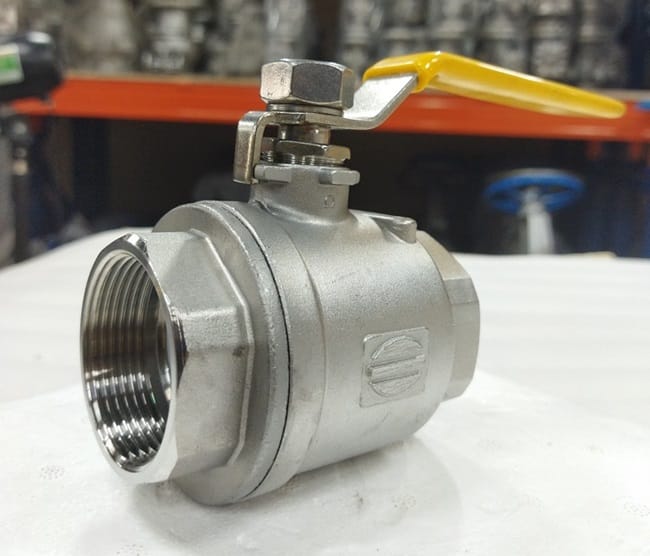

Van bi inox lắp ren: Van bi inox lắp ren là loại van bi được chế tạo từ inox và được kết nối với đường ống thông qua phương pháp lắp ren. Đây là một giải pháp phổ biến trong nhiều ứng dụng công nghiệp và dân dụng nhờ vào độ bền, khả năng chống ăn mòn và tính linh hoạt của inox. Thân Van (Body): Được làm từ inox (thép không gỉ), thường là inox 304 hoặc 316. Inox cung cấp khả năng chống ăn mòn tốt và độ bền cao trong nhiều môi trường làm việc.

Van bi đồng lắp ren: Van bi đồng lắp ren là một loại van bi được chế tạo từ đồng và được kết nối với đường ống bằng phương pháp lắp ren. Van này được sử dụng phổ biến trong nhiều ứng dụng khác nhau nhờ vào tính chất bền bỉ và khả năng chịu áp lực tốt của đồng. Thân Van (Body): Thân van được làm từ đồng, thường là đồng thau hoặc đồng hợp kim. Vật liệu này cung cấp độ bền tốt và khả năng chống ăn mòn tương đối.

Van bi nhựa lắp ren: Van bi nhựa lắp ren là loại van bi được chế tạo từ nhựa và kết nối với đường ống qua phương pháp lắp ren. Đây là một giải pháp phổ biến cho các ứng dụng yêu cầu khả năng chống ăn mòn và chi phí thấp, đặc biệt là trong các hệ thống xử lý nước và hóa chất. Thân van được làm từ các loại nhựa công nghiệp như PVC, CPVC, UPVC, hoặc PPR. Những vật liệu này cung cấp khả năng chống ăn mòn tốt và nhẹ, dễ dàng lắp đặt.

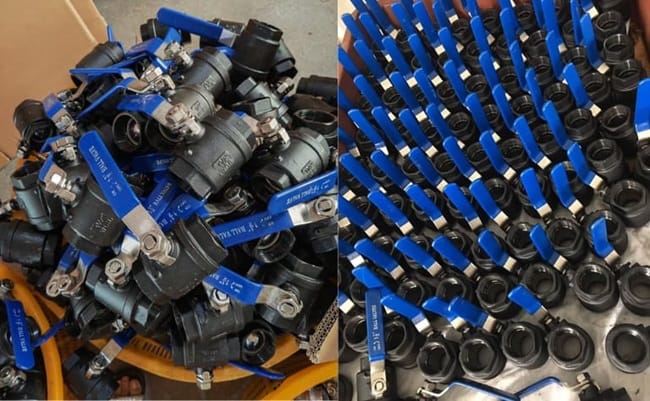

Van bi thép lắp ren: Van bi thép lắp ren là một loại van bi được chế tạo từ thép và được kết nối với đường ống thông qua phương pháp lắp ren. Loại van này thường được sử dụng trong các ứng dụng công nghiệp yêu cầu độ bền cao và khả năng chịu áp lực lớn. Thân van được chế tạo từ thép, thường là thép carbon hoặc thép hợp kim. Thép cung cấp độ bền và khả năng chịu áp lực cao, thích hợp cho các ứng dụng công nghiệp yêu cầu độ bền lớn.

Van bi gang lắp ren: Van bi gang lắp ren là loại van bi được chế tạo từ gang và kết nối với hệ thống đường ống thông qua phương pháp lắp ren. Van này thường được sử dụng trong các ứng dụng công nghiệp yêu cầu độ bền và khả năng chịu áp lực tốt. Thân van được chế tạo từ gang, thường là gang xám (cast iron) hoặc gang dẻo (ductile iron). Gang cung cấp độ bền và khả năng chịu áp lực tốt, phù hợp với nhiều ứng dụng công nghiệp.

VI. Ứng dụng của van bi nối ren

Van bi nối ren có rất nhiều ứng dụng trong các ngành công nghiệp khác nhau, bao gồm:

1. Ngành xây dựng:

– Hệ thống cấp/thoát nước trong các công trình dân dụng, thương mại, công nghiệp.

– Hệ thống cấp khí nén, khí đốt.

2. Ngành sản xuất hóa chất:

– Điều khiển dòng chảy các chất lỏng, khí trong các quy trình sản xuất.

– Cô lập các đường ống trong nhà máy.

3. Ngành dầu khí:

– Ứng dụng trong giàn khoan, đường ống dẫn dầu/khí.

– Điều khiển dòng chảy các sản phẩm dầu khí.

4. Ngành chế biến thực phẩm:

– Điều khiển dòng chảy các chất lỏng, bán lỏng trong quy trình sản xuất.

– Đảm bảo vệ sinh, an toàn thực phẩm.

5. Ngành điện lực:

– Ứng dụng trong hệ thống cấp/thoát nước, khí nén trong nhà máy điện.

– Điều khiển dòng chảy các chất lỏng, khí phục vụ quá trình phát điện.

6. Ngành công nghiệp chế tạo:

– Điều khiển dòng chảy các chất lỏng, khí trong các quy trình sản xuất.

– Cô lập các đường ống trong nhà máy.

Với khả năng chịu áp lực, nhiệt độ và tính linh hoạt trong lắp đặt, van bi nối ren trở thành một lựa chọn ưu việt trong nhiều ứng dụng công nghiệp khác nhau.

VII. Báo giá sản phẩm van bi nối ren

Công ty Thietbidients chúng tôi tự hào cung cấp các dòng sản phẩm van bi nối ren chất lượng cao, đáp ứng nhu cầu đa dạng của khách hàng trong các ngành công nghiệp. Với nhiều năm kinh nghiệm trong lĩnh vực sản xuất và phân phối van công nghiệp, chúng tôi luôn cam kết mang đến các giải pháp ưu việt, được thiết kế và chế tạo theo tiêu chuẩn quốc tế, bảo hành 12 tháng 1 đổi 1, đầy đủ giấy tờ CO, CQ; cam kết giao hàng nhanh toàn quốc.

Hiện nay, chúng tôi cung cấp các loại van bi nối ren với các kích thước từ 1/2 inch đến 12 inch, phù hợp với nhiều ứng dụng khác nhau như công trình xây dựng, hóa chất, dầu khí, thực phẩm và năng lượng. Các sản phẩm của chúng tôi đều được sản xuất từ các nguyên vật liệu chất lượng cao như thép carbon, thép không gỉ, đồng và hợp kim nhôm, đảm bảo độ bền, chịu áp lực và nhiệt độ vận hành tối ưu.

Để biết thêm thông tin chi tiết về bảng báo giá và các chính sách ưu đãi dành cho khách hàng, vui lòng liên hệ với đội ngũ tư vấn bán hàng của chúng tôi qua Hotline 0823.18.12.18 hoặc gửi email đến Thietbidients97@gmail.com. Chúng tôi sẽ sẵn sàng hỗ trợ quý khách hàng lựa chọn sản phẩm phù hợp và cung cấp báo giá tốt nhất.
