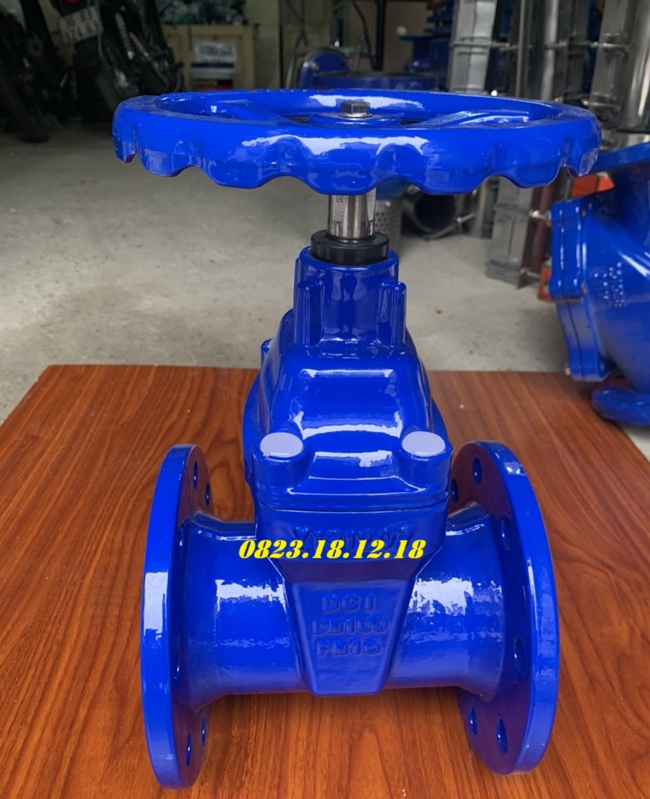

Van cổng gang

I. Giới thiệu về van cổng gang

Van cổng gang là loại van được sử dụng rộng rãi trong hệ thống đường ống công nghiệp và dân dụng. Loại van này hoạt động theo nguyên tắc nâng hạ hoặc hạ xuống một cửa van (đĩa van) để điều chỉnh lưu lượng chất lỏng hoặc khí. Nhờ kết cấu chắc chắn, giá thành hợp lý, van cổng gang đã trở thành một sản phẩm không thể thiếu trong nhiều ngành công nghiệp, đặc biệt là cấp thoát nước, dầu khí và xử lý nước thải.

Van cổng gang có nhiều cái tên như van cửa gang, van chặn gang… được thiết kế để làm việc với lưu chất ở nhiệt độ và áp suất khác nhau. Nhờ khả năng chịu lực tốt, chống ăn mòn và có độ bền cao, sản phẩm này ngày càng được ưa chuộng trong nhiều ứng dụng quan trọng.

II. Thông số kỹ thuật của van cổng gang

* Thông số kỹ thuật:

• Size van cổng gang: DN50 -DN1000
• Chất liệu thân van: gang dẻo, gang cầu, gang xám…
• Chất liệu đĩa van: thép không gỉ
• Chất liệu trục van: inox, thép
• Chất liệu gioăng kín: Cao su, PTFE, EPDM, Teflon…
• Áp lực bar: 10bar, 16bar, 25bar, 40bar
• Nhiệt độ hoạt động: max 150 độ C
• Kết nối: mặt bích
• Tiêu chuẩn bích: JISS, DIN, BS, ANSI
• Kiểu van: van cổng ty chìm, van cổng ty nổi
• Điều khiển: tay quay, điều khiển điện
• Lưu chất dùng: nước, dung dịch, xăng dầu, hơi, khí gas….
• Xuất xứ: China, Korea, Taiwan,…
• Bảo hành 12 tháng, CO CQ đầy đủ

III. Cấu tạo và nguyên lý hoạt động của van cổng gang

1. Cấu tạo của van cổng gang

Van cổng gang bao gồm các bộ phận chính sau:

• Thân van: Được làm từ gang cầu hoặc gang xám, có độ bền cao và khả năng chịu áp lực tốt.
• Đĩa van (cửa van): Di chuyển lên xuống để đóng/mở dòng chảy.
• Trục van: Liên kết với đĩa van, giúp vận hành van một cách linh hoạt.
• Bánh tay (tay quay): Dùng để vận hành van một cách thủ công.
• Gioăng làm kín: Ngăn chặn rò rỉ lưu chất, đảm bảo hệ thống hoạt động ổn định.
• Nắp van: Che chắn bộ phận bên trong van, giúp bảo vệ khỏi bụi bẩn và tác động bên ngoài.

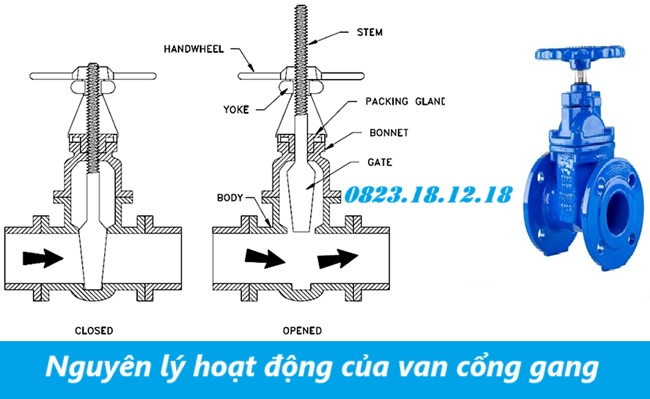

2. Nguyên lý hoạt động của van cổng gang

Van cửa gang hoạt động theo nguyên lý đơn giản:

• Khi xoay tay quay theo chiều kim đồng hồ, trục van được nâng lên, làm đĩa van mở hoàn toàn, cho phép chất lỏng hoặc khí chảy qua.
• Khi xoay ngược chiều kim đồng hồ, trục van đẩy đĩa van xuống, đóng kín đường chảy.

Đặc điểm nổi bật của van cổng gang là khi mở hoàn toàn, không gây cản trở dòng chảy, giúp giảm thiểu tổn thất áp suất. Điều này làm cho van cổng gang trở thành một lựa chọn lý tưởng trong các hệ thống có lưu lượng lớn.

IV. Phân loại van cổng gang

Van chặn gang được chia thành nhiều loại khác nhau dựa trên cấu tạo, cách thức vận hành và mục đích sử dụng. Dưới đây là các loại phổ biến:

1. Phân loại theo cấu tạo

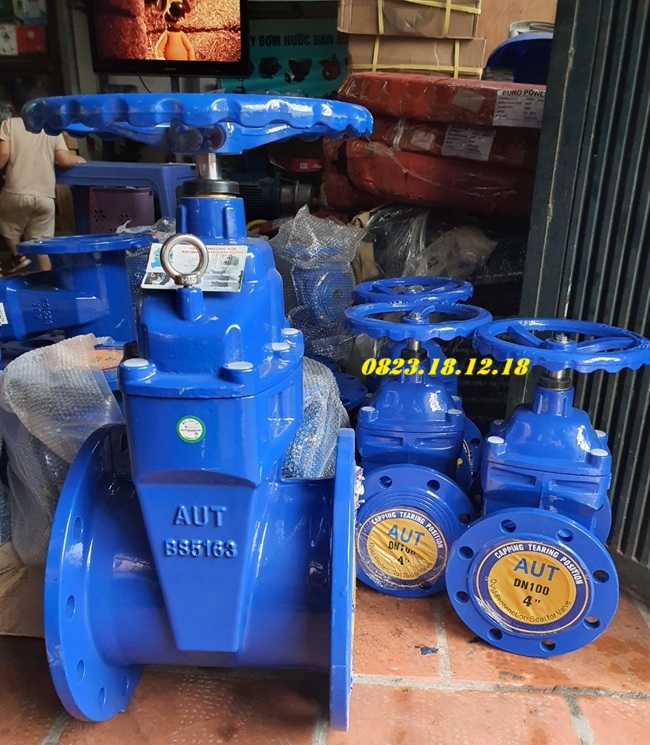

• Van cổng gang ty chìm: Trục van không thay đổi chiều dài khi đóng mở, phù hợp với không gian lắp đặt hạn chế.
• Van cổng gang ty nổi: Khi vận hành, trục van di chuyển lên xuống, dễ dàng quan sát trạng thái đóng/mở của van.

2. Phân loại theo cách thức vận hành

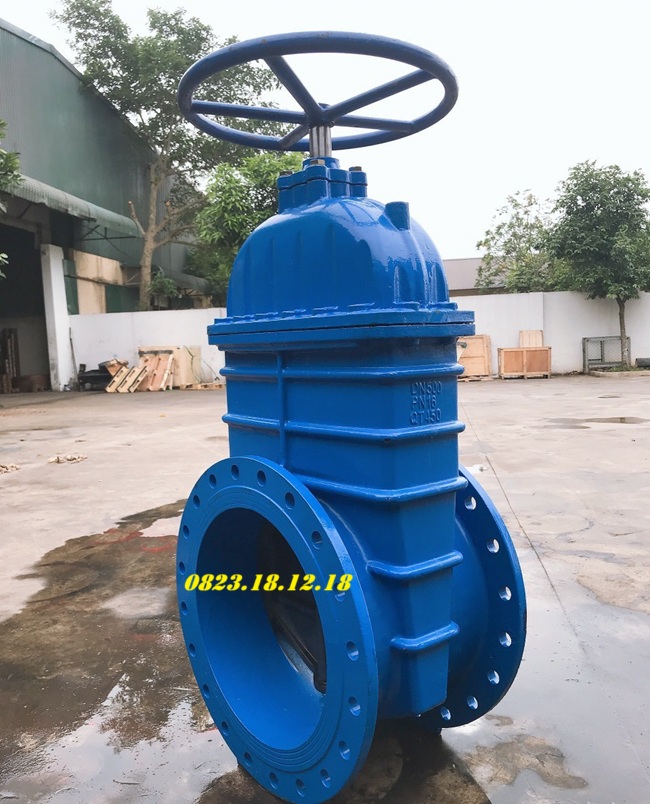

• Van cổng gang tay quay: Vận hành bằng tay quay, phù hợp với hệ thống áp suất trung bình.

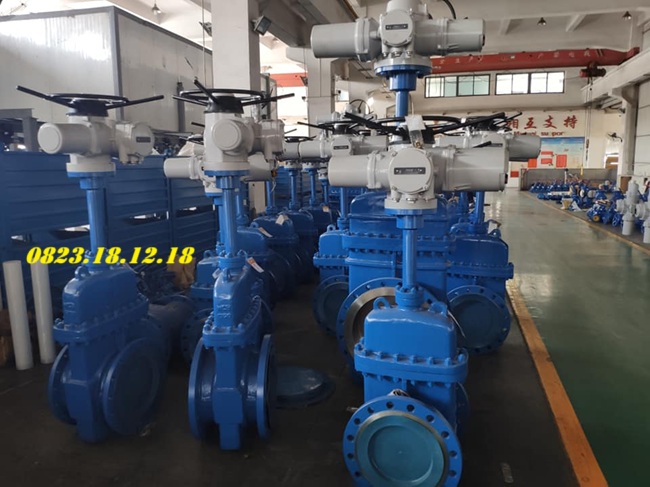

• Van cổng gang điều khiển điện: Được tích hợp mô tơ điện để điều khiển từ xa, phù hợp với hệ thống tự động hóa.
• Van cổng gang điều khiển khí nén: Sử dụng áp suất khí nén để vận hành, thích hợp trong môi trường yêu cầu tự động hóa cao.

3. Phân loại theo kết nối

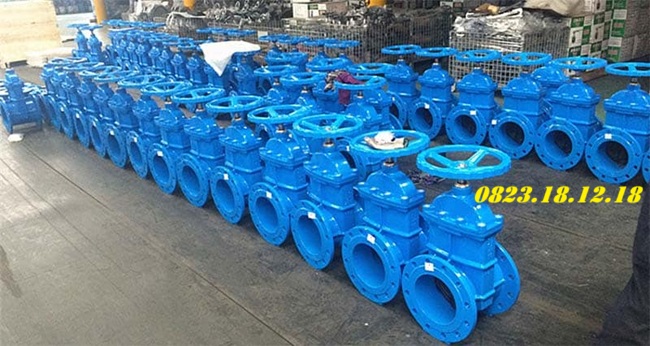

• Van cổng gang mặt bích: Dùng để kết nối với đường ống thông qua mặt bích, đảm bảo độ kín khít cao.

V. Ưu điểm và nhược điểm của van cổng gang

1. Ưu điểm của van cổng gang

• Độ bền cao: Chất liệu gang giúp van có tuổi thọ cao, chịu được áp lực lớn và môi trường khắc nghiệt.
• Lưu lượng không bị hạn chế: Khi van mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở.
• Khả năng làm kín tốt: Giảm thiểu tình trạng rò rỉ chất lỏng.
• Giá thành hợp lý: So với các loại van của vật liệu khác, van cổng gang có giá rẻ hơn, phù hợp với nhiều dự án.
• Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản giúp việc lắp đặt và bảo dưỡng dễ dàng.

2. Nhược điểm của van cửa gang

Bên cạnh những ưu điểm nổi bật, van chặn gang cũng có một số nhược điểm cần lưu ý:

• Thời gian đóng mở lâu: So với van bướm hoặc van bi, thời gian đóng/mở của van chặn gang lâu hơn do phải xoay tay quay nhiều vòng.
• Không thích hợp để điều tiết lưu lượng: Van cổng gang chủ yếu dùng để đóng/mở hoàn toàn, nếu sử dụng để điều tiết dòng chảy có thể làm hư hỏng đĩa van.
• Trọng lượng nặng: Van làm từ gang có trọng lượng lớn, gây khó khăn trong việc vận chuyển và lắp đặt.

VII. Ứng dụng của van cổng gang

Van cổng gang được sử dụng phổ biến trong các lĩnh vực:

• Công nghiệp nước: Hệ thống cấp nước, xử lý nước thải, hồ chứa nước.
• Hệ thống PCCC: Làm van điều chỉnh dòng nước trong cứu hỏa.
• Ngành dầu khí: Quản lý dòng chảy các loại chất lỏng và khí.
• Các ngành sản xuất khác: Bia, dầu mỡ, hóa chất, điện lực.
• Nông nghiệp: Hệ thống tưới tiêu, đường ống dẫn khí nén và công trình hạ tầng lớn.

VIII. Cách lựa chọn van chặn gang phù hợp

• Xác định kích thước đường ống phù hợp với hệ thống.
• Chọn áp lực làm việc tối đa phù hợp với yêu cầu sử dụng.
• Xem xét loại nối kết: mặt bích hoặc rắc ren tùy theo nhu cầu.
• Lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng sản phẩm.
• Kiểm tra tiêu chuẩn kỹ thuật như PN10, PN16 để đảm bảo độ bền và an toàn.

IX. Hướng dẫn lắp đặt và bảo trì van cổng gang

1. Lắp đặt van cổng gang

1. Xác định vị trí lắp đặt, đảm bảo đường ống sạch sẽ, không có cặn bẩn.
2. Đặt van vào vị trí, căn chỉnh đúng hướng dòng chảy.
3. Siết chặt các bu lông kết nối theo đúng lực tiêu chuẩn.
4. Kiểm tra hoạt động của van bằng cách vận hành thử.

2. Bảo trì van cổng gang

• Kiểm tra định kỳ để phát hiện sớm các sự cố.
• Bôi trơn trục van để vận hành trơn tru.
• Làm sạch gioăng làm kín để đảm bảo khả năng làm kín tốt nhất.
• Thay thế linh kiện khi cần thiết để tránh ảnh hưởng đến hệ thống

X. Bảng giá van cổng gang

XI. Báo giá sản phẩm van cổng gang

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp sản phẩm Van cổng gang có thiết kế chắc chắn và độ bền cao, van cổng gang của chúng tôi được sản xuất từ nguyên liệu gang chất lượng, đảm bảo khả năng chịu áp lực tốt và chống ăn mòn hiệu quả.

Để biết thêm thông tin chi tiết và đặt hàng, Quý khách vui lòng liên hệ với chúng tôi qua:

– Điện thoại: 0823.18.12.18

– Email: Thietbidients97@gmail.com
