Van bi mặt bích điều khiển điện

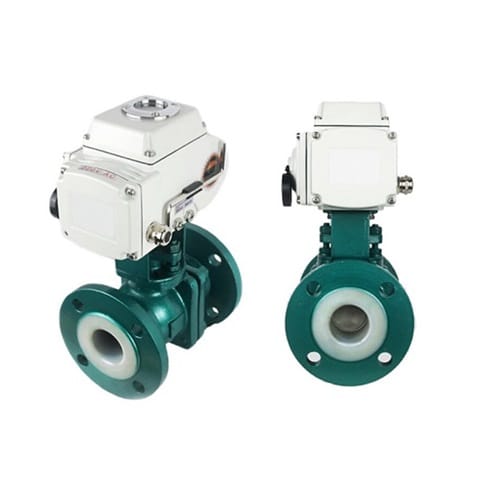

I. Van bi mặt bích điều khiển điện là gì?

Hoạt động của van bi điện lắp bích hoàn toàn tự động, sử dụng nguồn điện 220V, 24VDC hoặc 380V. Có hai dạng chuyển động chính: dạng đóng/mở hoàn toàn và dạng điều khiển tuyến tính (từ từ đóng/mở).

Về vật liệu, van bi mặt bích điều khiển điện thường được chế tạo bằng inox 304 hoặc 316. Tuy nhiên, cũng có các loại bằng nhựa PVC, UPVC nhưng được sử dụng ít hơn.

II. Thông số kỹ thuật của van bi mặt bích điều khiển điện

VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích thước van: Từ DN15 đến DN300 (1/2 inch đến 12 inch).
• Thân van (Body): Thép không gỉ (Inox 304, 316), Thép carbon, Gang, Nhựa (PVC, CPVC).
• Bi van (Ball): Thép không gỉ, Thép carbon mạ crom, Nhựa (Teflon, PTFE).
• Trục van (Stem): Thép không gỉ, Thép carbon mạ kẽm.
• Gioăng làm kín (Seat/Gasket): PTFE (Teflon), EPDM, Viton.
• Áp lực: PN10, PN16, PN25, PN40.
• Áp suất thiết kế: Có thể chịu áp lực tối đa lên tới 64 bar tùy thuộc vào kích thước và vật liệu.
• Nhiệt độ: -20°C đến +180°C, tùy thuộc vào vật liệu của thân van và gioăng.
• Điện áp: 24V AC/DC, 110V AC, 220V AC, 380V AC.
• Tần số: 50Hz/60Hz.
• Chế Độ Điều Khiển (Control Mode): ON/OFF: Đóng/mở hoàn toàn hoặc Tuyến tính (Modulating/Control Valve): Điều chỉnh góc mở van, thường từ 4-20mA hoặc 0-10V.
• Tiêu Chuẩn Mặt bích: Theo các tiêu chuẩn ANSI B16.5, DIN 2501, JIS B2220, BS 4504.
• Thời Gian Đóng/Mở (Operating Time):10 giây đến 30 giây cho mỗi chu kỳ, tùy thuộc vào kích thước và loại động cơ điều khiển.
• Cấp bảo vệ: IP67, IP68 (chống bụi và chống nước), thích hợp cho các môi trường làm việc ngoài trời hoặc có độ ẩm cao.
• Tiêu chuẩn: ISO 9001, CE, ATEX (cho các môi trường nguy hiểm), API 6D (cho các ứng dụng dầu khí).

III. Cấu tạo và nguyên lý hoạt động của van bi mặt bích điều khiển điện

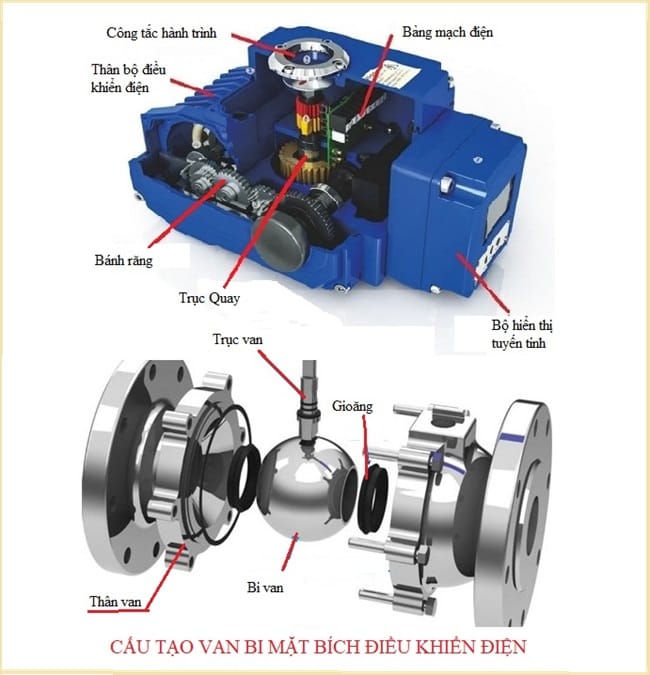

1. Cấu tạo của van bi mặt bích điều khiển điện

Các thành phần chính trong cấu tạo của van bi mặt bích điều khiển điện bao gồm:

• Thân Van (Body): Thân van thường được làm từ các vật liệu như thép không gỉ (Inox 304, 316), thép carbon, gang, hoặc nhựa (PVC, CPVC) tùy thuộc vào ứng dụng cụ thể.
• Kết nối mặt bích: Các mặt bích được thiết kế theo các tiêu chuẩn quốc tế như ANSI, DIN, JIS, hoặc BS, cho phép van dễ dàng kết nối với hệ thống đường ống.
• Bi Van (Ball): Bi van được làm từ thép không gỉ, thép carbon mạ crom hoặc nhựa chịu nhiệt. Đây là bộ phận quan trọng, có lỗ xuyên tâm và hoạt động xoay để điều khiển lưu lượng chất lỏng hoặc khí đi qua. Khi bi van xoay, lỗ xuyên tâm của nó sẽ căn chỉnh hoặc lệch khỏi đường ống, tạo ra quá trình đóng hoặc mở dòng chảy.
• Trục Van (Stem): Trục van thường được làm từ thép không gỉ hoặc thép carbon, kết nối bi van với bộ phận điều khiển điện. Trục van truyền động từ bộ điều khiển điện đến bi van, cho phép bi van xoay từ 0 đến 90 độ.
• Gioăng Làm Kín (Seat/Gasket): Thường làm từ PTFE (Teflon), EPDM, Viton, hoặc các vật liệu chịu hóa chất và nhiệt độ cao khác. Gioăng làm kín giúp ngăn ngừa rò rỉ chất lỏng hoặc khí khi van đóng và đảm bảo độ kín khít cao khi van hoạt động.
• Bộ Điều Khiển Điện (Electric Actuator): Thường là nhôm đúc, thép không gỉ hoặc nhựa cứng chịu lực, có khả năng chống ăn mòn và chịu được môi trường khắc nghiệt. Bộ điều khiển điện sử dụng nguồn điện (24V, 220V, hoặc 380V) để điều khiển trục van xoay, giúp van bi mở hoặc đóng.
• Các thành phần trong bộ điều khiển:
  • Motor: Động cơ điện cung cấp lực xoay cho trục van.
  • Bộ giảm tốc (Gearbox): Giảm tốc độ và tăng lực xoay cho trục van.
  • Bộ điều khiển tuyến tính (nếu có): Cho phép điều chỉnh góc mở của van, giúp kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác.
  • Công tắc giới hạn (Limit Switch): Xác định và báo cáo vị trí đóng/mở của van.
  • Tín hiệu phản hồi (Feedback Signal): Cung cấp thông tin về trạng thái của van cho hệ thống điều khiển.
• Các Bộ Phận Phụ Trợ Khác: Bu lông, đai ốc (Bolts, Nuts): Dùng để cố định van vào đường ống thông qua mặt bích. Nắp bảo vệ (Cover): Bảo vệ các bộ phận bên trong của van khỏi bụi bẩn và tác động môi trường.

2. Nguyên lý hoạt động của van bi mặt bích điều khiển điện

Nguyên lý hoạt động của van bi mặt bích điều khiển điện là sử dụng động cơ điện để xoay bi van trong khoảng 0 đến 90 độ, điều khiển dòng chảy của lưu chất qua đường ống. Quá trình này được điều khiển tự động thông qua hệ thống điều khiển từ xa, giúp tối ưu hóa quá trình vận hành và tăng cường hiệu quả trong các ứng dụng công nghiệp. Cụ thể, van bi mặt bích điều khiển điện hoạt động như sau:

• Trong trạng thái ban đầu (nếu van đang đóng), bi van được xoay sao cho lỗ xuyên tâm của nó vuông góc với dòng chảy, ngăn chặn hoàn toàn lưu chất đi qua.
• Khi van ở trạng thái mở, lỗ xuyên tâm của bi van thẳng hàng với dòng chảy, cho phép lưu chất đi qua tự do.
• Van được kích hoạt bằng tín hiệu điện từ hệ thống điều khiển (ví dụ: PLC hoặc bộ điều khiển từ xa).
• Bộ điều khiển điện sử dụng nguồn điện (thường là 24V, 220V, hoặc 380V) để kích hoạt động cơ (motor) bên trong bộ điều khiển.
• Khi nhận tín hiệu, động cơ bên trong bộ điều khiển điện bắt đầu quay.
•  Động cơ truyền lực quay qua hệ thống bánh răng (gearbox) đến trục van.
• Trục van được kết nối với bi van, khi trục van quay, bi van cũng quay theo, thường trong một khoảng từ 0 đến 90 độ.
• Khi trục van quay 90 độ, lỗ xuyên tâm của bi van thẳng hàng với đường ống, cho phép lưu chất chảy qua van.
• Khi trục van quay ngược lại, bi van trở về vị trí ban đầu với lỗ xuyên tâm vuông góc với dòng chảy, chặn hoàn toàn lưu chất.
• Công tắc giới hạn được tích hợp trong bộ điều khiển điện, xác định và dừng động cơ khi bi van đã đạt vị trí đóng hoặc mở hoàn toàn.
• Sau khi van đạt vị trí mong muốn (mở hoặc đóng), công tắc giới hạn sẽ gửi tín hiệu phản hồi về hệ thống điều khiển, xác nhận trạng thái hiện tại của van.
• Trong một số ứng dụng, van bi mặt bích có thể được điều khiển ở các góc mở khác nhau (không chỉ ON/OFF) để điều chỉnh lưu lượng dòng chảy.
• Nếu xảy ra lỗi hoặc sự cố, hệ thống có thể tự động ngắt điện để đảm bảo an toàn cho van và hệ thống.

IV. Các loại van bi mặt bích điều khiển điện phổ biến trên thị trường hiện nay

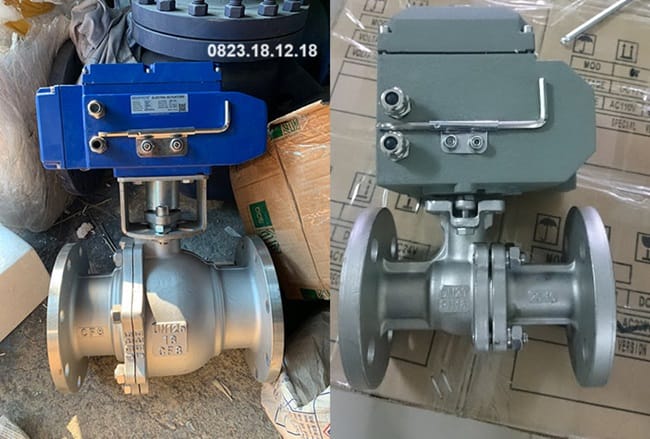

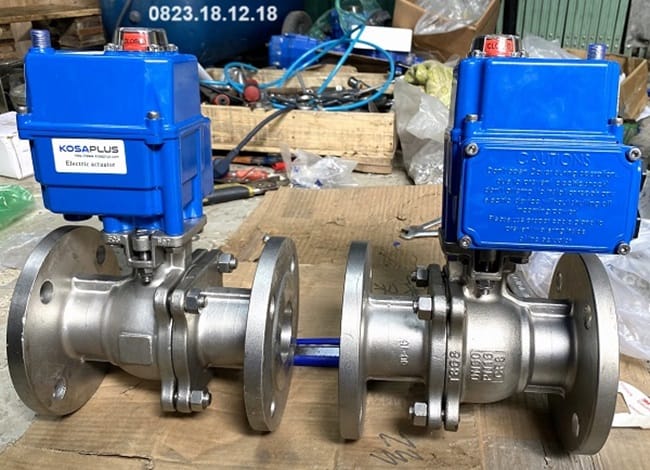

• Van bi inox điều khiển điện lắp bích: Van bi inox điều khiển điện lắp bích là một loại van bi được trang bị bộ điều khiển điện và có kết nối với hệ thống ống dẫn bằng kiểu lắp bích (flange). Đây là một giải pháp lý tưởng cho các hệ thống cần sự chính xác cao trong việc điều khiển dòng chảy và có yêu cầu về khả năng chịu được điều kiện khắc nghiệt. Thân van: Làm từ inox (thép không gỉ), đảm bảo độ bền cao, chống ăn mòn và khả năng chịu nhiệt tốt. Inox thường được chọn cho môi trường có độ ăn mòn cao như hóa chất, nước biển, hoặc trong các ngành công nghiệp thực phẩm.

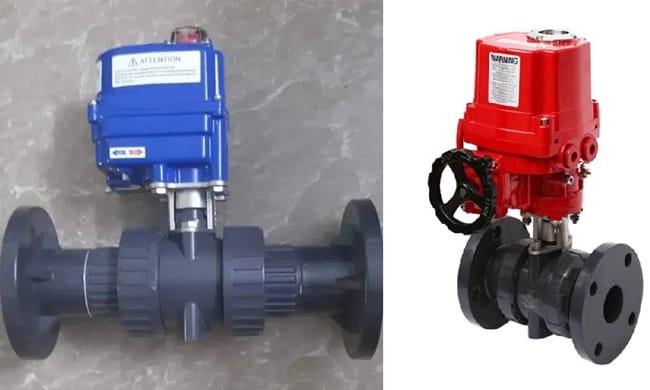

• Van bi nhựa mặt bích điều khiển điện:

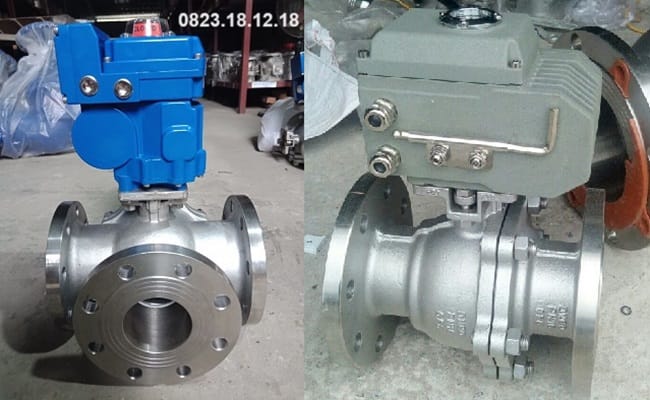

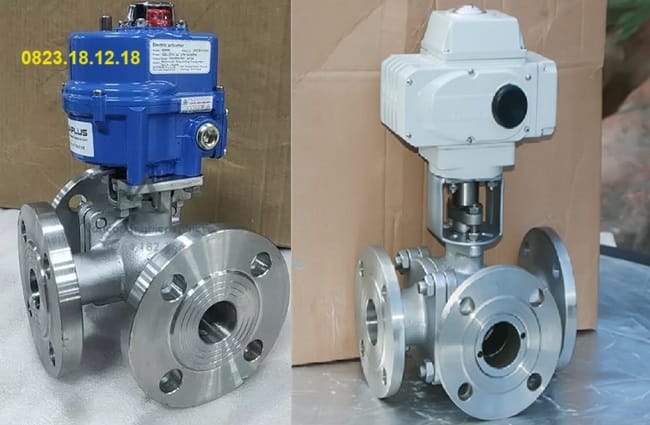

• Van bi mặt bích 3 ngã điều khiển điện: Van bi mặt bích 3 ngã điều khiển điện là một thiết bị quan trọng trong các hệ thống ống dẫn và điều khiển dòng chảy. Loại van này có khả năng phân phối hoặc trộn các chất lỏng hoặc khí qua ba hướng khác nhau, đồng thời được điều khiển bằng điện để nâng cao khả năng tự động hóa và chính xác trong quá trình vận hành. Bi van có ba cổng, cho phép phân phối hoặc chuyển hướng dòng chảy qua ba hướng khác nhau. Bi có thể được thiết kế theo nhiều kiểu khác nhau như dạng chữ T hoặc chữ L.

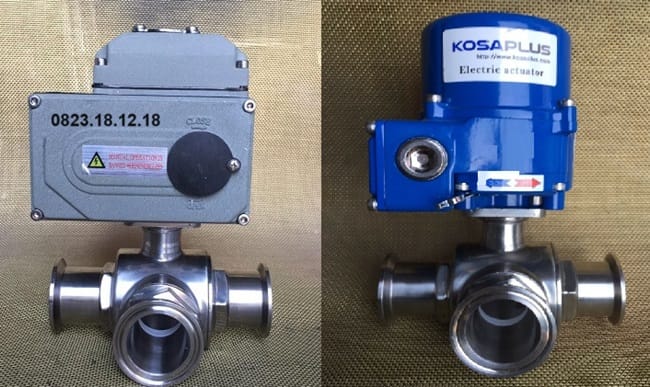

• Van bi mặt bích vi sinh điều khiển điện: Van bi mặt bích vi sinh điều khiển điện là một loại van bi được thiết kế đặc biệt cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao, thường được sử dụng trong ngành thực phẩm, dược phẩm, và các ngành công nghiệp yêu cầu điều kiện vệ sinh nghiêm ngặt. Thân van: Được làm từ vật liệu inox chất lượng cao, thường là inox 304 hoặc 316L, để đảm bảo khả năng chống ăn mòn và dễ dàng vệ sinh. Thân van có thiết kế mặt bích vi sinh, thường tuân theo các tiêu chuẩn như DIN 11864 hoặc SMS, cho phép kết nối với các đường ống vi sinh một cách chắc chắn và dễ dàng. Bi van: Được chế tạo từ inox, có bề mặt nhẵn và dễ vệ sinh. Bi van thường có thiết kế đặc biệt để phù hợp với các tiêu chuẩn vi sinh, giúp tránh các vấn đề về cặn bẩn và đảm bảo sự sạch sẽ trong quá trình vận hành.

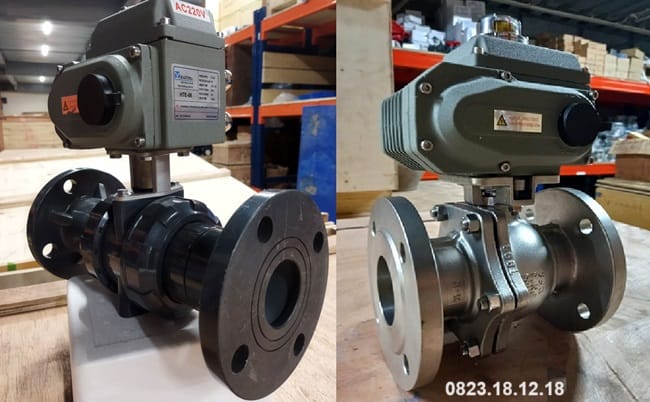

• Van bi mặt bích điều khiển điện Đài Loan: Van bi mặt bích điều khiển điện Đài Loan là một thiết bị được sản xuất tại Đài Loan, kết hợp giữa van bi mặt bích và bộ điều khiển điện để kiểm soát dòng chảy của các chất lỏng và khí. Các sản phẩm từ Đài Loan thường được đánh giá cao về chất lượng và hiệu suất, và van bi mặt bích điều khiển điện là một ví dụ điển hình.

• Van bi mặt bích đièu khiển điện Hàn Quốc: Van bi mặt bích điều khiển điện Hàn Quốc là thiết bị được thiết kế để kết hợp giữa tính năng của van bi mặt bích với bộ điều khiển điện, cho phép điều chỉnh lưu lượng và phân phối các chất lỏng, khí trong hệ thống. Các sản phẩm từ Hàn Quốc thường được đánh giá cao về chất lượng và hiệu suất, và van bi mặt bích điều khiển điện là một trong những sản phẩm tiêu biểu.
• Van bi mặt bích điều khiển điện ON/OFF: Van bi mặt bích điều khiển điện ON/OFF là loại van bi sử dụng hệ thống điều khiển điện để thực hiện các chức năng mở và đóng hoàn toàn, giúp kiểm soát lưu lượng của chất lỏng hoặc khí trong hệ thống. Đây là loại van đơn giản và phổ biến, thường được sử dụng trong các ứng dụng yêu cầu điều khiển chính xác và tự động hóa.
• Van bi mặt bích điều khiển điện tuyến tính: Van bi mặt bích điều khiển điện tuyến tính là một thiết bị đặc biệt trong hệ thống điều khiển công nghiệp, cho phép điều chỉnh lưu lượng chất lỏng hoặc khí một cách chính xác hơn so với các loại van ON/OFF đơn giản. Đây là loại van bi có khả năng điều chỉnh ở nhiều mức độ khác nhau thay vì chỉ mở hoặc đóng hoàn toàn.

V. Tại sao nên mua van bi mặt bích điều khiển điện?

Van bi mặt bích điều khiển điện là một thiết bị quan trọng trong nhiều hệ thống công nghiệp và xử lý, và việc chọn mua loại van này có nhiều lợi ích đáng kể. Dưới đây là một số lý do chính tại sao bạn nên xem xét việc mua van bi mặt bích điều khiển điện:

1. Kiểm Soát Chính Xác Và Tự Động

• Điều chỉnh chính xác: Van bi điều khiển điện cho phép điều chỉnh lưu lượng và phân phối chất lỏng hoặc khí với độ chính xác cao, nhờ vào khả năng điều khiển góc mở của bi van.
• Tự động hóa: Hệ thống điều khiển điện tự động hóa quá trình vận hành, giảm thiểu sự can thiệp thủ công và cải thiện hiệu suất hệ thống.

2. Dễ Dàng Tích Hợp Vào Hệ Thống

• Kết nối bích: Thiết kế mặt bích giúp việc lắp đặt và kết nối với hệ thống đường ống trở nên dễ dàng và chắc chắn.
• Tích hợp với hệ thống điều khiển: Van bi điều khiển điện có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động, bao gồm PLC và SCADA, giúp quản lý và điều khiển dòng chảy từ xa.

3. Độ Bền Cao Và Khả Năng Chịu Ăn Mòn

• Vật liệu chất lượng cao: Các van bi mặt bích thường được chế tạo từ vật liệu chống ăn mòn như inox, thép, hoặc đồng, giúp chúng hoạt động hiệu quả trong các môi trường khắc nghiệt và có khả năng chịu áp lực và nhiệt độ cao.
• Độ bền và tuổi thọ: Thiết kế chắc chắn và vật liệu bền bỉ đảm bảo van có tuổi thọ dài và ít phải bảo trì, giúp tiết kiệm chi phí vận hành.

4. Tiết Kiệm Chi Phí Và Nâng Cao Hiệu Quả

• Tiết kiệm năng lượng: Việc điều khiển chính xác lưu lượng giúp giảm lãng phí năng lượng và nguyên liệu, làm cho hệ thống hoạt động hiệu quả hơn.
• Giảm chi phí bảo trì: Với thiết kế bền bỉ và ít cần bảo trì, chi phí bảo trì và thay thế van sẽ được giảm thiểu.

5. Ứng Dụng Đa Dạng

• Đa năng: Van bi mặt bích điều khiển điện có thể được sử dụng trong nhiều lĩnh vực khác nhau như hệ thống cấp nước, xử lý nước thải, ngành thực phẩm, dược phẩm, hóa chất, và HVAC.
• Tùy chỉnh theo yêu cầu: Có thể chọn van với các thông số kỹ thuật khác nhau (kích cỡ, áp suất, nhiệt độ làm việc) để phù hợp với yêu cầu cụ thể của ứng dụng.

6. An Toàn Và Tin Cậy

• Bảo vệ chống rò rỉ: Van bi thường có thiết kế kín để ngăn chặn rò rỉ, đảm bảo an toàn cho hệ thống.
• Độ tin cậy cao: Hệ thống điều khiển điện cung cấp khả năng vận hành ổn định và đáng tin cậy, giúp giảm thiểu sự cố và gián đoạn trong quá trình vận hành.

7. Tính Năng Tiên Tiến

• Tính năng điều khiển từ xa: Van điều khiển điện có thể được điều khiển từ xa, cho phép quản lý và giám sát hệ thống dễ dàng hơn.
• Chức năng điều chỉnh linh hoạt: Các bộ điều khiển điện thường đi kèm với các tính năng như điều chỉnh tuyến tính, điều khiển tốc độ, và phản hồi tín hiệu, giúp tối ưu hóa hoạt động của hệ thống.

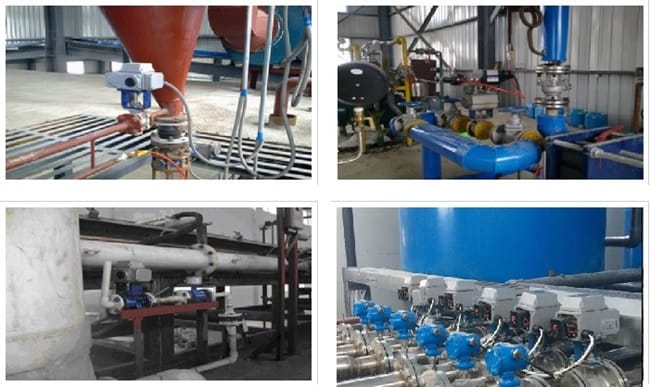

VI. Ứng dụng thực tế của van bi mặt bích điều khiển điện

Van bi mặt bích điều khiển điện được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ vào tính tự động hóa, độ bền cao, và khả năng hoạt động ổn định trong các điều kiện môi trường khác nhau. Dưới đây là một số ứng dụng thực tế của loại van này:

1. Hệ Thống Cấp Nước và Xử Lý Nước Thải

• Cấp nước: Van bi mặt bích điều khiển điện được sử dụng trong các hệ thống cấp nước sạch cho thành phố, khu công nghiệp, và các khu dân cư.
• Xử lý nước thải: Van được sử dụng để kiểm soát lưu lượng nước thải trong các nhà máy xử lý nước thải, giúp quản lý quy trình xử lý nước một cách hiệu quả.

2. Ngành Dầu Khí

• Dẫn dầu và khí đốt: Van bi mặt bích điều khiển điện được sử dụng trong các đường ống dẫn dầu và khí đốt, đảm bảo kiểm soát chính xác lưu lượng và áp suất của các chất lỏng và khí.
• Nhà máy lọc dầu: Trong các nhà máy lọc dầu, van giúp kiểm soát các quá trình chưng cất, tinh chế và vận chuyển dầu.

3. Ngành Hóa Chất

• Xử lý hóa chất: Van bi mặt bích điều khiển điện được sử dụng để kiểm soát dòng chảy của các hóa chất, axit, bazơ trong các nhà máy hóa chất, giúp đảm bảo an toàn và hiệu quả trong sản xuất.
• Bảo vệ môi trường: Van giúp kiểm soát việc xả thải các hóa chất ra môi trường, ngăn ngừa ô nhiễm và giảm thiểu rủi ro.

4. Ngành Thực Phẩm và Đồ Uống

• Quy trình sản xuất: Van được sử dụng trong các quy trình sản xuất thực phẩm, đồ uống để kiểm soát dòng chảy của nguyên liệu như nước, sữa, bia, và các loại dung dịch khác.
• Vệ sinh an toàn: Các van làm từ inox không gỉ đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, ngăn ngừa sự phát triển của vi khuẩn.

5. Ngành Dược Phẩm

• Sản xuất thuốc: Van bi mặt bích điều khiển điện giúp kiểm soát lưu lượng của các dung dịch và hóa chất trong quy trình sản xuất thuốc.
• Quy trình pha trộn: Van được sử dụng trong các quy trình pha trộn và đóng gói để đảm bảo liều lượng chính xác.

6. Ngành Điện Lực

• Nhà máy điện: Van bi mặt bích điều khiển điện được sử dụng trong các hệ thống làm mát, hơi nước, và nhiên liệu trong nhà máy điện, giúp kiểm soát quá trình vận hành một cách an toàn và hiệu quả.
• Hệ thống truyền tải nhiệt: Van điều khiển dòng chảy của nước nóng hoặc hơi nước trong các hệ thống sưởi ấm và truyền tải nhiệt.

7. Công Nghiệp Năng Lượng Tái Tạo

• Nhà máy năng lượng mặt trời và gió: Van được sử dụng trong các hệ thống tuần hoàn và làm mát trong các nhà máy năng lượng mặt trời và gió, giúp điều chỉnh lưu lượng chất lỏng hoặc khí.

8. Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning)

• Điều hòa không khí: Van bi mặt bích điều khiển điện được sử dụng trong các hệ thống HVAC để điều chỉnh luồng không khí, nước lạnh hoặc nước nóng, đảm bảo nhiệt độ và độ ẩm ổn định trong các tòa nhà.

9. Ngành Công Nghiệp Giấy và Bột Giấy

• Quy trình sản xuất giấy: Van điều khiển dòng chảy của bột giấy và các hóa chất khác trong quá trình sản xuất giấy.
• Xử lý nước tái chế: Van cũng được sử dụng trong các hệ thống xử lý nước tái chế trong nhà máy giấy.

10. Ngành Công Nghiệp Kim Loại và Khai Khoáng

• Xử lý kim loại: Van bi mặt bích điều khiển điện giúp kiểm soát các quy trình xử lý và làm sạch kim loại trong các nhà máy luyện kim.
• Khai thác mỏ: Van được sử dụng để kiểm soát dòng chảy của nước, dầu, và các hóa chất trong quá trình khai thác mỏ.

VII. Báo giá sản phẩm van bi mặt bích điều khiển điện

Tùy thuộc vào vật liệu, kích cỡ và các tính năng bổ sung như mặt bích, cơ cấu điều khiển,… mà giá bán sản phẩm sẽ có sự chênh lệch.
