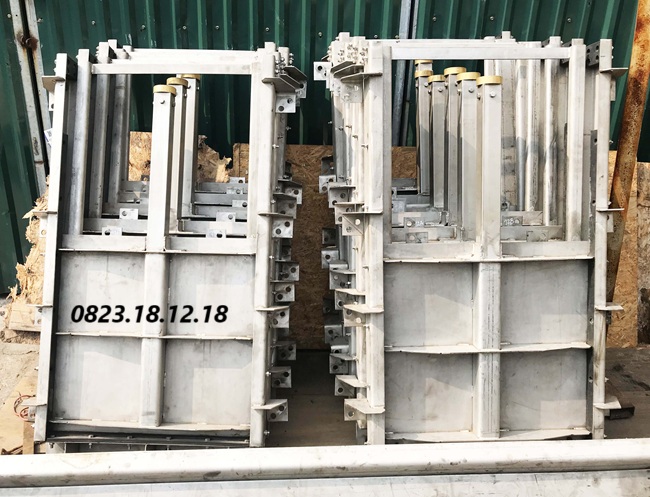

Van cửa phai

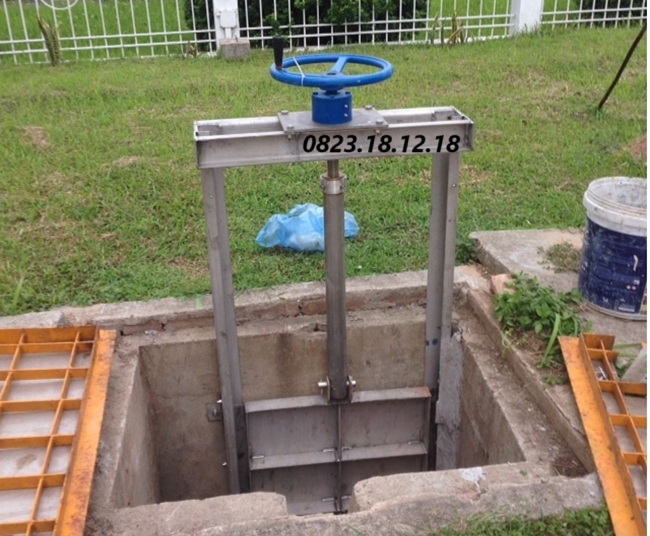

Van cửa phai (tiếng Anh: Penstock) hay còn gọi là van dao vuông là một loại van công nghiệp được thiết kế dạng tấm trượt, dùng để kiểm soát, ngăn chặn hoặc điều tiết dòng chảy của chất lỏng (thường là nước) trong các hệ thống đường ống, kênh mương, hoặc cống thoát nước. Tên gọi “van dao vuông” xuất phát từ hình dáng phổ biến của nó – thường là hình vuông hoặc chữ nhật, với cơ chế hoạt động giống như một con dao cắt ngang dòng chảy.

Van dao vuông có kích thước lớn hơn so với các loại van thông thường như van bướm hay van cổng, và được chế tạo từ các vật liệu bền bỉ như thép không gỉ, thép mạ kẽm, hoặc inox, giúp nó chịu được áp suất cao và môi trường khắc nghiệt. Đây là thiết bị lý tưởng cho các công trình cần kiểm soát lưu lượng nước lớn, từ hệ thống thủy lợi, đập thủy điện, đến các nhà máy xử lý nước thải.

II. Cấu tạo và nguyên lý hoạt động của van cửa phai

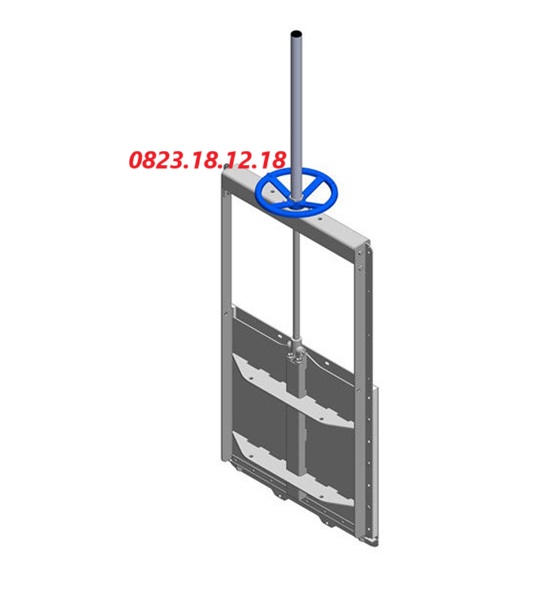

Cấu tạo van cửa phai:

Van cổng vuông gồm các bộ phận chính:

• Thân van: Thường làm từ inox, gang hoặc thép kháng mài mòn.
• Cánh van (Cửa phai): Di chuyển lên xuống để đóng/mở dòng chảy.
• Trục van: Liên kết giữa tay quay và cánh van.
• Hệ thống điều khiển: Bằng tay quay, bị trục quay hoặc mô-tơ điện.
• Gioăng làm kín: Tăng độ kín nước, ngăn chảy rò rỉ.

Nguyên lý hoạt động của van cửa phai

Khi van cửa phai ở trạng thái đóng, cánh van ép chặt vào gioăng làm kín, ngăn không cho nước chảy qua. Lực ép này giúp đảm bảo không có rò rỉ, giữ dòng nước ổn định theo yêu cầu hệ thống.

Khi cần mở, người vận hành quay tay quay hoặc kích hoạt mô-tơ điện, trục van sẽ kéo cánh van lên, tạo khe hở cho dòng nước chảy qua. Tốc độ đóng/mở có thể điều chỉnh tùy vào cơ chế vận hành của van.

III. Thông số kĩ thuật của van dao vuông

Thông số kĩ thuật của van dao vuông:

• Kích thước: Từ 200mm đến 2000mm
• Vật liệu: Gang, inox, thép
• Áp suất làm việc: 0.1 – 1.0 MPa
• Nhiệt độ làm việc: -10°C đến 80°C
• Cơ chế vận hành: Tay quay, mô-tơ điện, khí nén
• Kiểu lắp đặt: Lắp bích, lắp đặt trên kênh xả
• Mức độ kín nước: Đạt tiêu chuẩn chống rò rỉ theo ISO
• Xuất xứ: China, Vietnam, Korea, Japan…
• Bảo hành 1 năm; đầy đủ COCQ

IV. Phân loại van cửa phai

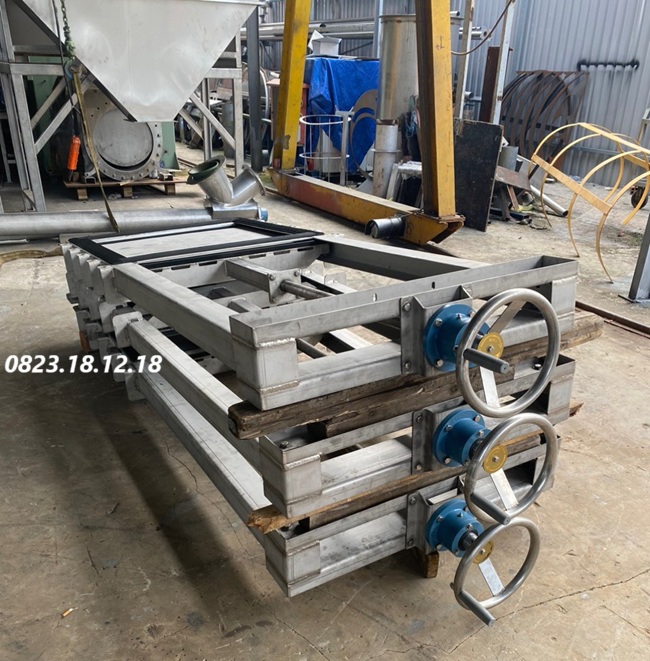

1. Van cửa phai Inox

• Đặc Điểm: Được chế tạo từ thép không gỉ (inox), van cửa phai inox có khả năng chống ăn mòn cao, đặc biệt phù hợp cho môi trường ẩm ướt hoặc tiếp xúc với hóa chất.
• Ưu Điểm: Độ bền cao, dễ dàng vệ sinh và bảo trì, thích hợp cho các ứng dụng cần độ sạch và an toàn vệ sinh thực phẩm.
• Ứng Dụng: Thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất và môi trường biển.

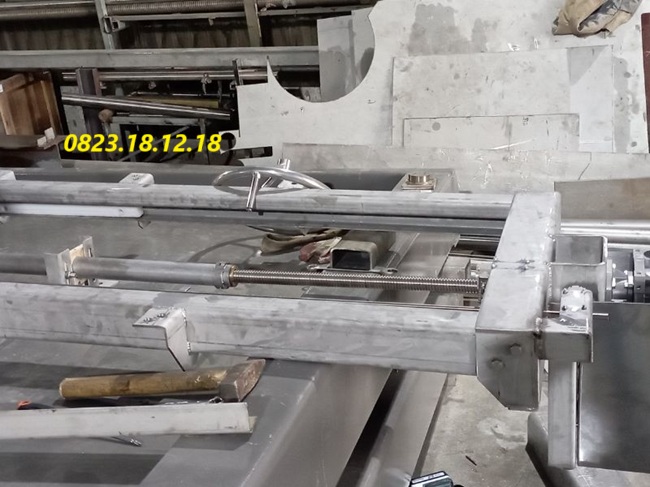

2. Van cửa phai thép

• Đặc Điểm: Van cửa phai thép được làm từ thép carbon hoặc thép hợp kim, có khả năng chịu nhiệt và áp suất cao.
• Ưu Điểm: Độ bền và khả năng chịu tải tốt, thích hợp cho các ứng dụng công nghiệp nặng.
• Ứng Dụng: Sử dụng trong nhà máy, hệ thống cấp nước, phòng cháy chữa cháy và các ứng dụng công nghiệp khác.

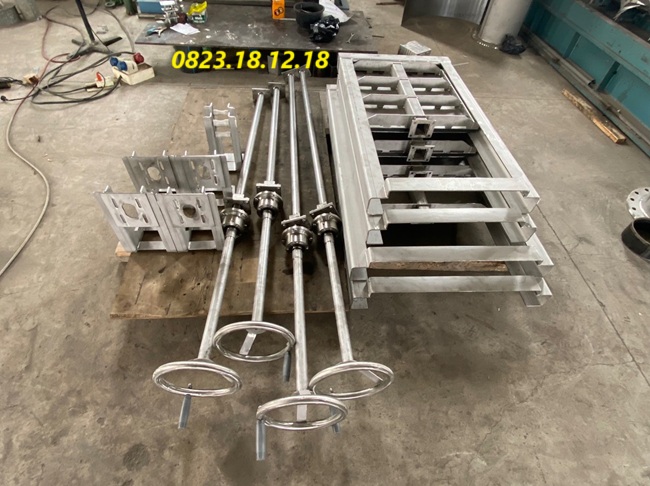

3. Van cửa phai tay quay

• Đặc Điểm: Loại van này được điều khiển bằng tay thông qua một cần quay, giúp mở hoặc đóng van một cách dễ dàng.
• Ưu Điểm: Dễ sử dụng, không cần nguồn điện hay khí nén để vận hành, tiết kiệm chi phí.
• Ứng Dụng: Thường được sử dụng trong các hệ thống nhỏ hoặc nơi có ít yêu cầu về tự động hóa.

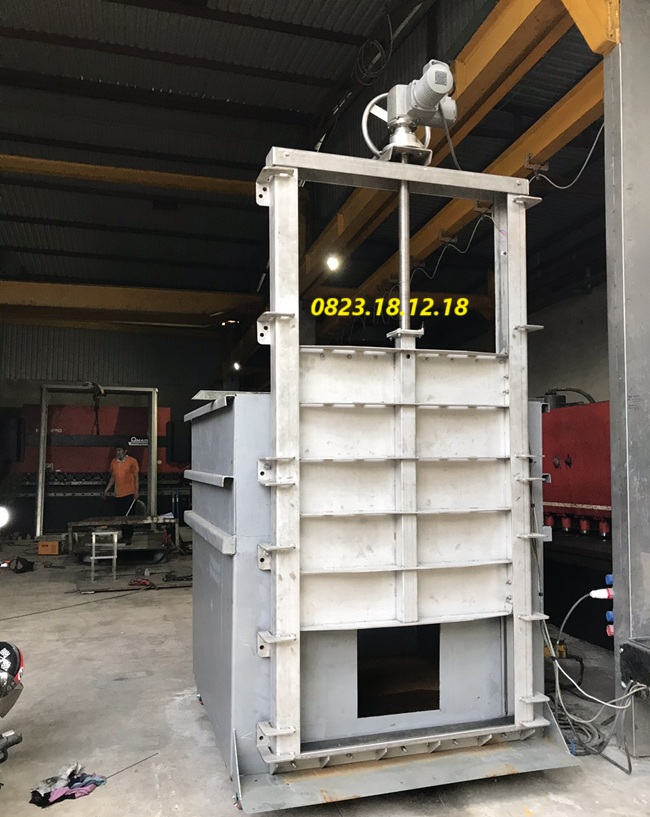

4. Van dao vuông điều khiển điện

• Đặc Điểm: Van được điều khiển bằng điện, thường tích hợp với hệ thống tự động hóa, cho phép điều chỉnh dòng chảy một cách chính xác.
• Ưu Điểm: Tăng độ chính xác và hiệu quả trong việc kiểm soát dòng chảy, dễ dàng tích hợp vào hệ thống điều khiển trung tâm.
• Ứng Dụng: Thích hợp cho các nhà máy, hệ thống xử lý nước thải và các ứng dụng công nghiệp yêu cầu tự động hóa cao.

5. Van dao vuông điều khiển khí nén

• Đặc Điểm: Van được điều khiển bằng áp lực khí nén, thường sử dụng trong các hệ thống cần tốc độ mở đóng nhanh.
• Ưu Điểm: Tốc độ phản hồi nhanh, khả năng hoạt động liên tục, thích hợp cho các ứng dụng yêu cầu điều khiển tự động và chính xác.
• Ứng Dụng: Sử dụng trong các nhà máy chế biến thực phẩm, hệ thống tự động hóa ngành công nghiệp và các ứng dụng yêu cầu điều khiển dòng chảy nhanh chóng.

V. Ưu điểm và nhược điểm của van dao vuông

Ưu Điểm

• Điều tiết hiệu quả: Kiểm soát dòng chảy chính xác.
• Độ bền cao: Chịu ăn mòn, tuổi thọ 10-50 năm.
• Dễ lắp đặt: Thiết kế đơn giản, tùy chỉnh linh hoạt.
• Độ kín tốt: Ngăn rò rỉ gần 100%.
• Vận hành linh hoạt: Thủ công hoặc tự động.
• Tiết kiệm dài hạn: Ít bảo trì, chi phí vận hành thấp.

Nhược Điểm

• Chi phí ban đầu cao: Đắt hơn van thông thường.
• Cần bảo trì: Gioăng, vít me dễ mòn nếu không chăm sóc.
• Nặng và lớn: Khó vận chuyển, lắp đặt.

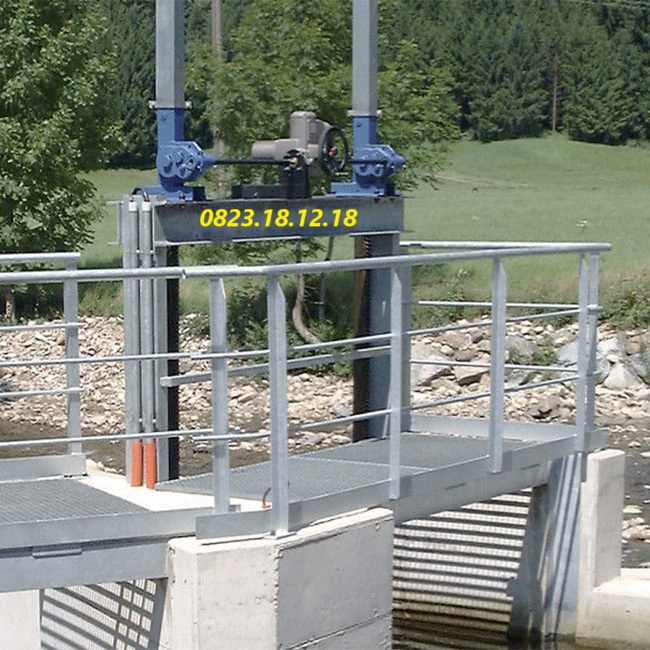

VI. Ứng dụng của van cửa phai phổ biến hiện nay

Van cửa phai (van dao vuông) là thiết bị quan trọng trong nhiều lĩnh vực, phổ biến:

1. Hệ thống thoát nước: Kiểm soát dòng chảy trong thoát nước mưa và nước thải, ngăn ngừa tràn nước.
2. Ngành công nghiệp: Ngăn chặn nước xâm nhập vào khu vực sản xuất và kiểm soát dòng chảy chất lỏng.
3. Hệ thống xử lý nước thải: Đảm bảo quá trình xử lý nước thải diễn ra hiệu quả, ngăn nước thải trở lại hệ thống.
4. Nông nghiệp: Kiểm soát dòng chảy trong các hệ thống tưới tiêu, tiết kiệm nước cho cây trồng.
5. Hệ thống PCCC: Quản lý dòng nước trong các hệ thống phòng cháy chữa cháy.
6. Hệ thống cấp nước: Đảm bảo cung cấp nước ổn định và an toàn cho hộ gia đình và cơ sở kinh doanh.
7. Ngành thực phẩm và dược phẩm: Kiểm soát dòng chảy chất lỏng trong quy trình sản xuất cần vệ sinh.

VII. Báo giá sản phẩm van dao vuông

Công Ty TNHH THIẾT BỊ ĐIẾN TS chuyên cung cấp Van cửa phai, van dao vuông chất lượng cao, đảm bảo hiệu suất hoạt động ổn định, bền bỉ, phù hợp cho các hệ thống xả nước, thoát nước công nghiệp và các ứng dụng xử lý nước.

Chúng tôi cam kết cung cấp sản phẩm chính hãng, giá cả tốt nhất, giao hàng nhanh chóng và dịch vụ hỗ trợ chuyên nghiệp. Liên hệ ngay để nhận báo giá chi tiết và tư vấn kỹ thuật thông qua:

Hotline: 0823.18.12.18

Email: thietbidients97@gmail.com
