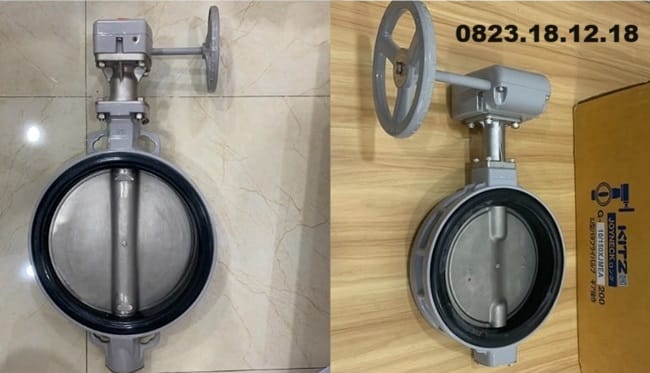

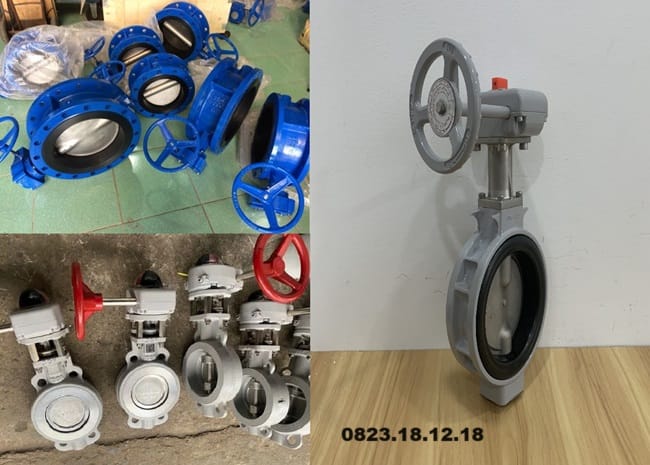

Van bướm tay quay

I. Tìm hiểu về van bướm tay quay

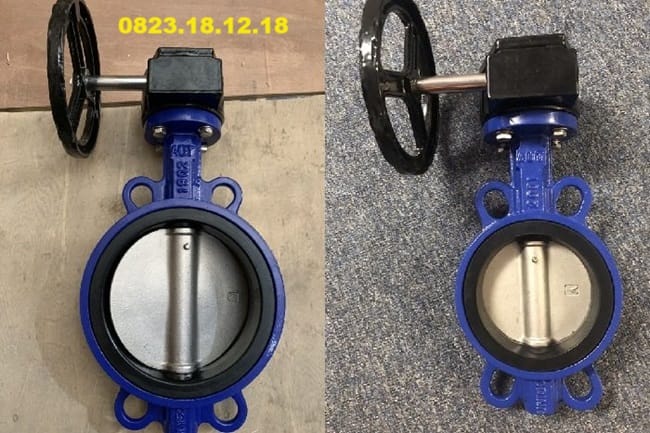

Phần vô lăng có thể nằm trên trục quay của van hoặc tạo thành một góc vuông với trục van, nhưng đều liên kết với trục để điều khiển hoạt động quay của đĩa van bên trong. Dạng này được sử dụng nhiều, đặc biệt trong các hệ thống đường ống lớn, nhờ tích hợp thêm bộ trợ lực giúp vận hành nhẹ nhàng hơn.

Van bướm tay quay là loại van 2 chiều, dùng tay quay vô lăng để điều chỉnh trạng thái đóng mở của van. Loại van này có xuất xứ từ nhiều quốc gia như Malaysia, Thổ Nhĩ Kỳ, Hàn Quốc, Trung Quốc, và Đài Loan.

II. Thông số kỹ thuật van bướm tay quay

VAN BƯỚM TAY QUAY CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích cỡ sản phẩm: DN50 – DN600
• Nhiệt độ hoạt động: -10 – 253°C
• Áp lực làm việc: 10PN, 16PN, 25PN, 40PN (tương đương 10 bar, 16 bar, 25 bar, 40 bar).
• Kiểu kết nối: Wafer, tai bích, mặt bích.
• Tiêu chuẩn: BS, JIS, ANSI, DIN.
• Môi trường hoạt động: Nước sạch, nước thải, gas, xăng, khí, hóa chất,…
• Vật liệu chế tạo thân, đĩa, trục: Inox 304 – 316, nhựa UPVC-CPVC-PVC, gang, thép WCB – A105.
• Gioăng làm kín: EPDM, PTFE, NBR. Các vật liệu này được sử dụng làm gioăng hay vòng làm kín, đặt giữa thân và đĩa van.
• Hãng sản xuất: YDK, BTL, WONIL, ARV.
• Xuất xứ: Malaysia, Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc
• Bảo hành 1 năm

III. Cấu tạo và nguyên lý hoạt động của van bướm tay quay

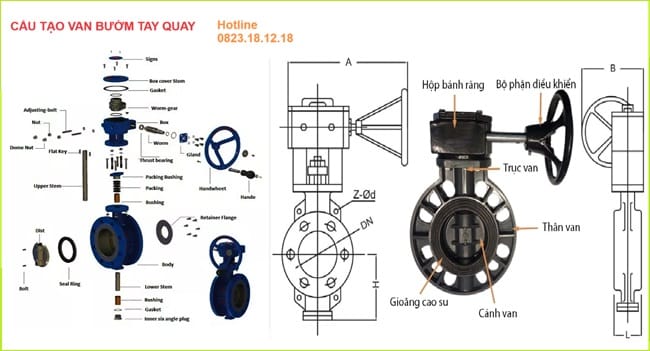

1. Cấu tạo của van bướm tay quay

Cấu tạo chung của van bướm tay quay như sau:

• Thân van: Thân van được làm bằng các vật liệu như gang, thép, PVC, inox… Thân van có dạng hình trụ, với đường kính và chiều dài phù hợp với ứng dụng.
• Đĩa van: Đĩa van (còn gọi là cánh van) là bộ phận chính điều khiển việc mở và đóng của van. Đĩa van thường được làm bằng các vật liệu như gang, thép, inox hoặc vật liệu composite. Đĩa van có dạng tròn hoặc hình đa giác.
• Trục van: Trục van kết nối đĩa van với tay quay. Trục van thường được làm bằng thép hoặc inox.
• Tay quay: Tay quay được gắn vào trục van, dùng để điều khiển việc mở và đóng van. Tay quay có thể được làm bằng gang, thép hoặc nhựa.
• Vòng đệm: Vòng đệm (gioăng) được lắp đặt giữa thân van và đĩa van nhằm tạo kín khít khi van đóng.
• Ổ đỡ trục: Ổ đỡ trục giữ cho trục van có thể quay nhẹ nhàng.

2. Nguyên lý hoạt động của van bướm tay quay

IV. Các loại van bướm tay quay phổ biến trên thị trường hiện nay

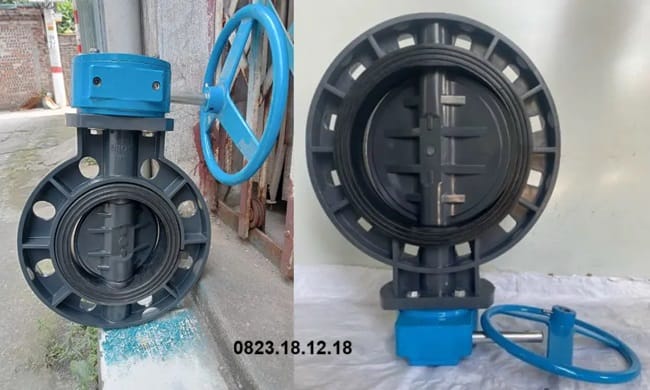

1. Van bướm nhựa tay quay

Van bướm nhựa tay quay là một loại van bướm được làm từ nhựa và vận hành bằng tay quay vô lăng, thường được sử dụng để điều khiển và ngăn chặn dòng chảy của các chất lỏng hoặc khí.

Ưu điểm của van bướm nhựa tay quay là trọng lượng nhẹ, khả năng chống ăn mòn tốt, dễ lắp đặt và vận hành. Chúng thường được sử dụng trong các hệ thống xử lý nước, hóa chất, thực phẩm và các ứng dụng khác đòi hỏi khả năng chịu hóa chất.

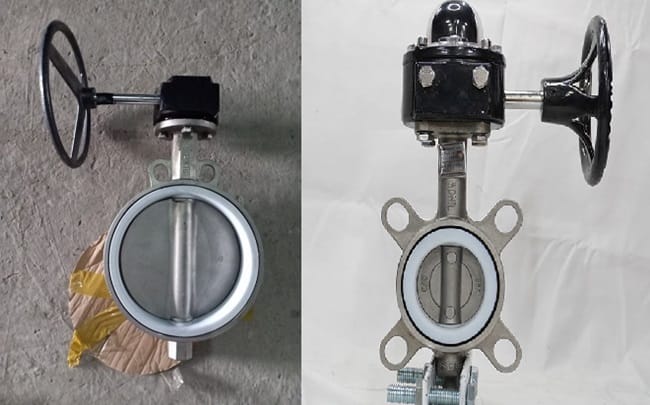

2. Van bướm inox tay quay

Van bướm inox tay quay là một loại van bướm được làm từ inox và vận hành bằng tay quay vô lăng. Van bướm inox là một lựa chọn tốt khi yêu cầu độ bền, chịu nhiệt và chống ăn mòn cao hơn so với van bướm nhựa.

Ứng dụng:

• Thường được sử dụng trong các hệ thống xử lý nước, hóa chất, dầu khí, thực phẩm, v.v.
• Khả năng chịu nhiệt và chống ăn mòn tốt, phù hợp với các môi trường khắc nghiệt.

Ưu điểm:

• Độ bền và tuối thọ cao hơn so với van bướm nhựa.
• Có khả năng chịu nhiệt tốt hơn van bướm nhựa tay quay.
• Phù hợp với các ứng dụng đòi hỏi vật liệu chịu hóa chất và điều kiện khắc nghiệt.

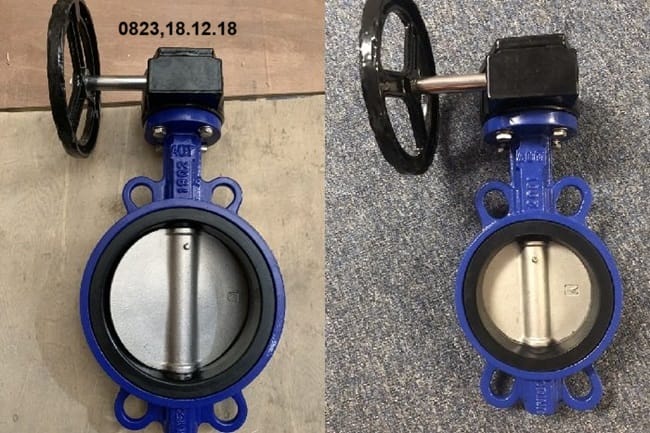

3. Van bướm gang tay quay

• Về van bướm gang tay quay, đây cũng là một loại van công nghiệp với những đặc điểm như sau:
• Vật liệu chính:
  – Thân van và đĩa van (cánh van) được làm từ gang.
  – Gang là một vật liệu rẻ hơn so với inox nhưng vẫn có độ bền và khả năng chịu nhiệt tốt.
• Ứng dụng:
  – Được sử dụng trong nhiều lĩnh vực công nghiệp như xử lý nước, hóa chất, dầu khí,…
  – Phù hợp với các ứng dụng có điều kiện hoạt động thông thường, không quá khắc nghiệt.
• Ưu điểm:
  – Giá thành rẻ hơn so với inox.
  – Vẫn có độ bền và khả năng chịu nhiệt tốt.
  – Dễ bảo trì, sửa chữa.

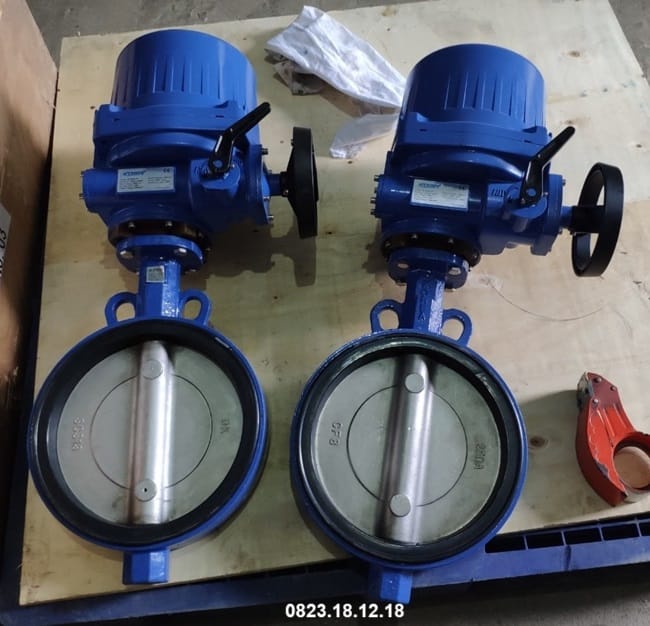

4. Van bướm tay quay điều khiển điện

Van bướm tay quay điều khiển bằng điện là một loại thiết bị thường được lắp đặt trên đường ống nhằm đóng/mở hoặc điều tiết dòng chảy của các loại lưu chất. Chúng được vận hành bằng nguồn điện áp 24V, 220V hoặc 380V.

Đặc điểm nổi bật của dòng van bướm này là sự kết hợp giữa điều khiển điện tự động và tính năng vận hành bằng tay. Thiết kế của chúng bao gồm một tay quay vô lăng, giúp người sử dụng có thể dễ dàng thao tác đóng/mở van khi xảy ra sự cố mất điện hoặc hỏng hóc bất ngờ.

Việc trang bị thêm tay quay vô lăng không chỉ mang lại sự linh hoạt trong vận hành, mà còn giúp việc thao tác trở nên nhẹ nhàng và dễ dàng hơn rất nhiều so với các loại van bướm điện thông thường chỉ có lục lăng. Đây là một ưu điểm đáng chú ý của dòng van bướm điều khiển bằng điện này.

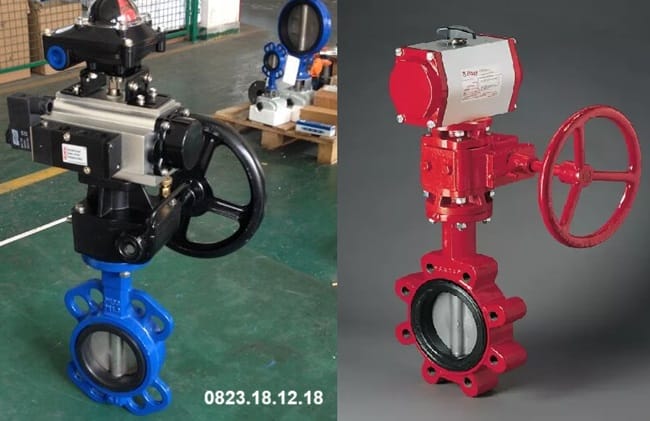

5. Van bướm tay quay điều khiển khí nén

Van bướm điều khiển bằng khí nén với tay quay là một loại van đặc biệt, kết hợp giữa điều khiển khí nén tự động và thao tác thủ công. Khác với các loại van bướm thông thường, van này được trang bị thêm một tay quay ở trên thân, giúp người dùng có thể vận hành van một cách thủ công khi xảy ra sự cố mất nguồn khí nén.

Tính năng này mang lại sự linh hoạt và an toàn cho người sử dụng. Khi gặp sự cố về nguồn khí nén, họ có thể nhachóng chuyển sang chế độ vận hành bằng tay quay để kiểm tra và khắc phục lỗi. Điều này giúp đảm bảo hoạt động ổn định của hệ thống.

Ngoài ra, dòng van bướm điều khiển bằng khí nén này được chế tạo từ nhiều chất liệu khác nhau, đáp ứng được các yêu cầu khắt khe về nhiệt độ, ăn mòn và các đặc tính khác của dòng lưu chất. Các kích cỡ từ DN50 đến DN800 cũng giúp đáp ứng đa dạng nhu cầu lắp đặt trên các công trình.

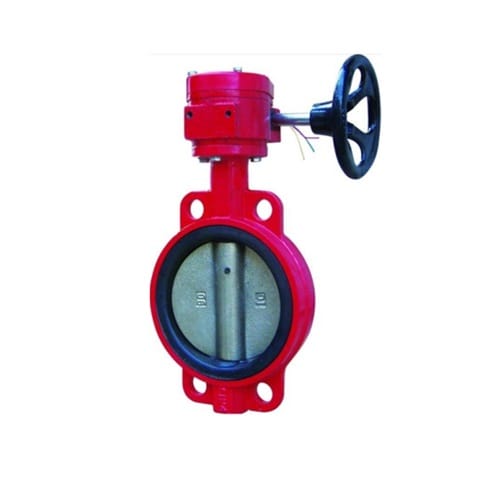

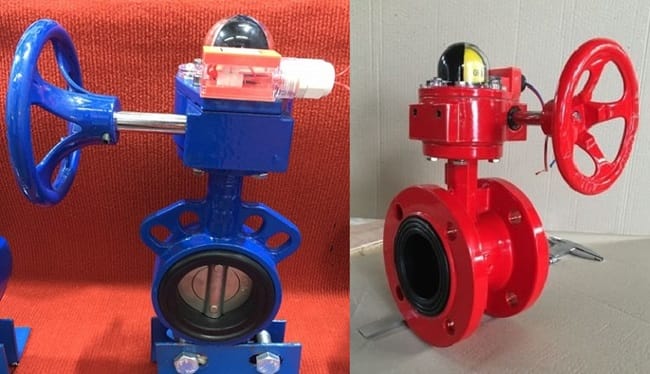

6. Van bướm tay quay tín hiệu điện

Dòng van bướm tín hiệu điện (Electric Signal Butterfly Valve) là một giải pháp hiện đại và tiện ích trong việc kiểm soát và giám sát các hệ thống quan trọng. Điểm nổi bật của loại van này là tích hợp một bộ phận tín hiệu điện trên đầu điều khiển tay quay.

Nhờ có bộ tín hiệu điện này, người vận hành có thể dễ dàng theo dõi và nắm bắt được trạng thái mở/đóng của van bướm, cũng như các góc độ điều khiển khác. Điều này giúp kiểm soát chặt chẽ quá trình vận hành của toàn hệ thống.

Về cấu tạo, van bướm tín hiệu điện được thiết kế với vô lăng tay quay điều khiển, và có thể chế tạo từ các chất liệu như inox, gang v.v. Các sản phẩm thường được nhập khẩu từ các thương hiệu lớn, đảm bảo chất lượng tốt nhất.

7. Van bướm tay quay 2 mặt bích

Van bướm mặt bích tay quay là một phiên bản khác của van bướm mặt bích truyền thống, được thiết kế với những đặc điểm riêng biệt.

Cũng như các loại van bướm khác, van bướm mặt bích tay quay được sử dụng để điều khiển, đóng hoặc mở dòng chảy trong các hệ thống đường ống thông qua cơ chế vô lăng.

Điểm khác biệt chủ yếu là cách thức lắp đặt. Thay vì sử dụng kiểu wafer như những mẫu van bướm wafer truyền thống, van bướm mặt bích được thiết kế với hai mặt bích được gắn chặt vào thân van.

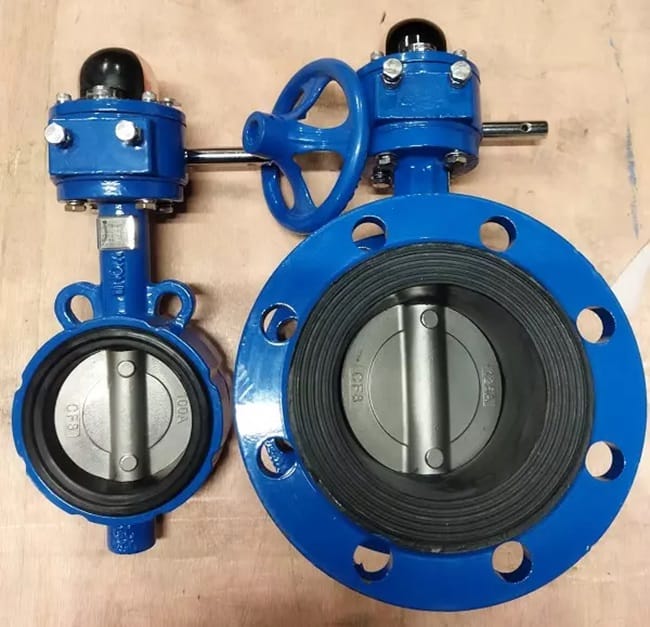

8. Van bướm tay quay Hàn Quốc

Van bướm tay quay xuất xứ Hàn Quốc là một sản phẩm đáng chú ý trong các hệ thống đường ống công nghiệp, nổi tiếng với một số loại lớn như Van bướm tay quay Wonil, Joeun, Samwoo, YDK… Chúng được thiết kế để đáp ứng các yêu cầu khắt khe của những ứng dụng có quy mô lớn, từ đường kính DN40 đến DN500.

Một trong những ưu điểm nổi bật của loại van này là khả năng tiết kiệm chi phí lắp đặt cũng như hiệu quả vận hành tối ưu. Được sản xuất trên dây chuyền công nghệ hiện đại và tuân thủ các tiêu chuẩn châu Âu, chúng đạt được chất lượng và độ tin cậy cao.

Các đặc tính nổi bật như chất lượng, hiệu suất và tính linh hoạt đã giúp van bướm tay quay Hàn Quốc trở thành một lựa chọn hàng đầu trong nhiều ứng dụng kỹ thuật tại Việt Nam.

9. Van bướm tay quay Malaysia

Van bướm tay quay Malaysia là một loại van công nghiệp phổ biến và được sử dụng rộng rãi tại Malaysia cũng như các nước khác trong khu vực Đông Nam Á với các nhãn hàng nổi tiếng như Van bướm tay quay AUT Malaysia, Van bướm tay quay ARV Malaysia,…

10. Van bướm tay quay Trung Quốc

Van bướm tay quay Trung Quốc là một lựa chọn hấp dẫn cho những khách hàng muốn tiết kiệm chi phí.

Với nhu cầu tiết kiệm chi phí, nhiều khách hàng lựa chọn van bướm tay quay được sản xuất tại Trung Quốc. Những sản phẩm này có ưu điểm về giá thành rẻ hơn so với các dòng van bướm tay quay từ các quốc gia khác như Hàn Quốc, Đài Loan hay Malaysia.

Đối với những ứng dụng không yêu cầu vận hành thường xuyên, van bướm tay quay Trung Quốc là một lựa chọn đáng cân nhắc. Sản phẩm vận hành dễ dàng và phù hợp cho các vị trí ít sử dụng. Điểm nổi bật còn có thể kể đến như màu sơn đẹp mắt.

V. Van bướm tay quay có những ưu điểm và nhược điểm gì?

1. Ưu điểm của van bướm tay quay

• Dễ dàng vận hành: Tay quay giúp dễ dàng điều chỉnh và kiểm soát trạng thái mở/đóng của van, đặc biệt là khi sử dụng bộ hộp số.
• Kích thước và trọng lượng nhỏ: Van bướm tay quay thường có thiết kế gọn nhẹ, giúp tiết kiệm không gian và dễ dàng lắp đặt trong các khu vực hạn chế.
• Chi phí hợp lý: So với nhiều loại van khác, van bướm tay quay thường có chi phí thấp hơn, đặc biệt là trong các ứng dụng không yêu cầu các tính năng đặc biệt.
• Khả năng kiểm soát lưu lượng tốt: Van có thể điều chỉnh lưu lượng một cách chính xác nhờ vào khả năng mở/đóng theo góc 1/4 vòng.
• Độ bền cao: Được làm từ các vật liệu bền như inox, gang dẻo, hoặc nhựa, van có thể chịu được môi trường khắc nghiệt và áp lực làm việc cao.
• Ứng dụng đa dạng: Có thể được sử dụng cho nhiều loại môi trường như nước, nước thải, khí, hóa chất, và dược phẩm.

2. Nhược điểm của van bướm tay quay

• Thời gian mở/đóng chậm: So với các loại van bướm tay gạt hoặc van bướm điều khiển điện, van bướm tay quay có thể mở/đóng chậm hơn vì cần phải quay tay quay nhiều vòng.
• Cần lực tay lớn cho kích thước lớn: Đối với các kích thước lớn hoặc áp suất cao, việc quay tay quay có thể yêu cầu nhiều lực hơn, mặc dù việc này có thể được cải thiện bằng cách sử dụng bộ hộp số.
• Không phù hợp với môi trường cực kỳ khắc nghiệt: Một số loại van bướm tay quay có thể không phù hợp cho môi trường có nhiệt độ hoặc áp suất cực kỳ cao, hoặc môi trường có tính chất ăn mòn mạnh.

VI. Ứng dụng thực tế của van bướm tay quay

VI. Báo giá sản phẩm van bướm tay quay

Chúng tôi cam kết mang đến cho quý khách hàng báo giá chính xác và cạnh tranh nhất. Đội ngũ nhân viên chuyên nghiệp của chúng tôi luôn sẵn sàng hỗ trợ và tư vấn chi tiết về các sản phẩm, đảm bảo rằng quý khách nhận được giải pháp phù hợp nhất cho nhu cầu của mình. Chúng tôi chú trọng đến việc cung cấp các sản phẩm đạt tiêu chuẩn chất lượng cao đầy đủ giấy tờ CO CQ, với bảo hành dài hạn,hỗ trợ giao hàng nhanh toàn quốc, giúp quý khách an tâm và hài lòng khi sử dụng.
