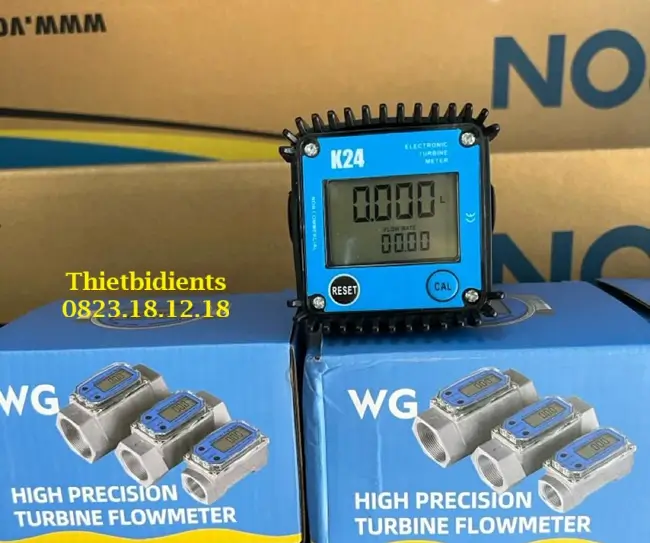

Đồng hồ đo xăng dầu K24

I. Đồng hồ đo xăng dầu K24 là gì?

Đồng hồ đo xăng dầu K24 là một thiết bị đo lường lưu lượng dòng chảy dạng tua-bin kỹ thuật số. Thiết bị này được thiết kế chuyên dụng để đo lường các loại chất lỏng có độ nhớt thấp đến trung bình như: xăng, dầu Diesel, dầu hỏa, hóa chất và thậm chí là nước. Điểm đặc trưng nhất của dòng K24 chính là sự linh hoạt; chúng có thể được lắp đặt trực tiếp ngay tại vòi bơm (cò bơm), lắp trên đường ống dẫn hoặc tích hợp vào các hệ thống bơm cấp phát di động.

Khác với các dòng đồng hồ đo lường công nghiệp cỡ lớn cố định tại các trạm xăng dầu thương mại, K24 hướng đến sự tiện lợi, linh động phục vụ cho nhu cầu cấp phát nội bộ. Nó giúp người quản lý giám sát chính xác lượng nhiên liệu được cấp ra cho từng phương tiện, máy móc tại thời điểm thực.

Với màn hình hiển thị điện tử LCD sắc nét, K24 cho phép người dùng đọc kết quả ngay lập tức mà không cần phải nhìn vào các kim quay cơ học phức tạp. Đây là giải pháp tối ưu để thay thế việc đo lường thủ công bằng mắt thường hoặc các dụng cụ đo lường thô sơ, thiếu chính xác.

Bản chất “K24” ban đầu là mã hiệu của một dòng sản phẩm nổi tiếng từ thương hiệu Piusi (Italia), nhưng do tính phổ biến và thiết kế chuẩn mực của nó, cái tên K24 hiện nay đã trở thành một danh từ chung để chỉ các loại đồng hồ đo lưu lượng có kích thước đầu ren 1 inch (25mm) và sử dụng cơ chế đếm tua-bin điện tử với hình dáng tương tự.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ đo xăng dầu K24

Để đảm bảo tính nhỏ gọn nhưng vẫn vận hành bền bỉ trong môi trường xăng dầu khắc nghiệt, đồng hồ K24 được thiết kế với sự tối giản về số lượng chi tiết nhưng lại cực kỳ tối ưu về mặt kỹ thuật.

Cấu tạo chi tiết đồng hồ đo xăng dầu K24

Dưới đây là các bộ phận chính cấu thành nên một chiếc đồng hồ K24 hoàn chỉnh:

• Vỏ bảo vệ bên ngoài: Thường được làm bằng nhựa kỹ thuật cao cấp hoặc nhôm đúc nguyên khối.
• Khoang đo lường: Không gian rỗng nơi dòng chất lỏng chảy qua, được thiết kế khí động học.
• Cánh quạt tua bin: Nằm bên trong khoang đo, làm bằng nhựa nhẹ, quay tự do quanh trục.
• Bộ phận cảm biến từ tính: Đặt tách biệt với khoang chứa chất lỏng để đảm bảo an toàn.
• Màn hình hiển thị tinh thể lỏng: Hiển thị lưu lượng tức thời và tổng lưu lượng tích lũy.
• Bo mạch điện tử xử lý trung tâm: Nhận tín hiệu, tính toán và xuất dữ liệu ra màn hình.
• Pin nguồn: Sử dụng 2 viên pin tiểu (AAA hoặc pin cúc áo) để nuôi hệ thống.
• Các phím chức năng: Gồm các nút bấm cao su dùng để cài đặt và hiệu chỉnh.
• Ren kết nối: Hai đầu vào và ra được tiện ren để vặn vào đường ống.

Nguyên lý hoạt động

Nguyên lý vận hành của đồng hồ đo xăng dầu K24 dựa trên cơ chế đo vận tốc dòng chảy thông qua tua-bin. Đầu tiên là quá trình cơ học: Khi dòng chất lỏng (xăng, dầu) đi vào cửa hút của đồng hồ, áp lực của dòng chảy sẽ tác động trực tiếp lên các cánh của tua-bin nằm chắn ngang đường ống. Do tua-bin được thiết kế rất nhẹ và trục quay có độ ma sát cực thấp, nó sẽ bắt đầu quay tròn. Tốc độ quay của tua-bin tỷ lệ thuận trực tiếp với vận tốc của dòng chảy đi qua nó, nghĩa là dòng chảy càng mạnh thì tua-bin quay càng nhanh.

Tiếp theo là quá trình chuyển đổi tín hiệu điện tử: Trên cánh tua-bin thường được gắn nam châm hoặc vật liệu từ tính. Khi cánh quạt quay, nó quét qua một cảm biến từ được đặt cách ly bên ngoài vỏ.

Mỗi vòng quay hoặc mỗi cánh quạt đi qua cảm biến sẽ tạo ra một xung tín hiệu điện. Vi mạch xử lý trung tâm sẽ đếm số lượng xung này trong một đơn vị thời gian. Dựa trên hệ số quy đổi (K-factor) đã được cài đặt sẵn, bộ vi xử lý sẽ tính toán ra thể tích chất lỏng đã đi qua và hiển thị con số chính xác lên màn hình LCD cho người dùng quan sát.

III. Thông số kỹ thuật của đồng hồ đo xăng dầu K24

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng K24:

• Lưu lượng đo : 10 – 120 lít/phút
• Độ chính xác : ± 1%
• Độ lặp lại : 0.2%
• Áp suất làm việc tối đa : 20 bar
• Áp suất phá hủy : 100 bar

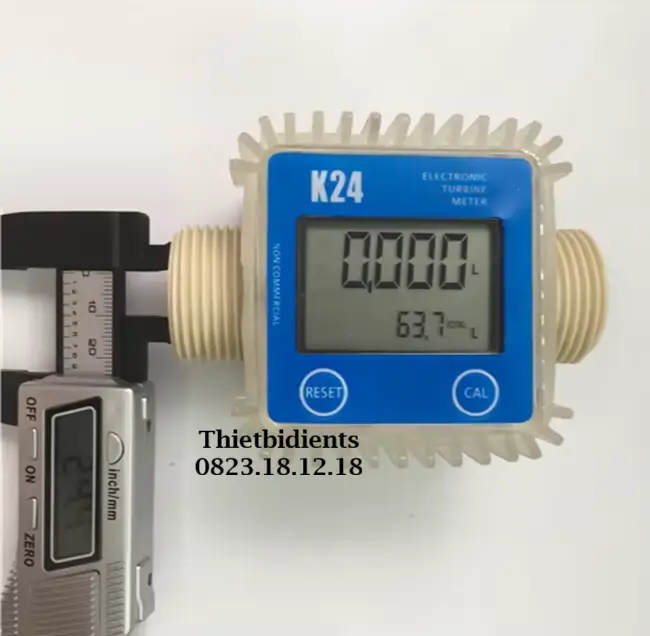

• Kích thước đầu ren : 1 inch
• Nguồn điện : 2 x 1.5V (Pin tiểu AAA hoặc pin cúc áo)
• Màn hình hiển thị : LCD 5 số (tức thời) và 6 số (tích lũy)
• Vật liệu thân vỏ : Nhựa Polyamide gia cường hoặc Nhôm
• Vật liệu tuabin : Nhựa Polypropylene
• Nhiệt độ hoạt động : -10°C đến +50°C
• Loại chất lỏng phù hợp : Dầu Diesel, Nhớt loãng, Xăng, Hóa chất AdBlue, Nước
• Chống nước/bụi : Tiêu chuẩn IP65

IV. Các loại đồng hồ K24 phổ biến hiện nay

Trên thị trường hiện nay có nhiều biến thể của đồng hồ K24 để phục vụ cho các mục đích và loại dung môi khác nhau. Dưới đây là các dòng phổ biến nhất:

1. Đồng hồ K24 vỏ nhôm chuyên dùng cho xăng dầu

Đây là phiên bản bền bỉ nhất và được ưa chuộng nhất trong các ngành công nghiệp nặng. Phần thân vỏ được đúc từ nhôm nguyên khối, mang lại khả năng chịu va đập cực tốt. Loại này thường được lắp đặt tại các công trường khai thác mỏ, hệ thống cấp phát nhiên liệu lưu động trên xe bồn, nơi mà thiết bị dễ bị va chạm. Vỏ nhôm cũng giúp tản nhiệt tốt hơn và chịu được áp lực cao hơn so với vỏ nhựa. Tuy nhiên, loại này hạn chế dùng cho hóa chất có tính ăn mòn kim loại mạnh.

2. Đồng hồ K24 vỏ nhựa dùng cho hóa chất và thực phẩm

Phiên bản này có vỏ được làm từ nhựa kỹ thuật cao cấp (thường là PPS hoặc Polyamide). Ưu điểm lớn nhất của nó là trọng lượng rất nhẹ, dễ dàng lắp ngay tại cò bơm mà không gây mỏi tay cho người thao tác. Quan trọng hơn, vật liệu nhựa có khả năng trơ với nhiều loại hóa chất ăn mòn, dung dịch ure (AdBlue) xử lý khí thải ô tô, hoặc nước. Nó cũng có giá thành rẻ hơn so với phiên bản vỏ nhôm.

3. Đồng hồ K24 đo lưu lượng nước

Mặc dù cấu tạo tương tự như dòng đo dầu, nhưng phiên bản đo nước thường được hiệu chỉnh hệ số K-factor mặc định khác biệt do độ nhớt của nước khác hoàn toàn với dầu diesel. Vật liệu bên trong cũng được lựa chọn để đảm bảo an toàn vệ sinh (nếu dùng cho nước sạch) hoặc chống ăn mòn (nếu dùng cho nước thải đã qua xử lý). Dòng này thường có màu sắc vỏ khác biệt (ví dụ màu trắng hoặc xanh) để dễ phân biệt với dòng đo dầu (thường màu đỏ hoặc đen).

4. Đồng hồ K24 tích hợp cảm biến xung

Khác với các loại K24 thông thường chỉ hiển thị số trên màn hình tại chỗ, dòng K24 Pulse Out này được trang bị thêm dây tín hiệu đầu ra. Nó không chỉ hiển thị thông số mà còn gửi tín hiệu xung về các hệ thống quản lý trung tâm, máy tính hoặc bộ điều khiển PLC. Loại này phù hợp cho các hệ thống quản lý nhiên liệu tự động, trạm cấp phát nhiên liệu thông minh cần giám sát dữ liệu từ xa.

V. Bảng giá của đồng hồ đo xăng dầu K24 mới nhất

Dưới đây là bảng giá tham khảo cho các dòng đồng hồ K24 phổ biến trên thị trường.

VI. Ứng dụng của đồng hồ đo xăng dầu K24

Nhờ vào sự nhỏ gọn và tính chính xác cao, đồng hồ đo xăng dầu K24 được ứng dụng rộng rãi trong vô số lĩnh vực đời sống và sản xuất. Dưới đây là những ứng dụng tiêu biểu nhất:

• Trong quản lý đội xe vận tải và Logistics: Đây là ứng dụng phổ biến nhất. Các doanh nghiệp vận tải sở hữu lượng lớn xe tải, xe container thường lắp đặt đồng hồ K24 ngay tại các trạm cấp nhiên liệu nội bộ hoặc gắn trực tiếp lên xe bồn tiếp tế. Việc này giúp người quản lý kiểm soát chính xác lượng dầu cấp cho mỗi xe, ngăn chặn tình trạng gian lận nhiên liệu, rút ruột xăng dầu của tài xế, từ đó tối ưu hóa chi phí vận hành.
• Trong các công trường xây dựng và khai thác mỏ: Tại các công trường xa xôi, máy xúc, máy ủi, máy phát điện thường được cấp nhiên liệu từ các thùng phuy hoặc bể chứa di động. Đồng hồ K24 với khả năng chạy bằng pin (không cần điện lưới) là giải pháp duy nhất và hiệu quả nhất để đo đếm lượng dầu cấp phát giữa “đồng không mông quạnh”. Vỏ nhôm bền bỉ của K24 giúp nó chịu được môi trường bụi bặm và rung lắc mạnh tại công trường.
• Trong nông nghiệp và thủy hải sản: Bà con nông dân sử dụng máy cày, máy gặt đập liên hợp hay ngư dân đi biển dài ngày đều cần dự trữ nhiên liệu. Việc lắp đặt K24 giúp họ tính toán được mức tiêu thụ nhiên liệu cho mỗi vụ mùa hoặc mỗi chuyến đi biển, từ đó cân đối chi phí đầu tư. Ngoài ra, K24 phiên bản nhựa còn được dùng để đo lưu lượng phân bón lỏng hoặc thuốc trừ sâu trong các hệ thống tưới tiêu tự động quy mô lớn.
• Trong nhà máy công nghiệp và chế biến: Các nhà máy sử dụng lò hơi đốt dầu, máy phát điện dự phòng hoặc các dây chuyền chiết rót hóa chất đều sử dụng K24 để giám sát lưu lượng nguyên liệu đầu vào. Đặc biệt trong ngành công nghiệp hóa chất, dệt nhuộm, phiên bản K24 chịu hóa chất giúp kiểm soát lượng dung môi pha chế một cách chính xác, đảm bảo chất lượng sản phẩm đầu ra đồng đều.

VII. Các lỗi thường gặp và hướng dẫn hiệu chỉnh đồng hồ K24

Trong quá trình sử dụng, người dùng có thể gặp một số vấn đề phát sinh hoặc sai số do độ nhớt của chất lỏng thay đổi. Phần này sẽ hướng dẫn bạn cách xử lý các sự cố cơ bản và quy trình hiệu chỉnh đồng hồ để đạt độ chính xác cao nhất.

Các sự cố thường gặp và cách khắc phục

1. Màn hình không hiển thị hoặc bị mờ: Nguyên nhân chủ yếu do pin yếu hoặc tiếp điểm pin bị lỏng, bị oxy hóa. Cách khắc phục đơn giản là tháo nắp pin, vệ sinh điểm tiếp xúc và thay cặp pin AAA mới chất lượng tốt.

2. Đồng hồ không đếm số mặc dù có dòng chảy: Có thể do kẹt tua-bin (do cặn bẩn, rác) hoặc cảm biến bị hỏng. Bạn cần tháo rời phần tua-bin, vệ sinh sạch sẽ rác bám vào cánh quạt. Nếu cánh quạt quay trơn tru mà số vẫn không nhảy, có thể bo mạch hoặc cảm biến đã lỗi, cần liên hệ nhà cung cấp để bảo hành.

3. Lưu lượng hiển thị sai lệch quá nhiều: Nguyên nhân do áp suất dòng chảy thay đổi đột ngột hoặc bạn đang dùng đồng hồ đo dầu để đo nước (và ngược lại) mà chưa hiệu chỉnh lại hệ số.

Quy trình hiệu chỉnh

Mọi đồng hồ K24 đều cho phép người dùng tự hiệu chỉnh lại hệ số sai số. Quy trình thực hiện như sau:

• Bước 1: Chuẩn bị một bình đong chuẩn (ví dụ bình chuẩn 20 lít) đã được kiểm định chính xác.
• Bước 2: Bơm xăng/dầu qua đồng hồ vào bình chuẩn cho đến khi đầy đúng vạch 20 lít.
• Bước 3: Quan sát số hiển thị trên đồng hồ K24. Nếu đồng hồ chỉ 20.0 lít thì không cần chỉnh. Nếu đồng hồ chỉ con số khác (ví dụ 19.5 hoặc 20.5), ta tiến hành hiệu chỉnh.
• Bước 4: Nhấn giữ nút CAL (hoặc MENU) khoảng vài giây cho đến khi màn hình nhấp nháy hệ số K-Factor.
• Bước 5: Sử dụng các nút bấm để tăng hoặc giảm hệ số này sao cho số lít hiển thị trên màn hình khớp với số lít thực tế trong bình chuẩn (20 lít).
• Bước 6: Lưu lại cài đặt. Lúc này đồng hồ đã “học” được đặc tính dòng chảy mới và sẽ đo chính xác cho các lần sau.

Việc hiệu chỉnh này nên được thực hiện định kỳ hoặc khi thay đổi loại chất lỏng đo lường để đảm bảo sai số luôn nằm trong mức cho phép ± 1%.
