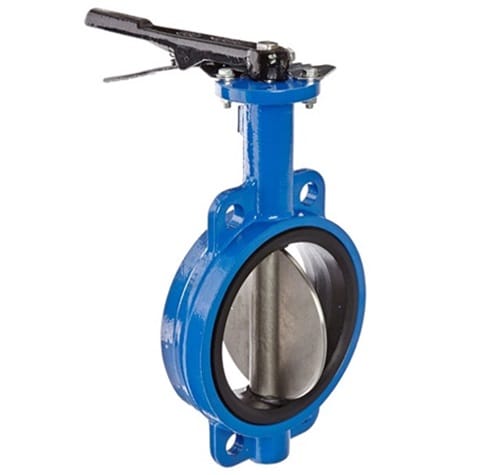

Van bướm tay gạt

II. Thông số kỹ thuật van bướm tay gạt

VAN BƯỚM TAY GẠT CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích cỡ ống: DN21 – DN380
• Vật liệu thân: Gang, thép, inox, nhôm, nhựa
• Vật liệu trục: Thép không gì, thép carbon WCB
• Vật liệu đĩa: Gang, thép, inox, nhôm, nhựa
• Vật liệu đệm: Inox, thép, EPDM, PTFE
• Vật liệu tay kẹp: Thép WCB, inox, nhựa, nhôm
• Áp suất tối đa: 16 bar
• Nhiệt độ tối đa: 250°C
• Kết nối: Mặt bích, wafer, clamp
• Tiêu chuẩn: BS, JIS, DIN, ANSI
• Môi trường: Nước, dầu, khí, gas, hơi nóng, thực phẩm
• Xuất xứ: Korea, Taiwan, China, Japan, Châu Âu
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm tay gạt

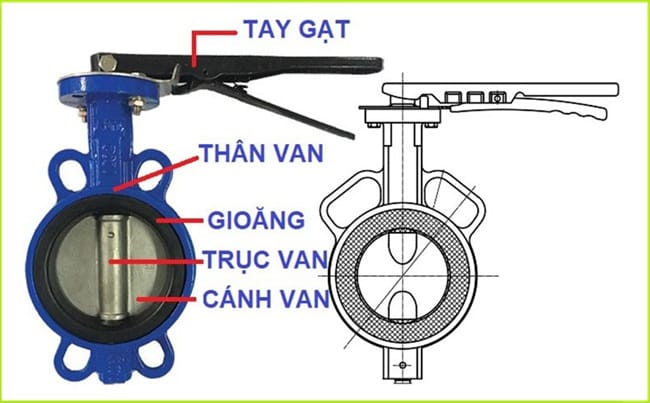

1. Cấu tạo của van bướm tay gạt

• Thân van (Body): Là phần vỏ bao ngoài của van, có thể làm bằng các vật liệu như gang, thép, inox, nhôm, nhựa… Thân van cung cấp lối đi cho dòng chảy và tạo khung cho các bộ phận khác.
• Đĩa van (Disc/Butterfly): Là bộ phận chính điều khiển dòng chảy, thường làm bằng gang, thép, inox, nhôm, nhựa. Đĩa van quay quanh một trục để mở/đóng van.
• Trục van (Shaft): Là trục xuyên qua thân van, kết nối đĩa van với tay kẹp. Trục thường làm bằng thép không gỉ hoặc thép carbon.
• Tay kẹp (Lever): Là bộ phận dùng để điều khiển mở/đóng van, thường làm bằng thép, inox, nhựa hoặc nhôm.
• Đệm (Seal): Là các vật liệu như inox, thép, EPDM, PTFE… nhằm tạo kết nối kín giữa đĩa van và thân van.

2. Nguyên lý hoạt động của van bướm tay gạt

Nguyên lý hoạt động:
– Khi tay kẹp được xoay, trục van sẽ truyền chuyển động quay này đến đĩa van.
– Khi đĩa van quay 90 độ, nó sẽ chuyển từ vị trí mở sang vị trí đóng (hoặc ngược lại), điều khiển dòng chảy qua van.
– Các đệm kín sẽ đảm bảo không có rò rỉ giữa đĩa van và thân van.

IV. Các loại van bướm tay gạt phổ biến trên thị trường hiện nay

Các loại van bướm tay gạt:

1. Van bướm inox tay gạt

Van bướm tay gạt inox là loại van bướm sử dụng tay gạt để điều khiển, có cấu tạo từ inox (thép không gỉ), giúp van có độ bền cao, chống ăn mòn và thích hợp sử dụng trong nhiều môi trường khác nhau, bao gồm cả môi trường có hóa chất ăn mòn.

*THÔNG SỐ KỸ THUẬT:

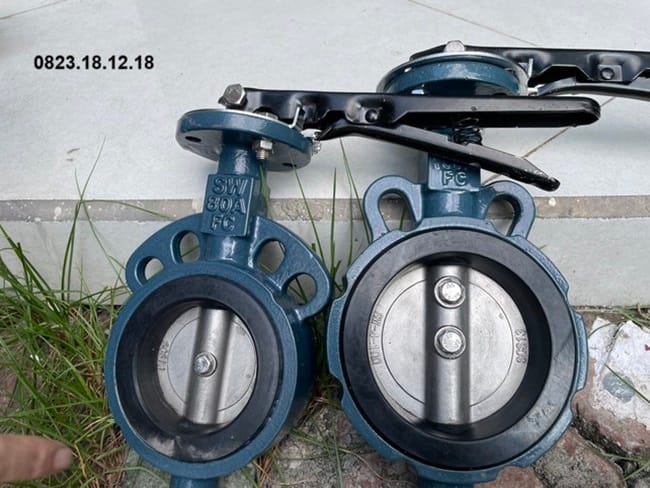

2. Van bướm gang tay gạt

Van bướm gang tay gạt là một loại van bướm có thân làm từ gang và được vận hành bằng tay gạt. Dưới đây là các thông tin cơ bản về loại van này:

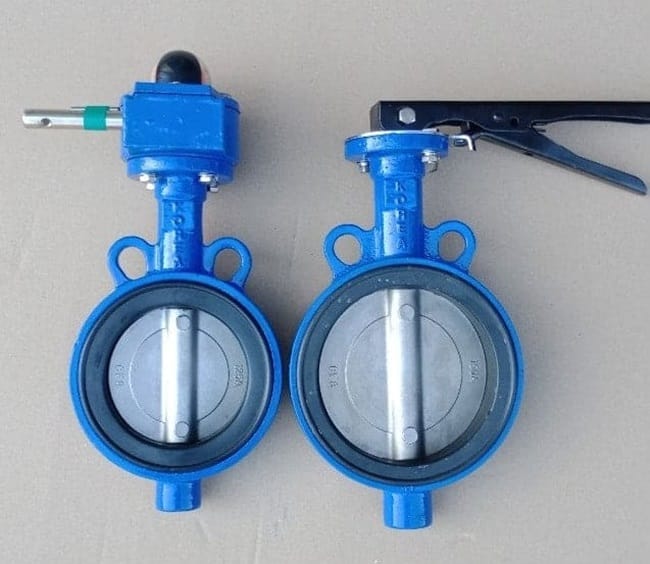

3. Van bướm thép tay gạt

* THÔNG SỐ KỸ THUẬT:

– Kích cỡ: DN50 – DN200

– Chất liệu: Thép WC, hợp kim, inox

– Gioăng làm kín: Cao su, Teflon (PTFE)

– Kiểu điều khiển: Tay gạt, tay quay, bộ điện, bộ khí nén

– Kiểu hoạt động: On/off, tuyến tính

– Kiểu lắp: Lắp bích, wafer

– Tiêu chuẩn: BS, JIS

– Nhiệt độ làm việc: -10°C đến 300°C

– Áp lực làm việc: 10 – 16 Kg/cm²

– Xuất xứ: Đài Loan, Hàn Quốc, Châu Âu

– Bảo hành: 12 tháng

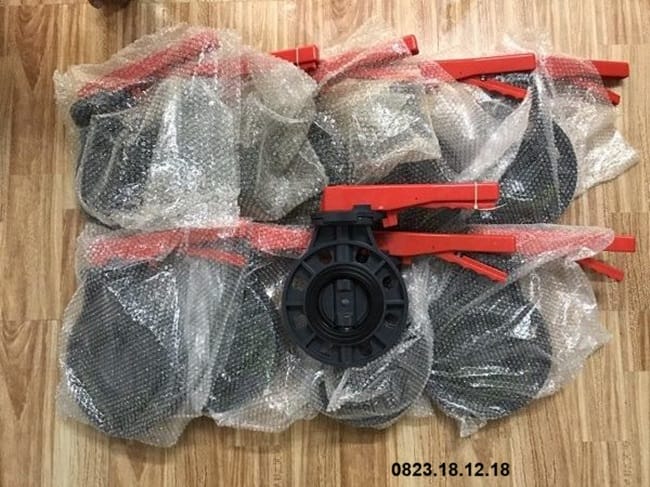

4. Van bướm nhựa tay gạt

Van bướm nhựa tay gạt là một loại van bướm có thân làm từ nhựa và được điều khiển bằng tay gạt. Đây là một thiết bị dùng để điều chỉnh lưu lượng hoặc ngắt dòng chảy của các loại chất lỏng hoặc khí trong hệ thống ống dẫn.

* THÔNG SỐ KỸ THUẬT:

5. Van bướm tay gạt vi sinh inox

Van bướm tay gạt vi sinh inox là một loại van bướm được thiết kế đặc biệt để sử dụng trong các ứng dụng vi sinh, nơi yêu cầu tiêu chuẩn cao về vệ sinh và an toàn. Loại van này có thân làm từ inox và được điều khiển bằng tay gạt.

• Thông số Kỹ Thuật Van Bướm Tay Gạt Vi Sinh Inox

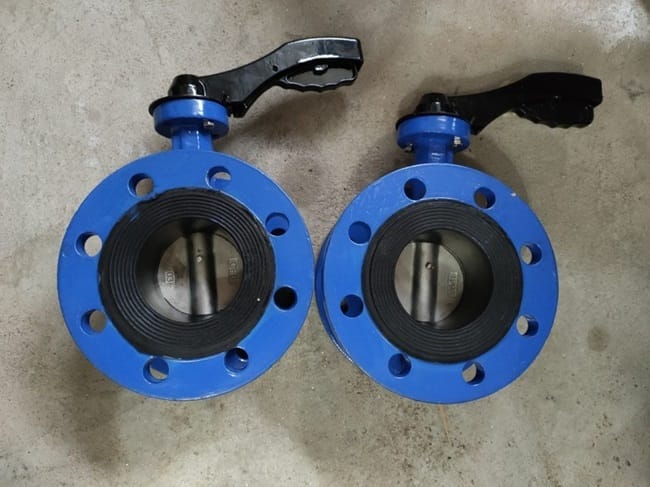

6. Van bướm tay gạt mặt bích

• Ứng dụng:

8. Van bướm tay gạt kiểu wafer

Van bướm tay gạt kiểu wafer là loại van bướm được thiết kế với kiểu kết nối wafer, tức là dạng kẹp giữa hai mặt bích của hệ thống ống dẫn. Van này được điều khiển bằng tay gạt và thường được sử dụng trong các ứng dụng yêu cầu kết nối nhỏ gọn và dễ lắp đặt.

9. Van bướm tay gạt Hàn Quốc

Van bướm tay gạt Hàn Quốc là loại van bướm được sản xuất tại Hàn Quốc, nổi bật với chất lượng cao và độ bền tốt. Đây là thiết bị điều khiển dòng chảy hoặc ngắt dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn, với khả năng điều khiển bằng tay gạt.

Một số nhãn hàng phổ biến của van bướm tay gạt từ Hàn Quốc như Wonil, Samwoo, ARV, KOSAP…

10. Van bướm tay gạt Đài Loan

* Thông số Kỹ Thuật:

11. Van bướm tay gạt Trung Quốc

Van bướm tay gạt Trung Quốc là sản phẩm van bướm được sản xuất tại Trung Quốc, nổi bật với thiết kế tay gạt và giá thành cạnh tranh. Những sản phẩm này thường được ứng dụng rộng rãi trong các hệ thống công nghiệp và hệ thống ống dẫn. Một số nhãn hàng nổi tiếng như Ningbo Hytop Valve, Jiangsu Shentong Valve

V. Van bướm tay gạt có những ưu điểm và nhược điểm gì?

1. Ưu điểm của van bướm tay gạt

• Cấu tạo đơn giản, gọn nhẹ, ít bộ phận, dễ lắp đặt và bảo dưỡng.
• Tốc độ mở/đóng nhanh, thời gian phản hồi nhanh.
• Lực điều khiển nhỏ, dễ thao tác bằng tay.
• Thiết kế chịu lực thủy lực và áp lực tốt.
• Khả năng kín cao, ngăn ngừa rò rỉ.
• Phù hợp với nhiều loại môi chất như khí, lỏng, bột, hạt.
• Giá thành thấp so với các loại van khác.

2. Nhược điểm của van bướm tay gạt

• Khả năng kiểm soát dòng chảy không tốt như van cầu, van gió.
• Khả năng chịu nhiệt không cao như van bướm chịu nhiệt độ cao.

VI. Ứng dụng của van bướm tay gạt

1. Công nghiệp hóa chất: Sử dụng trong các hệ thống ống dẫn chất lỏng, khí, bán-lỏng và bột.
2. Công nghiệp năng lượng: Ứng dụng trong các nhà máy điện, đường ống dầu khí, lọc khí.
3. Công nghiệp thực phẩm và dược phẩm: Sử dụng trong các hệ thống xử lý nước, vệ sinh đường ống.
4. Xử lý nước thải: Điều khiển dòng chảy trong các hệ thống thu gom, xử lý nước thải.
5. Hệ thống sưởi, thông gió và điều hòa không khí: Điều khiển luồng khí trong ống gió.
6. Công nghiệp xi măng và vật liệu xây dựng: Kiểm soát dòng chảy của nguyên liệu, bột.
7. Hệ thống cấp nước và thoát nước: Điều khiển luồng nước trong các đường ống.
8. Công nghiệp chế biến và sản xuất: Ứng dụng trong các hệ thống ống dẫn vật liệu sản xuất.
9. Hàng không, hàng hải: Sử dụng trong các hệ thống nhiên liệu, thông gió.
10. Các ngành công nghiệp khác như luyện kim, gỗ, giấy…

VII. Báo giá sản phẩm van bướm tay gạt

Các sản phẩm van bướm tay gạt của chúng tôi có mức giá cạnh tranh trên thị trường, phù hợp với chất lượng và tính năng vượt trội. Giá thành phụ thuộc vào yếu tố như kích thước, chất liệu, kiểu dáng và các tính năng bổ sung. Khách hàng có thể tham khảo bảng báo giá chi tiết của từng sản phẩm để lựa chọn phù hợp với nhu cầu và ngân sách.
