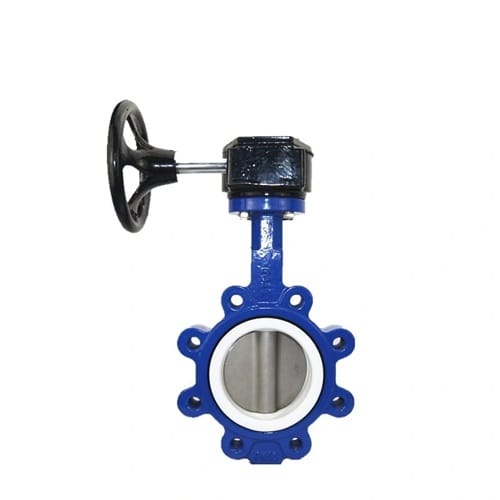

Van bướm wafer là một loại van bướm kết nối với đường ống thông qua phần tai trên thân van. Đây là loại kết nối phổ biến của van bướm với đường ống. Ngoài kiểu kết nối này, van bướm còn có kiểu van bướm kết nối mặt bích và kiểu lug.

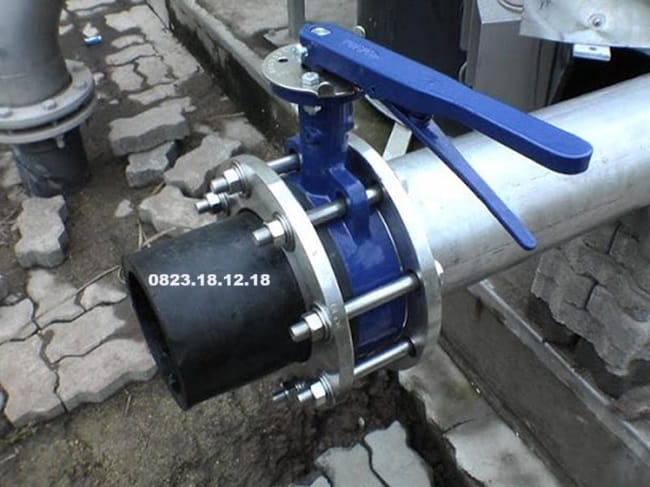

Với kiểu kết nối wafer, van bướm có thể dễ dàng được kết nối với các mặt bích bất kỳ. Khi lắp đặt, chỉ cần đặt van bướm vào giữa hai mặt bích và cố định bằng bulong, đai ốc mà không cần bất kỳ liên kết trực tiếp nào giữa van và mặt bích. Điều này giúp van bướm kiểu wafer trở nên linh hoạt và dễ dàng lắp đặt trong các hệ thống đường ống.

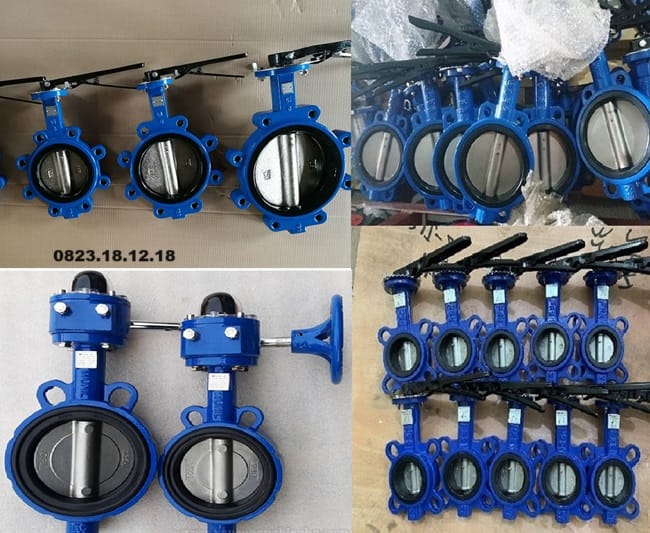

Van bướm kiểu wafer, hay còn gọi là van bướm dạng kẹp, là loại van cánh bướm được sử dụng rộng rãi nhất. Đó cũng chính là dạng kết nối với đường ống. Van bướm dạng wafer thể hiện kiểu kết nối của van bướm thông qua kiểu kẹp siết: van được đặt giữa hai mặt bích và siết chặt bulong để kẹp chặn van bướm ở giữa. Không có một liên kết, kết nối trực tiếp nào giữa van và mặt bích. Nhờ kết nối kiểu kẹp và không phải là kết nối trực tiếp, van bướm kiểu wafer có thể kết nối với rất nhiều tiêu chuẩn bích khác nhau, được gọi là van bướm đa tiêu chuẩn.

Phần tai hay lỗ bên hông của van chỉ có mục đích để luồn bulong qua nhằm định vị van trên đường ống. Điều này khác với van bướm mặt bích, nơi van được kết nối trực tiếp giữa hai đầu van và hai đầu bích kết nối.

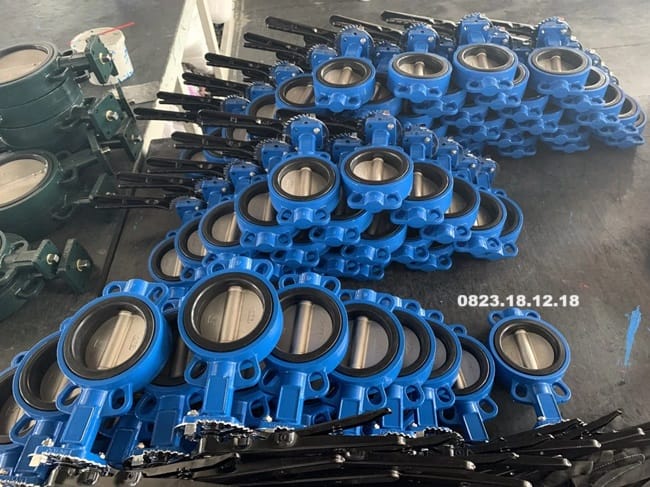

Cấu tạo chính của van bướm kiểu wafer bao gồm thân đĩa van, trục, gioăng và bộ điều khiển đóng mở. Van bướm dạng wafer là dạng van được kết nối dạng wafer 2 tai hoặc 4 tai nằm trên thân van bướm, dùng để kết nối với các mặt bích của hệ thống, thiết bị lắp đặt trong hệ thống.

II. Thông số kỹ thuật của van bướm wafer

VAN BƯỚM KIỂU WAFER CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

Kích cỡ: DN40 – DN1000
Vật liệu: Gang, Thép, Inox 304, Inox 316
Điều khiển dạng: Tay quay, Tay gạt, Điều khiển bằng điện, Khí nén
Kiểu nối: Wafer đa tiêu chuẩn
Nhiệt độ làm việc: -10 đến 220°C
Áp lực: PN10/16/25
Môi trường làm việc: Nước, Xăng dầu, Hóa chất
Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc
Hãng sản xuất: Wonil, ARV, AUT
Bảo hành: 12 tháng
Tình trạng hàng: Luôn có sẵn

III. Cấu tạo và nguyên lý hoạt động của van bướm wafer

1. Cấu tạo của van bướm wafer

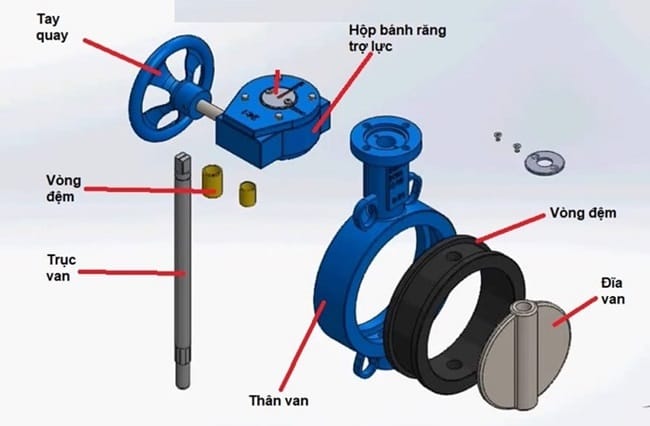

Van bướm dạng wafer gồm các bộ phận chính sau:

Thân van (Body): Được làm từ các vật liệu như gang, thép, inox 304, inox 316. Thân van có dạng hình tròn và có các lỗ tai để luồn bulong.

Đĩa van (Disc): Được làm từ inox hoặc thép. Đĩa van nằm ở trung tâm của thân van, đóng vai trò chính trong việc điều tiết dòng chảy.

Trục van (Shaft): Làm từ thép carbon hoặc thép không gỉ. Trục van kết nối đĩa van với bộ điều khiển.

Gioăng làm kín (Seal/Gasket): Được làm từ các vật liệu như EPDM, PTFE, hoặc cao su. Gioăng giúp đảm bảo độ kín khi van ở trạng thái đóng.

Bộ điều khiển (Actuator): Có thể là tay quay, tay gạt, hoặc điều khiển bằng điện, khí nén.

2. Nguyên lý hoạt động của van bướm wafer

Van bướm wafer hoạt động dựa trên nguyên lý xoay một đĩa tròn (cánh van) để điều khiển dòng chảy của chất lỏng hoặc khí. Khi bạn quay tay quay hoặc sử dụng cơ cấu truyền động, cánh van sẽ xoay quanh một trục cố định, nằm giữa hai mặt bích của đường ống.

Vị trí đóng: Khi cánh van vuông góc với đường ống, nó sẽ chặn hoàn toàn dòng chảy, tương tự như việc đóng một cánh cửa.
Vị trí mở: Khi cánh van song song với đường ống, dòng chảy sẽ đi qua một cách tự do, giống như việc mở rộng một cánh cửa.

IV. Ưu điểm và nhược điểm của van bướm wafer

1. Ưu điểm của van bướm wafer

Thiết kế nhỏ gọn: Van bướm wafer có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, Dễ dàng lắp đặt vào các hệ thống đường ống chật hẹp.
Trọng lượng nhẹ: Trọng lượng nhẹ giúp giảm tải trọng lên hệ thống đường ống và dễ dàng vận chuyển, lắp đặt.
Dễ dàng lắp đặt: Có thể lắp đặt giữa hai mặt bích mà không cần liên kết trực tiếp. Quá trình lắp đặt nhanh chóng và không yêu cầu nhiều công cụ phức tạp.
Đa dạng về kích cỡ và vật liệu: Có sẵn nhiều kích cỡ từ DN40 đến DN1000, phù hợp cho nhiều ứng dụng. Được làm từ các vật liệu khác nhau như gang, thép, inox 304, inox 316, đáp ứng các yêu cầu về độ bền và kháng hóa chất.
Chi phí thấp: Thường có giá thành rẻ hơn so với các loại van khác có cùng kích cỡ. Tiết kiệm chi phí vận hành và bảo trì.
Đa dạng ứng dụng: Sử dụng được trong nhiều môi trường khác nhau như nước, xăng dầu, hóa chất, khí nén; Phù hợp cho các hệ thống điều khiển bằng tay quay, tay gạt, hoặc tự động bằng điện, khí nén.

2. Nhược điểm của van bướm wafer

Độ kín không cao:

– Mặc dù van bướm wafer có gioăng làm kín, nhưng độ kín không cao bằng các loại van khác như van cổng hoặc van bi.

– Có thể xảy ra rò rỉ nếu gioăng bị mài mòn hoặc hư hỏng.

Không thích hợp cho môi trường áp suất cao:

– Van bướm wafer thường chỉ phù hợp cho các hệ thống có áp lực từ PN10 đến PN25.

– Không thích hợp cho các ứng dụng có áp suất cao hơn, dễ gây hư hỏng van và hệ thống.

Độ bền của gioăng làm kín:

– Gioăng làm kín có thể bị mài mòn hoặc hư hỏng theo thời gian, đặc biệt khi làm việc trong môi trường hóa chất hoặc nhiệt độ cao.

– Cần kiểm tra và thay thế gioăng định kỳ để đảm bảo hiệu suất hoạt động.

V. Ứng dụng của van bướm wafer

Van bướm wafer là loại van có tính linh hoạt cao và được sử dụng rộng rãi trong nhiều lĩnh vực và ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng phổ biến của van bướm wafer:

1. Hệ thống cấp nước và xử lý nước

– Cấp nước sạch: Van bướm wafer thường được sử dụng trong các hệ thống cấp nước đô thị và công nghiệp để điều khiển dòng chảy của nước sạch.

– Xử lý nước thải: Được sử dụng trong các nhà máy xử lý nước thải để kiểm soát dòng chảy và điều chỉnh lưu lượng của nước thải.

2. Ngành dầu khí

– Dẫn dầu và khí: Van bướm wafer được dùng để điều khiển dòng chảy của dầu và khí trong các hệ thống ống dẫn, nhà máy lọc dầu và trạm bơm khí.

– Xăng dầu: Sử dụng trong các trạm xăng dầu và hệ thống phân phối nhiên liệu.

3. Ngành hóa chất

– Sản xuất và phân phối hóa chất: Van bướm wafer được sử dụng để điều khiển dòng chảy của các hóa chất trong quá trình sản xuất và phân phối.

– Xử lý hóa chất: Được sử dụng trong các nhà máy xử lý hóa chất để kiểm soát và điều chỉnh lưu lượng các loại hóa chất khác nhau.

4. Ngành thực phẩm và đồ uống

– Sản xuất thực phẩm: Sử dụng trong các quy trình sản xuất thực phẩm để điều khiển dòng chảy của nguyên liệu lỏng.

– Chế biến đồ uống: Được sử dụng trong các nhà máy chế biến đồ uống để kiểm soát dòng chảy của nước, siro và các chất lỏng khác.

5. Ngành giấy và bột giấy

– Sản xuất giấy: Van bướm wafer được sử dụng trong các nhà máy sản xuất giấy để điều khiển dòng chảy của nước và bột giấy trong quá trình sản xuất.

– Xử lý bột giấy: Sử dụng để kiểm soát dòng chảy của bột giấy và các hóa chất trong quá trình xử lý bột giấy.

6. Hệ thống HVAC

– Điều hòa không khí: Van bướm wafer được sử dụng trong các hệ thống HVAC để điều khiển dòng chảy của nước lạnh và nước nóng trong hệ thống điều hòa không khí.

– Hệ thống thông gió: Được sử dụng để kiểm soát dòng chảy của không khí trong các hệ thống thông gió.

7. Ngành công nghiệp điện

– Nhà máy điện: Van bướm wafer được sử dụng trong các nhà máy điện để điều khiển dòng chảy của nước và hơi nước trong quá trình sản xuất điện.

– Hệ thống làm mát: Sử dụng để kiểm soát dòng chảy của nước làm mát trong các hệ thống làm mát của nhà máy điện.

8. Ngành công nghiệp dệt may

– Quy trình nhuộm: Van bướm wafer được sử dụng trong các nhà máy dệt may để điều khiển dòng chảy của các dung dịch nhuộm.

– Xử lý nước thải dệt may: Sử dụng trong các hệ thống xử lý nước thải của ngành dệt may để kiểm soát dòng chảy và xử lý nước thải.
