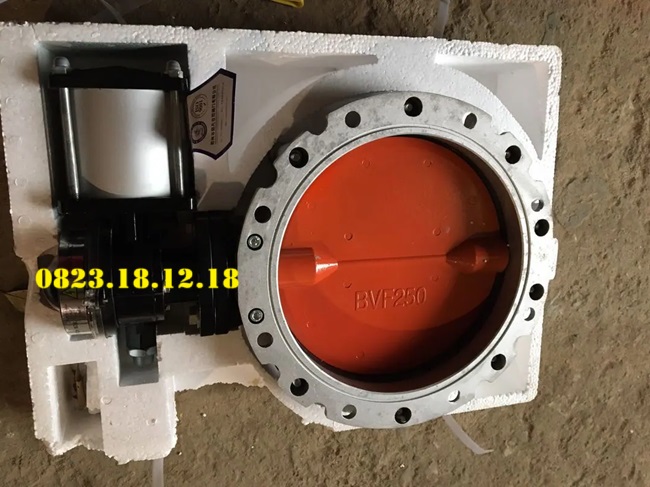

Van bướm silo

I. Giới thiệu chung về van bướm silo

Van bướm silo là một loại van bướm điều khiển dòng chảy của vật liệu trong các bể chứa lớn, thường được sử dụng để lưu trữ các nguyên liệu rời như bột, hạt và vật liệu dạng hạt khác. Cấu tạo của van bướm bao gồm thân van thường được làm từ thép không gỉ hoặc nhựa chịu mài mòn, cánh van có hình dạng giống như bướm có khả năng xoay 90 độ để mở hoặc đóng dòng chảy, cùng với bộ truyền động có thể là cơ học hoặc tự động.

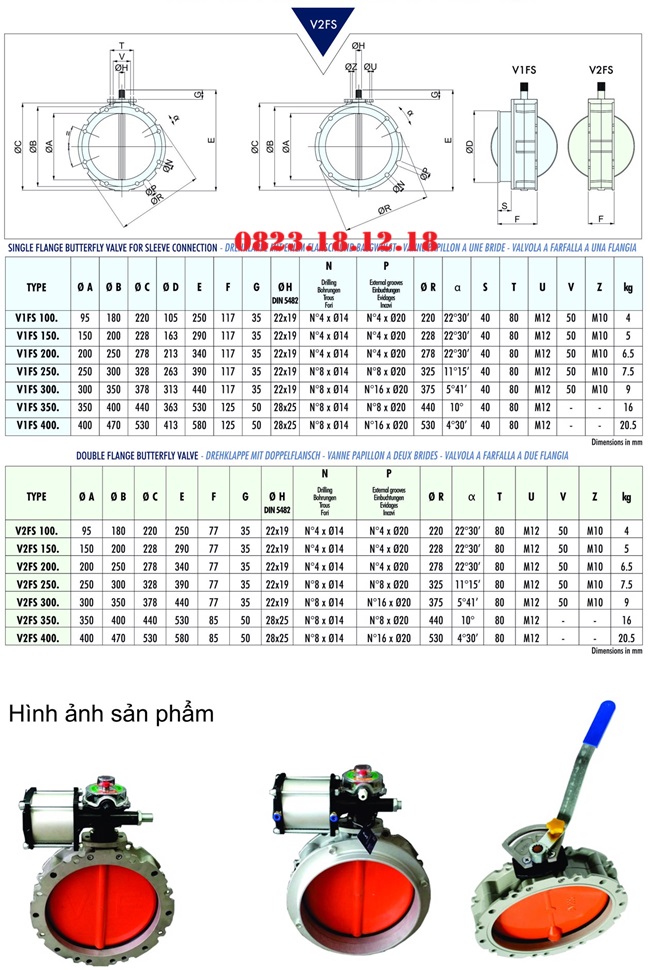

II. Thông số kỹ thuật của van bướm silo

THÔNG SỐ KỸ THUẬT:

• Kích thước van: 2 – 48 inch (DN100 – DN1200)
• Thân van: gang, nhôm, thép không gỉ, nhựa…
• Cánh van: thép không gỉ hoặc nhựa chịu mài mòn
• Áp suất hoạt động: max 25bar
• Nhiệt độ hoạt động: max 150 độ C
• Kết nối: hàn, lắp bích, nối nhanh…
• Kiểu hoạt động: tay quay, tay gạt, điều khiển điện, điều khiển khí nén…
• Dùng cho: xi măng, đất, đá, than, bột,…
• Tiêu chuẩn bảo vệ: IP65, IP67…
• Tiêu chuẩn chứng nhận: CO, CQ, ISO, CE…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc…
• Bảo hành 1 năm

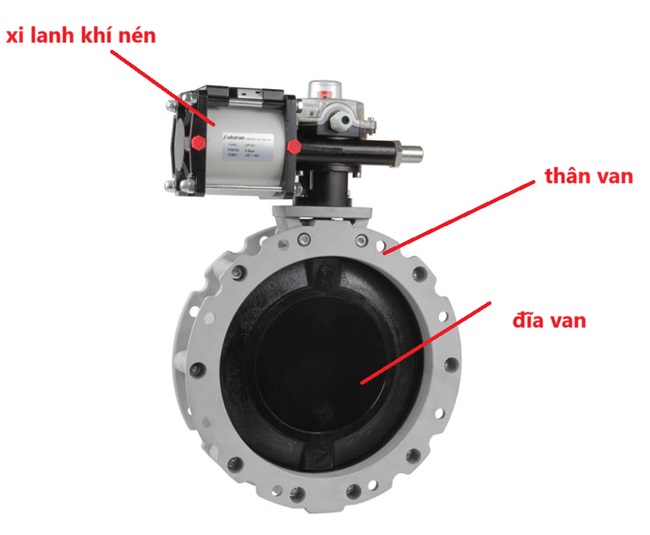

III. Van bướm silo có cấu tạo như thế nào?

1. Thân van

Thân van là bộ phận quan trọng nhất của van bướm silo, có chức năng liên kết toàn bộ các chi tiết của van như đĩa van, trục van, gioăng làm kín và bộ truyền động. Đồng thời, đây cũng là bộ phận chịu toàn bộ tải trọng cơ học trong quá trình lắp đặt và vận hành, đảm bảo van hoạt động ổn định trong môi trường chứa vật liệu dạng bột hoặc dạng hạt.

Thường được chế tạo từ: Inox 304, inox 316, thép mạ,..

Vai trò:

• Đảm bảo độ kín giữa các bộ phận, hạn chế rò rỉ bụi và vật liệu.
• Chịu được rung động và tải trọng trong quá trình vận hành liên tục.
• Bảo vệ các chi tiết bên trong khỏi tác động của môi trường.
• Duy trì sự ổn định của đĩa van và trục van, giúp thao tác đóng mở nhẹ nhàng và chính xác.
• Kéo dài tuổi thọ của van, giảm chi phí bảo trì và thay thế.

2. Đĩa van

Đĩa van là bộ phận quan trọng của van bướm silo, có nhiệm vụ trực tiếp đóng, mở và điều tiết dòng chảy của vật liệu từ silo xuống hệ thống vận chuyển hoặc thiết bị tiếp nhận phía dưới. Đây là chi tiết tiếp xúc trực tiếp với các loại vật liệu như xi măng, tro bay, bột đá, cát mịn, hạt nhựa, bột thực phẩm và nhiều loại nguyên liệu dạng bột hoặc dạng hạt khác. Do phải làm việc trong môi trường có tính mài mòn cao và chịu tần suất đóng mở liên tục, đĩa van luôn được thiết kế với độ chính xác cao, sử dụng vật liệu có độ bền lớn để đảm bảo khả năng vận hành ổn định trong thời gian dài.

Vai trò:

• Đóng kín cửa xả silo để ngăn vật liệu rơi xuống khi không cần cấp liệu.
• Mở hoàn toàn để vật liệu chảy với lưu lượng lớn, đáp ứng nhu cầu sản xuất.
• Điều tiết góc mở nhằm kiểm soát chính xác lượng vật liệu cấp xuống hệ thống.
• Kết hợp với gioăng làm kín để hạn chế rò rỉ bụi và thất thoát nguyên liệu.
• Giảm áp lực tác động lên bộ truyền động nhờ thiết kế cân bằng và trọng lượng tối ưu.

3. Giăng làm kín

Gioăng làm kín là một trong những bộ phận không thể thiếu của van bướm silo, có nhiệm vụ tạo ra lớp đệm kín giữa đĩa van và thân van khi van ở trạng thái đóng. Mặc dù có kích thước nhỏ hơn nhiều so với thân van hay đĩa van, nhưng gioăng lại đóng vai trò quyết định đến khả năng ngăn chặn rò rỉ vật liệu, hạn chế phát tán bụi và duy trì hiệu suất vận hành của toàn bộ hệ thống silo.

Vai trò:

• Dảm bảo độ kín tuyệt đối cho van
• Ngăn ngừa thất thoát nguyên liệu
• Hạn chế phát tán bụi
• Giảm ma sát giữa thân van và đĩa van
• hấp thụ rung và va đập

4. Trục van

Trục van là bộ phận trung tâm trong kết cấu của van bướm silo, đóng vai trò truyền mô-men xoắn từ bộ truyền động (tay gạt, tay quay, bộ truyền động khí nén hoặc bộ truyền động điện) đến đĩa van, giúp thực hiện quá trình đóng, mở và điều tiết lưu lượng vật liệu. Mặc dù có kích thước không lớn, nhưng trục van là chi tiết chịu tải trọng cơ học liên tục và ảnh hưởng trực tiếp đến độ ổn định, độ chính xác cũng như tuổi thọ của toàn bộ van.

Vai trò:

• Truyền mô – men xoắn từ bộ truyền động
• Giữ đĩa van đúng vị trí
• Chịu tải trọng từ vật liệu trong silo

5. Bộ truyền động

Bộ truyền động là cơ cấu trực tiếp tạo ra chuyển động quay cho trục van, từ đó điều khiển đĩa van đóng, mở hoặc điều tiết lưu lượng vật liệu bên trong silo. Đây là bộ phận quyết định tốc độ vận hành, độ chính xác khi điều khiển và mức độ tự động hóa của toàn bộ hệ thống cấp liệu.

Hiện nay, van bướm silo được trang bị bốn loại bộ truyền động phổ biến gồm tay gạt, tay quay, bộ truyền động khí nén và bộ truyền động điện. Mỗi loại có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng khác nhau, đáp ứng đa dạng nhu cầu từ hệ thống vận hành thủ công đến dây chuyền tự động hóa hoàn toàn.

IV. Nguyên lý hoạt động của van bướm silo

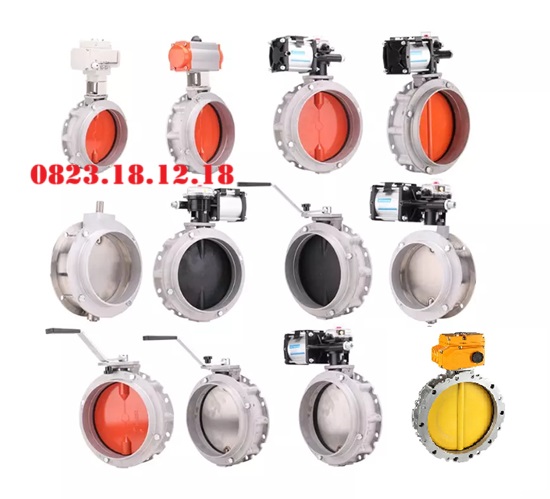

V. Top các loại van bướm silo thông dụng

1. Van bướm silo tay gạt

• Đường kính danh nghĩa (DN): Thường từ DN50 đến DN1000 (2 inch đến 40 inch).
• Kết nối: Có thể có các loại kết nối mặt bích, hàn…
• Thân van: Nhôm
• Cánh van: nhôm, thép không gỉ hoặc nhựa chịu mài mòn.
• Đệm kín: Cao su EPDM, PTFE, hoặc vật liệu chịu nhiệt khác.
• Áp suất làm việc: từ 0 đến 16 bar
• Nhiệt độ làm việc: Từ -10°C – 150°C
• Kiểu điều khiển: Tay gạt cơ học
• Tiêu chuẩn kín: Đạt tiêu chuẩn IP67
• Ứng dụng: Phù hợp cho các hệ thống xử lý vật liệu rời, trong các ngành như thực phẩm, hóa chất, xây dựng, và nông nghiệp.
• Tiêu chuẩn: ANSI, DIN, hoặc JIS …
• Xuất xứ: Hàn Quốc, Đài Loan…
• Bảo hành 12 tháng

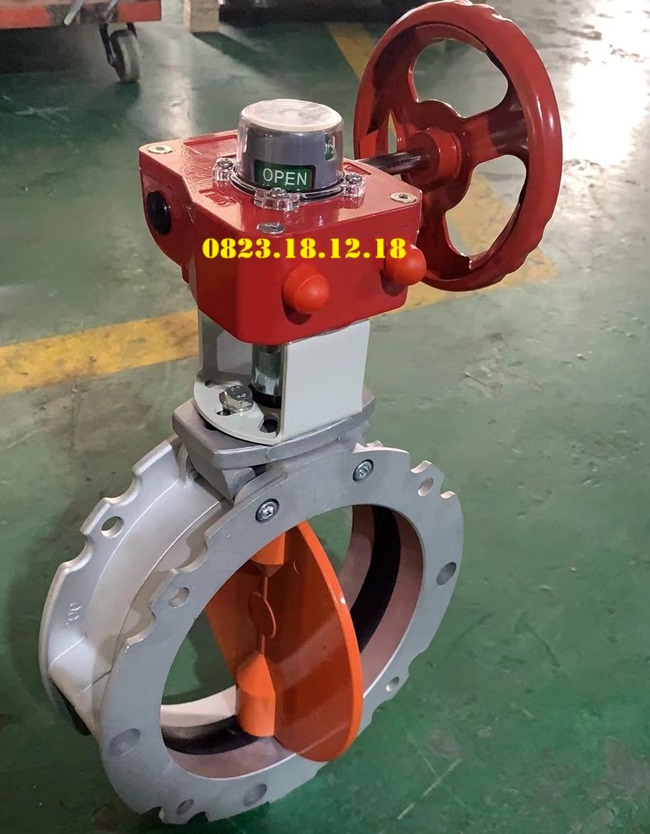

2. Van bướm silo tay quay

• Đường kính danh nghĩa (DN): DN50 đến DN1000
• Kết nối: Kết nối mặt bích, hàn,…
• Thân van: nhôm, thép carbon, thép không gỉ (304, 316), nhựa PVC hoặc polypropylene.
• Cánh van: Thép không gỉ hoặc nhựa chịu mài mòn.
• Đệm kín: Cao su EPDM, PTFE, hoặc vật liệu chịu nhiệt khác.
• Áp suất làm việc: 10 bar, 16bar
• Nhiệt độ làm việc: -10°C đến 150°C
• Kiểu điều khiển: Sử dụng tay quay để mở và đóng van
• Tiêu chuẩn kín: Đạt tiêu chuẩn IP67
• Ứng dụng: ngành thực phẩm, hóa chất, xây dựng, và nông nghiệp.
• Xuất xứ: Trung Quốc, Đài Loan…
• Bảo hành 12 tháng

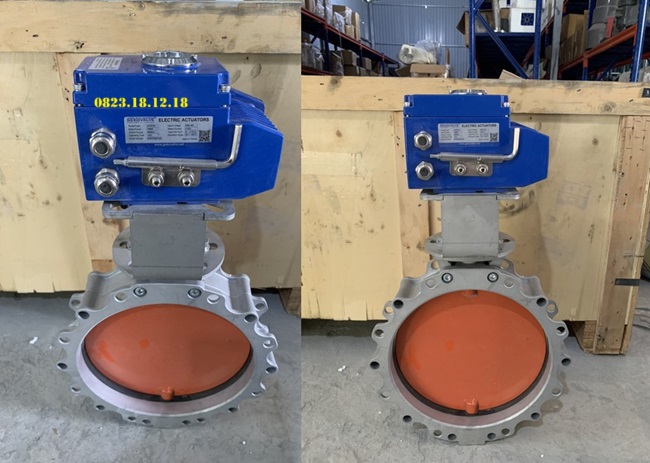

3. Van bướm silo điều khiển điện

Thông số chi tiết:

• Kích thước: 50A – 1000A
• Thân van: Thép carbon, thép không gỉ (304, 316),
• Cánh van: Thép không gỉ hoặc nhựa chịu mài mòn.
• Đệm kín: Cao su EPDM, PTFE,…
• Áp suất: 0 đến 25 bar
• Nhiệt độ làm việc: Từ -10°C đến 180°C
• Bộ truyền động điện: công suất từ 5W đến 100W
• Điện áp: 24V, 110V, 220V hoặc 380V
• Tốc độ đóng mở: Có thể điều chỉnh, thường từ 5 đến 30 giây cho một vòng.
• Khả năng chống rò rỉ: Đạt tiêu chuẩn IP65 hoặc IP67
• Xuất xứ: Đài Loan,…
• Bảo hành 12 tháng

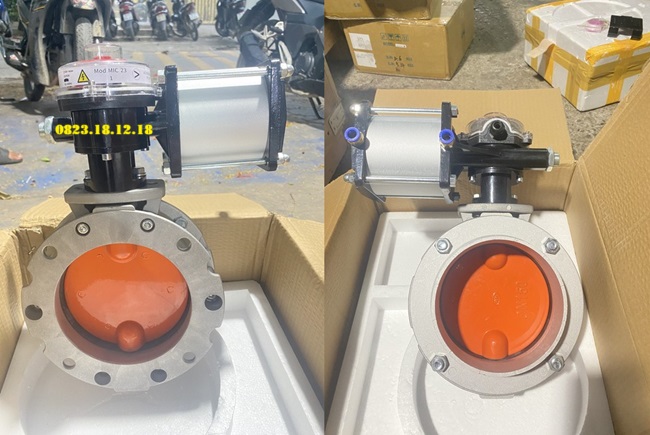

4. Van bướm silo điều khiển khí nén

• Kích thước: Thường từ DN50 đến 1200
• Thân van: nhôm, thép carbon, thép không gỉ (304, 316), hoặc nhựa (PVC, PP).
• Cánh van: Thép không gỉ hoặc nhựa chịu mài mòn.
• Đệm kín: Cao su EPDM, PTFE,…
• Áp suất làm việc: từ 0 đến 16 bar
• Nhiệt độ làm việc: Từ -10°C đến 150°C
• Áp suất khí nén yêu cầu: Thường từ 4 đến 8 bar.
• Tốc độ đóng mở: 1 đến 5 giây cho một vòng.
• Kiểu điều khiển: Có thể là điều khiển đơn giản (mở/đóng) hoặc điều khiển tỉ lệ (điều chỉnh lưu lượng).
• Tiêu chuẩn kín: IP65 hoặc IP67
• Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc…
• Bảo hành 12 tháng

VI. Lợi ích mà van bướm silo mang lại

• Tiết kiệm không gian: Van bướm có thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt. Điều này rất quan trọng trong các nhà máy hoặc kho chứa có diện tích hạn chế.
• Chi phí thấp: Van bướm thường có chi phí thấp hơn so với các loại van khác như van bi hoặc van cầu, giúp tiết kiệm chi phí cho hệ thống.
• Dễ dàng vận hành và bảo trì: Cấu trúc đơn giản của van bướm giúp dễ dàng trong việc vận hành và bảo trì. Người sử dụng có thể kiểm tra và sửa chữa nhanh chóng, giảm thiểu thời gian ngừng hoạt động.
• Kiểm soát lưu lượng hiệu quả: Van bướm cho phép điều chỉnh góc mở, giúp kiểm soát lưu lượng vật liệu một cách chính xác.
• Độ bền cao: Chất liệu chế tạo van bướm thường rất bền, có khả năng chịu mài mòn và ăn mòn,
• Khả năng chống rò rỉ: Các đệm kín được sử dụng trong van bướm giúp ngăn chặn rò rỉ vật liệu, đảm bảo an toàn trong quá trình vận hành và bảo vệ môi trường.
• Tính đa dạng: Van bướm có thể được sử dụng cho nhiều loại vật liệu khác nhau, từ bột, hạt đến các hóa chất, phù hợp với nhiều ngành công nghiệp như thực phẩm, hóa chất và xây dựng.
• Tự động hóa: Với khả năng tích hợp bộ truyền động tự động, van bướm có thể dễ dàng được điều khiển từ xa, giúp nâng cao hiệu suất và giảm thiểu sự can thiệp của con người.

VII. Ứng dụng của van bướm silo

• Ngành thực phẩm: Van bướm được sử dụng để kiểm soát dòng chảy của các vật liệu như bột mì, đường, ngũ cốc và các sản phẩm thực phẩm khác trong quá trình lưu trữ và vận chuyển.
• Ngành hóa chất: Van bướm có thể điều khiển dòng chảy của các hóa chất lỏng và rắn, bao gồm axit, kiềm và các chất phụ gia, giúp đảm bảo sự an toàn và hiệu quả trong quá trình sản xuất.
• Ngành xây dựng: Van bướm được sử dụng trong các hệ thống vận chuyển xi măng, cát và đá, giúp kiểm soát lưu lượng vật liệu trong các công trình xây dựng.
• Ngành nông nghiệp: Van bướm giúp điều chỉnh dòng chảy của hạt giống và phân bón trong các hệ thống tưới tiêu hoặc lưu trữ, đảm bảo quá trình sản xuất nông nghiệp hiệu quả.
• Ngành dược phẩm: Van bướm được sử dụng để điều khiển dòng chảy của các nguyên liệu và sản phẩm trong quy trình sản xuất thuốc, đảm bảo chất lượng và an toàn.
• Hệ thống xử lý nước: Van bướm được áp dụng trong các hệ thống xử lý nước thải để kiểm soát dòng chảy của nước và các chất thải.
• Hệ thống HVAC: Trong các hệ thống điều hòa không khí và thông gió, van bướm được sử dụng để điều chỉnh lưu lượng không khí, đảm bảo môi trường trong lành và thoải mái.
• Hệ thống năng lượng: Van bướm có thể được sử dụng trong các hệ thống cung cấp nhiên liệu cho các nhà máy điện hoặc lò hơi.

VIII. Báo giá sản phẩm van bướm silo

Công ty thietbidients xin trân trọng thông báo đến Quý khách hàng về chương trình báo giá đặc biệt cho các sản phẩm van bướm silo điều khiển điện. Chúng tôi cung cấp đa dạng kích thước và chất liệu phù hợp với nhu cầu sử dụng của từng khách hàng. Đặc biệt, khi đặt hàng sản phẩm, Quý khách sẽ nhận được mức giá ưu đãi cùng nhiều chính sách hỗ trợ hấp dẫn. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá chi tiết và tư vấn miễn phí.

• Hotline: 0823.18.12.18
• Email: thietbidients97@gmail.com
