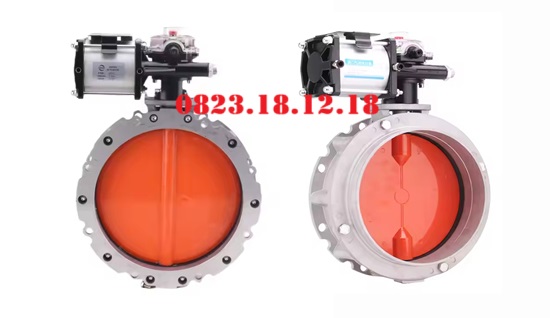

Van bướm silo điều khiển khí nén

I. Van bướm silo điều khiển khí nén là gì?

Van bướm silo điều khiển khí nén là thiết bị quan trọng trong các hệ thống lưu trữ và chế biến vật liệu, đặc biệt là trong ngành công nghiệp xi măng và trạm trộn. Thiết bị này được sử dụng để điều chỉnh dòng chảy của vật liệu rời, hạt, như xi măng hoặc bê tông, hạt, bột… từ các silo vào các băng tải hoặc thiết bị chế biến khác.

Van bướm silo điều khiển khí nén có cấu tạo bao gồm một đĩa bướm gắn với trục, có khả năng mở hoặc đóng để kiểm soát lưu lượng vật liệu. Hệ thống điều khiển khí nén giúp điều chỉnh vị trí của đĩa bướm một cách nhanh chóng và chính xác, nhờ vào áp lực khí được cung cấp.

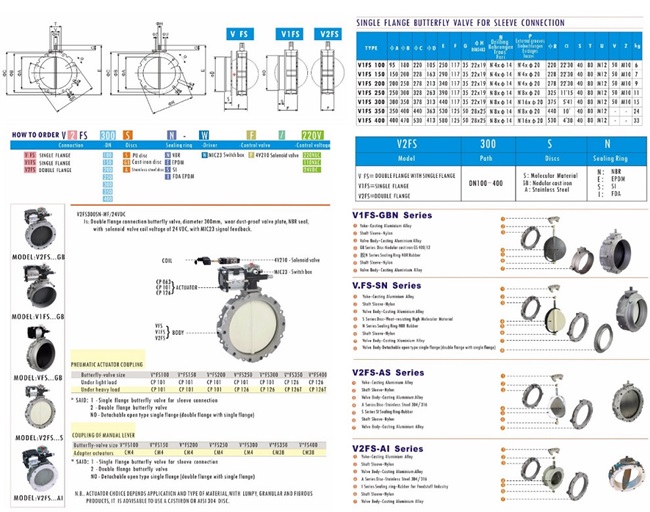

II. Thông số kỹ thuật của van bướm silo điều khiển khí nén

• Kích thước: DN100 đến DN1000
• Thân van: nhôm, thép carbon, thép không gỉ, hoặc nhựa composite.
• Đĩa bướm: Thép không gỉ hoặc hợp kim chịu mài mòn.
• Gioăng: Cao su EPDM, PTFE hoặc vật liệu chịu nhiệt.
• Dạng điều khiển: ON/OFF hoặc tuyến tính
• Áp suất làm việc: 10bar
• Nhiệt độ làm việc: -20°C đến 120°C
• Áp lực khí nén: 0.4 đến 0.8 MPa.
• Thời gian mở/đóng: trong khoảng 2-5 giây.
• Van có thể được trang bị các cảm biến áp suất, cảm biến vị trí hoặc bộ điều khiển tự động để đảm bảo an toàn trong quá trình vận hành.
• Trọng lượng: 5 kg đến 50 kg.
• Môi trường làm việc: xi măng, than, bột, hạt, bùn, đất…
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc…
• Bảo hành 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm silo điều khiển khí nén

1. Cấu tạo của van bướm silo điều khiển khí nén

• Thân van: Là phần chính của van, thường được làm từ nhôm, thép carbon, thép không gỉ hoặc nhựa composite. Thân van có nhiệm vụ chứa các bộ phận bên trong và kết nối với hệ thống ống dẫn.
• Đĩa bướm: Đĩa bướm là phần cắt ngang của dòng chảy, gắn vào trục và xoay để mở hoặc đóng van. Đĩa này thường được làm từ vật liệu chịu mài mòn, như thép không gỉ.
• Trục: Trục kết nối giữa đĩa bướm và bộ điều khiển. Khi trục quay, đĩa bướm sẽ thay đổi góc độ, từ đó điều chỉnh lưu lượng vật liệu.
• Bộ điều khiển khí nén: Đây là phần điều khiển van, sử dụng áp lực khí nén để điều chỉnh vị trí của trục và đĩa bướm.
• Gioăng: Gioăng được lắp đặt giữa thân van và đĩa bướm để đảm bảo kín khít, ngăn ngừa rò rỉ vật liệu trong quá trình vận hành. Gioăng thường được làm từ cao su EPDM, PTFE hoặc các vật liệu chịu nhiệt.
• Kết nối: Van bướm có thể có các kiểu kết nối khác nhau như kết nối mặt bích (flanged) hoặc kết nối hàn, nối nhanh… để dễ dàng lắp đặt vào hệ thống ống dẫn.

2. Nguyên lý hoạt động của van bướm silo điều khiển khí nén

Nguyên lý hoạt động của van bướm silo điều khiển khí nén dựa trên cơ chế xoay của đĩa bướm để điều chỉnh dòng chảy của vật liệu. Khi cần mở van, khí nén được cung cấp vào bộ điều khiển khí nén, tạo áp lực lên bộ phận điều khiển. Áp lực này làm cho trục quay, từ đó dẫn đến việc đĩa bướm xoay ra khỏi vị trí đóng, cho phép vật liệu chảy qua. Ngược lại, khi cần ngăn chặn dòng chảy, áp lực khí nén được giảm hoặc ngừng lại, khiến trục quay trở lại vị trí ban đầu, đóng đĩa bướm lại.

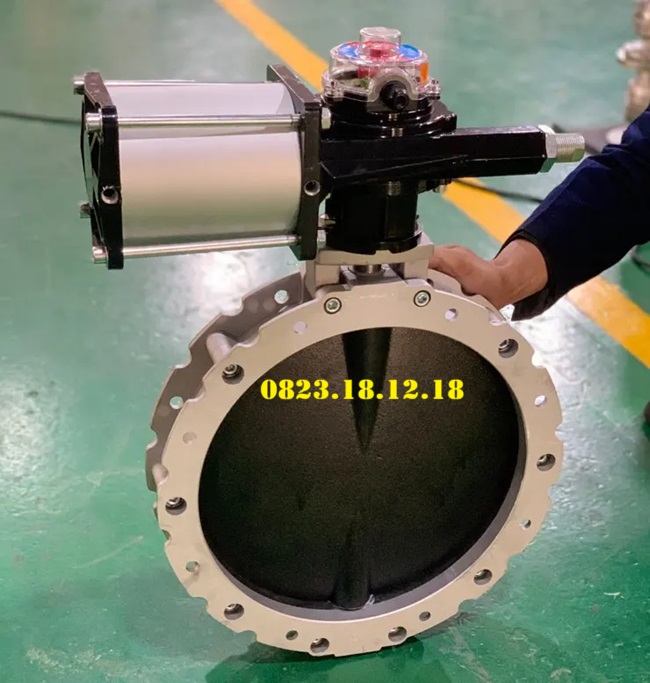

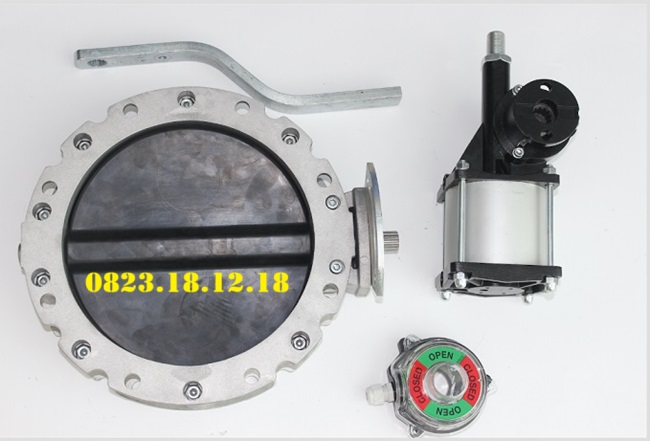

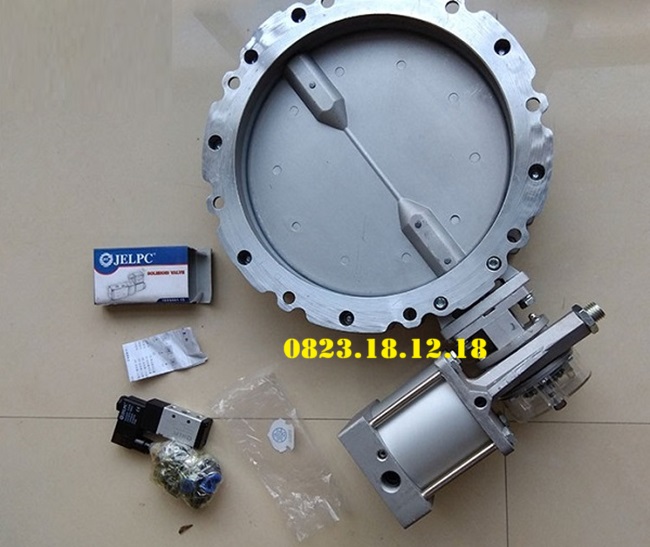

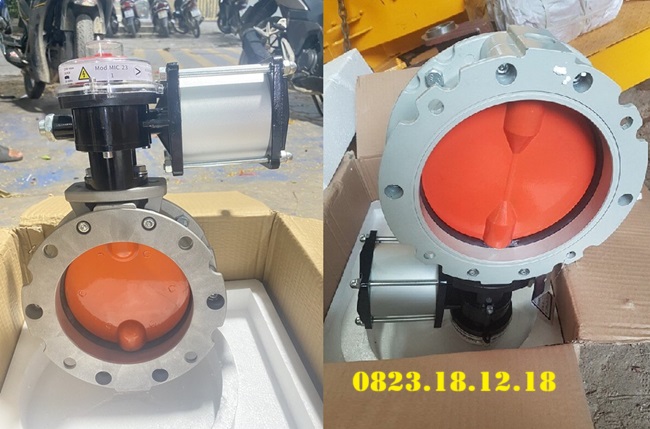

IV. Một số hình ảnh thực tế của van bướm silo điều khiển khí nén

V. Ưu điểm và nhược điểm của van bướm silo điều khiển khí nén

1. Ưu điểm của van bướm silo điều khiển khí nén

• Tăng cường hiệu quả hoạt động: Van bướm cho phép kiểm soát lưu lượng vật liệu một cách nhanh chóng và chính xác, giúp tối ưu hóa quy trình sản xuất và giảm thiểu thời gian dừng máy.
• Tiết kiệm chi phí: Với thiết kế đơn giản và dễ bảo trì, van bướm giúp giảm thiểu chi phí bảo trì và sửa chữa. Hơn nữa, hiệu suất cao trong việc kiểm soát dòng chảy cũng góp phần giảm thiểu lãng phí nguyên liệu.
• Độ bền cao: Van được làm từ các vật liệu chịu mài mòn và ăn mòn, giúp nó hoạt động hiệu quả trong các môi trường khắc nghiệt, như trong ngành công nghiệp xi măng và chế biến thực phẩm.
• Ứng dụng đa dạng: Van bướm có thể được sử dụng cho nhiều loại vật liệu khác nhau, từ ngũ cốc đến hóa chất, làm cho nó trở thành một thiết bị được ứng dụng trong nhiều ngành công nghiệp.
• An toàn: Việc sử dụng van bướm giúp đảm bảo an toàn trong quá trình vận hành. Các tính năng an toàn có thể được tích hợp, như cảm biến áp suất, giúp ngăn ngừa sự cố và đảm bảo ổn định cho quy trình.
• Dễ dàng điều chỉnh: Với khả năng điều chỉnh nhanh chóng, van bướm giúp người vận hành dễ dàng thay đổi lưu lượng vật liệu theo yêu cầu mà không cần phải dừng hệ thống.

2. Nhược điểm của van bướm silo điều khiển khí nén

• Bảo trì thường xuyên: Nếu không được bảo trì định kỳ, van có thể gặp vấn đề như kẹt hoặc hỏng hóc, ảnh hưởng đến hiệu suất hoạt động.
• Khả năng rò rỉ: Nếu gioăng không được lắp đặt đúng cách hoặc bị hỏng, có thể xảy ra hiện tượng rò rỉ vật liệu, gây lãng phí và ảnh hưởng đến quy trình sản xuất.

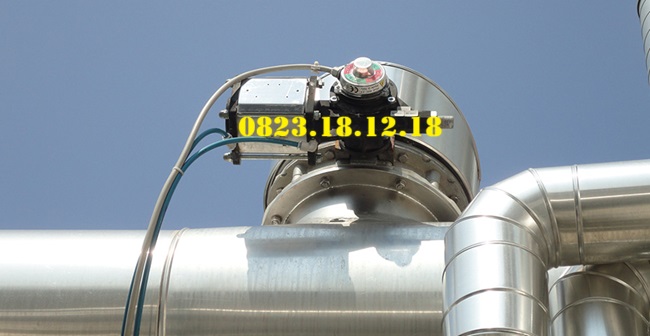

VI. Ứng dụng của van bướm silo điều khiển khí nén

• Ngành công nghiệp xi măng: Van bướm được sử dụng để điều chỉnh dòng chảy của xi măng từ silo vào hệ thống vận chuyển hoặc máy trộn, giúp kiểm soát chính xác tỷ lệ vật liệu.
• Ngành chế biến thực phẩm: Trong các nhà máy chế biến thực phẩm, van bướm điều chỉnh lưu lượng các nguyên liệu như bột mì, đường, và các loại hạt, đảm bảo chất lượng sản phẩm cuối cùng.
• Ngành công nghiệp hóa chất: Van bướm được sử dụng để kiểm soát dòng chảy của các hóa chất lỏng và rắn trong quy trình sản xuất, giúp quản lý an toàn và hiệu quả.
• Ngành nông nghiệp: Trong các nhà máy chế biến nông sản, van bướm có thể điều chỉnh lưu lượng vật liệu như ngũ cốc, hạt giống và phân bón, hỗ trợ trong quá trình đóng gói và lưu trữ.
• Ngành công nghiệp khoáng sản: Van bướm được sử dụng trong các nhà máy chế biến khoáng sản để điều chỉnh lưu lượng các loại vật liệu rời như than, quặng và đá.
• Hệ thống HVAC: Trong các hệ thống điều hòa không khí và thông gió, van bướm giúp điều chỉnh lưu lượng không khí, đảm bảo hiệu suất và tiết kiệm năng lượng.
• Ngành sản xuất bê tông: Van bướm được sử dụng để kiểm soát lưu lượng của các thành phần bê tông như cát, sỏi và xi măng, đảm bảo tỷ lệ chính xác trong sản xuất.
• Ngành tái chế: Trong các nhà máy tái chế, van bướm giúp điều chỉnh lưu lượng vật liệu tái chế, hỗ trợ trong quá trình phân loại và xử lý.
• Ngành sản xuất điện: Van bướm có thể được sử dụng trong các nhà máy điện để kiểm soát dòng chảy của các vật liệu như than, chất thải rắn và nhiên liệu khác.

VII. Địa chỉ mua van bướm silo điều khiển khí nén uy tín, chính hãng

Công ty thietbidients là một trong những công ty hàng đầu trong lĩnh vực cung cấp các sản phẩm công nghệ và thiết bị công nghiệp, chuyên cung cấp van bướm silo điều khiển khí nén chất lượng cao. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm uy tín, hiệu suất vượt trội và dịch vụ khuyến mãi tận tình.

Chúng tôi cung cấp các loại van bướm phù hợp với nhiều ứng dụng khác nhau, từ ngành công nghiệp xi măng, chế biến thực phẩm, đến ngành hóa chất và nông nghiệp. Chúng tôi luôn sẵn sàng tư vấn và hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng.

Để biết thêm thông tin chi tiết về sản phẩm hoặc để đặt hàng, xin vui lòng liên hệ với chúng tôi qua các phương thức sau:
