Van bướm mặt bích

I. Giới thiệu về van bướm mặt bích

Điểm khác biệt so với van bướm thông thường là van bướm mặt bích được thiết kế sẵn với hai mặt bích tích hợp vào thân van, thay vì phải nối riêng biệt. Điều này giúp quá trình lắp đặt trên đường ống trở nên dễ dàng hơn. Về cơ chế hoạt động, van bướm mặt bích cũng tương tự như các loại van bướm khác.

II. Thông số kỹ thuật của van bướm mặt bích

VAN BƯỚM MẶT BÍCH CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích thước: 50A – 2000A
• Vật liệu thân: Gang, Thép, Inox, nhựa
• Vật liệu trục: Thép carbon, Thép không gi
• Vật liệu đĩa: Inox, Gang, Thép
• Vật liệu gioăng: EPDM, STS304, WCB
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 350°C
• Kiếu kết nối: Mặt bích
• Tiêu chuẩn: JIS, BS, DIN, ANSI
• Môi trường: Nước, Xăng, Dầu, Khí, Hơi
• Xuất xứ: Korea, Taiwan, China, Japan, Malaysia
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm mặt bích

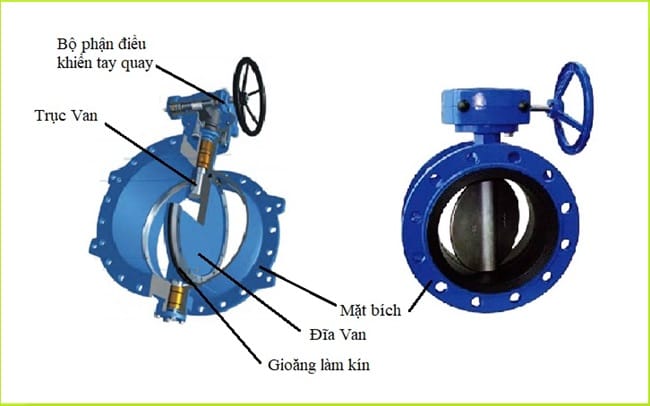

1. Cấu tạo của van bướm mặt bích

• Thân van: Được đúc liền hai mặt bích, thường tuân theo các tiêu chuẩn như BS, JIS, DIN, ANSI. Thân van được thiết kế chắc chắn để chịu được áp suất cao.

• Đĩa van (cánh bướm): Được gắn cố định vào trục van. Khi xoay 90 độ, đĩa van sẽ mở hoặc đóng để kiểm soát lưu lượng chất lưu qua van.

• Trục van: Là trục chịu tải, truyền chuyển động xoay từ cơ cấu vận hành đến đĩa van. Trục van được gắn chặt với đĩa van.

• Vòng đệm cao su (gioăng làm kín): Được lắp đặt trong thân van, tạo độ kín khi đĩa van đóng.
• Cơ cấu vận hành: Có thể là tay gạt, tay quay, mô tơ điện, khí nén, v.v. Cơ cấu vận hành này sẽ truyền chuyển động xoay đến trục van.

2. Nguyên lý hoạt động của van bướm mặt bích

Cơ chế hoạt động của van bướm mặt bích vẫn dựa trên sự vận hành từ tay quay/tay gạt, truyền động đến trục van và cánh van (đĩa bướm). Khi vận hành tay quay, tác động lực sẽ được truyền từ tay quay đến trục van, từ đó làm cho cánh van (đĩa bướm) xoay và thay đổi vị trí mở/đóng.

Như vậy, mặc dù cấu tạo bên ngoài của van bướm mặt bích khác với các loại van bướm thông thường, nhưng nguyên lý hoạt động cơ bản vẫn tương tự, dựa trên sự chuyển động của cánh van (đĩa bướm) để điều khiển dòng chảy.

IV. Các loại van bướm mặt bích phổ biến trên thị trường hiện nay

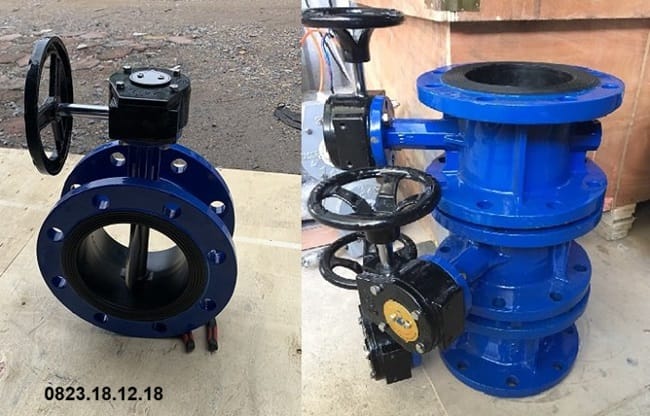

1. Van bướm mặt bích tay quay

Van bướm mặt bích tay quay là một loại van bướm có cấu tạo đặc biệt, với khung và đĩa van được lắp đặt trên một mặt bích chuyên dụng, thay vì được tích hợp trực tiếp vào đường ống như các loại van bướm thông thường.

Các đặc điểm chính của van bướm mặt bích tay quay bao gồm:

• Thiết kế mặt bích: Thay vì được hàn hoặc ren trực tiếp vào đường ống, van bướm mặt bích được lắp đặt bằng cách sử dụng các bu-lông nối với một mặt bích riêng biệt. Điều này giúp dễ dàng lắp đặt, tháo dỡ và bảo trì.
• Cơ chế tay quay: Van bướm mặt bích được điều khiển bằng một tay quay, cho phép mở/đóng van một cách dễ dàng và chính xác. Tay quay giúp người vận hành có thể điều chỉnh độ mở của van nhanh chóng.
• Ứng dụng: Loại van này phù hợp với nhiều ứng dụng như đường ống nước, khí nén, hóa chất, thực phẩm… Thiết kế mặt bích giúp dễ dàng tích hợp vào hệ thống đường ống.

2. Van bướm mặt bích tay gạt

Van bướm mặt bích tay gạt là một loại van bướm có cấu tạo tương tự như van bướm mặt bích tay quay, nhưng sử dụng cơ chế tay gạt thay vì tay quay để điều khiển việc mở/đóng van.

Van bướm mặt bích tay gạt thường được sử dụng trong các ứng dụng tương tự như van bướm mặt bích tay quay, chẳng hạn như đường ống nước, khí, hóa chất, thực phẩm…

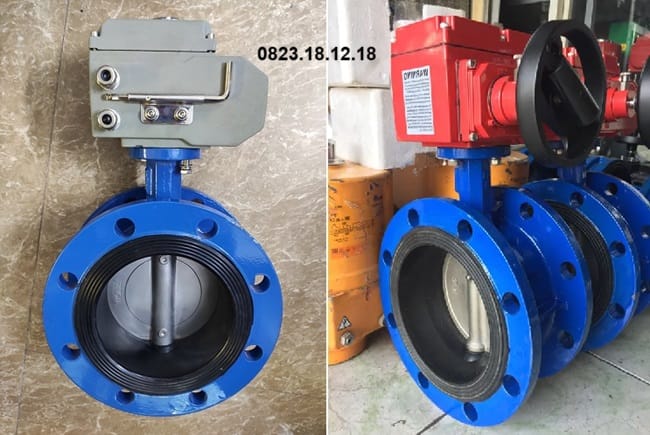

3. Van bướm mặt bích điều khiển điện

Van bướm mặt bích điều khiển điện là một loại van bướm được điều khiển bằng động cơ điện thay vì cơ chế tay quay hoặc tay gạt như các loại van bướm truyền thống.

• Ưu điểm:
  – Dễ dàng điều khiển và tự động hóa: Việc điều khiển van có thể được thực hiện từ xa hoặc tích hợp vào hệ thống tự động.
  – Tính chính xác cao: Động cơ điện cho phép điều chỉnh độ mở van một cách chính xác.
  – Phù hợp với các ứng dụng yêu cầu điều khiển chính xác và tự động.
• Ứng dụng: Van bướm mặt bích điều khiển điện thường được sử dụng trong các ngành công nghiệp như hóa chất, dầu khí, năng lượng, xử lý nước thải, v.v… nơi cần có khả năng điều khiển van một cách chính xác và tự động.

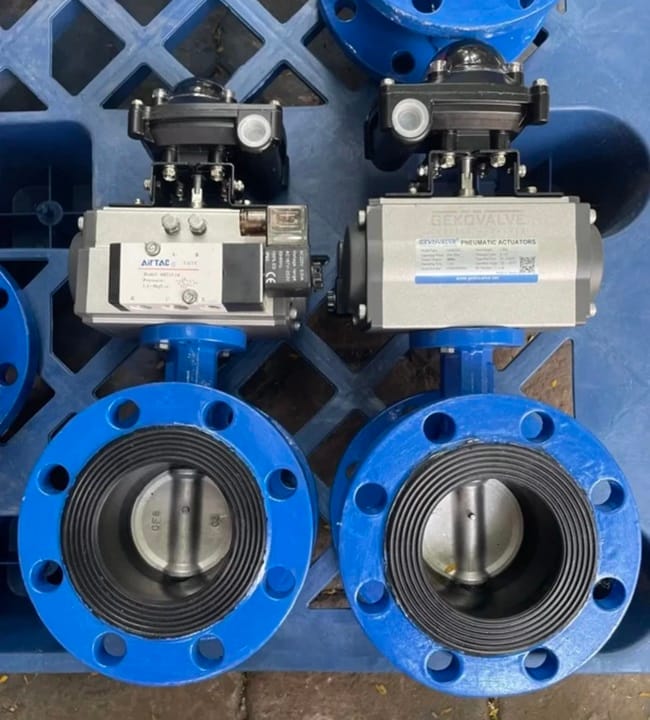

4. Van bướm mặt bích điều khiển khí nén

Van bướm mặt bích điều khiển khí nén là một loại van bướm có cơ chế điều khiển sử dụng khí nén thay vì động cơ điện.

• Cơ chế điều khiển:
  – Thay vì sử dụng động cơ điện như các van bướm thông thường, loại van này được điều khiển bằng một bộ khí nén.
  – Bộ khí nén bao gồm xy-lanh khí nén và các van điều khiển để điều chỉnh độ mở của van bướm.
• Ưu điểm:
  – An toàn trong môi trường dễ gây cháy nổ, như hóa chất, dầu khí.
  – Độ tin cậy cao do cơ chế đơn giản.
  – Hoạt động độc lập với nguồn điện.

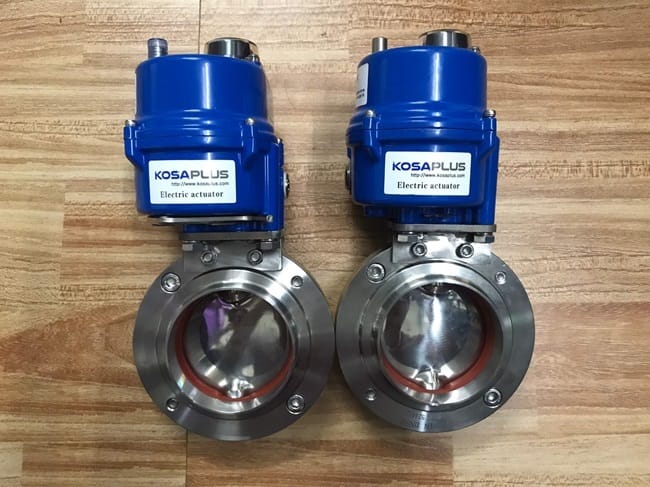

5. Van bướm inox vi sinh mặt bích

Van bướm inox vi sinh mặt bích là một loại van bướm được thiết kế với thân van và vành bích làm bằng inox. Đây là một lựa chọn phổ biến trong nhiều ứng dụng công nghiệp nhờ những ưu điểm sau:

• Chất liệu inox: Thân van và vành bích làm bằng inox 304 hoặc 316 giúp chống ăn mòn tốt trong các môi trường khắc nghiệt.
• Mặt bích:
  – Vành bích làm bằng inox giúp dễ dàng lắp đặt, tháo lắp và bảo trì.
  – Mặt bích phù hợp với các tiêu chuẩn ống như ANSI, DIN, JIS, BS, GB.
• Ứng dụng:
  – Phù hợp với nhiều ngành công nghiệp như hóa chất, dầu khí, thực phẩm, dược phẩm…
  – Sử dụng trong các hệ thống ống dẫn, bơm, van…, đặc biệt trong các môi trường ăn mòn.

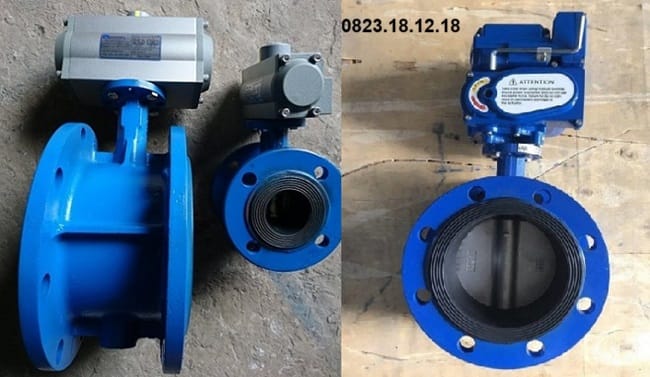

6. Van bướm gang mặt bích

Van bướm gang mặt bích là một loại van bướm được sản xuất với thân van và vành bích bằng gang. Đây cũng là một lựa chọn phổ biến trong nhiều ứng dụng công nghiệp, với một số đặc điểm sau:

• Chất liệu gang:
  – Thân van và vành bích được chế tạo từ gang xám hoặc gang dúc.
  – Gang có độ cứng, độ bền tốt và khả năng chịu được áp suất cao.
• Ưu điểm:
  – Giá thành thấp hơn so với inox
  – Độ bền cơ học cao
  – Chịu được áp suất và nhiệt độ cao
  – Dễ lắp đặt và bảo trì

7. Van bướm thép mặt bích

Van bướm thép mặt bích là một loại van bướm được chế tạo với thân van và vành bích bằng thép.

• Chất liệu thép:
  – Thân van và vành bích được làm bằng thép các-bon hoặc thép hợp kim.
  – Thép có độ cứng, độ bền và khả năng chịu tải tốt.
• Mặt bích:
  – Vành bích làm bằng thép giúp dễ dàng lắp đặt, tháo lắp và bảo trì.
  – Mặt bích phù hợp với các tiêu chuẩn ống như ANSI, DIN, JIS, BS, GB.
• Ưu điểm:
  – Giá thành thấp hơn so với inox
  – Độ bền cơ học cao
  – Chịu được áp suất và nhiệt độ cao
  – Dễ lắp đặt và bảo trì

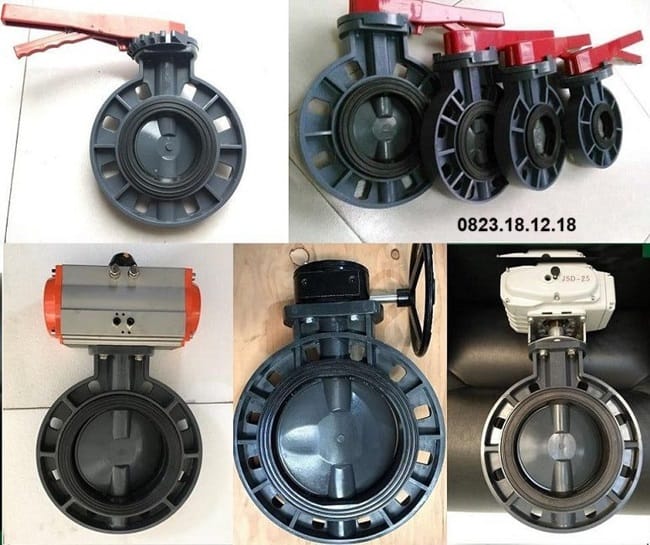

8. Van bướm nhựa mặt bích

Van bướm nhựa mặt bích là một loại van bướm được chế tạo với thân van và vành bích bằng nhựa.

• Chất liệu nhựa:
  – Thân van và vành bích được làm bằng các loại nhựa như polyvinyl chloride (PVC), polybutylene (PB), polypropylene (PP) hoặc các loại nhựa chống hóa chất khác.
  – Các loại nhựa này có độ bền cơ học, hóa học và khả năng chịu ăn mòn tốt.
• Ưu điểm:
  – Giá thành thấp hơn so với kim loại
  – Khả năng chống ăn mòn hóa chất tốt
  – Trọng lượng nhẹ
  – Dễ lắp đặt và bảo trì

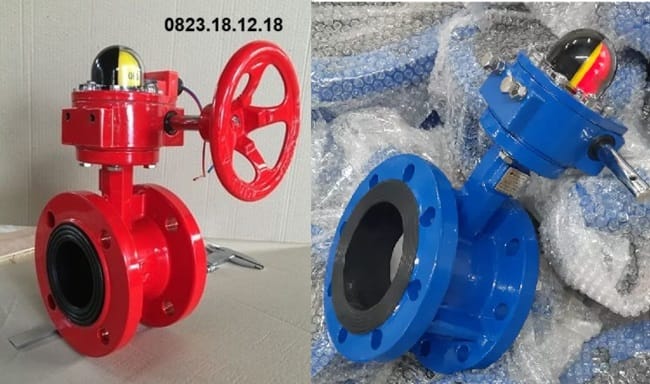

9. Van bướm mặt bích tín hiệu điện

Về van bướm mặt bích tín hiệu điện, đây là một loại van bướm được trang bị thêm các thiết bị điện để hỗ trợ vận hành và điều khiển. Một số đặc điểm chính của loại van này bao gồm:

• Cơ cấu điều khiển:
  – Van bướm được lắp đặt thêm các thiết bị như motor điện, bộ điều khiển PLC, cảm biến vị trí, v.v.
  – Cho phép điều khiển mở/đóng van từ xa, tự động hóa quá trình vận hành.
• Tín hiệu điện:
  – Van gửi các tín hiệu điện để báo cáo trạng thái của van (mở/đóng, vị trí…) về bộ điều khiển trung tâm.
  – Có thể nhận tín hiệu điều khiển từ bộ điều khiển để thực hiện lệnh mở/đóng van.

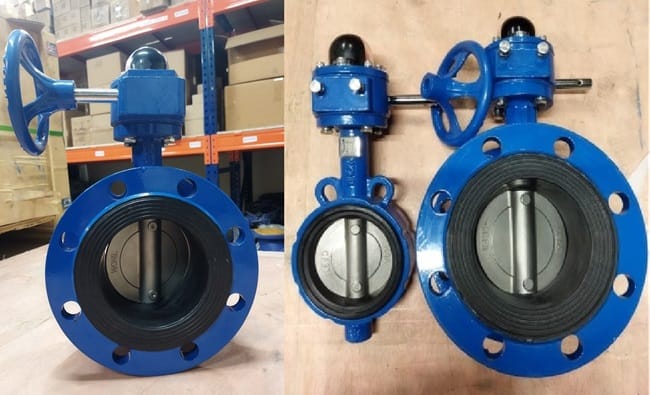

10. Van bướm mặt bích Hàn Quốc

Về van bướm mặt bích Hàn Quốc, đây là một loại van bướm được sản xuất và phát triển tại Hàn Quốc, phổ biến với các nhãn hàng nổi tiếng như Wonil, Samwoo, YDK… với một số đặc điểm nổi bật sau:

• Chất lượng và độ bền cao:
  – Được sản xuất từ các vật liệu chất lượng cao như thép không gỉ, chịu được áp suất và nhiệt độ cao.
  – Thiết kế chắc chắn, bền bỉ, phù hợp với các môi trường khắc nghiệt.
• Hiệu suất vận hành tốt:
  – Van bướm Hàn Quốc có độ kín khít và hiệu quả điều tiết dòng chất lỏng/khí tốt.
  – Các cơ cấu vận hành êm ái, ít tiếng ồn.
• Tiêu chuẩn và chứng nhận:
  – Tuân thủ các tiêu chuẩn về an toàn, chất lượng như ISO, ASME, DIN, v.v.
  – Được cấp các chứng nhận uy tín như CE, CRN, ATEX.

11. Van bướm mặt bích Đài Loan

Đây cũng là dòng sản phẩm phổ biến và được sử dụng rộng rãi trong công nghiệp với một số thương hiệu nổi tiếng như Taiwan, AUT, Wyeco… Dưới đây là một số đặc điểm nổi bật của van bướm mặt bích Đài Loan:

• Chất lượng và độ bền:
  – Được sản xuất từ các vật liệu chất lượng cao như thép carbon hoặc thép không gỉ.
  – Thiết kế chắc chắn, bền bỉ, phù hợp với môi trường khắc nghiệt.
• Hiệu suất vận hành:
  – Có khả năng điều tiết dòng chất lỏng/khí tốt, đạt độ kín khít cao.
  – Hoạt động êm ái, ít tiếng ồn.
• Tuân thủ tiêu chuẩn:
  – Đáp ứng các tiêu chuẩn an toàn, chất lượng như ISO, ASME, DIN.
  – Có các chứng nhận uy tín như CE, CRN, ATEX.

Tương tự như van bướm Hàn Quốc, van bướm mặt bích Đài Loan cũng được đánh giá là sản phẩm chất lượng, đáng tin cậy và phù hợp với nhiều ứng dụng công nghiệp. Các nhà sản xuất Đài Loan cũng không ngừng cải tiến và nâng cao chất lượng của dòng van này.

12. Van bướm mặt bích Nhật Bản

Dưới đây là một số đặc điểm nổi bật của van bướm mặt bích Nhật Bản:

• Chất lượng vượt trội:
  – Được sản xuất từ các vật liệu cao cấp như thép không gỉ, titan, hợp kim nhôm.
  – Tiêu chuẩn chế tạo và kiểm tra nghiêm ngặt, đạt các tiêu chuẩn quốc tế.
• Thiết kế tối ưu:
  – Có thiết kế nhỏ gọn, trọng lượng nhẹ.
  – Cơ cấu vận hành đơn giản, êm ái và bền bỉ.
• Hiệu suất cao:
  – Khả năng cách ly dòng chất lưu tuyệt vời, độ kín khít cao.
  – Thời gian đóng/mở nhanh, ít tiêu hao năng lượng.
• Ứng dụng đa dạng:
  – Phù hợp với nhiều loại dòng chất lưu như hóa chất, dầu, khí nén, v.v.
  – Được sử dụng rộng rãi trong các ngành công nghiệp như hóa dầu, năng lượng, sản xuất.

Các nhà sản xuất Nhật Bản luôn chú trọng vào chất lượng sản phẩm, công nghệ tiên tiến và uy tín của thương hiệu. Vì vậy, van bướm mặt bích Nhật Bản thường được đánh giá là một trong những sản phẩm hàng đầu trong lĩnh vực này. Một số thương hiệu nổi tiếng của van bướm mặt bích Nhật Bản là Kitz, Toyo, Tomoe, ShinYi…

V. Van bướm mặt bích có những ưu điểm và nhược điểm gì?

1. Ưu điểm của van bướm mặt bích

• Thiết kế đơn giản: Cấu tạo van bướm mặt bích đơn giản, ít chi tiết vận hành so với một số loại van khác.
• Tính chịu lực tốt: Nhờ được kết nối trực tiếp với ống thông qua mặt bích, van bướm có khả năng chịu lực cao, phù hợp với các ứng dụng cần chịu áp lực lớn.
• Dễ lắp đặt và bảo trì: Việc lắp đặt và bảo trì van bướm mặt bích là tương đối đơn giản, không yêu cầu kỹ thuật cao.
• Tính kín khít tốt: Thiết kế van bướm mặt bích kín khít, hạn chế rò rỉ nước và bụi bẩn.
• Phạm vi ứng dụng rộng: Van bướm mặt bích có thể sử dụng trong nhiều ngành công nghiệp khác nhau.

2. Nhược điểm của van bướm mặt bích

• Khả năng kiểm soát lưu lượng hạn chế: So với một số loại van khác, van bướm mặt bích có phạm vi điều chỉnh lưu lượng hạn chế, chỉ khoảng 0-90 độ.
• Dễ bị ăn mòn: Vật liệu chế tạo van bướm mặt bích (thường là kim loại) có thể bị ăn mòn khi tiếp xúc với môi trường ăn mòn.
• Độ kín khít giảm dần theo thời gian: Sau một thời gian sử dụng, độ kín khít của van bướm mặt bích có thể giảm dần do sự mài mòn của các chi tiết.

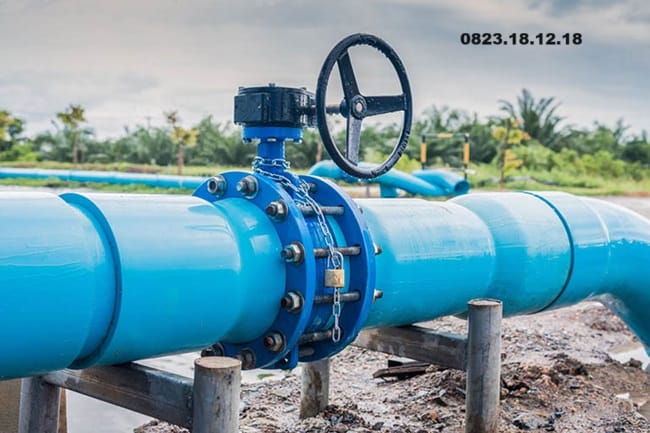

VI. Ứng dụng của van bướm mặt bích

Ngoài ra, van bướm mặt bích còn được sử dụng trong nhiều ứng dụng khác như các hệ thống HVAC, hệ thống thông gió, hệ thống phòng cháy chữa cháy,…

VII. Báo giá sản phẩm van bướm mặt bích

Ngoài ra, chúng tôi cũng cung cấp dịch vụ lắp đặt, bảo trì và sửa chữa van bướm mặt bích để đảm bảo sự vận hành êm ái và an toàn cho hệ thống của quý khách. Vui lòng liên hệ với đội ngũ chuyên gia của chúng tôi theo Hotline 0823.18.12.18 hoặc email Thietbidients97@gmail.com để được tư vấn và hỗ trợ nhanh nhất.
