I. Van bướm trục dài là gì?
Van bướm trục dài hay còn gọi là van bướm cổ dài, van bướm chôn ngầm. Đây là loại van bướm được thiết kế đặc biệt với phần cổ dài hơn so với các loại van bướm thông thường, chiều dài có nhiều kích thước khác nhau như 20cm, 50cm, 100cm, 200cm…cho tới 5 mét (tùy vào nhu cầu quý khách đặt hàng).
Van bướm trục dài được làm từ nhiều chất liệu khác nhau như inox, gang, thép, có độ bền cao, chịu được áp lực lớn. Đây là giải pháp lý tưởng ứng dụng cho các hệ thống cần vận hành ở vị trí sâu mà con người khó tiếp cận trực tiếp.

Van bướm cổ dài có phần trục kéo dài nên rất dễ vận hành, linh hoạt, giúp người dùng ngăn chặn hoặc cho phép dòng chảy đi qua dễ dàng. Hiện nay, dòng van bướm ngầm này được ứng dụng phổ biến tỏng các đường ống dưới lòng đất, hố gas, hể nước, hệ thống PCCC, dầu khí và nhiều ứng dụng khác.

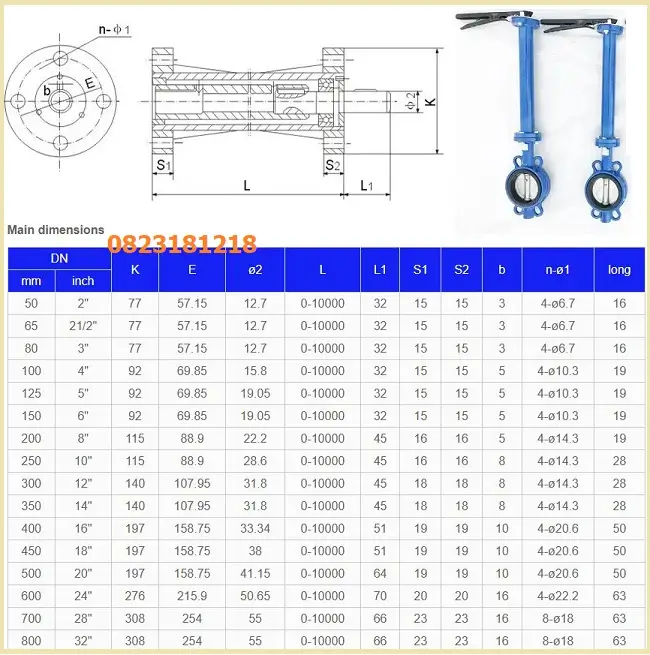

II. Thông số kỹ thuật van bướm trục dài
Thông số kỹ thuật:
- Kích thước: DN50 – DN500
- Chất liệu: Inox, gang, thép
- Chiều dài: 20cm – 5 mét
- Nhiệt độ làm việc: -5 – 180 độ C
- Áp lực làm việc: PN10, PN16
- Gioăng làm kín: EPDM, Teflon, Viton, NBR
- Kiểu điều khiển: Tay gạt, tay quay
- Sử dụng: Nước sạch, nước thải, khí, hóa chất…
- Kiểu kết nối: Mặt bích, kẹp wafer
- Tiêu chuẩn mặt bích: ANSI, DIN, BS, JIS10K
- Bảo hành: 12 tháng
- Xuất xứ: Đài Loan, Trung Quốc

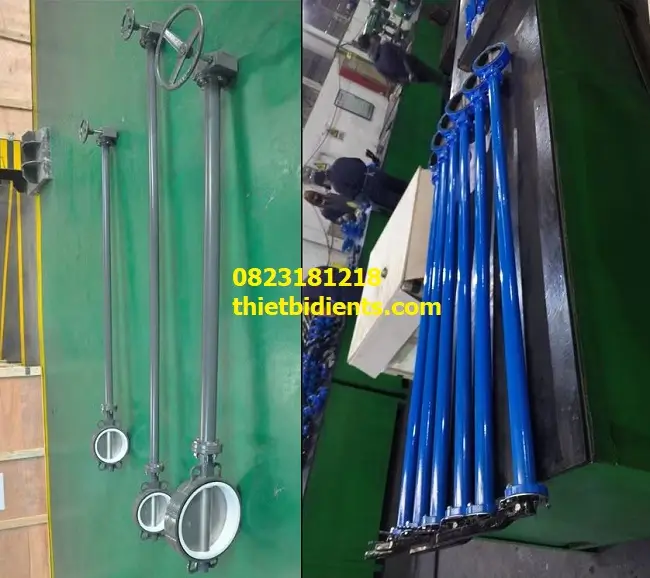

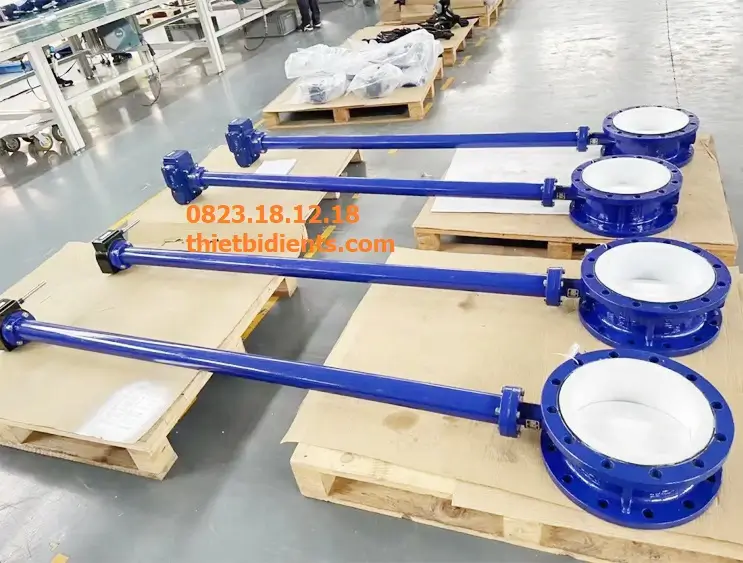

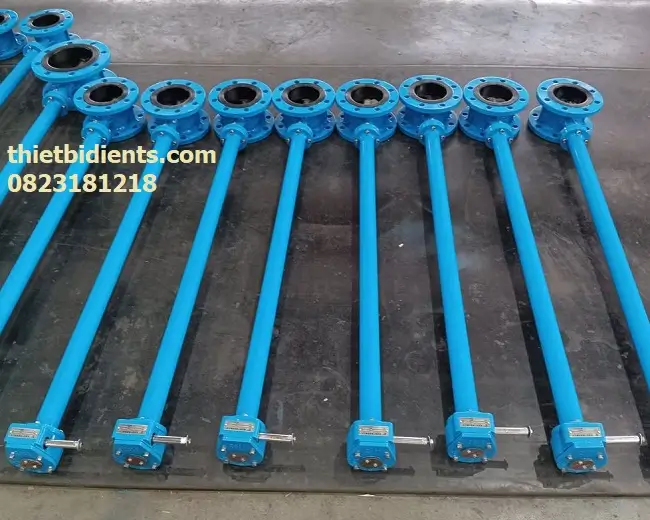

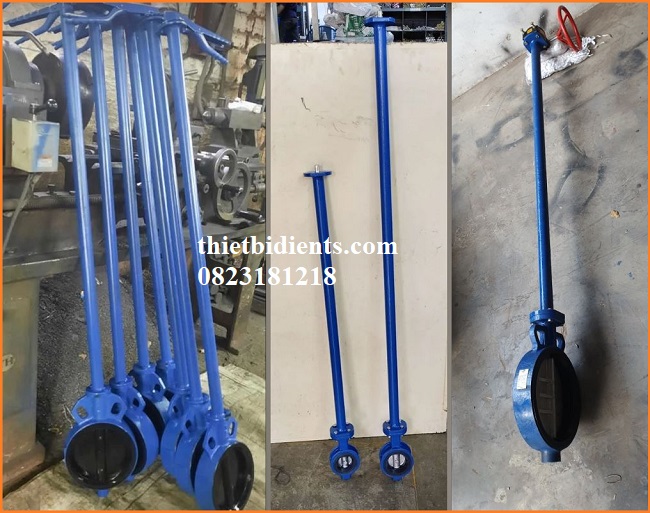

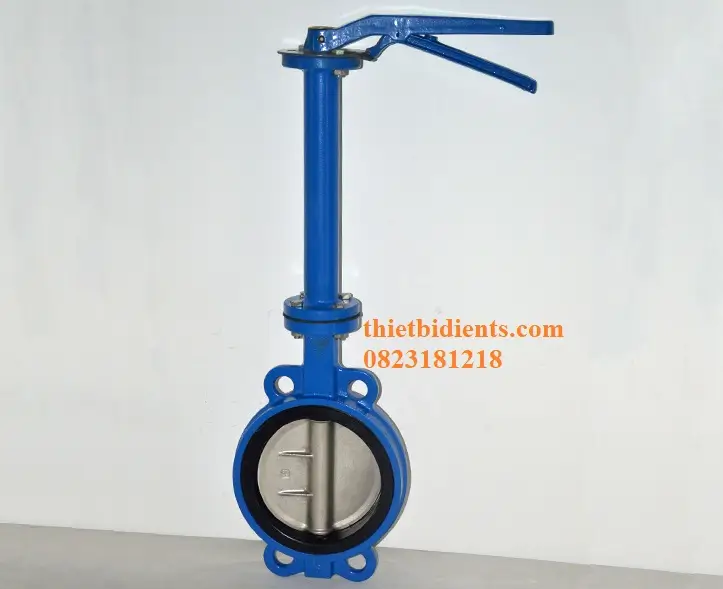

III. Hình ảnh thực tế các loại van bướm trục dài mà chúng tôi đang cung cấp



IV. Cấu tạo và nguyên lý hoạt động của van bướm trục dài

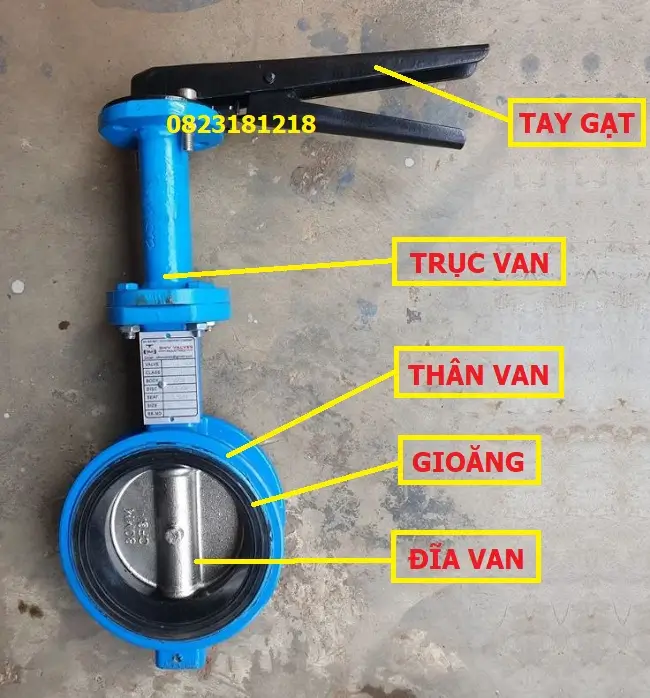

1.Cấu tạo van bướm trục dài
Van bướm trục dài có cấu tạo khá đơn giản gồm các bộ phận chính sau đây:
- Thân van: Phần thân van bướm được làm từ nhiều chất liệu khác nhau như thép không gỉ, gang, thép WCB, có độ bền cao và chống ăn mòn tốt.
- Trục van: Sử dụng chất liệu inox đặc kết nối đĩa van và bộ điều khiển. Phần trục được thiết kế chiều dài theo từng vị trí lắp đặt ngầm kéo lên mặt đất để thuận tiện cho việc vận hành.
- Đĩa van: Được làm bằng thép không gỉ, có dạng hình tròn, có thể xoay quanh trục với các góc 0 – 90 độ để đóng/mở hoặc điều tiết lưu lượng dòng chảy.
- Gioăng làm kín: Tùy vào từng loại van bướm mà mỗi loại được thiết kế riêng phần gioăng, cụ thể là các loại cao su EPDM, NBR, Teflon, viton hoặc một số được làm từ kim loại để sử dụng cho các hệ thống có nhiệt độ và áp suất cao.

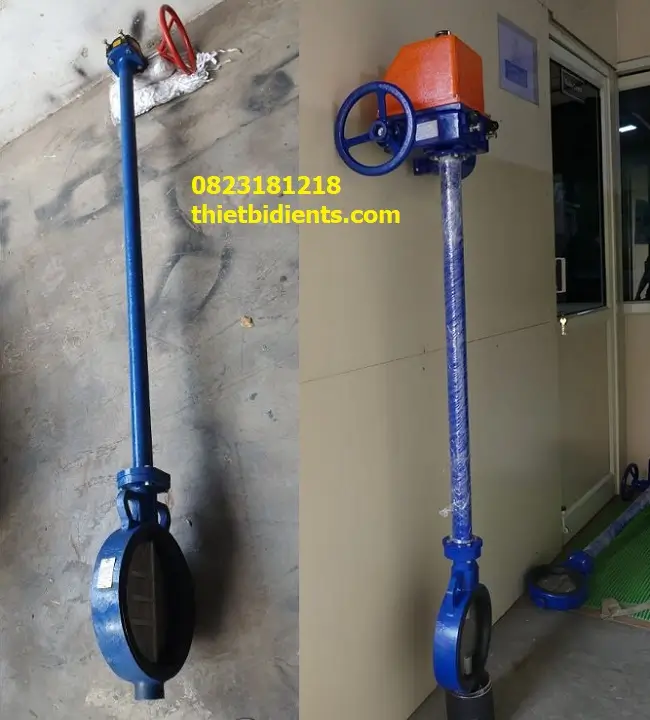

- Bộ điều khiển: Gồm các loại tay gạt phổ thông, tay quay, bộ truyền động khí nén và bộ điều khiển điện.

2. Nguyên lý hoạt động van bướm trục dài
Van bướm trục dài hoạt động dựa theo nguyên lý chuyển động xoay tạo nên lực xoắn momen để đóng mở van. Khi đĩa van (cánh bướm) xoay quanh trục với góc 90 độ để đóng hoặc mở hoàn toàn. Khi vận hành tay quay, tay gạt hoặc bộ điều khiển điện, khí, làm cho đĩa van xoay góc nhỏ hơn 90 độ để điều tiết lưu lượng dòng chảy đi qua.
V. Ưu điểm nổi bật của van bướm trục dài
Cùng tìm hiểu các ưu điểm vượt trội của van bướm trục dài trong hệ thống ống ngầm sau đây:
- Với kết cấu trục dài cho phép người dùng điều khiển van đóng mở dễ dàng ở những vị trí khó tiếp cận, không gian hẹp.
- Van bướm dài trục có thiết kế nhỏ gọn, tiết kiệm không gian, dễ dàng lắp đặt hơn so với các loại van công nghiệp khác như van cổng, van bi, van dao…
- Việc được chế tạo từ nhiều vật liệu như gang, inox, thép, nhựa, cho phép van hoạt động tốt trong nhiều môi trường lưu chất khác nhau.
- Mức giá của van bướm này thấp hơn so với dòng van khác, chi phí bảo dưỡng rẻ, dễ dàng thay thế.
- Đa dạng sự lựa chọn khi có thể kết hợp với các bộ điều khiển điện, khí, đáp những nhu cầu cho các dây truyền tự động hóa, giảm chi phí nhận công.

VI. Ứng dụng van bướm trục dài
Với nhiều ưu điểm nổi bật trên, hiện nay van bướm trục dài được ứng dụng rộng rãi trong nhiều lĩnh vực như:
- Ứng dụng cho các hệ thống cấp thoát nước ngầm như hệ thống thủy lợi, khu đô thị, nhà máy thủy điện…Đảm bảo điều tiết dòng chảy hiệu quả.
- Ứng dụng van bướm trục dài trong hệ thống phòng chảy chửa cháy, giúp kiểm soát dòng chảy ổn định và an toàn.
- Ứng dụng cho các hệ thống xử lý nước thải trong nhà máy, khu dân cư, cửa sông…
- Ứng dụng trong các hệ thống công nghiệp như dầu khí, ngành thực phẩm, hóa chất…

VII. Lưu ý khi lắp đặt và sử dụng van bướm trục dài
Để lựa chọn đúng sản phẩm van bướm trục dài cho hệ thống, chúng ta cần đặc biệt lưu ý những điều sau:
- Tùy thuộc vào môi trường mà lựa chọn van bướm có chất liệu phù hợp như hệ thống nước sạch có thể dùng van bướm trục gang trục dài, môi trường có tính ăn mòn cao nên lựa chọn van bướm inox trục dài.
- Lựa chọn kích thước đồng nhất với hệ thống để có thể lắp đặt được, thông thường van có kích thước từ DN50 – DN1000.
- Đo khoảng cách từ đường ống ngầm tới vị trí trên mặt đất và lựa chọn chiều cao của van bướm tương ứng để thuận tiện cho việc vận hành.
- Khi lắp đặt cần chuẩn bị gioăng chèn giữa 2 mặt bích, xỏ lần lượt bulong và siết chặt bu lông đồng đều, đảm bảm chắc chắn không có rò rỉ sảy ra.
- Lên kế hoạch thường xuyên bảo trì định kỳ, kiểm tra và bôi trơn các vị trí trục, đĩa van theo hướng dẫn từ nhà sản xuất. Từ đó nâng cao tuổi thọ của van và tránh hư hỏng không đáng có.
- Ngoài ra, cần cân nhắc và chọn đúng áp suất làm việc của van bướm, tránh áp suất cao sẽ gây hư hỏng.

VIII. Địa chỉ cung cấp van bướm trục dài chính hãng
Hiện nay chúng tôi chuyên cung cấp các loại van bướm trục dài chất lượng cao, phù hợp cho nhiều nhu cầu sử dụng khác nhau mà quý khách yêu cầu. Mỗi sản phẩm chúng tôi cung cấp đều được kiểm tra đầy đủ về điều kiện sử dụng tại nhiều môi trường.
Chúng tôi cam kết sản phẩm có đầy đủ kích thước từ DN50 – DN1000, mẫu mã đa dạng, giá thành cạnh tranh và có đầy đủ giấy tờ COCQ từ nhà sản xuất. Ngoài ra, công ty còn đảm bảo dịch vụ trọn gói từ tư vấn chọn sản phẩm, vận chuyển và thi công lắp đặt nếu có yêu cầu từ khách hàng.
Nhanh tay liên hệ với chúng tôi qua Hotline/Zalo: 0823181218 hoặc Email: thietbidients.com để nhận được tư vấn và hỗ trợ trục tiếp ngay tại thời điểm này.
XEM THÊM CÁC LOẠI: VAN CỔNG CỔ DÀI
