Van bướm inox là một loại van bướm có chức năng điều khiển đóng/mở dòng chảy, có dạng cánh bướm và được vận hành bằng tay gạt, tay quay hoặc tự động điều khiển điện. Thân van được chế tạo từ inox, thường là các loại inox SUS 304, 304L, 316, 316L, đáp ứng yêu cầu chịu nhiệt, chịu áp suất và chống ăn mòn tốt.

Vòi van inox điều khiển dòng chảy nhờ cơ chế của một phiến đĩa có thể xoay quanh trục chính. Khi người dùng thao tác bằng cần gạt hoặc tay quay, phiến đĩa sẽ xoay 90 độ so với trục chính, mở hoặc đóng dòng chảy qua van. Loại van này phù hợp sử dụng trong các môi trường như hóa chất, nước thải công nghiệp và những ứng dụng tương tự, nhờ khả năng chịu được các điều kiện khắc nghiệt.

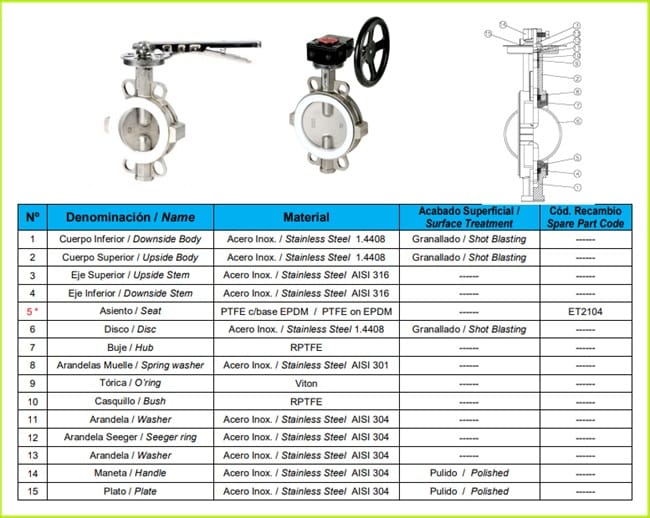

II. Thông số kỹ thuật của van bướm inox

III. Cấu tạo và nguyên lý hoạt động của van bướm inox

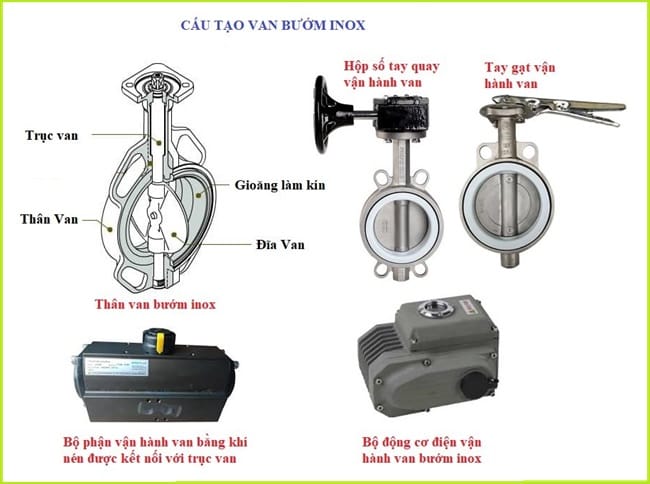

1. Cấu tạo của van bướm inox

Cấu tạo chính của van bướm inox bao gồm các bộ phận cơ bản sau:

Thân van (valve body): Thân van được làm bằng inox, thường là inox 304 hoặc inox 316, tùy thuộc vào yêu cầu ứng dụng. Thân van có các kết nối ống (như bích, ren, …) để lắp đặt vào đường ống.
Đĩa bướm (cánh van bướm): Là bộ phận chính điều khiển dòng chảy. Đĩa bướm cũng làm bằng inox và được thiết kế dạng tròn có thể xoay 90 độ để mở hoặc đóng van.
Trục quay (shaft): Là trục nối liền với đĩa bướm, cho phép đĩa bướm quay mở/đóng van. Trục quay cũng được làm bằng inox.
Ổ đỡ (bearing): Là bộ phận đỡ trục quay, giúp cho trục quay có thể xoay nhẹ nhàng.
Gioăng làm kín: Được thiết kế để tạo sự kín khít khi van đóng, ngăn không cho chất lỏng/khí chảy qua. Gioăng làm kín được làm từ chất liệu cao su cao cấp như EPDM, PTFE, TEFLON để chịu nhiệt độ, hóa chất và tia UV tố
Tay điều khiển (handle): Được gắn trên trục quay để người vận hành có thể dễ dàng mở/đóng van.

– Đối với van bướm điều khiển điện: van có một motor điện được gắn vào trục quay. Motor điện được điều khiển bởi một bộ điều khiển điện tử, cho phép mở/đóng van từ xa.

– Đối với van bướm điều khiển khí nén: Van có một bộ điều khiển khí nén (pneumatic actuator) được gắn vào trục quay. Bộ điều khiển khí nén sẽ mở/đóng van khi được cung cấp khí nén, việc điều khiển mở/đóng van được thực hiện từ xa thông qua hệ thống khí nén.

2. Nguyên lý hoạt động của van bướm inox

Nguyên lý hoạt động bằng tay gạt:

– Tay gạt được kết nối trực tiếp với trục van.

– Khi người vận hành đẩy/kéo tay gạt, trục van sẽ quay và mở/đóng cánh van bướm.

– Lò xo đàn hồi sẽ đẩy tay gạt về vị trí đóng van khi người vận hành không tác động.

– Bộ phận báo hiệu sẽ chỉ ra góc độ mở/đóng của van.

Nguyên lý hoạt động bằng tay xoay:

– Tay xoay được gắn trực tiếp lên trục van.

– Người vận hành xoay tay về phía mở hoặc đóng, trục van sẽ quay theo và mở/đóng cánh van.

– Không cần lò xo đàn hồi như ở kiểu tay gạt.

– Bộ phận báo hiệu cũng chỉ ra góc độ mở/đóng của van.

Nguyên lý hoạt động bằng điều khiển điện:

– Có động cơ điện gắn trực tiếp lên trục van.

– Người vận hành sử dụng công tắc hoặc điều khiển từ xa để kích hoạt động cơ mở/đóng van.

– Có sensor báo hiệu vị trí mở/đóng của van.

– Thích hợp cho các ứng dụng yêu cầu điều khiển tự động.

Nguyên lý hoạt động bằng điều khiển khí nén:

– Có xi lanh khí nén gắn trên trục van.

– Khi được cung cấp khí nén, xi lanh sẽ chuyển động mở/đóng van.

– Điều khiển bằng van khí nén hoặc bộ điều khiển tự động.

– Thường dùng cho các ứng dụng môi trường nguy hiểm.

Nhìn chung, các nguyên lý trên đều nhằm mục đích mở/đóng cánh van bướm thông qua việc quay trục van, với những cơ cấu vận hành khác nhau. Sự lựa chọn phụ thuộc vào yêu cầu của ứng dụng.

IV. Ưu điểm và nhược điểm của van bướm inox

1. Ưu điểm của van bướm inox

Hoạt động ổn định ở nhiệt độ và áp suất cao.
Khả năng sử dụng trong môi trường khắc nghiệt như axit, nồng độ cao.
Gioăng Teflon chịu nhiệt độ từ -20 đến 220°C.
Chống ăn mòn, độ bền cao.
Đa dạng kích thước từ DN50 đến DN300.
Có thể tự động hóa hoàn toàn bằng điều khiển motor hoặc khí nén.

2. Nhược điểm của van bướm inox

Giá thành cao hơn so với các loại van bướm khác như van bướm nhựa, van bướm gang hay van bướm thép...
Trọng lượng lớn hơn.
Gioăng Teflon rất cứng nên việc đóng kín van khá khó khăn, cần lực lớn hơn.

V. Các loại van bướm inox phổ biến trên thị trường hiện nay

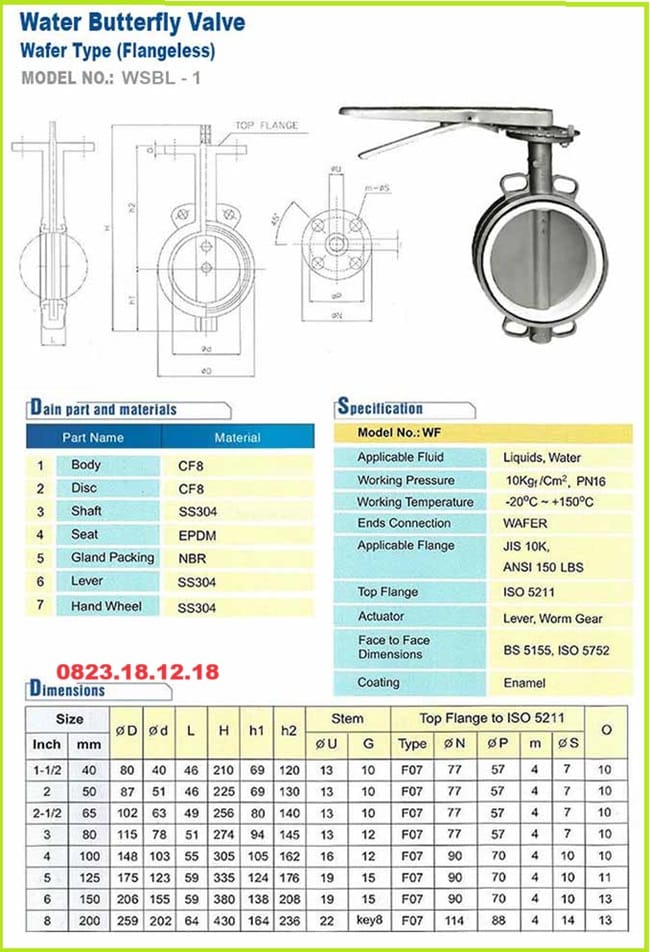

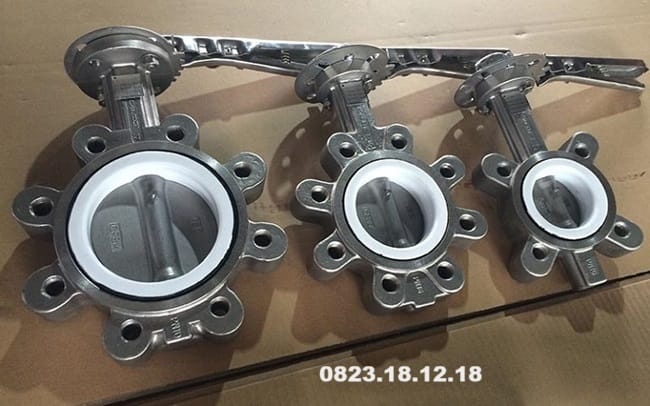

1. Van bướm inox tay gạt

Van bướm inox tay gạt là một loại van bướm được làm bằng chất liệu inox, với cơ cấu điều khiển bằng tay gạt.

Một số đặc điểm chính của van bướm inox tay gạt:

Chất liệu: Thân van, đĩa van và các bộ phận chính được chế tạo từ inox, đảm bảo độ bền, chống ăn mòn tốt.
Cơ cấu điều khiển:

– Sử dụng tay gạt bằng inox để mở, đóng và điều chỉnh vị trí của đĩa van.

– Thao tác đơn giản, tiện lợi.

Ứng dụng:

– Thường được sử dụng trong các hệ thống ống dẫn của các ngành công nghiệp như hóa chất, thực phẩm, dược phẩm, năng lượng, etc.

– Phù hợp với các môi trường yêu cầu vệ sinh, an toàn cao.

2. Van bướm inox tay quay

Van bướm inox tay quay là một loại van bướm được chế tạo từ vật liệu inox, sử dụng tay quay để mở, đóng và điều chỉnh vị trí của đĩa van.

Một số đặc điểm chính của van bướm inox tay quay:

Chất liệu: Thân van, đĩa van và các bộ phận chính được làm bằng inox, giúp chống ăn mòn, chịu được nhiệt độ và áp suất cao
Cơ cấu điều khiển:

– Sử dụng tay quay bằng inox để mở, đóng và điều chỉnh vị trí của đĩa van.

– Thao tác điều khiển đơn giản, linh hoạt.

Ứng dụng:

– Thường được sử dụng trong các ngành công nghiệp như hóa chất, thực phẩm, dược phẩm, năng lượng, etc.

– Phù hợp với các ứng dụng yêu cầu độ an toàn, độ bền cao.

*Thông số kỹ thuật van bướm inox tay quay*

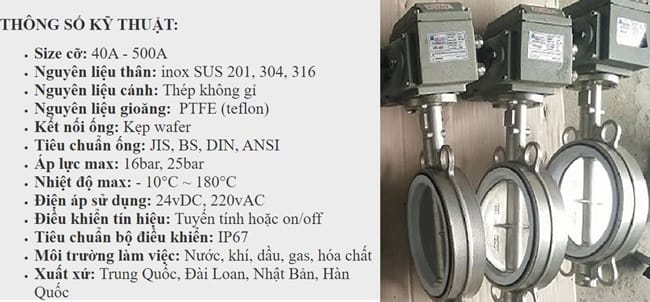

3. Van bướm inox điều khiển điện

Van bướm inox điều khiển điện là loại van bướm được điều khiển bằng động cơ điện thay vì thao tác bằng tay.

Một số đặc điểm chính của van bướm inox điều khiển điện:

Chất liệu: Thân van, đĩa van và các bộ phận chính được làm bằng inox để chống ăn mòn và chịu được nhiệt độ, áp suất cao
Cơ cấu điều khiển:

– Sử dụng động cơ điện để mở, đóng và điều chỉnh vị trí của đĩa van.

– Có thể được điều khiển theo các tín hiệu điện như 4-20mA, 0-10V, Modbus, etc.

– Có thể được tích hợp với thiết bị điều khiển tự động như PLC, DCS.

Ứng dụng:

– Phù hợp với các ứng dụng công nghiệp yêu cầu điều khiển tự động như hóa chất, năng lượng, nước thải, etc.

– Có thể sử dụng trong các hệ thống ống dẫn lớn, các vị trí khó tiếp cận.

So với van bướm inox tay quay hoặc tay gạt, van bướm inox điều khiển điện mang lại sự tiện lợi và tự động hóa cao hơn, phù hợp với các ứng dụng công nghiệp hiện đại.

4. Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là loại van bướm được điều khiển bằng khí nén thay vì động cơ điện hoặc thao tác bằng tay.

Một số đặc điểm chính của van bướm inox điều khiển khí nén:

Chất liệu: Thân van, đĩa van và các bộ phận chính được làm bằng inox để chống ăn mòn và chịu được nhiệt độ, áp suất cao.
Cơ cấu điều khiển:

– Sử dụng khí nén để mở, đóng và điều chỉnh vị trí của đĩa van.

– Có thể được điều khiển bằng các tín hiệu điện như 4-20mA, 0-10V, etc hoặc bằng tay.

– Thường có gắn kèm bộ điều khiển khí nén (pneumatic actuator) để thực hiện việc mở/đóng van.

Ứng dụng:

– Phù hợp với các ứng dụng công nghiệp yêu cầu điều khiển tự động như hóa chất, năng lượng, chế biến thực phẩm, v.v.

– Có thể sử dụng trong các môi trường có nhiều bụi, ẩm, hóa chất ăn mòn.

So với van bướm inox điều khiển điện, van bướm inox điều khiển khí nén thường an toàn hơn trong môi trường dễ cháy nổ. Tuy nhiên, việc cung cấp khí nén có thể yêu cầu thêm thiết bị phụ trợ.

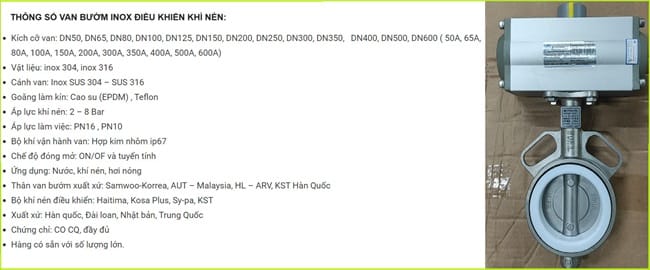

*Thông số kỹ thuật van bướm inox điều khiển khí nén*

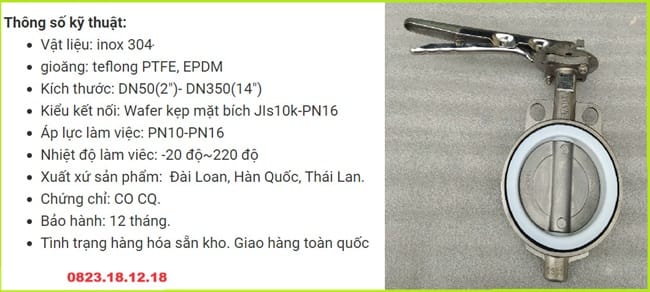

5. Van bướm inox 304

Van bướm inox 304 là một loại van bướm được làm từ thép không gỉ (inox) loại 304. Đây là một trong những loại van bướm phổ biến được sử dụng trong nhiều ứng dụng công nghiệp.

Một số đặc điểm chính của van bướm inox 304:

Chất liệu:

– Thân van, đĩa van và các bộ phận chính được làm bằng inox 304.

– Inox 304 là một hợp kim sắt-crôm-nickel có tính chống ăn mòn tốt, phù hợp với nhiều môi trường khắc nghiệt.

Đặc tính:

– Có khả năng chịu được nhiệt độ, áp suất, độ ẩm và nhiều loại hóa chất ăn mòn.

– Dễ vệ sinh, bảo trì và sử dụng lâu dài.

– Độ kín khít và điều khiển dòng chảy tốt.

Ứng dụng:

– Phổ biến trong các ngành công nghiệp như hóa chất, thực phẩm, dược phẩm, nước sạch, năng lượng, v.v.

– Sử dụng trong các hệ thống đường ống, thiết bị xử lý chất lỏng, khí.

So với các loại van bướm khác, van bướm inox 304 thường có giá thành cao hơn nhưng lại có độ bền và khả năng chịu môi trường ăn mòn tốt hơn. Đây là sự lựa chọn phù hợp cho các ứng dụng yêu cầu chất lượng và độ tin cậy cao.

6. Van bướm inox 316

Van bướm inox 316 là một loại van bướm được chế tạo từ thép không gỉ (inox) loại 316. Đây là một sự lựa chọn tốt hơn so với inox 304 trong các môi trường khắc nghiệt hơn.

Những đặc điểm chính của van bướm inox 316 bao gồm:

Chất liệu:

– Thân van, đĩa van và các bộ phận chính được làm bằng inox 316.

– Inox 316 là một hợp kim sắt-crôm-nickel-molybden, có khả năng chống ăn mòn tốt hơn inox 304, đặc biệt trong các môi trường có chứa clo.

Đặc tính:

– Có khả năng chịu được nhiệt độ, áp suất và các chất ăn mòn cao hơn inox 304.

– Độ bền, tuổi thọ và khả năng chịu được môi trường ăn mòn tốt hơn.

– Vẫn giữ được độ kín khít và khả năng điều khiển dòng chảy tốt.

Ứng dụng:

– Phổ biến trong các ngành công nghiệp như hóa chất, dầu khí, hải sản, nước biển, v.v.

– Sử dụng trong các hệ thống đường ống, thiết bị xử lý các chất lỏng, khí có môi trường ăn mòn.

So với inox 304, inox 316 có khả năng chịu ăn mòn tốt hơn nhưng thường có giá thành cao hơn. Đây là sự lựa chọn thích hợp cho các ứng dụng yêu cầu độ bền và khả năng chống ăn mòn cao.

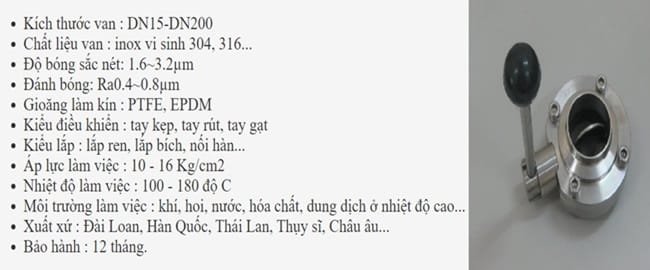

7. Van bướm inox vi sinh

Van bướm inox vi sinh là một loại van bướm được chế tạo từ thép không gỉ (inox) đặc biệt phù hợp cho các ứng dụng trong môi trường vệ sinh, tiệt trùng và ứng dụng trong ngành công nghiệp thực phẩm, dược phẩm.

Các đặc điểm chính của van bướm inox vi sinh bao gồm:

Chất liệu:

– Thân van, đĩa van và các bộ phận chính được làm bằng inox 316L hoặc 304L.

– Các loại inox này có độ sạch và khả năng chống ăn mòn cao, phù hợp cho các ứng dụng vệ sinh, tiệt trùng.

Cấu tạo:

– Thiết kế đơn giản, không có góc cạnh hay khe hở để tránh tích tụ bụi bẩn.

– Bề mặt được gia công nhẵn, không rỗ, tránh tích tụ vi khuẩn.

– Đĩa van có thể xoay 90 độ để mở/đóng dòng chảy.

Đặc tính:

– Khả năng chịu nhiệt độ, áp suất và các chất khử trùng cao.

– Dễ vệ sinh, tiệt trùng bằng hóa chất, hơi nước hoặc tia UV.

– Đáp ứng các tiêu chuẩn vệ sinh như 3-A, EHEDG, FDA, v.v.

Ứng dụng:

– Sử dụng trong ngành công nghiệp thực phẩm, dược phẩm, mỹ phẩm.

– Lắp đặt trong các đường ống dẫn chất lỏng, khí cần vệ sinh, tiệt trùng.

– Ứng dụng trong hệ thống CIP (vệ sinh tự động), SIP (tiệt trùng tại chỗ).

Van bướm inox vi sinh là một sự lựa chọn tối ưu cho các ứng dụng đòi hỏi độ sạch và khả năng chống ăn mòn cao, đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong các ngành công nghiệp thực phẩm, dược phẩm.

8. Van bướm inox Hàn Quốc

Van bướm inox Hàn Quốc là loại van bướm được sản xuất tại Hàn Quốc, phổ biến là các loại van bướm inox Wonil, van bướm inox Samwoo,…

Các van bướm inox Hàn Quốc thường được đánh giá cao về chất lượng, độ bền, tính thẩm mỹ và khả năng đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong các ngành công nghiệp chế biến thực phẩm, dược phẩm.

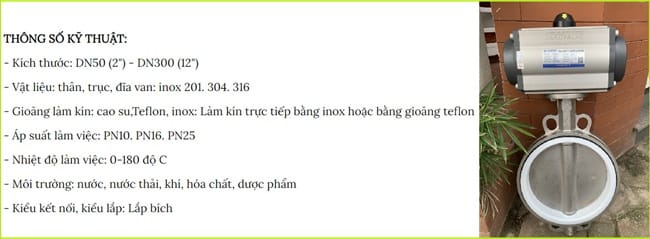

9. Van bướm inox Đài Loan

Van bướm inox Đài Loan là loại van bướm được sản xuất tại Đài Loan, phổ biến là các loại van bướm inox Geko, Haitima, EM-FLOW, Emico…

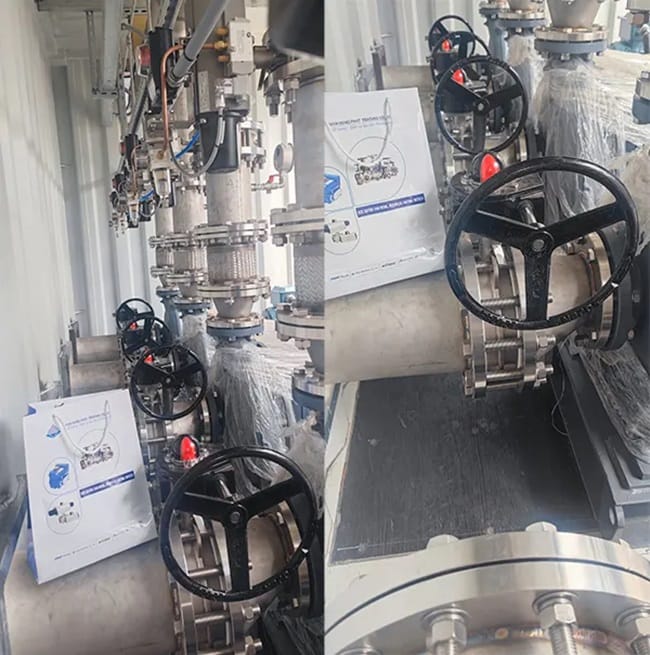

VI. Ứng dụng của van bướm inox

Ứng dụng chính của van bướm inox trong các ngành công nghiệp:

1. Công nghiệp hóa chất:

– Sử dụng để điều khiển dòng chảy của các chất lỏng, khí và hóa chất trong quá trình sản xuất.

– Chịu được sự ăn mòn của các chất hóa học, đảm bảo an toàn cho quá trình vận hành.

2. Công nghiệp thực phẩm và dược phẩm:

– Sử dụng để điều khiển dòng chảy của các chất lỏng trong quá trình sản xuất.

– Đáp ứng các yêu cầu về vệ sinh và an toàn thực phẩm/dược phẩm.

3. Công nghiệp năng lượng:

– Sử dụng trong hệ thống điều khiển dòng chảy của các chất lỏng và khí trong các nhà máy điện.

– Chịu được nhiệt độ và áp suất cao, đảm bảo an toàn vận hành.

4. Công nghiệp nước:

– Sử dụng trong các hệ thống xử lý nước, hệ thống cung cấp nước.

– Chịu được ăn mòn do nước và các chất xử lý nước.

5. Công nghiệp khai khoáng:

– Sử dụng trong hệ thống ống dẫn, điều khiển dòng chảy của các chất lỏng và khí.

– Chịu được điều kiện khắc nghiệt trong môi trường khai khoáng.

VII. Báo giá sản phẩm van bướm inox

Công ty Thietbidients chúng tôi chuyên cung cấp các loại van bướm inox với chất lượng tốt và giá cả ưu đãi nhất trên thị trường hiện nay. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế, đầy đủ giấy tờ CO CQ, đảm bảo độ bền, độ tin cậy và khả năng chịu ăn mòn cao.

Hiện tại, chúng tôi cung cấp các loại van bướm inox với các kích thước phổ biến, phù hợp với nhiều nhu cầu sử dụng trong các ngành công nghiệp khác nhau như hóa chất, thực phẩm, năng lượng, xử lý nước và các ứng dụng khác.

Giá bán của sản phẩm van bướm inox tùy thuộc vào kích thước, áp suất làm việc, vật liệu chế tạo và các tùy chọn khác. Để biết giá cụ thể của từng loại sản phẩm, xin vui lòng liên hệ với bộ phận kinh doanh của chúng tôi theo Hotline 0823.18.12.18 hoặc email Thietbidients97@gmail.com.

Hãy liên hệ với chúng tôi để nhận được báo giá nhanh nhất và chính xác nhất.
