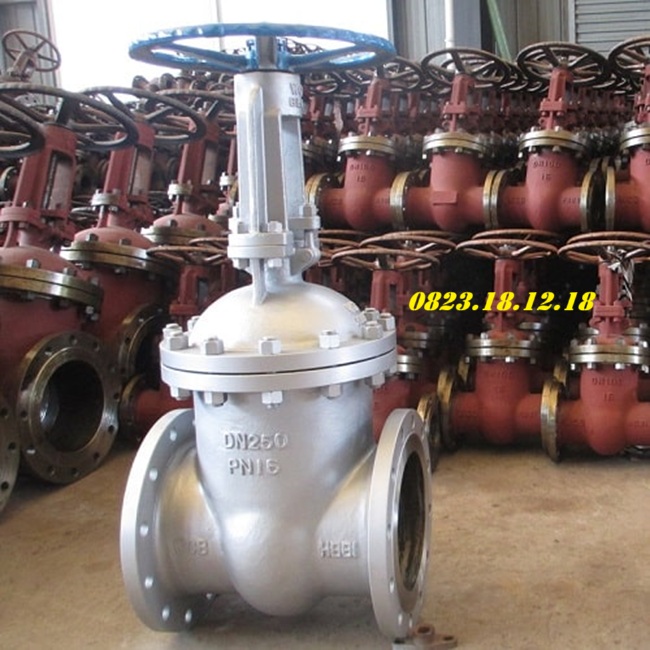

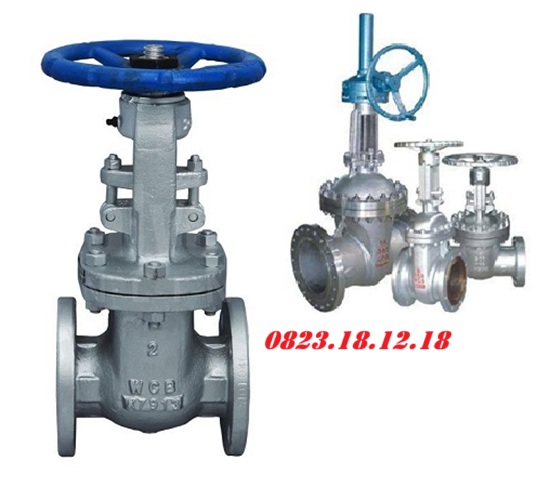

Van cổng thép

I. Giới thiệu về van cổng thép

Van cổng thép (van chặn thép WCB) là một loại van cổng được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí trong các hệ thống ống dẫn. Thiết kế của van cổng thường bao gồm một cổng (đĩa) có khả năng di chuyển lên xuống để mở hoặc đóng dòng chảy. Van cổng thép thường được chế tạo từ thép đúc WCB, thép carbon WCB hoặc thép không gỉ, giúp tăng cường độ bền, khả năng chịu áp suất, chịu nhiệt cao và kháng ăn mòn.

Loại van này thường được sử dụng trong các ứng dụng công nghiệp, hệ thống cấp nước, làm đường hay nhà máy xử lý nước. Một trong những ưu điểm nổi bật của van cổng là khả năng mở hoàn toàn hoặc đóng hoàn toàn, giúp giảm thiểu tổn thất năng lượng và áp lực trong hệ thống. Tuy nhiên, van cổng không thích hợp cho việc điều chỉnh lưu lượng, vì khi mở một phần, nó có thể gây ra hiện tượng rung động và tiếng ồn.

Công Ty TNHH Thietbidients chuyên cung cấp và nhập khẩu trực tiếp các loại van cổng thép, van chặn thép WCB, van cửa thép WCB với đầy đủ các kích cỡ từ DN15 – DN2000, đảm bảo hàng chất lượng cao, chịu nhiệt chịu dầu tốt, với thời gian bảo hành lên đến 12 tháng.

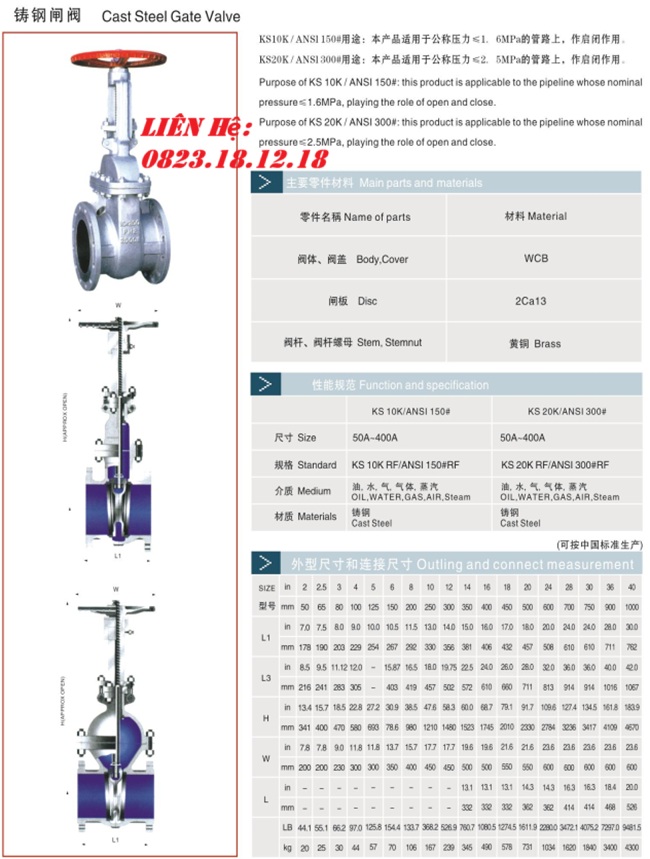

II. Thông số kỹ thuật của van cổng thép

* THÔNG SỐ KÝ THUẬT CỦA VAN CHẶN THÉP WCB:

• Kích cỡ van: 15A, 20A, 50A, 65A, 80A, 100A, 150A, 200A, 3000A,…1000A , 2000A
• Vật liệu thân van: thép, thép không gỉ, thép WCB
• Vật liệu trục và đĩa van: thép WCB
• Áp suất: 10bar, 16bar, 25bar, 40bar,…
• Nhiệt độ: max 550 độ C
• Kiểu nối:  nối ren hoặc nối bích với tiêu chuẩn JIS, ANSI, BS, DIN…
• Cách vận hành và điều khiển: tay quay, điều khiển điện, điều khiển khí nén…
• Lưu chất: nước các loại, khí, dầu, gas, nhựa đường, lưu chất nóng…
• Xuất xứ và nhập khẩu từ: Trung Quốc, Đài Loan, Malaysia, Hàn Quốc…
• Bảo hành 1 năm, đầy đủ giấy tờ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van cổng thép

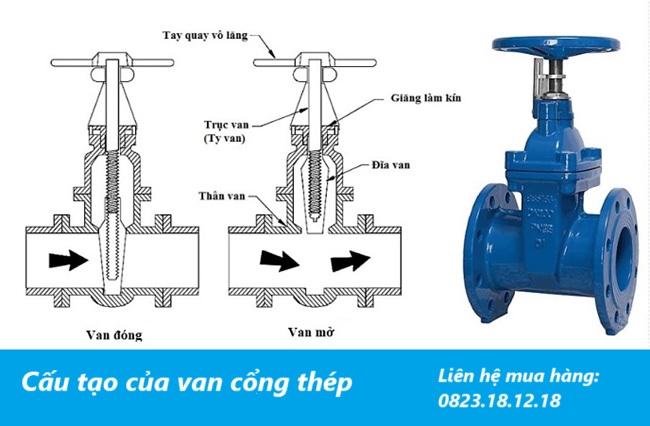

1. Cấu tạo của van cổng thép

Cấu tạo của van chặn thép WCB rất đơn giản, bao gồm các bộ phận chính sau:

• Thân van: Thân van là bộ phận chính của van, thường được làm từ thép WCB. Nó giúp chứa và dẫn hướng dòng chảy.
• Đĩa van: Đĩa van, hay còn gọi là cổng van, thường được làm từ thép WCB hoặc vật liệu chống ăn mòn. Đĩa van di chuyển lên hoặc xuống để mở hoặc đóng dòng chảy.
• Trục van: được làm từ thép WCB, thép không gỉ hoặc thép carbon. Nó kết nối giữa tay quay và đĩa van, cho phép truyền lực để điều chỉnh vị trí của đĩa.
• Tay quay hoặc bộ điều khiển: Tay quay hoặc bộ điều khiển được sử dụng để điều khiển van mở hoặc đóng. Van có thể được trang bị tay quay (vận hành bằng tay) hoặc bộ điều khiển điện/khí nén (vận hành tự động).
• Gioăng làm kín: Gioăng thường được làm từ cao su EPDM, PTFE hoặc các vật liệu khác. Nó tạo độ kín giữa các bộ phận của van, ngăn ngừa rò rỉ.
• Cấu trúc bên trong: Van cổng thép thường có cấu trúc thẳng, cho phép dòng chảy đi qua mà không gây cản trở lớn.

2. Nguyên lý hoạt động của van cổng thép

Van cổng thép hoạt động dựa trên cơ chế mở và đóng của đĩa van. Khi tay quay hoặc bộ điều khiển được sử dụng, lực được truyền từ tay quay qua trục van đến đĩa van. Khi tay quay quay theo chiều kim đồng hồ, đĩa van sẽ di chuyển xuống dưới, đóng lại và ngăn chặn dòng chảy qua van. Ngược lại, khi quay tay quay theo chiều ngược lại, đĩa van sẽ di chuyển lên trên, mở van và cho phép dòng chảy đi qua. Cấu trúc thẳng của van cổng giúp giảm thiểu áp lực và tổn thất năng lượng trong hệ thống.

Tuy nhiên, van cổng không thích hợp cho việc điều chỉnh lưu lượng, vì khi mở một phần, nó có thể gây ra hiện tượng rung động và tiếng ồn. Do đó, van cổng thường được sử dụng trong các trạng thái hoàn toàn mở hoặc hoàn toàn đóng.

IV. Ưu điểm và nhược điểm của van cổng thép

1. Ưu điểm của van cổng thép

Các ưu điểm nổi bật của van chặn thép:

• Ưu điểm đóng mở chậm: Van chặn thép có cơ chế đóng mở chậm, giúp kiểm soát dòng chảy một cách từ từ, giảm thiểu nguy cơ sốc áp suất trong hệ thống.
• Ưu điểm không làm thay đổi hướng dòng chảy: Khi đóng và mở, van cổng không làm thay đổi hướng của dòng chảy, giúp duy trì tính ổn định cho hệ thống.
• Ưu điểm giảm rung lắc: Việc đóng mở chậm giúp giảm rung lắc trong hệ thống, làm tăng độ bền và thời gian sử dụng của các thiết bị và đường ống.
• Ưu điểm sử dụng cho các chất nóng ở nhiệt độ cao, đặc biệt là nhựa đường nóng chảy: Ngoài nhựa đường nóng, van có thể hoạt động hiệu quả trong các môi trường chứa xăng dầu và ứng dụng trên tàu biển.
• Ưu điểm có khả năng lắp thêm bộ điều khiển: ngoài điều khiển bằng tay quay, van có thể được trang bị bộ điều khiển điện và bộ điều khiển khí nén, nâng cao tính tự động hóa cho hệ thống.
• Đa dạng đường kính và kích cỡ: Van chặn thép WCB có sẵn với nhiều kích thước, từ DN15 đến DN1000, phù hợp với nhiều ứng dụng khác nhau.

2. Nhược điểm của van cổng thép

• Không phù hợp cho điều chỉnh lưu lượng: Van cổng không hiệu quả khi cần điều chỉnh lưu lượng, vì khi mở một phần, nó có thể gây rung động và tiếng ồn.
• Kích thước lớn: Van cổng thường có kích thước lớn hơn so với các loại van khác như van bi hay van điện từ, làm cho việc lắp đặt trong không gian hạn chế khó khăn hơn.

V. Các loại van cổng thép phổ biến

1. Van cổng thép nối ren

Thông số kỹ thuật của van cổng thép nối ren:

• Kích thước: DN15 – DN100
• Áp suất tối đa: 40bar
• Vật liệu thân: thép carbon WCB, thép không gỉ (304,316)
• Đĩa van: thép, thép WCB hoặc vật liệu chống ăn mòn
• Gioăng: cao su EPDM, PTFE, vật liệu chịu nhiệt…
• Nhiệt độ: -29 đến 425 độ C
• Nối ren theo tiêu chuẩn BSP, NPT…
• Cách điều khiển: điều khiển bằng tay quay
• Các tiêu chuẩn khác: API 600, ASME B16.34, DIN 3352…
• Ứng dụng: công nghiệp dầu khí, hóa chất, cấp nước, xử lý nước…
• Xuất xứ: Trung Quốc, Đài Loan,..
• Bảo hành 12 tháng, CO CQ đầy đủ

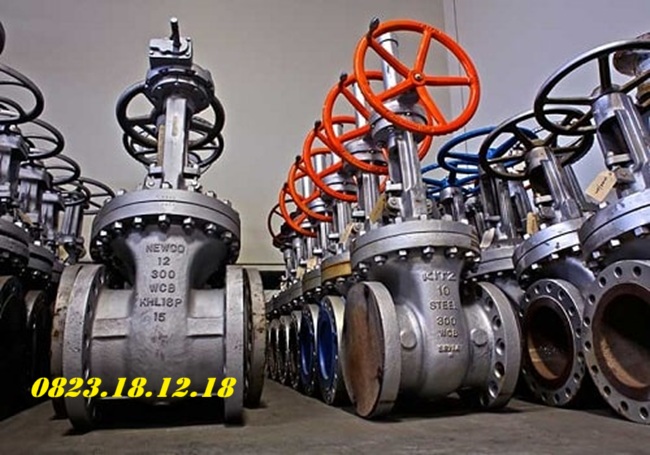

2. Van cổng thép mặt bích

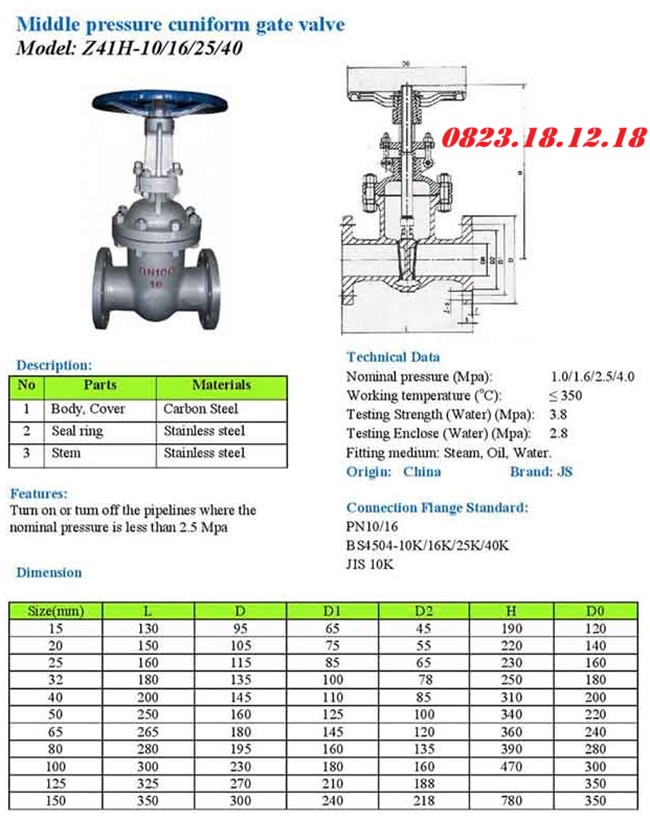

Thông số kỹ thuật của van cổng thép mặt bích:

• Size: DN50 – DN2000
• Áp suất: max 40bar
• Chất liệu thân: thép carbon WCB, thép không gỉ
• Chất liệu đĩa van: thép, thép WCB
• Chất liệu gioăng: EPDM, PTFE…
• Nhiệt độ max: 425 độ C
• Thiết kế nối bích theo tiêu chuẩn ANSI B16.5, ANSI B16.47,…
• Cách vận hành: tay quay hoặc vô lăng, điều khiển điện, khí nén,…
• Tiêu chuẩn khác: API 600, ASME B16.34, DIN 3352…
• Ứng dụng: ngành dầu khí, hóa chất, dầu gas, nhựa đường….
• Xuất xứ và nhập khẩu: Taiwan, China, Malaysia…
• Bảo hành 1 năm

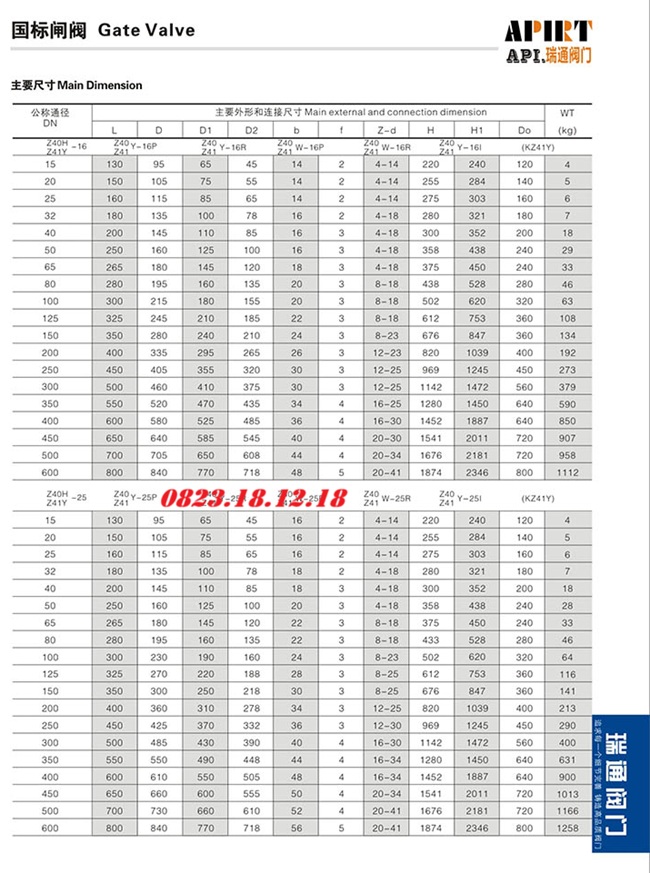

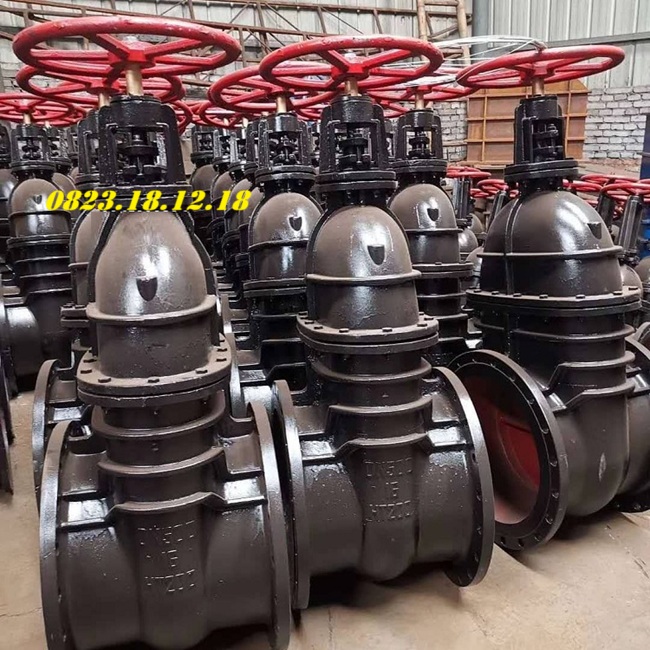

3. Van cổng thép tay quay

Thông số kỹ thuật của van cổng thép tay quay:

• Size van: DN15 – DN 600
• Chất liệu van: thép WCB
• Phương thức vận hành: tay quay vô lăng
• Kiểu kết nối: nối ren, mặt bích
• Nhiệt độ làm việc: max 550 độ C
• Môi trường sử dụng: nước, xăng dầu, hóa chất, khí gas…
• Xuất xứ: Trung Quốc, Nhật Bản…
• Bảo hành 12 tháng, CO CQ đầy đủ

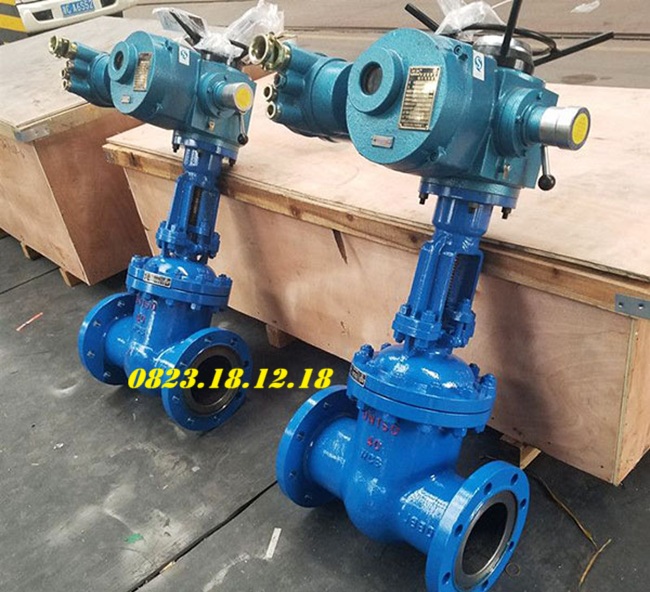

4. Van cổng thép điều khiển điện

Thông số kỹ thuật của van cổng thép điều khiển điện:

• Cỡ van: DN40 – DN1000
• Chất liệu: thép WCB
• Điện áp sử dụng: 220V, 380V
• Đầu điều khiển điện: hợp kim nhôm
• Tiêu chuẩn bộ điều khiển: IP67, IP68
• Nhiệt độ làm việc: 425 độ C
• Áp lực bar: 10 bả, 16bar, 25bar, 40bar
• Nối bích theo tiêu chuẩn JISS, DIN, BS…
• Môi trường chất: nước, chất lỏng nhiệt độ cao…
• Xuất xứ: China, Korea, Taiwan…
• Bảo hành 1 năm, đầy đủ CO CQ

5. Van cổng thép điều khiển khí nén

Thông số kỹ thuật của van cổng thép điều khiển khí nén:

• Kích cỡ van cổng: DN50 – DN 1200
• Chất liệu van: thép WCB
• Tín hiệu: Analog 4-20 mA
• Dạng điều khiển: điều khiển khí nén theo cơ chế ON/OFF hoặc tuyến tính
• Nhiệt độ: max 450 độ C
• Áp lực: max 40bar
• Kiểu kết nối: mặt bích
• Tiêu chuẩn bích: JIS, ANSI, BS, DIN…
• Sử dụng cho: chất lỏng đa dụng, chất lỏng ở nhiệt độ cao, xi măng, hóa chất, nhựa đường…
• Made in: China, Taiwan, Korea, Malaysia, Japan…
• Bảo hành 1 năm, kèm giấy tờ CO CQ

VI. Ứng dụng của van cổng thép

VII. Báo giá sản phẩm van cổng thép

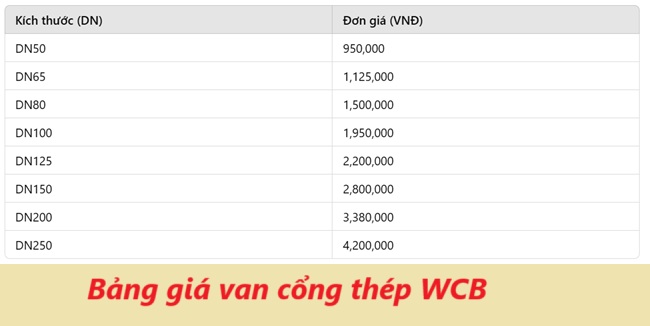

Dưới đây là bảng giá tham khảo cho van cổng thép WCB:

Nếu bạn muốn biết thêm thông tin cụ thể về giá chi tiết của từng loại sản phẩm, hãy liên hệ ngay với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi để được tư vấn và báo giá chính xác nhất, thông qua số HL 0823.18.12.18
