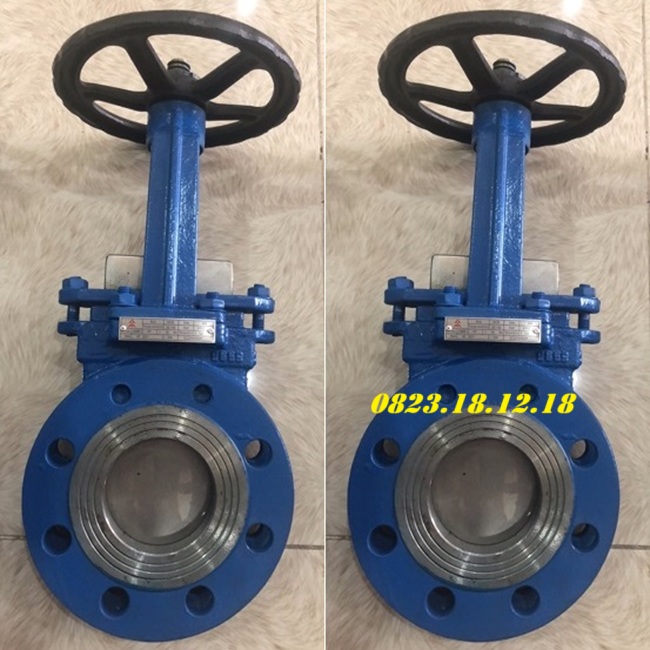

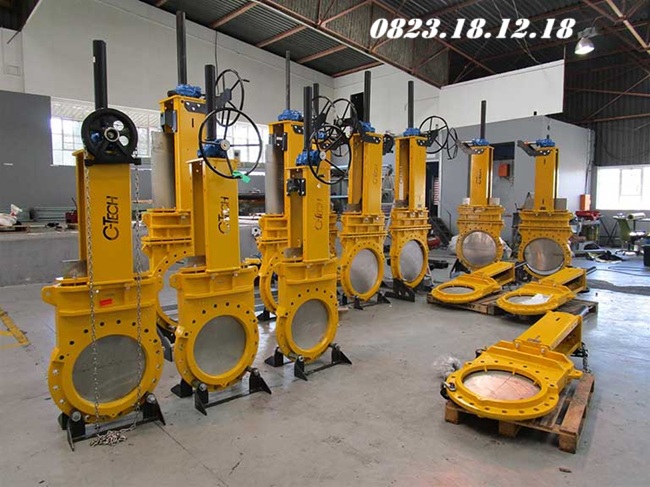

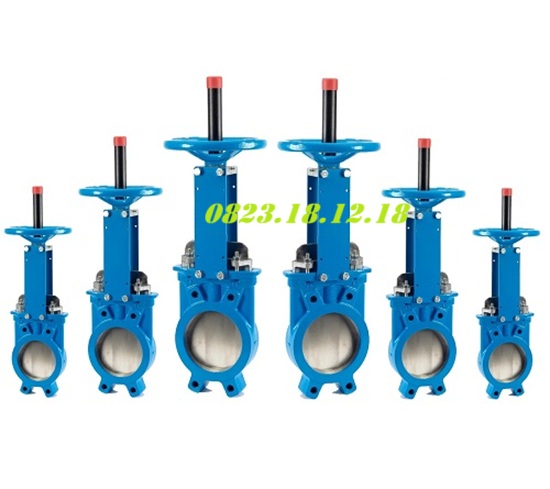

Van dao gang

I. Van dao gang là gì?

Van dao gang còn được gọi với nhiều cái tên khác như van cổng dao gang, van cửa dao gang, van chặn dao gang,… là một loại van dao được làm từ vật liệu gang đúc 100%, thiết kế đặc biệt để sử dụng trong các hệ thống dẫn chất lỏng và hơi nóng. Với cấu tạo dạng dẹp và đĩa van mỏng kết nối với trục và tay quay, van dao gang hoạt động bằng cách nâng lên và hạ xuống khi mở hoặc đóng, giúp kiểm soát lưu lượng chảy thẳng một cách hiệu quả.

Sản phẩm này có nhiều kích cỡ và áp lực làm việc, phù hợp với nhiều ứng dụng khác nhau. Nhờ vào thiết kế tiết kiệm không gian, trọng lượng nhẹ và chi phí sản xuất thấp hơn so với các loại van khác như inox và thép, van cổng dao gang là lựa chọn lý tưởng cho các hệ thống công nghiệp, đặc biệt trong các đường ống lớn hoặc ở vị trí cao. Van dao gang không chỉ tăng cường độ bền cho đường ống mà còn giảm thiểu hiện tượng rung lắc, đảm bảo hoạt động ổn định cho hệ thống.

Công Ty TNHH THIẾT BỊ ĐIỆN TS là một trong những nhà phân phối hàng đầu chuyên nhập khẩu và cung cấp các loại van dao gang, van dao thép, van dao inox… với đầu đủ các kích cỡ và kiểu loại khác nhau, nhập khẩu chủ yếu từ các nước uy tín như Đài Loan, Trung Quốc, Nhật Bản….

II. Thông số kỹ thuật của van dao gang

* THÔNG SỐ KỸ THUẬT CHUNG CỦA VAN DAO GANG:

• Size van: DN50 – DN1000
• Chất liệu thân van: 100% gang đúc
• Chất liệu trục: thép, inox
• Chất liệu tay quay: gang
• Áp lực hoạt động: 10 bar, 16bar, 20bar, 25bar
• Nhiệt độ hoạt động: 160 độ C
• Kết nối: mặt bích
• Tiêu chuẩn bích: JIS, DIN, BS, ANSI
• Dạng điều khiển: điện, khí nén, tay quay…
• Môi trường hoạt động: nước, nước sạch, nước thải, xăng dầu, xi măng…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van dao gang

1. Cấu tạo của van dao gang

Van dao gang được thiết kế với các thành phần chính sau:

• Thân van: Là phần chính của van, được làm từ gang đúc, mang lại độ bền cao và khả năng chống ăn mòn tốt.
• Đĩa van: Có hình dạng mỏng dẹp, được kết nối trực tiếp với trục. Khi van mở hoặc đóng, đĩa van sẽ nâng lên hoặc hạ xuống để điều chỉnh lưu lượng chất lỏng.
• Trục van: Kết nối giữa đĩa van và tay quay, cho phép chuyển động của đĩa khi tay quay được xoay.
• Tay quay: Là bộ phận điều khiển, cho phép người dùng mở hoặc đóng van bằng cách xoay tay quay.
• Đệm làm kín: Có thể được lắp đặt xung quanh đĩa van để đảm bảo không rò rỉ chất lỏng khi van đóng.
• Cổng vào và cổng ra: Nơi chất lỏng đi vào và ra khỏi van, thường được thiết kế phù hợp với kích thước của hệ thống ống dẫn.

2. Nguyên lý hoạt động của van dao gang

Nguyên lý hoạt động của van cửa dao gang dựa trên cơ chế nâng hạ của đĩa van để điều chỉnh lưu lượng chất lỏng. Khi tay quay được xoay, trục van sẽ chuyển động, kéo theo đĩa van nâng lên hoặc hạ xuống. Khi van mở, đĩa van được nâng lên, cho phép chất lỏng chảy qua một cách tự do, từ cổng vào đến cổng ra. Ngược lại, khi van đóng, đĩa van hạ xuống và chặn dòng chảy, ngăn không cho chất lỏng đi qua. Cấu trúc dẹp và mỏng của đĩa van giúp giảm thiểu tổn thất áp suất trong hệ thống, đồng thời cho phép van hoạt động hiệu quả trong các ứng dụng yêu cầu kiểm soát lưu lượng chính xác.

IV. Ưu điểm và nhược điểm của van dao gang

1. Ưu điểm của van dao gang

Van cổng dao gang có nhiều ưu điểm, cụ thể:

• Đóng mở không gây rung lắc, độ kín cao: Van cửa dao gang hoạt động mượt mà, giúp ngăn chặn hiện tượng rung lắc trong hệ thống, đồng thời đảm bảo độ kín cao, không để rò rỉ chất lỏng.
• Sử dụng cho nhiều môi trường: Van chặn dao gang có khả năng hoạt động hiệu quả trong nhiều loại môi trường khác nhau, từ nước, dầu đến hơi nóng, đáp ứng nhu cầu đa dạng trong công nghiệp.
• Lắp đặt ở nhiều vị trí: Van cổng dao gang có thể được lắp đặt ở các vị trí cao, thấp hoặc chôn ngầm, linh hoạt trong việc thiết kế hệ thống ống dẫn.
• Lắp đặt ở các chiều khác nhau: Van có thể lắp đặt ở chiều ngang, đứng, nghiêng hoặc chéo, phù hợp với cấu trúc và yêu cầu cụ thể của từng hệ thống.
• Chịu được áp lực cao: Van dao gang được thiết kế để chịu được áp lực làm việc cao, đảm bảo an toàn và hiệu quả trong các ứng dụng công nghiệp.
• Chịu được nhiệt độ cao: Sản phẩm này có khả năng hoạt động trong môi trường có nhiệt độ cao, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu tính ổn định và bền bỉ.

2. Nhược điểm của van dao gang

Nhược điểm của van cửa dao gang:

• Hạn chế trong môi trường ăn mòn: Mặc dù có độ bền cao, gang vẫn có thể bị ăn mòn trong môi trường có tính axit hoặc kiềm mạnh.
• Nặng hơn các loại van khác: So với các van bằng nhựa hoặc inox, van cửa dao gang có trọng lượng nặng hơn, có thể gây khó khăn trong lắp đặt và vận chuyển.

V. Một số loại van dao gang phổ biến

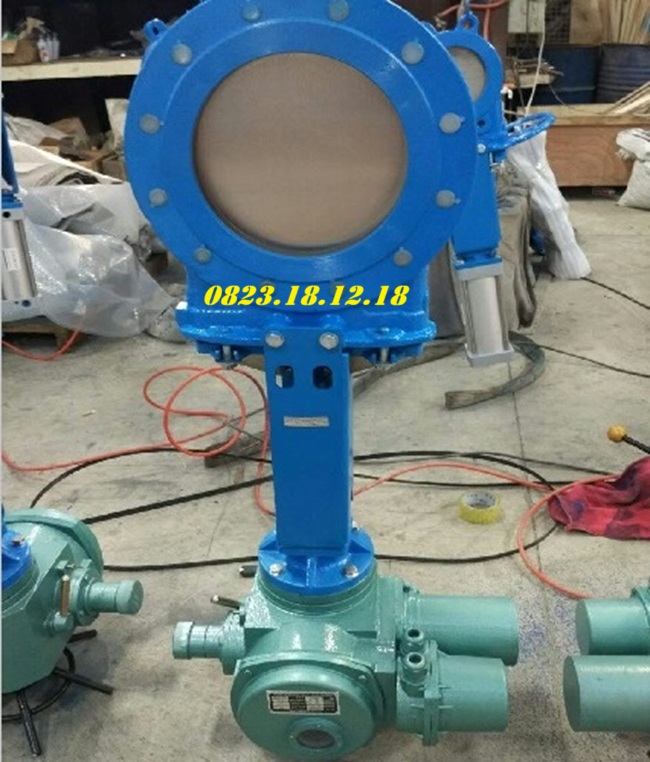

1. Van dao gang đóng mở điện

THÔNG SỐ KÝ THUẬT CỦA VAN CỔNG DAO GANG ĐIỀU KHIỂN ĐIỆN:

• Chất liệu hân van: Gang đúc (thường là GG25 hoặc GGG40)
• Đĩa van: Gang hoặc inox
• Đệm làm kín: EPDM, NBR, hoặc PTFE 2
• Kích thước: Đường kính danh nghĩa (DN): 50 mm đến 1200 mm
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Thường lên đến 80°C cho nước, có loại chịu nhiệt độ lên đến 200°C cho hơi nóng
• Hệ thống điều khiển: Điện áp 220V AC hoặc 24V DC
• Công suất động cơ: 10W – 200W
• Tốc độ mở/đóng: 30 giây- 1 phút
• Cách lắp đặt: Lắp đặt theo chiều ngang, đứng hoặc chéo, tùy thuộc vào thiết kế hệ thống
• Chứng nhận và tiêu chuẩn: ISO, API, hoặc ANSI, BS, JIS, DIN.
• Đầy đủ giấy tờ CO CQ
• Xuất xứ và nhập khẩu trực tiếp từ Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Các nước từ EU…
• Bảo hành 12 tháng

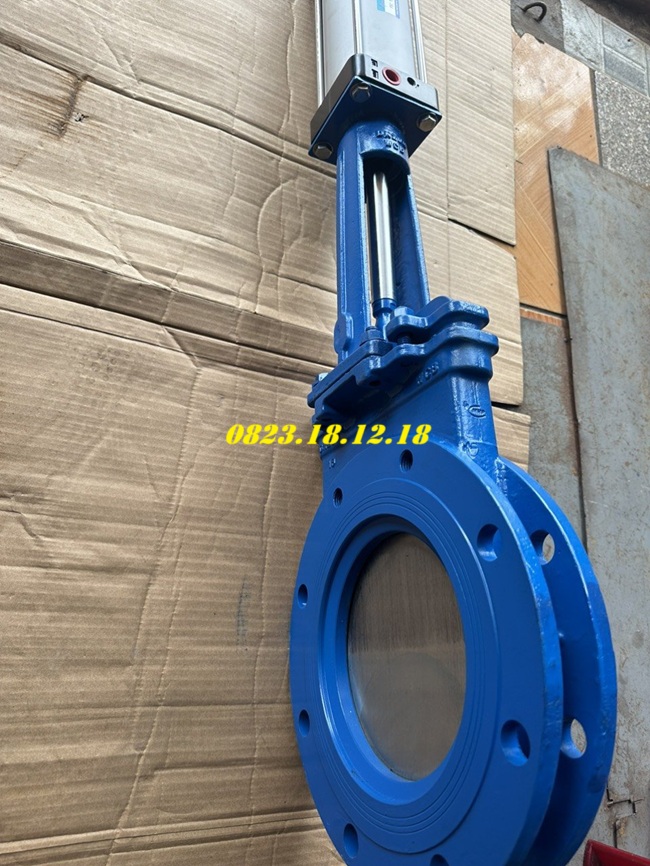

2. Van dao gang điều khiển khí nén

Thông số kỹ thuật của van cửa dao gang điều khiển khí nén:

• Kích thước van dao: DN50 – DN1000
• Vật liệu thân van: gang đúc (GG25, GGG40…)
• Vật liệu đĩa van: gang, inox
• Vật liệu đệm làm kín: EPDM, NBR, PTFE….
• Vật liệu xi lanh khí nén: hợp kim gang
• Dạng hoạt động: ON/OFF, tuyến tính
• Áp suất làm việc: 10bar, 16bar
• Nhiệt độ làm việc: tối đa 200 độ C
• Tốc độ đóng/mở: 5-30s
• Kết nối mặt bích, tiêu chuẩn JIS, ANSI, DIN…
• Ứng dụng trong môi trường nước, dầu, bột, than, đá, xi măng…
• Nhập khẩu trực tiếp từ: Korea, China, Taiwan, Japan…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

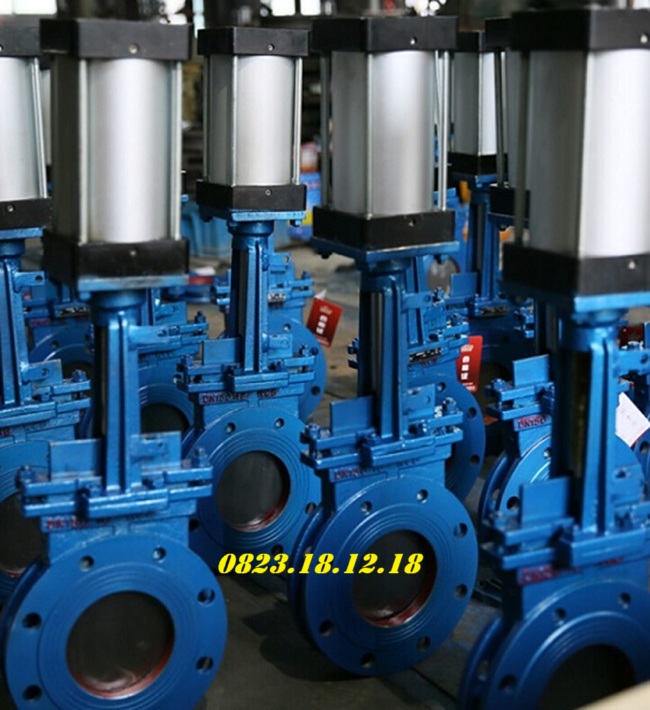

3. Van dao gang mặt bích

THÔNG SỐ KÝ THUẬT CỦA VAN DAO GANG MẶT BÍCH:

• Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN600, DN700, DN800, DN1000.
• Chất liệu thân van: gang đúc 100%
• Đĩa van: gang hoặc inox
• Gioăng kín: EPDM, PTFE…
• Áp suất hoạt động: PN10, PN16. PN25
• Nhiệt độ hoạt động: 200 độ C
• Kết nối mặt bích với tiêu chuẩn JIS, HS, DIN, ANSI…
• Dạng điều khiển: điện, khí nén, tay quay…
• Môi trường: nước, nước thải, dầu, xi măng, than đá, nước sạch,…
• Xuất xứ: China, Korea, EU,…
• Bảo hành 1 năm, đầy đủ giấy tờ CO CQ.

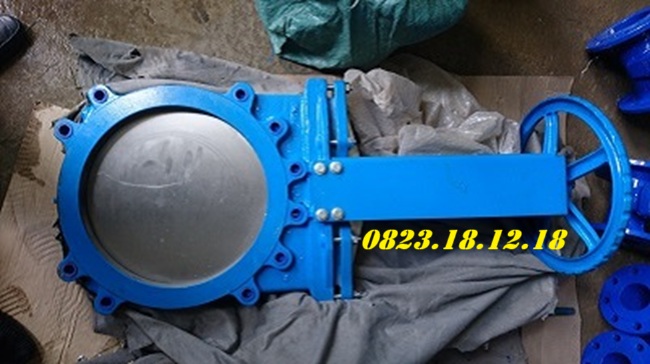

4. Van dao gang có tay quay

THÔNG SỐ KÝ THUẬT CỦA VAN CHẶN DAO GANG TAY QUAY

• Size van: 50A, 65A, 80A, 100A, 125A, 150A…
• Vật liệu thân: 100% gang đúc
• Vật liệu đĩa: gang, inox
• Gioăng làm kín: PTFE, EPDM…
• Kiểu điều khiển: tay quay
• Áp lực làm việc: PN10, PN16,..
• Kết nối bích, tiêu chuẩn ANSI, JIS, BS…
• Môi trường: các loại chất lỏng (trừ hóa chất ăn mòn cao), xi xăng, than đá, bột…
• Xuất xứ và nhập khẩu trực tiếp: China, Taiwan, Korea, EU…
• Bảo hành 1 năm, đầy đủ CO CQ

VI. Ứng dụng của van dao gang

Van cổng dao gang là một loại van phổ biến trong nhiều lĩnh vực khác nhau, như:

• Hệ thống cấp nước: Sử dụng để điều chỉnh và kiểm soát lưu lượng nước trong các hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống thoát nước: Được sử dụng để ngăn chặn hoặc điều chỉnh dòng chảy trong các hệ thống thoát nước và xử lý nước thải.
• Ngành công nghiệp hóa chất: Thích hợp cho các ứng dụng trong ngành hóa chất, nơi cần kiểm soát dòng chảy của các chất lỏng ăn mòn.
• Nhà máy điện: Ứng dụng trong các hệ thống làm mát và xử lý nước trong nhà máy điện, đặc biệt là trong các hệ thống hơi nước.
• Ngành công nghiệp thực phẩm và nước giải khát: Sử dụng để kiểm soát dòng chảy của nước và các nguyên liệu trong quy trình sản xuất thực phẩm.
• Hệ thống HVAC: Ứng dụng trong các hệ thống điều hòa không khí và thông gió để điều chỉnh luồng không khí.
• Ngành dầu khí: Sử dụng trong các hệ thống dẫn dầu và khí, giúp kiểm soát dòng chảy trong quá trình khai thác và vận chuyển.
• Hệ thống tưới tiêu: Thường được sử dụng trong nông nghiệp để điều chỉnh dòng nước trong các hệ thống tưới tiêu.
• Hệ thống phòng cháy chữa cháy: Sử dụng để kiểm soát dòng nước trong các hệ thống chữa cháy tự động.

VII. Báo giá sản phẩm van dao gang

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp các sản phẩm van công nghiệp chất lượng cao, bao gồm van dao gang, van một chiều, van bi và nhiều thiết bị khác. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến cho khách hàng những sản phẩm có độ bền cao, hiệu suất làm việc tối ưu và giá cả rẻ nhất.

Để nhận báo giá chi tiết cho các sản phẩm van cổng dao gang và các thiết bị khác, vui lòng liên hệ với chúng tôi qua các phương thức sau:

– Điện thoại: 0823.18.12.18

– Email: thietbdients97@gmail.com
