Van cổng trục dài

I. Van cổng trục dài là gì?

Van cổng trục dài là một dạng van cổng có phần trục được kéo dài, giúp việc điều khiển hoạt động dễ dàng hơn trong những hệ thống ống sâu hoặc các khu vực không thể tiếp cận gần. Loại van này có khả năng đóng mở hoàn toàn dòng chảy và thường được sử dụng trong các hệ thống cấp nước, xử lý nước thải, đường ống ngầm hoặc môi trường khí hậu khắc nghiệt.

Đặc điểm nổi bật của van cổng trục dài là giúp người vận hành có thể thao tác van từ khoảng cách xa, đặc biệt hữu ích trong môi trường công nghiệp, nơi van có thể được lắp đặt ở các vị trí không thuận tiện như dưới mặt đất, trong bể chứa hoặc trên cao.

II. Cấu tạo và nguyên lý hoạt động của van cổng trục dài

1. Cấu tạo của van cổng trục dài

Van gồm các bộ phận chính sau:

• Thân van: làm từ gang, thép, inox hoặc đồng, tùy theo môi trường làm việc.
• Trục van (Stem): phần trục kéo dài giúp điều khiển từ xa.
• Cửa van (Gate): thiết kế để ngăn chặn hoặc mở hoàn toàn dòng chảy.
• Gioăng làm kín: giúp tăng độ kín, chống rò rỉ.
• Tay vặn hoặc bộ truyền động: dùng để điều khiển van, có thể là tay quay hoặc bộ điều khiển tự động.

2. Nguyên lý hoạt động của van cổng trục dài

Van cổng cổ dài hoạt động dựa trên nguyên lý nâng hạ đĩa van để điều chỉnh dòng chảy trong đường ống. Khi người vận hành quay tay vặn hoặc bộ truyền động, trục van sẽ di chuyển lên hoặc xuống theo phương thẳng đứng. Sự di chuyển này kéo theo đĩa van, cho phép dòng chảy được mở hoàn toàn, điều tiết hoặc đóng kín để ngăn chặn lưu chất.

III. Thông số kĩ thuật của van cổng trục dài

*THÔNG SỐ KỸ THUẬT:

• Kích thước: Từ DN50 (2″) đến DN1000 (40″)
• Áp suất làm việc: 10kg/cm² – 25kg/cm² (PN10, PN16, PN25)
• Chiều dài trục: 1m, 2m, 5m (hoặc tùy chỉnh theo yêu cầu)
• Nhiệt độ vận hành: -5°C đến 220°C
• Hình thức kết nối: Mặt bích, ren
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Vật liệu chế tạo: Gang, thép cacbon, inox 304, inox 316
• Phạm vi sử dụng: Hệ thống nước sạch, nước thải, hóa chất công nghiệp
• Ứng dụng thực tế: Chôn ngầm, hố ga, nhà máy thủy điện, nhiệt điện
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu
• Tình trạng hàng hóa: Có sẵn số lượng lớn
• Thời gian bảo hành: 12 tháng

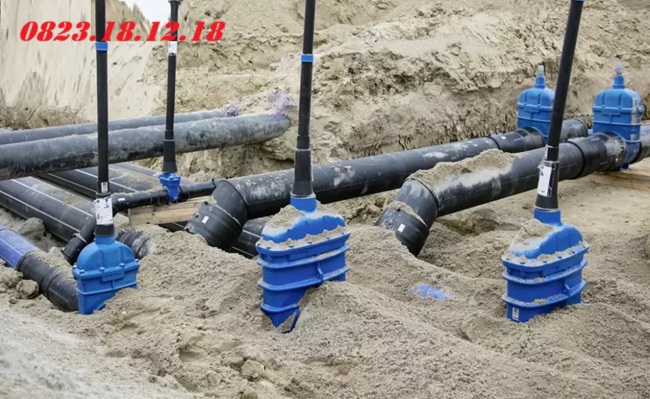

V. Ứng dụng của van cổng trục dài

Van cổng cổ cao có mặt trong nhiều lĩnh vực khác nhau nhờ vào khả năng vận hành hiệu quả trong các hệ thống có điều kiện đặc biệt.

• Hệ thống cấp nước: sử dụng trong đường ống ngầm, nơi người vận hành không thể tiếp cận trực tiếp.
• Xử lý nước thải: giúp kiểm soát dòng chảy của nước thải trong các hệ thống thoát nước đô thị và công nghiệp.
• Ngành dầu khí: ứng dụng trong đường ống vận chuyển dầu thô, khí đốt, đảm bảo tính an toàn và độ bền cao.
• Ngành hóa chất: được sử dụng để kiểm soát dòng chảy của hóa chất ăn mòn hoặc chất lỏng đặc biệt.
• Công nghiệp thực phẩm: dùng trong các hệ thống dẫn chất lỏng có yêu cầu vệ sinh cao như sữa, nước ép, rượu bia.

VI. Ưu điểm và nhược điểm của van cổng trục dài

1. Ưu điểm

• Dễ vận hành: nhờ trục kéo dài, người vận hành có thể thao tác từ xa mà không cần tiếp cận trực tiếp van.
• Độ kín cao: gioăng làm kín đảm bảo không có rò rỉ trong quá trình sử dụng.
• Không gây cản trở dòng chảy: khi mở hoàn toàn, cửa van không gây trở lực, giúp dòng chảy lưu thông dễ dàng.
• Độ bền cao: được làm từ vật liệu bền bỉ, có khả năng chịu áp lực lớn và điều kiện môi trường khắc nghiệt.

2. Nhược điểm

• Kích thước lớn: do thiết kế trục kéo dài, van chiếm nhiều không gian hơn các loại van thông thường.
• Thời gian đóng mở chậm: cần nhiều vòng quay hơn để đóng/mở hoàn toàn so với các loại van nhanh như van bi hoặc van bướm.

VII. Phân loại van cổng trục dài phổ biến

Van cổng trục dài có thể được phân loại theo nhiều tiêu chí khác nhau như vật liệu, kiểu kết nối, cơ chế vận hành.

1. Phân loại van cổng trục dài theo vật liệu chế tạo

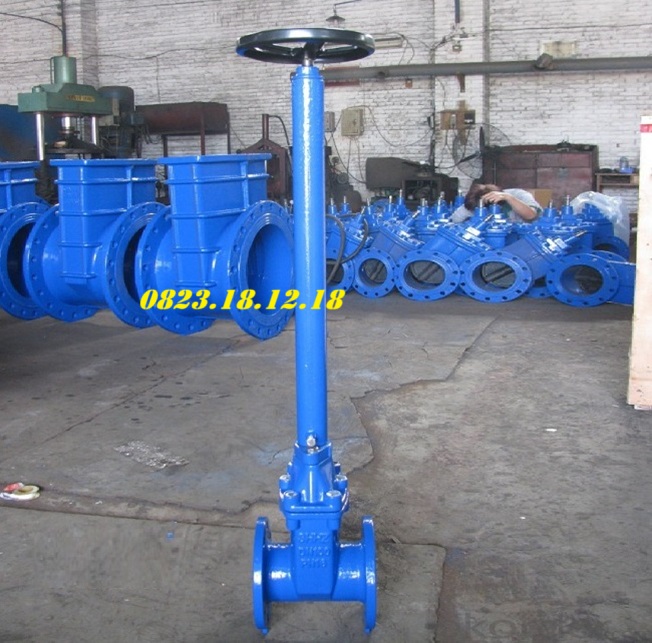

• Van cổng gang trục dài: phổ biến trong hệ thống cấp nước và xử lý nước thải.

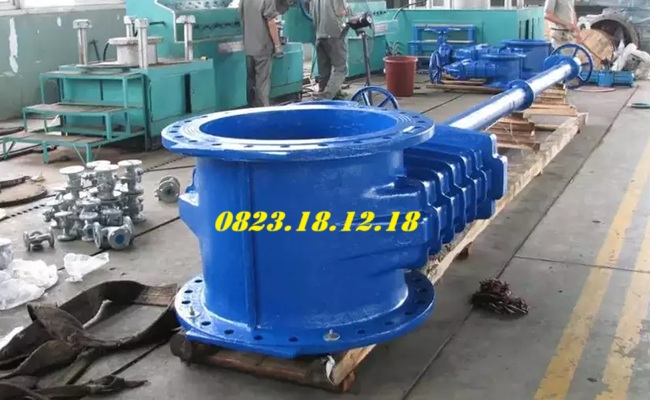

• Van cổng thép trục dài: sử dụng trong môi trường áp lực cao, nhiệt độ cao.

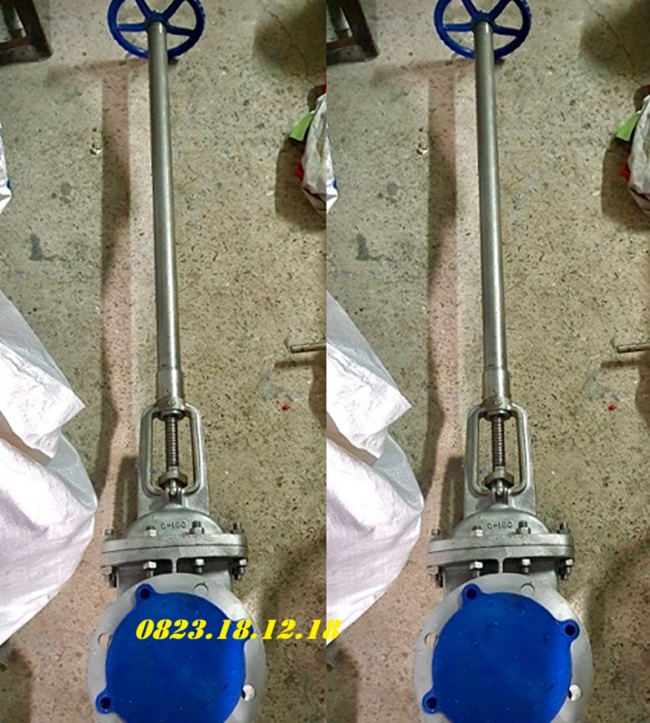

• Van cổng inox trục dài: chuyên dùng trong ngành thực phẩm, hóa chất, yêu cầu chống ăn mòn.

2. Phân loại van chặn cổ cao theo kiểu kết nối

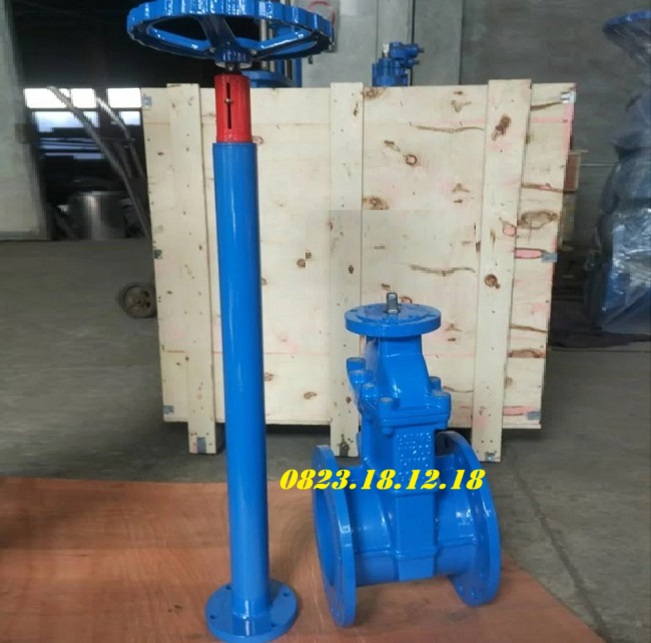

• Van cổng trục dài mặt bích: kết nối chắc chắn, phù hợp cho hệ thống áp lực cao.
• Van cổng trục dài ren: phù hợp với đường ống có kích thước nhỏ.
• Van cổng trục dài hàn kín: đảm bảo độ kín tuyệt đối, tránh rò rỉ trong hệ thống.

3. Theo cơ chế vận hành

• Van cổng trục dài tay quay: sử dụng thủ công, phù hợp với hệ thống quy mô nhỏ.
• Van cổng trục dài điều khiển điện: hoạt động tự động, thích hợp với hệ thống lớn.
• Van cổng trục dài điều khiển khí nén: đóng mở nhanh chóng, thường dùng trong công nghiệp.

VIII. Cách lựa chọn van cổng trục dài phù hợp

Để chọn được van cổng trục dài phù hợp với hệ thống, cần cân nhắc các yếu tố sau:

• Môi trường làm việc: chọn vật liệu van phù hợp với tính chất của lưu chất (nước, hóa chất, dầu khí…).
• Kích thước van: phải tương thích với kích thước đường ống để đảm bảo hiệu suất vận hành.
• Áp suất làm việc: kiểm tra mức áp suất chịu được của van để tránh hư hỏng.
• Phương thức vận hành: nếu cần tự động hóa, nên chọn van điều khiển điện hoặc khí nén.

IX. Bảo dưỡng và lắp đặt van cổng trục dài

1. Hướng dẫn lắp đặt

• Đảm bảo đường ống sạch sẽ, không có cặn bẩn trước khi lắp van.
• Kiểm tra hướng lắp đặt đúng với dòng chảy của hệ thống.
• Siết chặt các bulong kết nối để đảm bảo độ kín.
• Kiểm tra vận hành thử trước khi đưa vào sử dụng.

2. Bảo dưỡng định kỳ

• Kiểm tra gioăng làm kín để đảm bảo không bị rò rỉ.
• Bôi trơn trục van để duy trì độ mượt khi vận hành.
• Vệ sinh định kỳ để tránh tích tụ cặn bẩn làm kẹt van.

X. Báo giá sản phẩm van cổng cổ dài

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp các loại van cổng trục dài chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động ổn định trong các hệ thống cấp thoát nước, phòng cháy chữa cháy và công nghiệp. Sản phẩm của chúng tôi được nhập khẩu từ các thương hiệu nổi tiếng, sản xuất từ vật liệu bền bỉ, chống ăn mòn, đáp ứng tiêu chuẩn kỹ thuật khắt khe Liên hệ ngay để được tư vấn và báo giá tốt nhất, qua SDT 0823.18.12.18
