Van bi đồng

• Chất liệu chế tạo: Vỏ van: Đồng Bronze, Brass, đồng thau, đồng mạ crom,..Bi: Inox, đồng.
• Kiểu kết nối: Nối ren, mặt bích (ANSI, DIN, BS, JIS 10K…)
• Áp suất làm việc: 10, 16, 25, 40 kgf/cm2
• Nhiệt độ hoạt động: -10 – 180°C
• Điều khiển:Tay gạt, xoay cánh bướm, Điều khiển điện, điều khiển khí nén….
• Kích thước: DN8 đến DN100 hoặc 15A đến 50A
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc,…
• Ứng dụng: Hệ thống khí nén, dầu, nước cấp, xăng dầu, đường ống gas, Hệ thống nồi hơi, lò hơi,…

III. Cấu tạo của van bi đồng

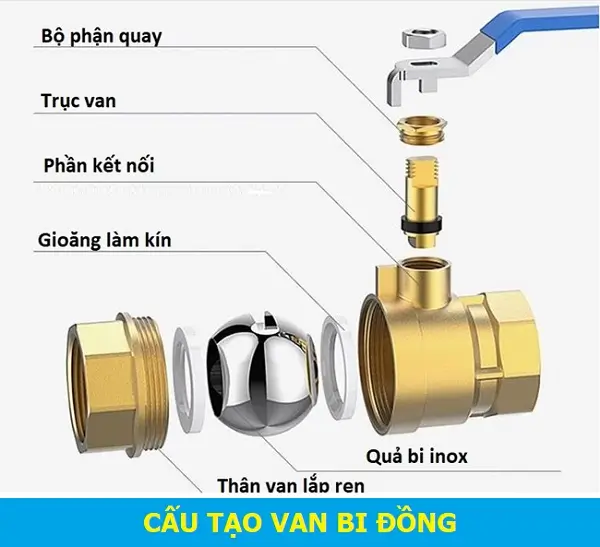

Van bi đồng có cấu tạo đơn giản bao gồm các bộ phận chính sau:

– Phần vỏ và thân van:

• Thường có vỏ và thân được làm từ chất liệu đồng, với khả năng chịu được áp suất và mài mòn trong quá trình vận hành. Thân van bi đồng có 2 kiểu là lắp ren trong và ren ngoài được dùng để kết nối 2 đầu đường với nhau và là nơi tiếp xúc trực tiếp với các chất khi đi qua van.
• Thân van có nhiều loại khác nhau như van bi đồng 2 ngã, van bi đồng 3 ngã,…Vỏ van thường được thiết kế với kiểu kết nối ren (NPT) hoặc theo tiêu chuẩn ANSI, để dễ dàng lắp đặt và tháo rời trong hệ thống đường ống.

– Quả bi (Valve ball):

• Là phần chính để điều khiển dòng chảy của lưu chất. Quả bi của van bi đồng được làm từ đồng, inox, thép không gỉ 304 hay 316, với đường kính phù hợp với kích cỡ của van. Nó có hình cầu và đục lỗ xuyên tâm.
• Quả bi có thể xoay một góc 90 độ để mở hoặc đóng lối vào và ra của van, thông qua tay gạt, giúp các chất lưu thông hoặc ngăn các chất không cho lưu thông qua van.

– Bộ truyền động (phần điều khiển):

• Là bộ phận dùng để điều khiển quả bi mở hoặc đóng. Thường là một tay gạt đơn giản, dễ dàng vận hành bằng tay người sử dụng.
• Tay gạt thường có đầu trụ, được làm bằng inox bọc nhựa chịu nhiệt, giúp dễ dàng xoay quả bi trong van.

– Vòng đệm (Seat):

• Đặc điểm là bề mặt tiếp xúc giữa quả bi và vỏ van khi quả bi đóng lại.
• Được làm bằng vật liệu có khả năng chịu được áp suất và mài mòn cao như PTFE (Polytetrafluoroethylene) hoặc cao su NBR, chịu được nhiệt độ và tạo độ kín khít.

– Trục van:

• Là bộ phận kết nối và truyền lực từ tay gạt, tay bướm để thay đổi góc mở của bi van.
• Trục van thường được chế tạo từ chất liệu hợp kim cứng, thông thường là inox nên ít bị ăn mòn.

IV. Nguyên lý hoạt động của van bi đồng

Nguyên lý hoạt động chung của van bi đồng như sau:

-Trạng thái đóng van:

• Khi tay gạt của van bi được đặt ở vị trí đóng, quả bi được xoay 90 độ để nằm ngang so với dòng chảy của lưu chất. Bi được ép vào vòng đệm (Seats) ở hai đầu, chặn hoàn toàn đường dòng chảy.
• Trục được xoay để ép chặt bi vào vòng đệm tạo độ kín khít ngăn chất lưu ra ngoài.

– Trạng thái mở van:

• Trục (Stem) được xoay 90 độ, bi di chuyển sang vị trí vuông góc với đường ống.
• Đường dòng chảy được mở hoàn toàn, chất lưu có thể chảy tự do qua van.
• Khi xoay trục, bi quay 90 độ để mở hoàn toàn hoặc đóng hoàn toàn đường dòng.

V. Ưu điểm và nhược điểm của van bi đồng

1. Ưu điểm của van bi đồng

• Độ bền cao: Với vỏ và quả bi làm từ inox nên van bi đồng có khả năng chịu được áp suất cao và mài mòn tốt, đảm bảo độ bền lâu dài trong các điều kiện hoạt động khắc nghiệt.
• Khả năng chống ăn mòn: Có khả năng chống lại các tác nhân ăn mòn hóa học tốt, làm cho van bi đồng phù hợp với các ứng dụng trong môi trường không có chứa các chất hóa học độc hại.
• Dễ bảo trì và sửa chữa: Với cấu trúc đơn giản, người sử dụng có thể dễ dàng tháo rời và thay thế các bộ phận bị hỏng trong quá trình sử dụng, giảm thiểu thời gian bảo trì và chi phí phát sinh.
• Chi phí: Chi phí sản xuất và mua hàng hóa thấp hơn so với van bi thép, gang, inox và van bi dùng hóa chất.

2. Nhược điểm của van bi đồng

• Hạn chế về nhiệt độ và áp suất: So với các loại van được làm từ kim loại như thép không gỉ, van bi đồng có hạn chế trong việc chịu nhiệt độ và áp suất cao hơn
• Khối lượng: So với van bi thép, van bi gang và van bi nhựa, van bi đồng có khối lượng nặng hơn.

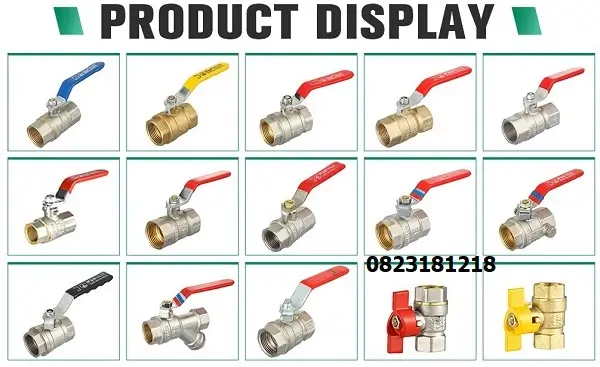

VI. Phân loại van bi đồng

1. Van bi đồng 2 ngã (2 cửa)

Van bi đồng 2 cửa (hay van bi đồng 2 ngã) có hai cửa cho dòng chảy vào và ra, phù hợp cho các hệ thống đường ống đơn giản. Nó sử dụng một quả bi có lỗ xuyên qua để kiểm soát dòng chảy của chất lỏng hoặc khí. Khi quả bi xoay, lỗ này có thể thẳng hàng với ống dẫn để cho phép dòng chảy đi qua hoặc xoay ngang để chặn dòng chảy.

Thường được sử dụng trong các hệ thống cấp nước, hệ thống điều hòa không khí, các ngành công nghiệp hóa chất, dầu khí và nhiều ứng dụng khác.

Thông số kỹ thuật:

• Kích thước van: DN15 – DN100
• Chất liệu van: Đồng, đồng thau
• Gioăng làm kín: EPDM, PTFE
• Kiểu lắp: Nối ren, lắp bích
• Kiểu van: 2 ngã
• Dạng truyền động: Tay gạt, bộ điện, bộ khí nén
• Nhiệt độ làm việc: -10°C đến 120°C
• Áp lực làm việc: 10 bar, 16 bar, 25 bar
• Môi trường làm việc: Nước, dung dịch, khí hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Châu Âu,…

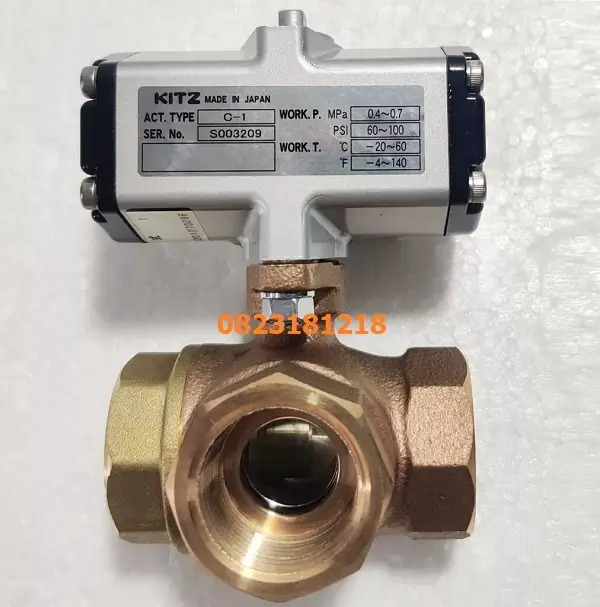

2. Van bi đồng 3 ngã (3 cửa)

• Van bi đồng 3 ngã cổng L: Chỉ cho phép lưu chất đi vào từ một cổng chính giữa, lưu chất đi qua bên trái thì bên phải đóng và ngược lại. Nó không đóng kín lại hoàn toàn mà phải luôn có một hướng cho dòng lưu chất đi qua.
• Van bi đồng 3 ngã cổng T: Cho phép lưu chất đi vào qua 3 cổng thông nhau, hoặc lưu thông qua 2 cổng và đóng kín 1 cổng còn lại, hoặc có thể lưu thông qua bên phải, bên trái, hoặc đóng kín hoàn toàn.

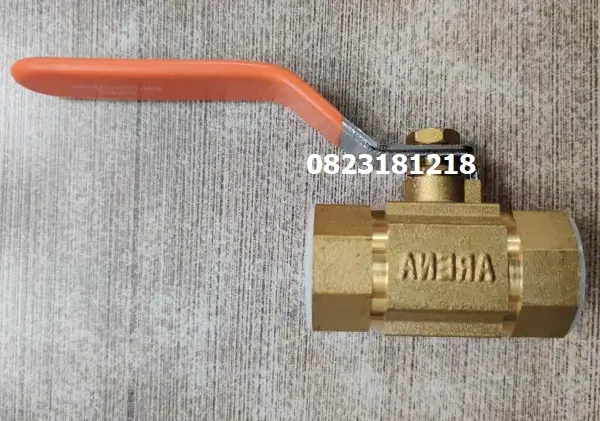

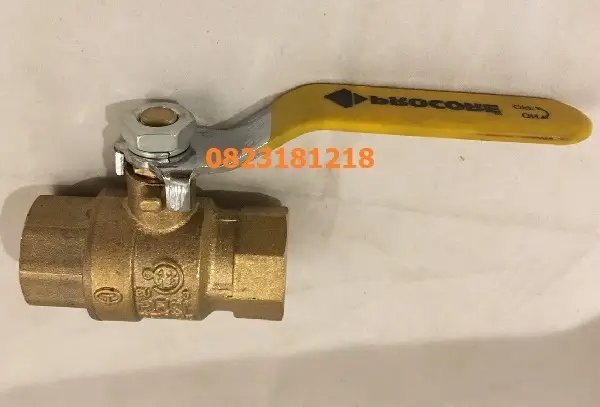

3. Van bi đồng tay gạt

Đây là dòng van thông dụng nhất hiện nay. Chúng ta có thể dễ dàng bắt gặp dòng van này trong các ứng dụng từ dân dụng cho đến công nghiệp. Van vận hành bằng bộ phận tay gạt, khi gạt bộ phận này 1 góc 90° giúp xoay chiều bi van để đóng mở dòng chảy lưu chất. Van được kết nối hệ thống đường ống theo kiểu nối ren với các kích cỡ phổ biến từ DN15-DN100.

4. Van bi đồng tay bướm

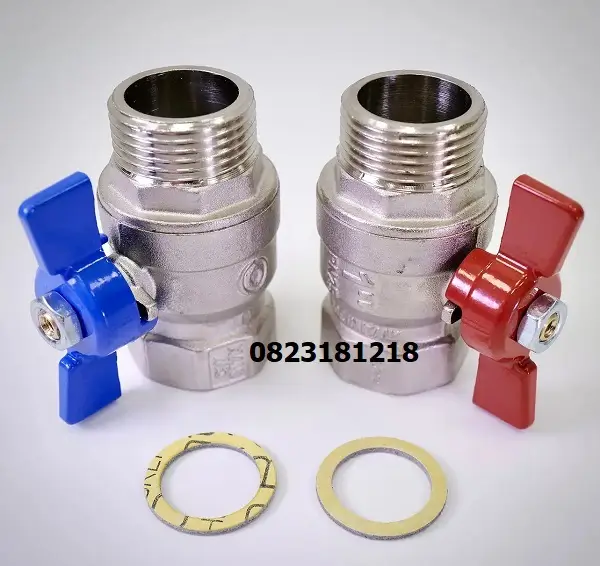

Van bi đồng tay bướm là loại van bi có phần vận hành giống hình cánh bướm. Van có các kích cỡ phổ biến như DN15, DN20 và được sử dụng rộng rãi trong các hệ thống có nhiệt độ tối đa 90°C và áp suất 16 bar.

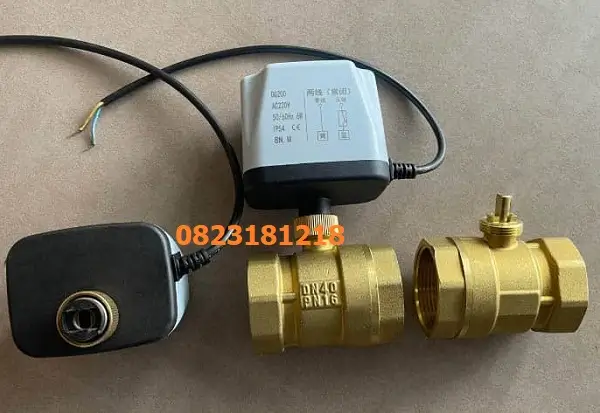

5. Van bi đồng điều khiển điện

Van bi đồng điều khiển điện được trang bị bộ điều khiển hoạt động bằng điện, giúp tự động hóa quá trình điều khiển dòng chảy.

THÔNG SỐ KỸ THUẬT:

• Kích cỡ: DN15 – DN100
• Thân van: Làm bằng đồng
• Đệm: PTFE (Teflon)
• Điện áp: 24V, 220b, 380V
• Tiêu chuẩn bảo vệ: IP67
• Dạng vận hành: ON/OFF, tuyến tính
• Áp lực: PN10, PN16, PN25
• Nhiệt độ làm việc: Tối đa 120°C
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản

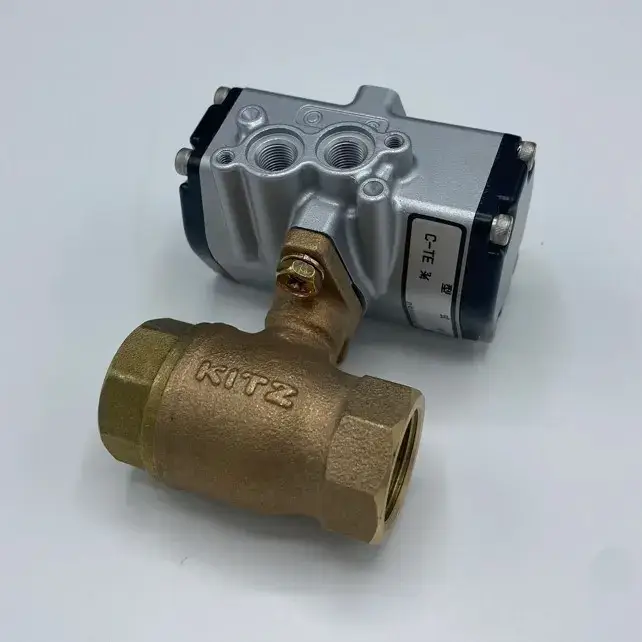

6. Van bi đồng điều khiển khí nén

Van bi đồng điều khiển bằng khí nén là loại van được tự động hóa hoạt động nhờ áp lực của khí nén. Đặc tính nổi bật của loại van này không chỉ là khả năng đóng mở nhanh mà còn độ an toàn cao trong quá trình vận hành. Đặc biệt nó có thể lắp đặt trong không gian hẹp và các môi trường khắc nghiệt như môi trường độc hại mà không ảnh hưởng đến hiệu suất làm việc.

THÔNG SỐ KỸ THUẬT:

• Kích cỡ: DN15 – DN100
• Thân van: Làm bằng đồng
• Đệm: PTFE
• Khí nén vận hành: 3-8 bar
• Tiêu chuẩn bảo vệ: IP67
• Dạng vận hành: ON/OFF, tuyến tính
• Áp lực: PN16, PN25
• Nhiệt độ làm việc: Tối đa 120°C
• Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc

7. Van bi đồng minh hòa Việt Nam

Đâu là loại van bi được sản xuất bởi Công ty cổ phần đầu tư Minh Hòa, hiện nay là một trong những nhà sản xuất vòi nước, van khóa hàng đầu Việt Nam. Van bi đồng Minh hòa thường có các loại van bi đồng MI, van bi đồng MBV, van bi đồng Miha, luôn đảm bảo độ bền cao, chịu được ăn mòn tốt, áp suất cao. Với thiết kế nhỏ gọn, đa dạng mẫu mã, phù hợp cho nhiều hệ thống lưu chất như nước, hơi, khí và Gas.

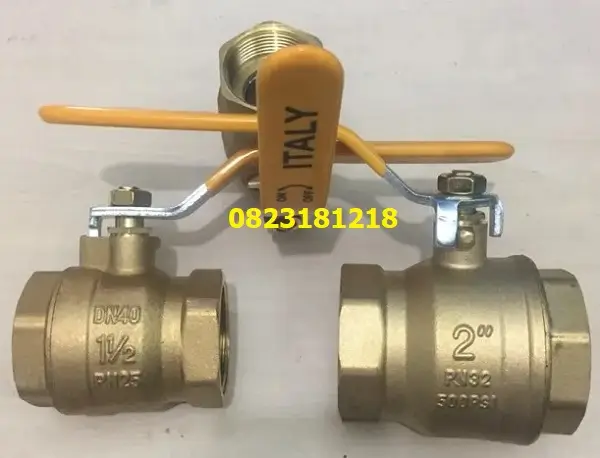

8. Van bi đồng Italya

THÔNG SỐ KỸ THUẬT:

• Kích cỡ: DN15 – DN100
• Chất liệu: Đồng
• Kiểu lắp đặt: Nối ren
• Bộ điều khiển: Tay gạt, bộ khí nén, bộ điện
• Áp lực làm việc: PN25, PN30
• Nhiệt độ làm việc: Tối đa 120 độ C
• Xuất xứ: Italia

9. Van bi đồng Nhật Bản

Van bi Nhật Bản là sản phẩm có chất lượng cao và độ tin cậy được đánh giá cao trong ngành công nghiệp van bi. Các thương hiệu nổi tiếng như Kitz, Toyo, Tozen, Toa… đều là những nhà sản xuất uy tín trong lĩnh vực này.

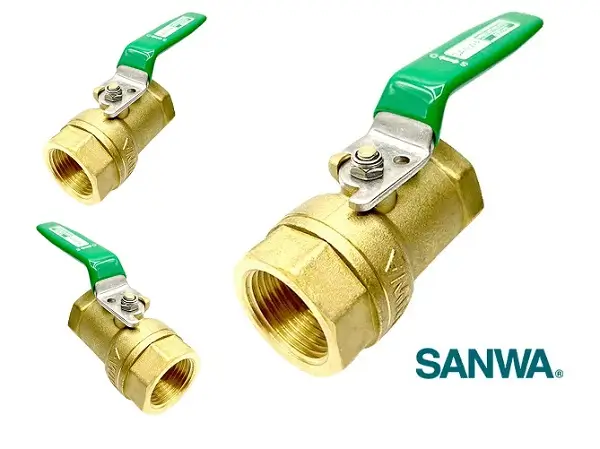

10. Van bi đồng Samwa Thái Lan

Van bi Samwa – Thái Lan có các thông số kỹ thuật chung như sau:

• Kích thước: DN15 – DN100
• Chất liệu: Đồng
• Kiểu lắp đặt: Nối ren
• Kiểu tay van: Gạt
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: 120 độ C
• Xuất xứ: Thái Lan

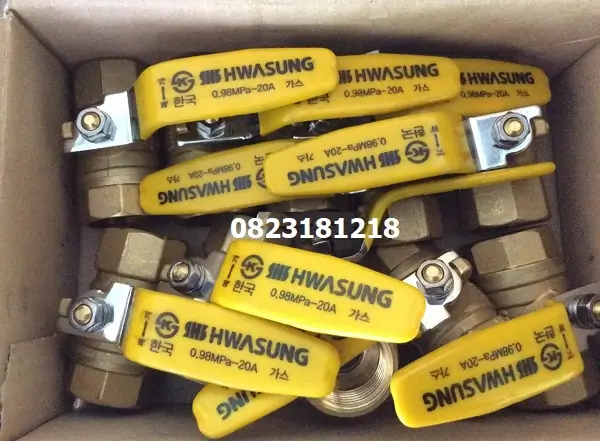

11. Van bi đồng Hàn Quốc

Van bi Hàn Quốc là sản phẩm van bi đồng nguyên chất cao cấp, được trực tiếp từ Hàn Quốc. Sản phẩm nổi bật có độ bền cao, chống ăn mòn tốt, thiết kế nhỏ gọn, đóng mở linh hoạt. Thiết bị được sử dụng phổ biến từ các hệ thống dân dụng cho tới công nghiệp sản xuất, đảm bảo chất lượng tốt nhất.

12. Van bi đồng Trung Quốc

Các hãng sản xuất van bi đồng tại Trung Quốc cung cấp một loạt các sản phẩm từ các dòng sản phẩm tiêu chuẩn đến các sản phẩm đặt hàng theo yêu cầu (OEM), đảm bảo đáp ứng mọi nhu cầu của khách hàng.

13. Van bi đồng Malaysia

Van bi đồng Malaysia là điển hình cho sự kết hợp giữa chất lượng cao và độ tin cậy, đặc biệt được đánh giá cao trong ngành công nghiệp van bi. Các thương hiệu nổi tiếng như ARV, Arita, Ikono, Oho,.. đã xây dựng được uy tín vững chắc trong lĩnh vực sản xuất van bi, mang đến cho khách hàng những sản phẩm chất lượng và phù hợp với nhu cầu thực tế của từng ứng dụng.

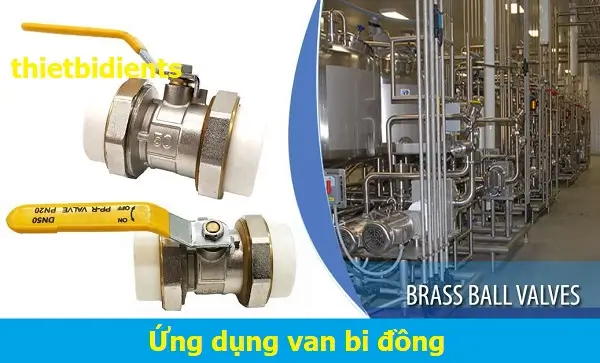

VII. Ứng dụng của van bi đồng

Van bi bằng đồng có nhiều ứng dụng trong các ngành công nghiệp và hệ thống khác nhau do đặc tính bền, chống ăn mòn và khả năng chịu nhiệt tốt của đồng. Dưới đây là một số ứng dụng phổ biến của van bi đồng:

• Hệ thống cấp thoát nước: Sử dụng rộng rãi trong các hệ thống cấp thoát nước vì chúng có khả năng chống ăn mòn tốt và đảm bảo dòng chảy mượt mà.
• Hệ thống khí nén: Van được sử dụng để điều khiển luồng khí trong các hệ thống khí nén. Với tính năng đóng mở nhanh và an toàn, chúng là lựa chọn lý tưởng cho các ứng dụng khí nén.
• Hệ thống dẫn dầu và khí gas: Sử dụng trong các hệ thống dẫn dầu và khí gas vì chúng có khả năng chịu nhiệt và áp suất cao, đồng thời đảm bảo an toàn khi vận hành.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các hệ thống điều hòa không khí và sưởi ấm, van bi đồng được sử dụng để điều chỉnh luồng nước hoặc hơi nước, giúp kiểm soát nhiệt độ và lưu lượng khí.
• Công nghiệp chế biến thực phẩm và đồ uống: Ứng dụng trong ngành công nghiệp thực phẩm và đồ uống do tính an toàn và khả năng chống ăn mòn, đảm bảo chất lượng sản phẩm.
• Công nghiệp hóa chất: Van bi đồng có khả năng chống lại nhiều loại hóa chất, do đó được sử dụng trong các ứng dụng xử lý hóa chất.
• Các hệ thống tự động hóa: điều khiển bằng điện hoặc khí nén thường được sử dụng trong các hệ thống tự động hóa để điều khiển luồng chất lỏng một cách chính xác và hiệu quả.
