Van y xiên điều khiển khí nén mặt bích

I. Van y xiên điều khiển khí nén mặt bích là gì?

Van y xiên điều khiển khí nén mặt bích là một thiết bị quan trọng trong các hệ thống điều khiển dòng chảy khí nén. Thiết kế hình dáng y xiên 30 độ, van này giúp kiểm soát lưu lượng khí một cách hiệu quả, giảm tổn thất áp suất và tối ưu hóa quy trình vận hành.

Với kết nối mặt bích, van dễ dàng kết nối với các ống dẫn thông qua các bulong hoặc bắt vít, tạo sự chắc chắn và ổn định trong quá trình sử dụng. Nó cho phép điều chỉnh dòng chảy với độ chính xác cao, đáp ứng linh hoạt các yêu cầu trong sản xuất. Chất liệu chế tạo thường là thép carbon hoặc thép không gỉ, đảm bảo van hoạt động ổn định trong môi trường khắc nghiệt. Van y xiên điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực như tự động hóa, chế biến thực phẩm, hóa chất và công nghiệp ô tô,…

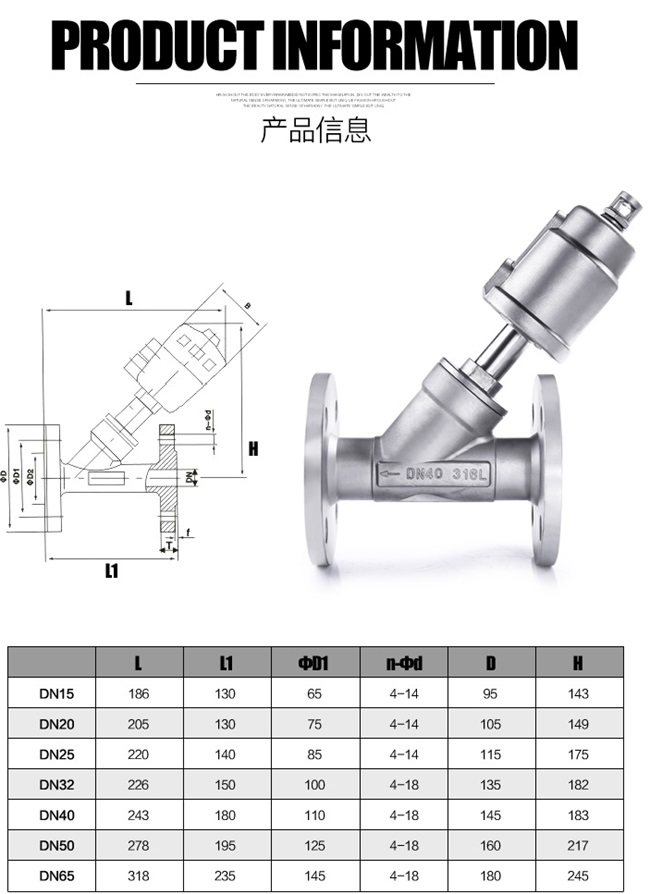

II. Thông số kỹ thuật của van y xiên điều khiển khí nén mặt bích

Thông số kỹ thuật chi tiết của van y xiên điều khiển khí nén mặt bích:

• Kết nối mặt bích
• Tiêu chuẩn: JIS, DIN, BS…
• Đường kính danh nghĩa (DN): 25mm, 20mm, 25mm, 32mm, 40mm, 50mm,…
• Thân van: Thép carbon, thép không gỉ (304, 316), nhựa PVC,…
• Gioăng làm kín: Cao su, PTFE,…
• Khí nén đầu vào: 3 – 8bar
• Áp suất: 1.0 MPa (10 bar), 1.6 MPa (16 bar), 2.5 Mpa (25bar)
• Nhiệt độ làm việc: max 200°C
• Kiểu điều khiển: tác động đơn, tác động kép
• Thời gian phản hồi: 0.5 giây đến 2 giây.
• Lưu chất: nước, hơi, khí, hóa chất…
• Xuất xứ: Korea, Japan, China, Taiwan…
• Bảo hành 1 năm

III. Van y xiên điều khiển khí nén mặt bích có cấu tạo và nguyên lý hoạt động như thế nào?

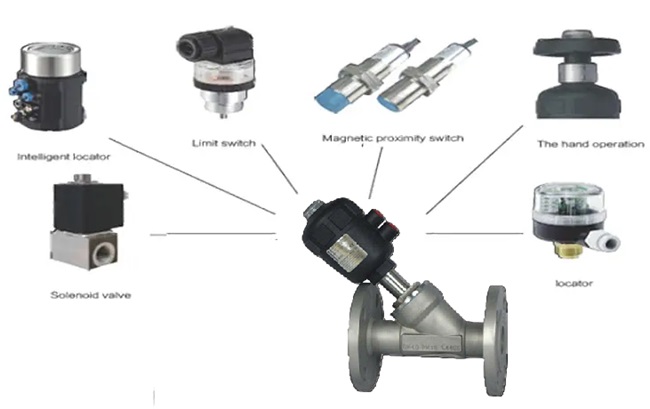

1. Cấu tạo của van y xiên điều khiển khí nén mặt bích

Cấu tạo của van y xiên điều khiển khí nén mặt bích gồm các thành phần chính sau:

• Thân van: Là phần chính của van, thường được làm bằng thép carbon hoặc thép không gỉ. Thân van có hình dáng y xiên, giúp điều chỉnh dòng chảy một cách hiệu quả.
• Mặt bích: Kết nối thân van với ống dẫn, giúp tạo ra mối nối chắc chắn. Mặt bích có thể có kích thước và tiêu chuẩn khác nhau.
• Cửa vào và cửa ra: Cửa vào là nơi khí nén vào thân van, trong khi cửa ra là nơi khí nén thoát ra. Thiết kế này giúp kiểm soát và điều chỉnh lưu lượng khí.
• Bộ điều khiển khí nén: Thường nằm ở phần trên hoặc bên cạnh van, bộ điều khiển này nhận tín hiệu khí nén để mở hoặc đóng van. Nó giúp điều chỉnh vị trí của cơ cấu đóng mở bên trong.
• Đĩa van: Là bộ phận nằm bên trong thân van, có thể là đĩa hoặc màng, có tác dụng ngăn cản hoặc cho phép dòng khí đi qua.
• Gioăng làm kín: Được sử dụng để ngăn chặn rò rỉ khí giữa các bộ phận. Chất liệu gioăng thường là cao su hoặc PTFE, tùy thuộc vào ứng dụng.

2. Nguyên lý hoạt động của van y xiên điều khiển khí nén mặt bích

Nguyên lý hoạt động của van y xiên điều khiển khí nén mặt bích dựa trên việc sử dụng áp suất khí nén để điều chỉnh vị trí của cơ cấu đóng mở bên trong van. Khi nhận tín hiệu từ bộ điều khiển khí nén, khí nén sẽ được cung cấp vào bộ điều khiển, tạo ra áp suất tác động lên cơ cấu đóng mở.

Khi áp suất khí nén tăng, cơ cấu này sẽ di chuyển, mở hoặc đóng van tùy thuộc vào yêu cầu điều khiển. Nếu van được mở, khí nén sẽ chảy qua cửa vào, đi qua thân van và thoát ra qua cửa ra, cho phép điều chỉnh lưu lượng khí. Ngược lại, khi áp suất giảm, cơ cấu sẽ trở về vị trí ban đầu, ngăn chặn dòng chảy khí.

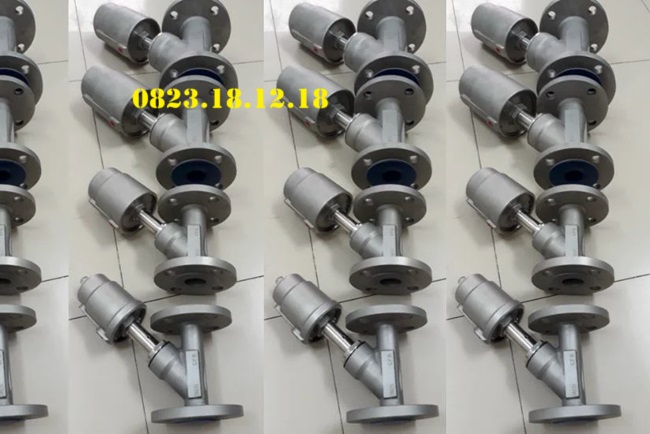

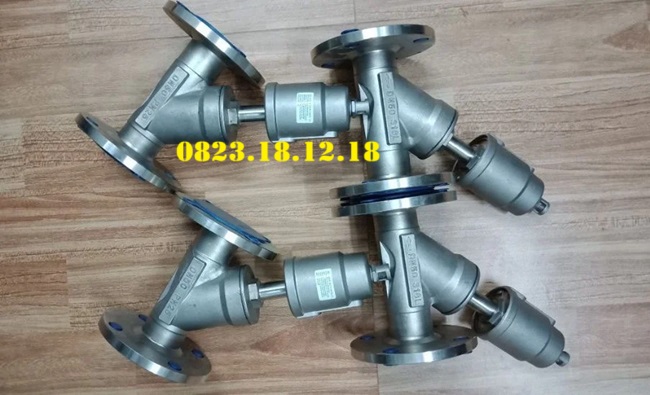

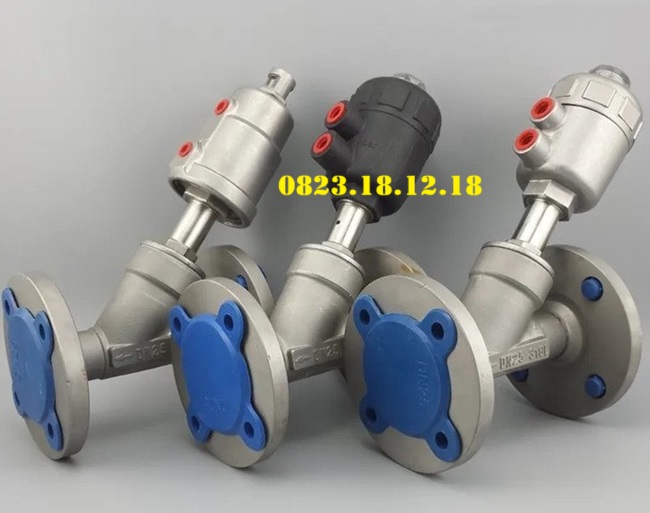

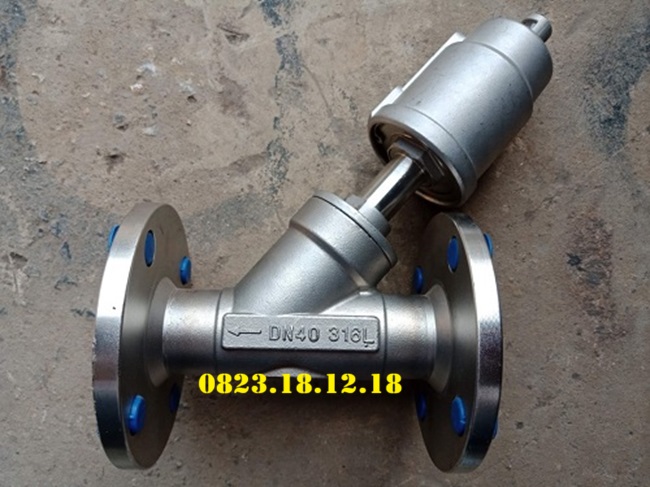

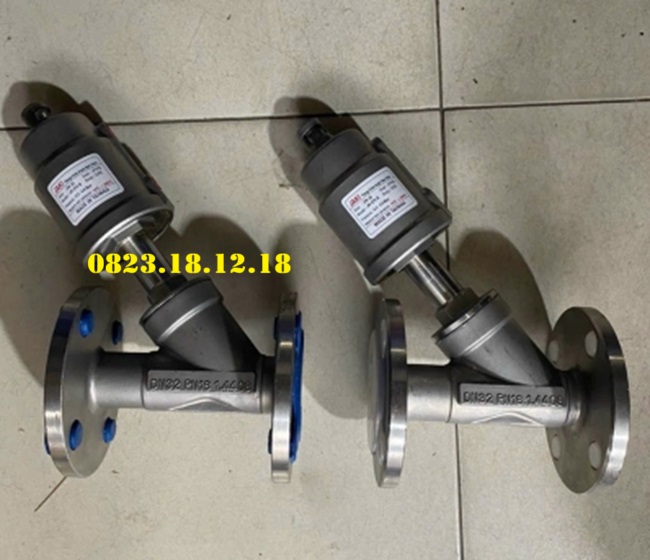

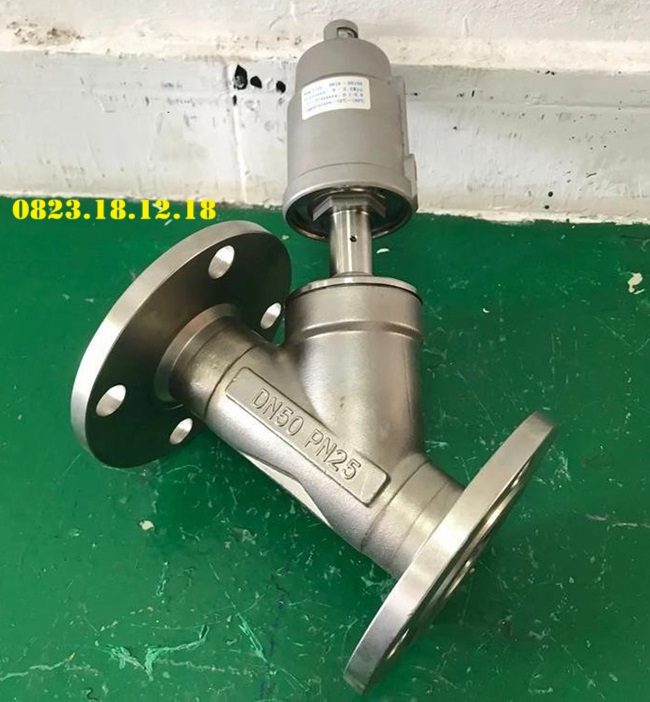

IV. Hình ảnh của van y xiên điều khiển khí nén mặt bích

V. Lợi ích của van y xiên điều khiển khí nén mặt bích mà nó mang lại

Sử dụng van y xiên điều khiển khí nén mặt bích mang lại nhiều lợi ích quan trọng trong các hệ thống công nghiệp, bao gồm:

• Điều chỉnh chính xác: Van cho phép điều chỉnh lưu lượng khí nén một cách linh hoạt và chính xác, giúp tối ưu hóa quy trình sản xuất.
• Tăng hiệu suất: Việc kiểm soát dòng chảy hiệu quả giúp giảm tổn thất áp suất, từ đó cải thiện hiệu suất tổng thể của hệ thống.
• Dễ dàng lắp đặt và bảo trì: Thiết kế mặt bích giúp dễ dàng kết nối và tháo rời van, thuận tiện cho việc lắp đặt và bảo trì.
• An toàn: Van được thiết kế để ngăn chặn rò rỉ khí, đảm bảo an toàn cho người vận hành và thiết bị.
• Tự động hóa: Khả năng điều khiển tự động giúp giảm thiểu công sức lao động và tăng tính hiệu quả trong quy trình sản xuất.
• Ứng dụng đa dạng: Van có thể được sử dụng trong nhiều ứng dụng khác nhau, từ sản xuất công nghiệp đến hệ thống tự động hóa, đáp ứng nhu cầu của nhiều lĩnh vực.

VI. Ứng dụng của van y xiên điều khiển khí nén mặt bích

Van y xiên điều khiển khí nén mặt bích có nhiều ứng dụng trong các lĩnh vực công nghiệp khác nhau:

• Hệ thống tự động hóa: Sử dụng trong các dây chuyền sản xuất tự động để kiểm soát lưu lượng khí nén, giúp tối ưu hóa quy trình sản xuất.
• Ngành chế biến thực phẩm: Điều chỉnh dòng khí trong các hệ thống đóng gói, vận chuyển và chế biến thực phẩm, đảm bảo an toàn và vệ sinh.
• Ngành hóa chất: Làm việc trong các quy trình hóa học để kiểm soát dòng chảy của khí và chất lỏng, đảm bảo sự ổn định và chính xác.
• Công nghiệp ô tô: Sử dụng trong các máy móc và thiết bị lắp ráp, kiểm soát khí nén cho các công đoạn sản xuất.
• Ngành điện lực: Ứng dụng trong các hệ thống điều khiển khí nén trong nhà máy điện để quản lý các quy trình sản xuất điện hiệu quả.
• Bảo trì và sửa chữa: Sử dụng trong các hệ thống khí nén của máy móc công nghiệp để điều chỉnh áp suất và lưu lượng khí trong quá trình bảo trì.
• Hệ thống HVAC: Ứng dụng trong hệ thống điều hòa không khí và thông gió để kiểm soát lưu lượng không khí, đảm bảo môi trường làm việc thoải mái.
• Ngành dược phẩm: Giúp điều chỉnh và kiểm soát các quy trình sản xuất thuốc, yêu cầu độ chính xác cao và tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt.

VII. Báo giá sản phẩm của van y xiên điều khiển khí nén mặt bích

Công ty Thietbidients chuyên cung cấp các sản phẩm chất lượng cao trong lĩnh vực thiết bị công nghiệp, đặc biệt là van y xiên điều khiển khí nén mặt bích. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chính hãng, uy tín, hiệu suất vượt trội và dịch vụ khách hàng tận tâm.

Nếu bạn đang tìm kiếm những sản phẩm chính hãng và dịch vụ tốt nhất, hãy liên hệ với chúng tôi qua thông tin dưới đây:
