Van dao điều khiển điện

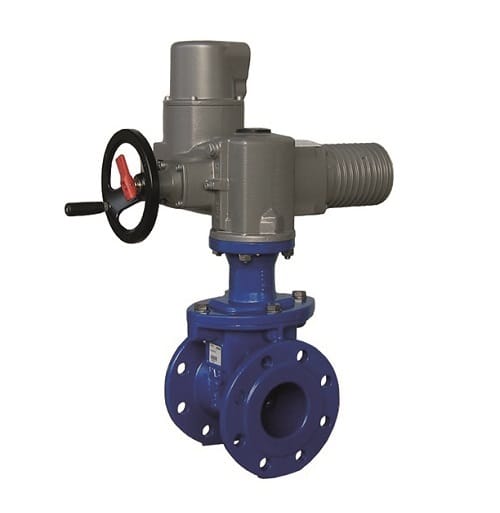

I. Van dao điều khiển điện là gì?

Van dao điều khiển điện là một thành phần quan trọng trong các hệ thống công nghiệp hiện đại, cho phép tự động hóa quá trình điều khiển và giám sát. Được tích hợp với bộ điều khiển điện tử, các loại van này có thể mở và đóng dựa trên tín hiệu điện từ bên ngoài. Điều này cung cấp khả năng điều khiển chính xác và linh hoạt trong nhiều ứng dụng khác nhau, từ các hệ thống xử lý nước, hơi, đến các quy trình sản xuất công nghiệp.

Các van dao điều khiển điện thường được sử dụng để thay thế hoặc bổ sung cho các hệ thống van thủ công truyền thống. Với khả năng tự động mở/đóng, chúng giúp tối ưu hóa hoạt động của các dây chuyền sản xuất, giảm thiểu sự can thiệp của nhân công và tăng cường hiệu suất của hệ thống. Ngoài ra, các van này cũng có thể được tích hợp vào các hệ thống tự động hóa toàn diện hơn, điều khiển từ xa và tích hợp vào các mạng thông tin để quản lý và giám sát hiệu quả hơn.

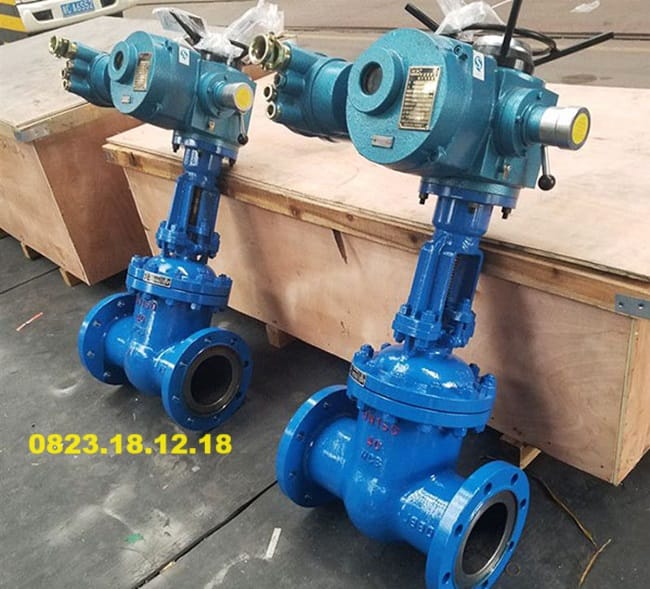

II. Cấu tạo của van dao điều khiển điện

Cấu tạo của van dao gang điều khiển điện gồm những thành phần sau:

• Thân van: Thân van là phần chính chứa đựng và bảo vệ các bộ phận khác bên trong. Thường được chế tạo từ các loại hợp kim như inox, gang, đồng hoặc thép để đảm bảo độ bền và khả năng chịu áp lực cao.
• Đĩa van: Đĩa van, hay còn gọi là lưỡi dao, là bộ phận tiếp xúc trực tiếp với dòng chảy của lưu chất. Nhiệm vụ của đĩa van là đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua van. Đĩa van thường được làm bằng inox hoặc thép chắc chắn để đảm bảo khả năng hoạt động hiệu quả và chịu được áp lực lớn.
• Trục van: Trục van, hay còn được gọi là ty van, là bộ phận truyền động nằm giữa và kết nối trực tiếp với đĩa van và bộ điều khiển. Trục van thường được chế tạo từ các loại hợp kim như inox hoặc thép để có khả năng chịu được áp lực lớn và nhiệt độ cao.
• Bộ điều khiển: Van dao điều khiển điện được điều khiển bằng điện thông qua bộ điều khiển. Bộ điều khiển này kết nối với trục van và tạo ra lực momen xoắn để mở hoặc đóng van. Phương thức điều khiển điện giúp tự động hóa quá trình điều khiển và tăng cường hiệu quả hoạt động.
• Gioăng làm kín: Gioăng làm kín được sử dụng để đảm bảo tính kín của van. Thường đặt ở giữa thân van và đĩa van để ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

III. Phân loại van dao điều khiển bằng điện

Van dao điều khiển bằng điện được phân loại chủ yếu dựa trên cách thức hoạt động và thiết kế, bao gồm các loại chính sau:

1. Van dao điều khiển điện ON/OFF (Bật/Tắt)

• Tính năng: Van này chỉ có hai trạng thái hoạt động: mở hoặc đóng.
• Hoạt động: Khi nhận được tín hiệu điện, van sẽ hoặc mở hoặc đóng ngay lập tức.
• Ứng dụng: Thích hợp cho các ứng dụng đơn giản yêu cầu chỉ cần mở hoặc đóng van một cách nhanh chóng và đơn giản.

2. Van dao điều khiển điện Modulating (Điều khiển tuyến tính)

• Tính năng: Cho phép điều khiển mức độ mở của van theo tín hiệu điện analog như 4-20 mA.
• Hoạt động: Van có thể điều chỉnh lưu lượng chảy qua theo các mức độ khác nhau, không chỉ có thể mở hoặc đóng.
• Ứng dụng: Sử dụng trong các quy trình yêu cầu điều khiển lưu lượng chính xác hơn như điều khiển tỷ lệ.

3. Van dao điều khiển điện Proportional (Điều khiển tỷ lệ)

• Tính năng: Tương tự như Modulating nhưng có khả năng điều chỉnh lưu lượng theo tỷ lệ tuyến tính với tín hiệu điều khiển.
• Hoạt động: Đảm bảo điều khiển chính xác lưu lượng theo nhu cầu sản xuất cụ thể.
• Ứng dụng: Phù hợp cho các quy trình yêu cầu điều khiển chặt chẽ và khả năng điều chỉnh linh hoạt.

4. Van dao điều khiển điện Smart Valve (Van thông minh)

• Tính năng: Tích hợp công nghệ thông minh, có khả năng kết nối mạng như MODBUS, Profibus.
• Hoạt động: Cung cấp thông tin về trạng thái hoạt động, hiệu suất và có thể tự động chẩn đoán lỗi.
• Ứng dụng: Thường được sử dụng trong các hệ thống tự động hóa cao và đòi hỏi tính linh hoạt cao.

5. Van dao điều khiển điện Fail-Safe (An toàn khi lỗi)

• Tính năng: Được thiết kế để đảm bảo an toàn khi xảy ra lỗi hoặc mất điện.
• Hoạt động: Tự động chuyển về trạng thái an toàn nhất để ngăn chặn các sự cố nghiêm trọng.
• Ứng dụng: Đặc biệt phù hợp cho các ứng dụng yêu cầu độ tin cậy cao và an toàn vận hành.

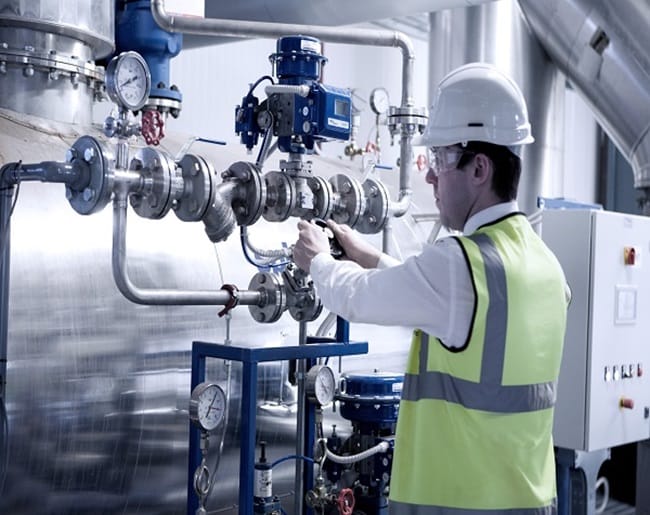

VI. Ứng dụng của van dao điều khiển điện

Van dao điều khiển điện có rất nhiều ứng dụng trong các hệ thống điều khiển tự động và các quy trình công nghiệp, bao gồm những điều sau:

1. Xử lý nước và nước thải: Van điều khiển điện được sử dụng rộng rãi trong các hệ thống xử lý nước và nước thải để điều khiển luồng lưu chất, ví dụ như trong các bể xử lý, hệ thống cấp nước, hệ thống thoát nước.
2. Công nghiệp hóa chất: Trong các quy trình sản xuất và xử lý hóa chất, van điều khiển điện giúp điều chỉnh lưu lượng các chất lỏng, chất dẻo và các hợp chất hóa học khác một cách chính xác và an toàn.
3. Sản xuất và chế biến thực phẩm: Trong ngành công nghiệp thực phẩm và đồ uống, van dao điều khiển điện được sử dụng để kiểm soát luồng vật liệu từ các bồn chứa đến các thiết bị chế biến khác nhau.
4. Công nghiệp dầu khí: Trong các cơ sở sản xuất dầu khí và khai thác, van điều khiển điện được áp dụng để điều khiển lưu lượng dầu và khí qua các đường ống và thiết bị khác.
5. Điều hoà không khí và hệ thống HVAC: Van điều khiển điện được sử dụng trong các hệ thống điều hoà không khí và thông gió để điều chỉnh lưu lượng không khí và nhiệt độ trong các tòa nhà, nhà máy và khu công nghiệp.
6. Ứng dụng trong tự động hóa: Van thông minh điều khiển điện được tích hợp trong các hệ thống tự động hóa công nghiệp, nơi mà chúng có khả năng tự động chẩn đoán lỗi và truyền thông để giám sát và điều khiển từ xa.
7. Các ứng dụng đặc biệt: Van điều khiển điện cũng được sử dụng trong các ứng dụng đặc biệt như trong y tế, trong môi trường chống cháy nổ, và các hệ thống khác đòi hỏi tính chính xác và đáng tin cậy trong điều khiển quá trình.
