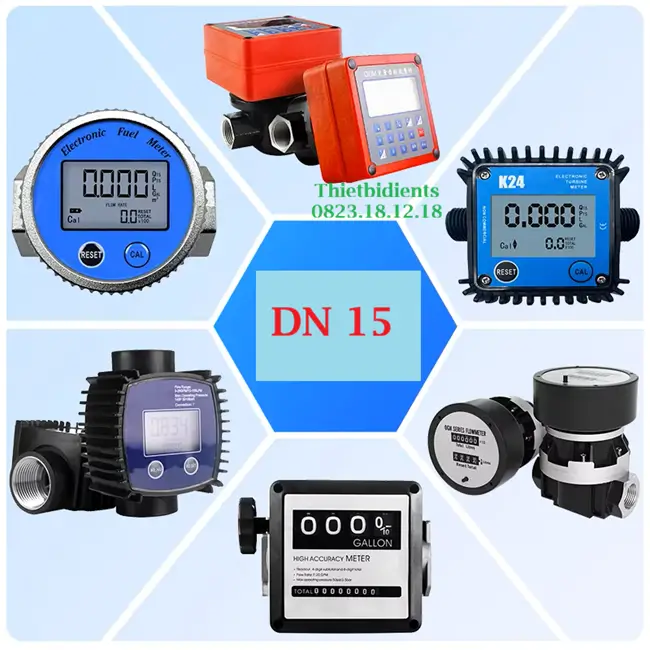

Đồng hồ đo xăng dầu DN15 là một thiết bị đo lường lưu lượng dòng chảy (Flow Meter) chuyên dụng, được thiết kế với kích thước cổng kết nối tiêu chuẩn là 15mm (tương đương 1/2 inch hay ống phi 21mm). Thiết bị này được chế tạo đặc biệt để đo đếm các loại nhiên liệu lỏng có nguồn gốc dầu mỏ như: Xăng, Dầu Diesel (DO), Dầu hỏa, và các loại dầu nhớt bôi trơn có độ nhớt từ thấp đến trung bình.

Khác với các loại đồng hồ nước thông thường làm bằng gang hay nhựa rẻ tiền, Đồng hồ đo lưu lượng xăng dầu DN15 bắt buộc phải được sản xuất từ các vật liệu chịu xăng dầu như Hợp kim nhôm đúc áp lực, Thép không gỉ (Inox 304) hoặc Nhựa kỹ thuật cao cấp.

Điều này giúp thiết bị hoạt động bền bỉ trong môi trường dung môi mạnh mà không bị ăn mòn, trương nở gioăng phớt hay rò rỉ gây nguy hiểm cháy nổ. Đồng hồ đo nhiên liệu xăng dầu DN15 dải lưu lượng đo phổ biến từ 10 đến 40 lít/phút, đây là giải pháp tối ưu cho việc kiểm soát nhiên liệu tại các máy phát điện dự phòng, hệ thống đốt lò hơi công suất nhỏ, hoặc dùng để đo lượng nhớt châm cho xe máy tại các trung tâm bảo dưỡng.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ đo xăng dầu DN15

Dù có kích thước nhỏ gọn trong lòng bàn tay, nhưng bên trong Đồng hồ đo xăng dầu phi 21 là một hệ thống cơ khí chính xác, được gia công với dung sai cực nhỏ để đảm bảo sai số đo lường không vượt quá 1%.

Cấu tạo chi tiết đồng hồ đo xăng dầu DN15

Các bộ phận chính cấu thành nên sản phẩm bao gồm:

Thân vỏ bảo vệ: Được đúc nguyên khối từ hợp kim nhôm hoặc Inox, hai đầu có tiện ren trong để kết nối với đường ống. Vỏ có nhiệm vụ chịu áp lực dòng chảy và bảo vệ các chi tiết bên trong.
Buồng đo lường: Khoang rỗng được gia công bề mặt nhẵn bóng, là nơi nhiên liệu trực tiếp chảy qua.
Cặp bánh răng bầu dục (hoặc Cánh quạt): Bộ phận chuyển động chính. Hai bánh răng hình bầu dục ăn khớp với nhau, quay trơn tru trên các trục cố định.
Trục quay và Bạc lót: Làm bằng vật liệu siêu cứng (thép tôi hoặc đá quý công nghiệp) để giảm ma sát và chống mài mòn khi quay liên tục.
Bộ truyền động từ tính: Một nam châm vĩnh cửu gắn trên trục bánh răng giúp truyền chuyển động quay lên bộ đếm bên trên mà không cần trục xuyên qua vỏ (giúp khoang đo kín tuyệt đối).
Mặt số hiển thị: Gồm các dãy số cơ học (dạng con lăn) hoặc màn hình tinh thể lỏng (LCD) để hiển thị kết quả.
Gioăng làm kín: Làm từ cao su chịu dầu hoặc teflon, ngăn chặn rò rỉ tại các mặt bích ghép nối.

Nguyên lý hoạt động của Đồng hồ đo xăng dầu DN15

Nguyên lý hoạt động của thiết bị này dựa trên cơ chế đo thể tích dương (Positive Displacement) hoặc đo vận tốc dòng chảy, được tóm tắt qua hai giai đoạn chính:

Khi dòng nhiên liệu (xăng, dầu) chảy vào buồng đo của đồng hồ, áp lực của dòng chảy sẽ tác động trực tiếp lên cặp bánh răng hình bầu dục (hoặc cánh quạt tuabin). Do sự chênh lệch áp suất giữa cửa vào và cửa ra, các bánh răng này sẽ bị cưỡng bức quay quanh trục của chúng. Vì thể tích khoảng trống giữa các răng và vách buồng đo là một hằng số cố định đã được tính toán chính xác, nên mỗi một vòng quay của bánh răng sẽ tương ứng với một lượng nhiên liệu cụ thể được “múc” từ đầu vào chuyển sang đầu ra.

Chuyển động quay của bánh răng (hoặc tuabin) sẽ được truyền tới bộ phận đếm thông qua một khớp nối từ tính (để cách ly phần nhiên liệu ướt và phần mạch điện/cơ khô). Tại đây, nếu là đồng hồ cơ, hệ thống bánh răng giảm tốc sẽ làm quay các con lăn số để hiển thị thể tích. Nếu là đồng hồ điện tử, cảm biến sẽ đếm số xung vòng quay, gửi về vi mạch xử lý để tính toán và hiển thị con số chính xác (số lít tức thời và số lít tích lũy) lên màn hình cho người dùng quan sát.

III. Thông số kỹ thuật của đồng hồ đo xăng dầu DN15

Để đảm bảo thiết bị hoạt động ổn định và bền bỉ, người mua cần nắm rõ các thông số kỹ thuật đặc thù của dòng DN15 dưới đây:

Kích thước cổng kết nối : DN15 (Ren trong 1/2 inch – Phi 21mm)
Dải lưu lượng đo tối ưu : 10 – 40 lít/phút (Min: 2 lít/phút; Max: 50 lít/phút)
Sai số cho phép : ± 0.5% (đối với bản điện tử) và ± 1% (đối với bản cơ)
Áp suất làm việc tối đa : 10 Bar – 20 Bar (tùy vật liệu vỏ)
Nhiệt độ môi chất : -10°C đến +60°C
Độ nhớt phù hợp : Dưới 1000 cSt (Xăng, Dầu DO, Dầu nhớt loãng)
Hiển thị số lít tức thời : 4 chữ số (Có thể Reset về 0)
Hiển thị số lít tích lũy : 6 đến 8 chữ số (Không thể Reset, dùng để quản lý tổng)
Nguồn điện (bản điện tử) : Pin 2 x 1.5V (Pin tiểu AAA hoặc Pin cúc áo)
Vật liệu thân : Hợp kim Nhôm / Inox 304 / Nhựa PPS
Loại đồng hồ: Điện tử, cơ học, bánh răng, turbine,….
Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản…
Bảo hành 12 tháng

IV. Bảng giá của Đồng hồ đo xăng dầu DN15 mới nhất

Tên sản phẩm	Loại hiển thị	Xuất xứ (Tham khảo)	Đơn giá (VNĐ)
Đồng hồ đo dầu DN15 K24 (Điện tử)	Màn hình LCD	Trung Quốc/Đài Loan	1.250.000
Đồng hồ đo dầu DN15 OGM (Cơ học)	Số quay cơ	Đài Loan	1.850.000
Đồng hồ đo xăng dầu DN15 Oval Gear (Cao cấp)	Điện tử LCD	Đài Loan	2.600.000
Đồng hồ đo hóa chất/Xăng DN15 Inox	Điện tử LCD	Trung Quốc	3.500.000
Đồng hồ đo dầu nhớt DN15 Piusi	Điện tử LCD	Italia (G7)	4.900.000

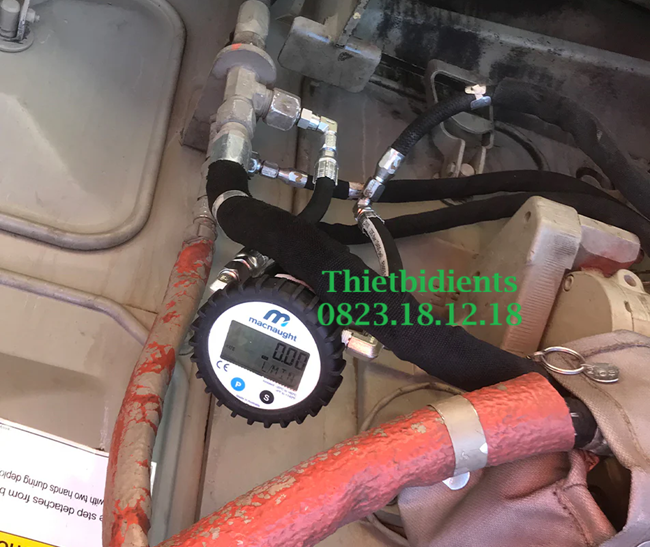

V. Ứng dụng của đồng hồ đo xăng dầu DN15

Mặc dù có kích thước nhỏ bé, nhưng Đồng hồ đo xăng dầu D15 lại đóng vai trò “người gác cổng” quan trọng trong rất nhiều lĩnh vực công nghiệp và dân dụng:

1. Quản lý nhiên liệu cho Máy phát điện tòa nhà: Các tòa nhà văn phòng, chung cư, bệnh viện luôn có hệ thống máy phát điện dự phòng. Đường ống cấp dầu hồi về của các máy này thường có kích thước nhỏ (phi 21mm). Việc lắp đồng hồ DN15 giúp ban quản lý giám sát chính xác lượng dầu máy tiêu thụ trong mỗi lần chạy thử tải hoặc chạy khi mất điện, ngăn chặn hiện tượng rút ruột nhiên liệu.

2. Đo lường dầu nhớt tại Gara ô tô và Xe máy: Tại các trạm dịch vụ chuyên nghiệp, dầu nhớt được bơm từ thùng phuy lớn ra súng bơm để châm cho xe khách hàng. Đồng hồ DN15 gắn trên súng bơm giúp kỹ thuật viên biết chính xác đã châm bao nhiêu lít (0.8L, 1L hay 4L), đảm bảo sự minh bạch và chuyên nghiệp, thay thế hoàn toàn việc dùng ca nhựa đong thủ công.

3. Kiểm soát nhiên liệu cho Lò hơi và Lò đốt: Các lò hơi công suất nhỏ dùng trong giặt là, sấy khô nông sản thường sử dụng đầu đốt dầu Diesel. Đồng hồ DN15 giúp chủ doanh nghiệp tính toán được định mức tiêu hao nhiên liệu trên mỗi mẻ sản phẩm, từ đó tối ưu hóa chi phí sản xuất.

4. Ứng dụng trong Phòng thí nghiệm và Pha chế: Trong các nhà máy hóa chất hoặc sơn, việc pha chế dung môi cần độ chính xác cao. Đồng hồ DN15 phiên bản Inox hoặc nhựa chịu hóa chất được dùng để đong đếm chính xác lượng dung môi cần thiết cho quá trình phản ứng.

VI. Hướng dẫn lắp đặt và Hiệu chỉnh Đồng hồ đo xăng dầu DN15

Để đồng hồ hoạt động chính xác và bền bỉ, việc lắp đặt đúng kỹ thuật là yếu tố tiên quyết. Dưới đây là quy trình chuẩn mà người dùng cần tuân thủ:

Hướng dẫn lắp đặt

Vệ sinh đường ống: Trước khi lắp đồng hồ, phải đảm bảo đường ống sạch sẽ, không còn mạt sắt, băng tan thừa hay đất cát. Những dị vật này là kẻ thù số 1 gây kẹt bánh răng đồng hồ.
Lắp bộ lọc (Y-Strainer): Bắt buộc phải lắp một bộ lọc rác (lưới lọc mịn) ngay trước đầu vào của đồng hồ.
Xác định chiều dòng chảy: Quan sát mũi tên in nổi trên thân đồng hồ. Phải lắp đồng hồ sao cho hướng mũi tên trùng với hướng chảy của nhiên liệu.
Vị trí lắp: Nên lắp đồng hồ ở đoạn ống thẳng, cách máy bơm ít nhất 20-30cm để tránh áp lực xoáy làm sai lệch kết quả. Có thể lắp theo phương ngang hoặc phương đứng, nhưng mặt số phải hướng ra ngoài để dễ quan sát.
Làm kín: Sử dụng keo non (băng tan) hoặc keo lỏng chuyên dụng để làm kín các mối nối ren, tránh rò rỉ xăng dầu.

Hướng dẫn hiệu chỉnh (Calibration)

Sau một thời gian sử dụng hoặc khi thay đổi loại nhiên liệu (từ xăng sang dầu nhớt), độ nhớt thay đổi có thể làm đồng hồ sai số. Bạn cần hiệu chỉnh lại hệ số K (K-Factor) như sau:

Bước 1: Chuẩn bị một bình đong chuẩn (ví dụ bình 5 lít hoặc 10 lít).
Bước 2: Bơm nhiên liệu qua đồng hồ vào bình chuẩn cho đến khi đầy vạch.
Bước 3: So sánh số lít trên đồng hồ và bình chuẩn.
Bước 4: Nếu đồng hồ báo sai, nhấn giữ nút chức năng (thường là nút CAL hoặc MENU) để vào chế độ cài đặt. Điều chỉnh tăng/giảm hệ số K cho đến khi kết quả đo trùng khớp với thực tế.
