Trong các hệ thống bơm xăng dầu công suất cao, việc đo lường chính xác lưu lượng nhiên liệu không chỉ giúp kiểm soát chi phí mà còn đóng vai trò quan trọng trong quản lý vận hành và minh bạch giao dịch. Khi lưu lượng bơm vượt quá khả năng đáp ứng của các dòng DN25, đồng hồ đo xăng dầu DN40 trở thành giải pháp phù hợp và cần thiết.

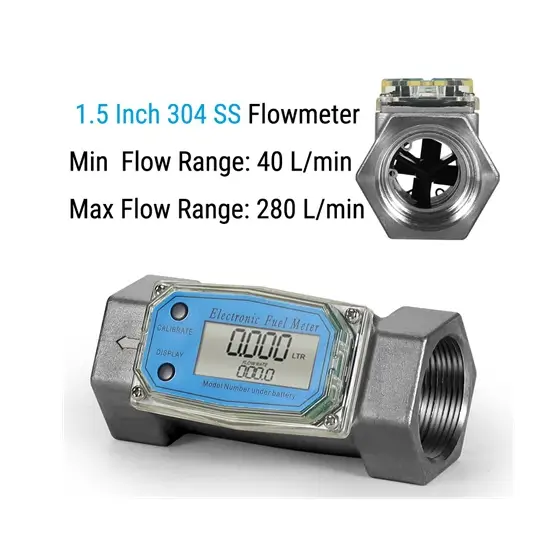

Đồng hồ đo xăng dầu DN40 là thiết bị đo lưu lượng nhiên liệu có kích thước danh định DN40, tương đương đường kính ống 40mm (1½ inch). Sản phẩm được thiết kế để đo chính xác lượng xăng, dầu diesel, dầu hỏa và các loại nhiên liệu lỏng tương tự trong hệ thống có lưu lượng lớn. Nhờ kích thước lớn, đồng hồ DN40 cho phép dòng chảy mạnh và ổn định, giảm tổn thất áp suất trong quá trình bơm.

Với độ bền cao, khả năng làm việc ổn định và sai số thấp, đồng hồ đo xăng dầu DN40 hiện được sử dụng phổ biến trong kho nhiên liệu, trạm cấp phát xăng dầu nội bộ, hệ thống bơm dầu công nghiệp và các bộ bơm xăng dầu lưu lượng lớn.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ đo xăng dầu DN40

Cấu tạo của đồng hồ đo xăng dầu DN40

Đồng hồ đo xăng dầu DN40 được thiết kế chắc chắn để đáp ứng điều kiện làm việc khắc nghiệt và lưu lượng lớn. Các bộ phận chính bao gồm:

Thân đồng hồ bằng hợp kim hoặc kim loại dày, chịu áp lực cao và chống ăn mòn
Bộ phận đo lưu lượng bên trong, ghi nhận chính xác lượng nhiên liệu đi qua
Mặt hiển thị dạng cơ hoặc điện tử, giúp quan sát rõ ràng kết quả đo
Trục truyền động và hệ cơ cấu đo, đảm bảo chuyển động ổn định
Phớt và gioăng làm kín, ngăn ngừa rò rỉ nhiên liệu
Cổng kết nối đầu vào và đầu ra chuẩn DN40, phù hợp với đường ống lưu lượng lớn

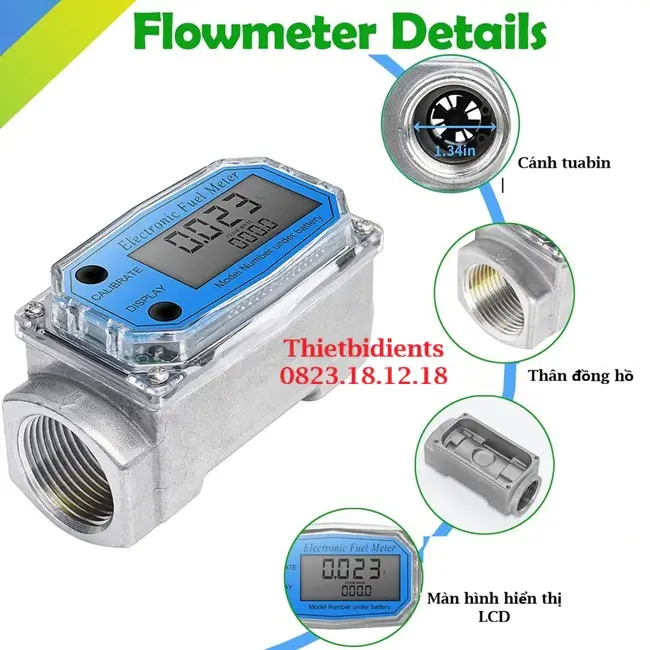

Cấu tạo của đồng hồ đo xăng dầu DN40

Nguyên lý hoạt động của đồng hồ đo xăng dầu DN40

Khi xăng dầu được bơm qua đồng hồ DN40, dòng nhiên liệu đi vào buồng đo và tác động trực tiếp lên bộ phận đo lưu lượng. Dưới tác động của dòng chảy lớn, cơ cấu đo bên trong bắt đầu quay hoặc chuyển động theo tỷ lệ thuận với lượng nhiên liệu đi qua đồng hồ.

Chuyển động này được truyền đến bộ hiển thị để ghi nhận và cộng dồn tổng lưu lượng xăng dầu. Nhờ thiết kế tối ưu cho lưu lượng lớn và áp suất ổn định, đồng hồ đo xăng dầu DN40 giúp hạn chế sai số và đảm bảo kết quả đo chính xác ngay cả khi hệ thống vận hành liên tục trong thời gian dài.

III. Thông số kỹ thuật của đồng hồ đo xăng dầu DN40

Kích thước danh định: DN40
Đường kính kết nối: 40 mm
Kiểu kết nối: Mặt bích hoặc ren
Lưu lượng đo: 80 – 600 lít/phút
Độ chính xác đo: ±1%
Áp suất làm việc tối đa: 10 bar
Nhiệt độ chất lỏng cho phép: -10 đến 60°C
Loại nhiên liệu đo được: Xăng, dầu diesel, dầu hỏa
Kiểu hiển thị: Dạng cơ hoặc điện tử
Đơn vị hiển thị: Lít
Vật liệu thân đồng hồ: Hợp kim nhôm hoặc kim loại chịu lực
Môi trường sử dụng: Trong nhà và ngoài trời có mái che

IV. Các loại Đồng hồ đo xăng dầu DN40 phổ biến hiện nay

Dựa trên công nghệ và tính năng, dòng sản phẩm DN40 được chia thành 5 loại phổ biến nhất trên thị trường:

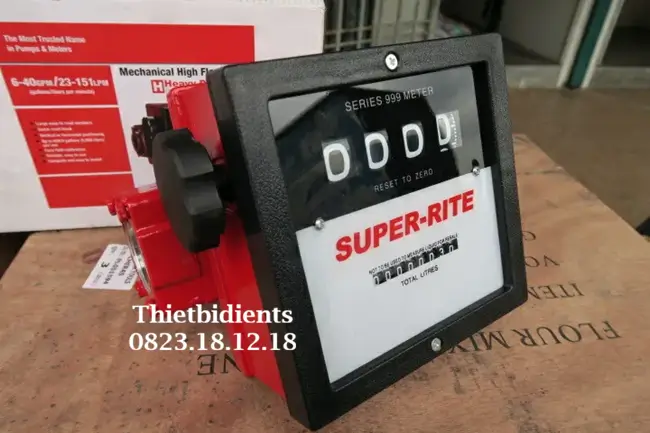

1. Đồng hồ đo xăng dầu DN40 dạng cơ

Đây là loại phổ biến và bền bỉ nhất (“Nồi đồng cối đá”).

Đặc điểm: Hoạt động hoàn toàn bằng cơ học, không cần điện, không sợ mưa nắng, chịu rung lắc tốt.
Ứng dụng: Lắp trên xe bồn, tàu thuyền, hoặc các trạm bơm ngoài trời.

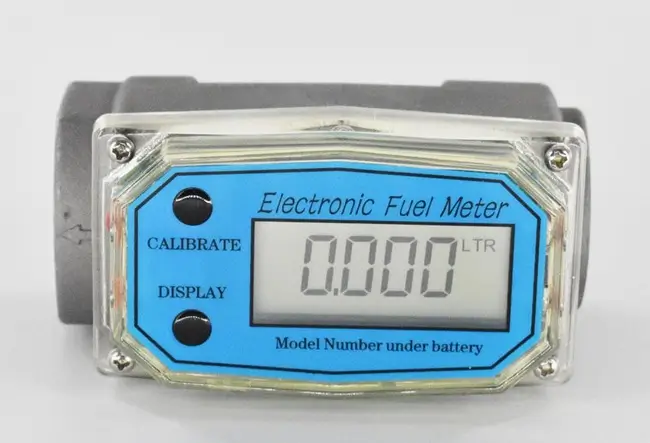

2. Đồng hồ đo xăng dầu DN40 điện tử

Dành cho nhu cầu cần độ chính xác cao hơn và dễ đọc số.

Đặc điểm: Màn hình LCD sắc nét, sai số thấp (0.5%), có thể hiển thị lưu lượng tức thời (lít/phút).
Ứng dụng: Lắp trong nhà xưởng, phòng thí nghiệm, trạm cấp phát nội bộ có mái che.

3. Đồng hồ đo xăng dầu DN40 định lượng trước

Loại này có thêm chức năng cài đặt số lít muốn bơm.

Đặc điểm: Người dùng cài đặt số 100 lít, đồng hồ sẽ điều khiển van đóng lại khi bơm đủ 100 lít.
Ứng dụng: Dây chuyền chiết rót thùng phuy, can nhựa tự động.

4. Đồng hồ đo xăng dầu DN40 chịu nhiệt độ cao

Dùng cho các loại dầu đốt lò cần gia nhiệt.

Đặc điểm: Sử dụng vật liệu gioăng phớt chịu nhiệt (Viton/Teflon) và bộ đếm tách rời thân để tránh nóng hỏng.
Ứng dụng: Đo dầu FO nóng cấp cho lò hơi, lò nung.

5. Đồng hồ đo xăng dầu DN40 có tín hiệu xung

Dành cho hệ thống quản lý từ xa.

Đặc điểm: Có dây tín hiệu kết nối với PLC hoặc máy tính.
Ứng dụng: Hệ thống quản lý kho xăng dầu trung tâm

V. Bảng giá của Đồng hồ đo xăng dầu DN40 mới nhất

Tên sản phẩm	Công nghệ	Xuất xứ	Đơn giá (VNĐ)
Đồng hồ đo dầu DN40 OGM-40 (Cơ)	Bánh răng Oval	Đài Loan	3.500.000
Đồng hồ đo dầu DN40 Điện tử (LCD)	Tuabin / Gear	Trung Quốc	2.800.000
Đồng hồ đo dầu DN40 Piusi K150	Cơ học	Italia (G7)	8.500.000
Đồng hồ đo xăng dầu DN40 Inox	Điện tử LCD	Trung Quốc	6.200.000
Đồng hồ đo dầu DN40 có phát xung	Tín hiệu Pulse	Đài Loan	4.800.000

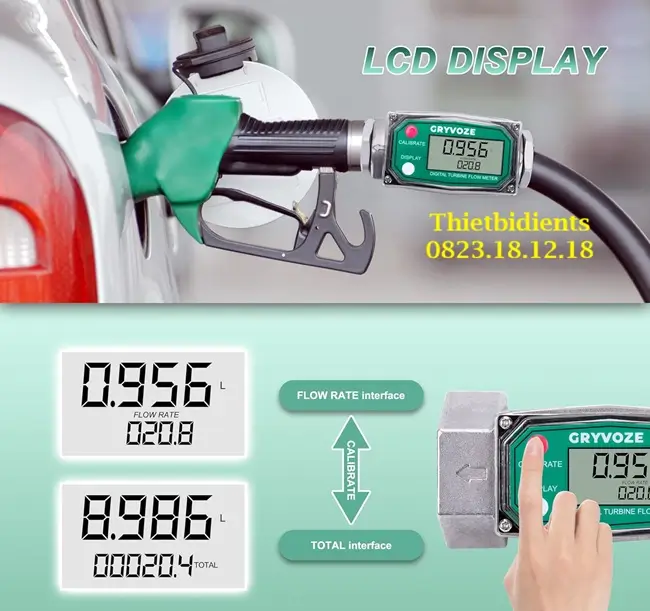

VI. Ứng dụng của đồng hồ đo xăng dầu DN40

Với khả năng đo lưu lượng lớn, Đồng hồ đo xăng dầu DN40 đóng vai trò quan trọng trong các mắt xích logistic xăng dầu:

Trên Xe bồn (Xi-téc) chở dầu: Các xe bồn dung tích 10-20 khối thường lắp đồng hồ DN40 ở họng xả để đo lượng dầu giao cho đại lý hoặc khách hàng lẻ. Sự bền bỉ của đồng hồ cơ DN40 giúp nó chịu được rung lắc liên tục khi xe chạy.

Tại Cảng vụ và Tàu biển: Tàu cá xa bờ hoặc tàu vận tải cần nạp hàng nghìn lít dầu mỗi chuyến. Đồng hồ DN40 giúp chủ tàu kiểm soát lượng dầu thực nhận từ tàu tiếp tế, tránh bị gian lận thiếu hụt.

Trong Nhà máy Nhiệt điện và Lò hơi: Hệ thống đốt của các nhà máy lớn tiêu thụ lượng dầu FO khổng lồ. Đồng hồ DN40 chịu được độ nhớt cao của dầu FO, giúp kỹ sư giám sát hiệu suất đốt và định mức tiêu hao.

Trạm cấp phát nhiên liệu công trường: Tại các đại công trường thủy điện hay khai thác mỏ, xe bồn nội bộ dùng đồng hồ DN40 để cấp dầu nhanh cho các máy xúc, máy ủi khổng lồ (dung tích bình chứa 300-500 lít) trong thời gian ngắn nhất.

VII. Những lưu ý khi lắp đặt và bảo trì Đồng hồ đo xăng dầu DN40

Để thiết bị hoạt động chính xác và không bị kẹt, người dùng cần tuân thủ nghiêm ngặt các quy tắc sau:

1. Bắt buộc lắp bộ lọc (Y-Strainer): Đồng hồ DN40 có buồng đo lớn nhưng khe hở bánh răng vẫn rất nhỏ. Mạt sắt, đá sỏi hoặc băng tan thừa từ đường ống lớn rất dễ lọt vào gây kẹt cứng, vỡ bánh răng. Hãy lắp bộ lọc DN40 trước đồng hồ.

2. Đoạn ống thẳng: Để dòng chảy ổn định, không bị xoáy (gây sai số), cần lắp đồng hồ ở đoạn ống thẳng. Chiều dài đoạn ống trước đồng hồ ít nhất bằng 10 lần đường kính (400mm) và sau đồng hồ là 5 lần (200mm).

3. Lắp đúng chiều mũi tên: Trên thân đồng hồ đúc nổi mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, đồng hồ cơ sẽ quay ngược hoặc không quay.

4. Tránh bọt khí: Đồng hồ đo thể tích nên nó sẽ đếm cả bọt khí nếu có. Hãy đảm bảo hệ thống đường ống kín, không bị hở khí (air) để số liệu đo là xăng dầu thật 100%.

VIII. Mua Đồng hồ đo xăng dầu DN40 ở đâu Chính hãng, Giá tốt

Đồng hồ đo xăng dầu là thiết bị có giá trị cao, việc mua phải hàng kém chất lượng (vỏ mỏng, bánh răng nhựa tái chế) sẽ gây thiệt hại lớn về kinh tế do sai số và hỏng hóc thường xuyên.

ThietbidienTS tự hào là đơn vị nhập khẩu chuyên nghiệp các dòng đồng hồ đo lưu lượng công nghiệp. Chúng tôi cung cấp các sản phẩm DN40 chính hãng, “nồi đồng cối đá” cho các môi trường khắc nghiệt nhất.
