Van điều khiển khí nén bằng thép là một thiết bị công nghiệp quan trọng được sử dụng rộng rãi trong các hệ thống khí nén. Thân van chính được chế tạo từ thép, cung cấp cấu trúc cứng chắc và độ bền cao để chịu được các tác động cơ học, nhiệt độ và áp suất trong quá trình vận hành. Thân van thường có các kết nối đầu vào và đầu ra được thiết kế để dễ dàng lắp đặt vào các đường ống cấp và xả khí nén.

Bên trong van, có các bộ phận chuyển động chính như van, màng, piston hoặc cơ cấu tương tự. Những bộ phận này hoạt động để mở, đóng hoặc điều chỉnh luồng khí nén chảy qua van theo các tín hiệu điều khiển. Cơ cấu điều khiển có thể là cơ khí, điện từ hoặc các cơ chế khác, cho phép người vận hành kiểm soát chính xác việc mở/đóng van.

Các thành phần quan trọng khác của van thép điều khiển khí nén bao gồm các đệm kín, lò xo, bầu lọc và các bộ phận hỗ trợ khác nhằm đảm bảo van hoạt động an toàn và hiệu quả trong các điều kiện công nghiệp khắc nghiệt. Việc sử dụng vật liệu thép cung cấp độ bền cơ học, nhiệt và hóa học cao, góp phần vào tuổi thọ và độ tin cậy lâu dài của van.

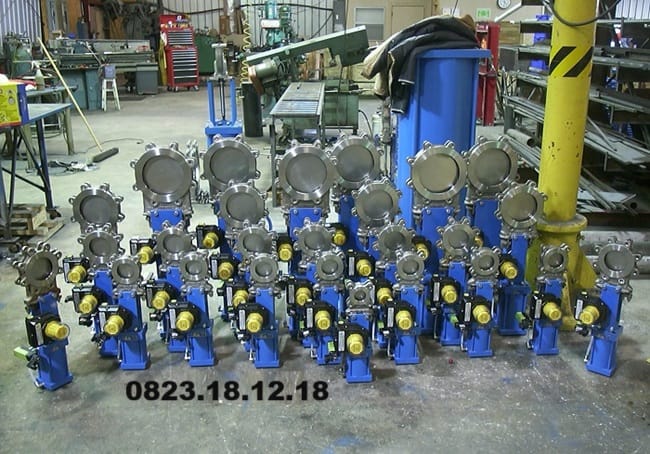

Van dao khí nén — *Kho van dao điều khiển khí nén*

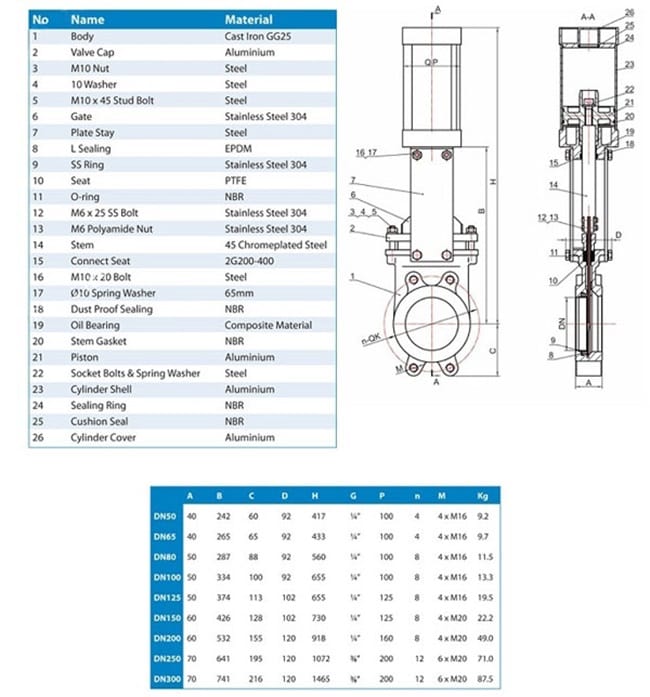

II. Thông số kĩ thuật của van dao thép điều khiển khí nén

Cỡ van: DN50 – DN1000
Vật liệu van: Thép
Vật liệu xy lanh: Hợp kim nhôm
Áp lực làm việc: 10 bar, 16 bar
Áp lực mở: 2 kgf/cm² – 8 kgf/cm²
Nhiệt độ làm việc: Lên đến 200°C
Chức năng: On/Off hoặc tuyến tính
Kết nối: Mặt bích BS, JIS
Sử dụng: Thích hợp cho các môi trường làm việc với nước, dầu, bột, than, đá, xi măng, bê tông

III. Cấu tạo của van dao thép điều khiển khí nén

Thân van (Valve Body)

Vật liệu: Thép không gỉ hoặc thép carbon.
Chức năng: Chứa và bảo vệ các bộ phận bên trong van, chịu áp lực và nhiệt độ của dòng chảy.

Đĩa van (Gate/Knife Plate)

Vật liệu: Thép không gỉ hoặc thép carbon.
Chức năng: Đĩa van di chuyển lên xuống để mở hoặc đóng dòng chảy. Thiết kế dạng dao giúp cắt xuyên qua các chất lỏng có độ nhớt cao hoặc có chứa hạt rắn.

Ghế van (Seat)

Vật liệu: Thép không gỉ hoặc vật liệu chống mài mòn khác.
Chức năng: Tạo bề mặt kín để đảm bảo không có rò rỉ khi van ở trạng thái đóng.

Trục van (Stem)

Vật liệu: Thép không gỉ.
Chức năng: Kết nối đĩa van với bộ truyền động, truyền lực từ bộ truyền động đến đĩa van để thực hiện quá trình đóng/mở.

Bộ truyền động khí nén (Pneumatic Actuator)

Vật liệu: Hợp kim nhôm.
Chức năng: Sử dụng áp lực khí nén để tạo lực đóng/mở đĩa van. Bộ truyền động có thể là loại tác động đơn (single-acting) hoặc tác động kép (double-acting).

Xy lanh khí nén (Pneumatic Cylinder)

Vật liệu: Hợp kim nhôm.
Chức năng: Chứa khí nén và truyền động lực tới trục van.

Vòng đệm (Gasket)

Vật liệu: PTFE hoặc các vật liệu chống mài mòn khác.
Chức năng: Đảm bảo độ kín giữa các bộ phận kết nối, ngăn ngừa rò rỉ.

Nắp van (Bonnet)

Vật liệu: Thép không gỉ hoặc thép carbon.
Chức năng: Bảo vệ các bộ phận bên trong van và kết nối với thân van.

IV. Nguyên lý hoạt động của van dao gang điều khiển khí nén

Van dao thép điều khiển khí nén hoạt động dựa trên áp lực khí nén. Khi khí nén được cung cấp vào bộ truyền động khí nén (pneumatic actuator), nó tạo ra lực đẩy di chuyển đĩa van lên hoặc xuống, tùy thuộc vào thiết kế của van. Đĩa van dạng dao này sẽ mở hoặc đóng dòng chảy trong ống dẫn. Khi khí nén được ngắt, lò xo hồi vị hoặc áp lực ngược trong hệ thống sẽ đưa đĩa van về vị trí ban đầu.

Quá trình điều khiển này cho phép van dao đóng mở nhanh chóng và chính xác, phù hợp cho các ứng dụng yêu cầu thay đổi dòng chảy tức thời hoặc kiểm soát lưu lượng một cách tuyến tính. Khả năng cắt xuyên qua các chất lỏng có độ nhớt cao hoặc chứa hạt rắn giúp van dao thép điều khiển khí nén thích hợp trong nhiều ngành công nghiệp như xử lý nước, hóa chất, và khai thác mỏ.

V. Phân loại van dao thép điều khiển khí nén

Van dao thép điều khiển khí nén có thể được phân loại dựa trên nhiều yếu tố khác nhau như cơ chế hoạt động, thiết kế đĩa van, và ứng dụng. Dưới đây là một số phân loại chính:

1. Phân loại van dao thép điều khiển khí nén theo cơ chế hoạt động

Van dao khí nén tác động đơn (Single-Acting Pneumatic Knife Gate Valve): Sử dụng khí nén để mở hoặc đóng van. Khi ngừng cung cấp khí nén, lò xo hồi vị sẽ tự động đưa van về vị trí ban đầu.
Van dao khí nén tác động kép (Double-Acting Pneumatic Knife Gate Valve): Sử dụng khí nén để điều khiển cả hai chiều mở và đóng của van, không có lò xo hồi vị.

2. Phân loại van dao thép điều khiển khí nén theo thiết kế đĩa van

Van dao một chiều (Unidirectional Knife Gate Valve): Được thiết kế để chịu áp lực và dòng chảy từ một hướng nhất định. Thường sử dụng trong các ứng dụng có dòng chảy một chiều.
Van dao hai chiều (Bidirectional Knife Gate Valve): Có khả năng chịu áp lực và dòng chảy từ cả hai hướng. Thích hợp cho các ứng dụng yêu cầu dòng chảy ngược và xuôi.

3. Phân loại van dao thép điều khiển khí nént heo kiểu kết nối

Van dao kết nối mặt bích (Flanged Knife Gate Valve): Sử dụng kết nối mặt bích tiêu chuẩn (như BS, JIS) để lắp đặt vào hệ thống đường ống.
Van dao kết nối hàn (Welded Knife Gate Valve): Được hàn trực tiếp vào đường ống, đảm bảo độ kín cao và khả năng chịu áp lực tốt.

4.Phân loại van dao thép điều khiển khí nén theo chức năng

Van dao ON/OFF: Chức năng đóng/mở hoàn toàn, sử dụng trong các ứng dụng cần kiểm soát dòng chảy một cách đơn giản.
Van dao điều khiển tuyến tính (Modulating Knife Gate Valve): Cho phép điều chỉnh lưu lượng dòng chảy một cách chính xác, thích hợp cho các ứng dụng cần kiểm soát lưu lượng một cách chi tiết.

5. Phân loại van dao thép điều khiển khí nén theo ứng dụng

Van dao cho chất lỏng: Thiết kế để xử lý các chất lỏng có độ nhớt cao hoặc có chứa hạt rắn, như nước thải, bùn, và dầu.
Van dao cho bột và hạt: Dùng trong các ngành công nghiệp chế biến bột và hạt, như xi măng, than, và các vật liệu rời khác.

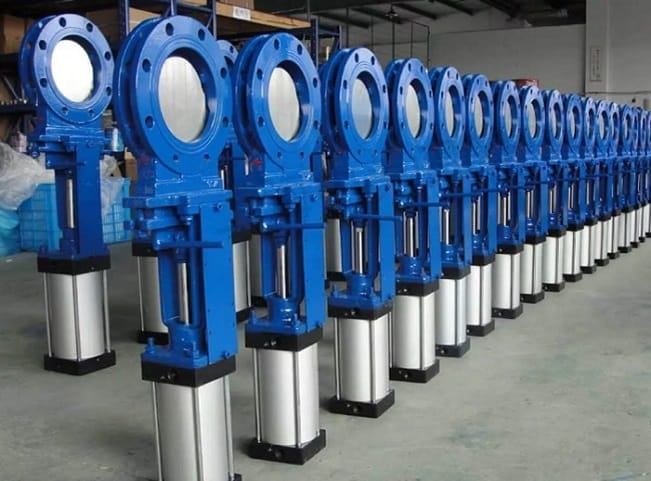

Van cổng dao điều khiển khí nén — *Van cổng dao thép điều khiển khí nén*

V. Ứng dụng của van dao thép điều khiển khí nén

Van dao thép điều khiển khí nén có nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ vào thiết kế bền vững, khả năng điều khiển tự động và khả năng xử lý các chất lỏng, chất rắn và khí một cách hiệu quả. Dưới đây là một số ứng dụng chính của loại van này:

Ngành xử lý nước và nước thải

Nhà máy xử lý nước thải: Van dao thép được sử dụng để điều khiển dòng chảy của nước thải, bùn và các chất rắn lơ lửng trong hệ thống xử lý.
Cung cấp nước sạch: Dùng để điều chỉnh và kiểm soát dòng chảy trong các hệ thống cung cấp nước sạch.

Ngành công nghiệp hóa chất

Xử lý hóa chất ăn mòn: Van dao thép có khả năng chịu được các hóa chất ăn mòn và môi trường khắc nghiệt, thích hợp cho việc vận chuyển và xử lý các hóa chất.
Quá trình sản xuất: Dùng trong các quy trình sản xuất hóa chất, nơi cần kiểm soát dòng chảy của các chất lỏng và khí khác nhau.

Ngành công nghiệp thực phẩm và đồ uống

Chế biến thực phẩm: Van dao thép được sử dụng trong các hệ thống chế biến thực phẩm để kiểm soát dòng chảy của các chất lỏng và bột.
Sản xuất đồ uống: Dùng để điều chỉnh lưu lượng trong quá trình sản xuất và đóng gói đồ uống.

Ngành khai thác mỏ và khoáng sản

Xử lý khoáng sản: Van dao thép điều khiển khí nén được sử dụng để điều khiển dòng chảy của bùn khoáng sản, quặng và các vật liệu rắn khác trong quá trình khai thác và xử lý.
Hệ thống vận chuyển: Dùng trong các hệ thống vận chuyển vật liệu từ mỏ đến nơi xử lý.

Ngành công nghiệp xi măng và vật liệu xây dựng

Nhà máy xi măng: Sử dụng để kiểm soát dòng chảy của xi măng, bột và các vật liệu xây dựng khác trong quá trình sản xuất và vận chuyển.
Công trình xây dựng: Dùng để điều chỉnh lưu lượng của các vật liệu xây dựng như bê tông và đá trong các công trình xây dựng.

Ngành năng lượng

Nhà máy điện: Van dao thép được sử dụng trong các nhà máy điện để điều khiển dòng chảy của nước, hơi và các chất lỏng khác trong hệ thống làm mát và hệ thống hơi nước.
Ngành dầu khí: Dùng trong các hệ thống vận chuyển và xử lý dầu khí, đặc biệt trong môi trường khắc nghiệt và yêu cầu độ bền cao.

Ngành sản xuất giấy và bột giấy

Xử lý bột giấy: Van dao thép điều khiển khí nén được sử dụng để kiểm soát dòng chảy của bột giấy và nước trong quá trình sản xuất giấy.
Quá trình tái chế: Dùng trong các hệ thống xử lý và tái chế giấy để kiểm soát dòng chảy của các chất lỏng và vật liệu tái chế.

Ngành công nghiệp dược phẩm

Sản xuất dược phẩm: Sử dụng trong các quy trình sản xuất dược phẩm để kiểm soát dòng chảy của các hóa chất và dung dịch.
Đóng gói và phân phối: Dùng để điều chỉnh lưu lượng trong quá trình đóng gói và phân phối dược phẩm.

VI. Báo giá sản phẩm van dao thép điều khiển khí nén

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van dao thép điều khiển khí nén nhập khẩu chính hãng, giá cả tốt trên thị trường hiện nay, cam kết đầy đủ giấy tờ CO, CQ. Liên hệ ngay với chúng tôi để được tư vấn, báo giá chính xác và chi tiết nhất Hotline: 0823.18.12.18, email: thietbidients97@gmail.com
