Đồng hồ đo xăng dầu DN25

I. Đồng hồ đo xăng dầu DN25 là gì?

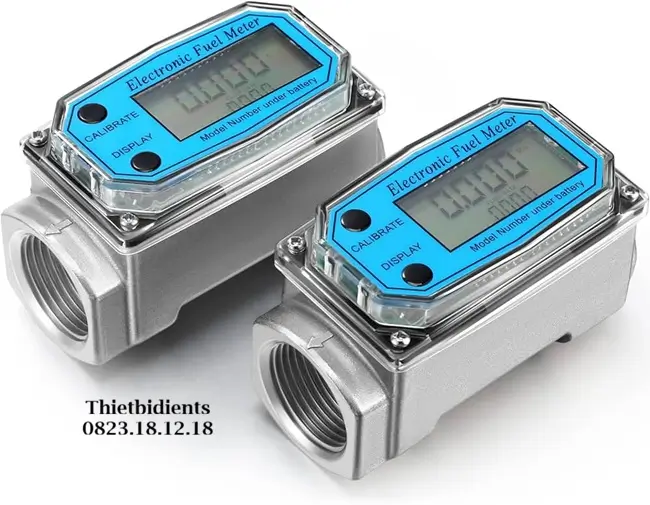

Đồng hồ đo xăng dầu DN25 là thiết bị đo lưu lượng dòng chảy (Flow Meter) có kích thước cổng kết nối danh định là 25mm (tương đương ren trong 1 inch hay đường kính ống phi 34mm). Đây là dòng đồng hồ được thiết kế chuyên biệt để đo thể tích các loại nhiên liệu lỏng có nguồn gốc dầu mỏ như: Xăng, Dầu Diesel (DO), Dầu hỏa, Dầu nhớt, và một số loại hóa chất nhẹ.

So với các dòng nhỏ hơn (DN15, DN20), Đồng hồ đo lưu lượng xăng dầu DN25 có ưu thế vượt trội về khả năng thông qua lưu lượng lớn (High Flow). Nó cho phép dòng chảy đi qua nhanh hơn (lên tới 120 lít/phút), giúp rút ngắn thời gian cấp nhiên liệu cho các xe tải lớn hay bồn chứa dung tích lớn. Chính vì vậy, thiết bị này thường được lắp đặt kèm với các máy bơm dầu 220V công suất lớn, các bộ bơm cấp phát nội bộ tại công trường, hầm mỏ và bến bãi logistic.

II. Cấu tạo và nguyên lý hoạt động của Đồng hồ đo xăng dầu DN25

Để chịu được áp lực dòng chảy lớn và đảm bảo độ bền trong môi trường hóa dầu, Đồng hồ đo xăng dầu DN25 sở hữu kết cấu cơ khí vững chắc và công nghệ đo lường chính xác.

Cấu tạo chi tiết Đồng hồ đo xăng dầu DN25

Các bộ phận chính cấu thành nên sản phẩm bao gồm:

• Vỏ thân đồng hồ: Được đúc nguyên khối từ hợp kim nhôm chịu lực hoặc nhựa kỹ thuật cao cấp, hai đầu có tiện ren trong kích thước 34mm (1 inch) để kết nối đường ống.
• Buồng đo lưu lượng: Khoang rỗng lớn bên trong, được gia công bề mặt nhẵn để giảm ma sát dòng chảy.

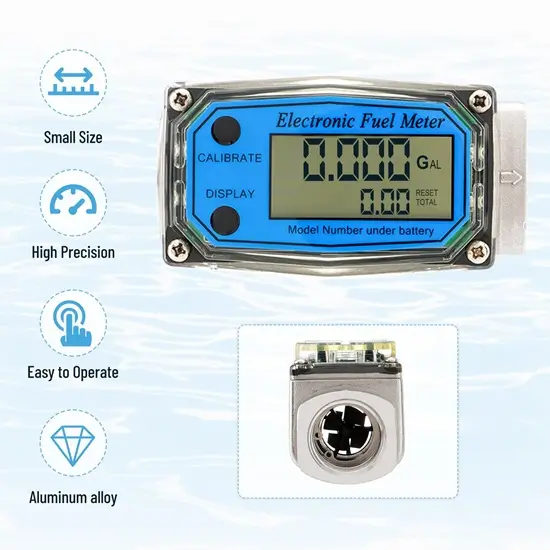

• Bộ phận cảm biến (Bánh răng/Tuabin): Tùy model, bên trong sẽ chứa cặp bánh răng hình bầu dục hoặc cánh quạt tuabin quay trên trục cố định.
• Trục quay và Ổ đỡ: Làm bằng thép không gỉ hoặc gốm cứng để chịu mài mòn khi quay ở tốc độ cao.
• Bộ truyền động tín hiệu: Sử dụng nam châm vĩnh cửu để truyền chuyển động quay từ buồng đo kín lên bộ đếm bên ngoài (cách ly hoàn toàn chất lỏng).
• Mặt số hiển thị: Gồm bộ số cơ học (dạng con lăn nhảy số) hoặc màn hình điện tử (LCD) hiển thị số liệu.
• Gioăng làm kín: Vòng đệm cao su chịu dầu giúp ngăn chặn rò rỉ tại các nắp ghép.

Nguyên lý hoạt động của Đồng hồ đo xăng dầu DN25

Nguyên lý hoạt động của thiết bị này dựa trên định luật bảo toàn thể tích (đối với bơm bánh răng) hoặc đo vận tốc dòng chảy (đối với bơm tuabin), được tóm tắt qua hai giai đoạn:

Khi dòng nhiên liệu chảy qua buồng đo của đồng hồ DN25 với áp lực từ máy bơm, dòng chảy sẽ tác động lực trực tiếp lên cặp bánh răng hoặc cánh quạt tuabin làm chúng quay quanh trục. Do cấu tạo buồng đo và kích thước bánh răng là cố định, mỗi vòng quay của chúng sẽ “múc” và chuyển một lượng nhiên liệu xác định từ cửa vào sang cửa ra. Tốc độ quay của các bộ phận này tỷ lệ thuận hoàn toàn với lưu lượng dòng chảy đi qua, đảm bảo mọi giọt dầu đều được ghi nhận.

Chuyển động quay này sau đó được truyền qua khớp nối từ tính lên bộ phận đếm phía trên. Đối với đồng hồ cơ, hệ thống bánh răng giảm tốc sẽ làm quay các con lăn số để hiển thị thể tích thực tế (ví dụ: 10 lít, 20 lít). Đối với đồng hồ điện tử, cảm biến từ sẽ đếm số xung vòng quay, gửi tín hiệu về vi xử lý để tính toán dựa trên hệ số quy đổi và hiển thị kết quả đo lường (lưu lượng tức thời và tổng tích lũy) lên màn hình LCD cho người dùng quan sát.

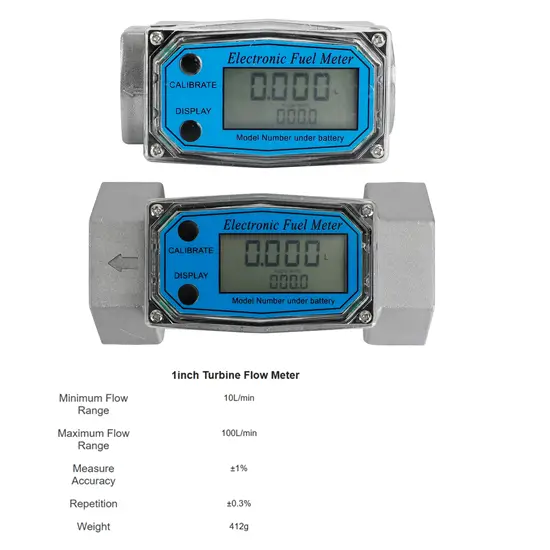

III. Thông số kỹ thuật của đồng hồ đo xăng dầu DN25

• Kích thước danh định: DN25
• Đường kính kết nối: 25 mm
• Kiểu kết nối: Ren trong hoặc ren ngoài
• Lưu lượng đo: 40 – 300 lít/phút
• Độ chính xác đo: ±1%
• Áp suất làm việc tối đa: 10 bar
• Nhiệt độ chất lỏng cho phép: -10 đến 60°C
• Loại nhiên liệu đo được: Xăng, dầu diesel, dầu hỏa
• Kiểu hiển thị: Dạng cơ hoặc điện tử
• Đơn vị hiển thị: Lít
• Vật liệu thân đồng hồ: Hợp kim nhôm hoặc kim loại
• Môi trường sử dụng: Trong nhà và ngoài trời có mái che

IV. Các loại đồng hồ đo xăng dầu DN25 phổ biến hiện nay

1. Đồng hồ đo xăng dầu DN25 dạng cơ

Đồng hồ đo xăng dầu DN25 dạng cơ sử dụng bộ đếm cơ học để hiển thị lượng nhiên liệu. Ưu điểm của dòng này là cấu tạo đơn giản, độ bền cao và không phụ thuộc vào nguồn điện. Thiết bị hoạt động ổn định ngay cả trong môi trường khắc nghiệt.

Dòng đồng hồ cơ DN25 thường được sử dụng trong trạm cấp phát nhiên liệu nội bộ, hệ thống bơm dầu công nghiệp và các bộ kit bơm xăng dầu lưu lượng lớn.

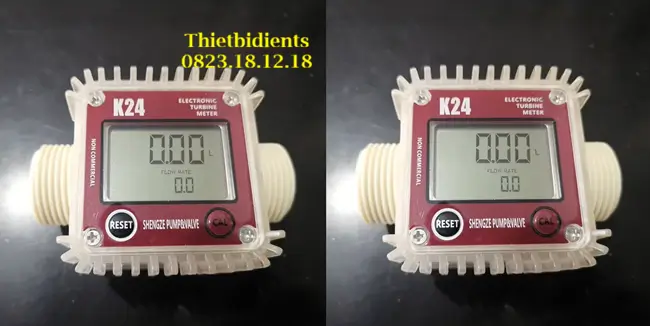

2. Đồng hồ đo xăng dầu DN25 điện tử

Đồng hồ đo xăng dầu DN25 điện tử được trang bị màn hình hiển thị rõ ràng, cho phép người dùng theo dõi chính xác lượng nhiên liệu đã bơm. Một số model có chức năng cài đặt trước số lít, hỗ trợ quản lý nhiên liệu hiệu quả hơn.

Loại đồng hồ này phù hợp với cây bơm xăng dầu mini, cửa hàng bán lẻ và các hệ thống yêu cầu độ chính xác cao.

3. Đồng hồ đo xăng dầu DN25 gắn bơm

Đây là loại đồng hồ DN25 được thiết kế để lắp trực tiếp trên đầu bơm hoặc bộ kit bơm xăng dầu. Thiết kế gọn gàng giúp tiết kiệm không gian và giảm chi phí lắp đặt.

Dòng sản phẩm này thường được sử dụng trong các bộ bơm xăng dầu di động, xe tiếp nhiên liệu và hệ thống bơm linh hoạt.

V. Bảng giá đồng hồ đo xăng dầu DN25 mới nhất

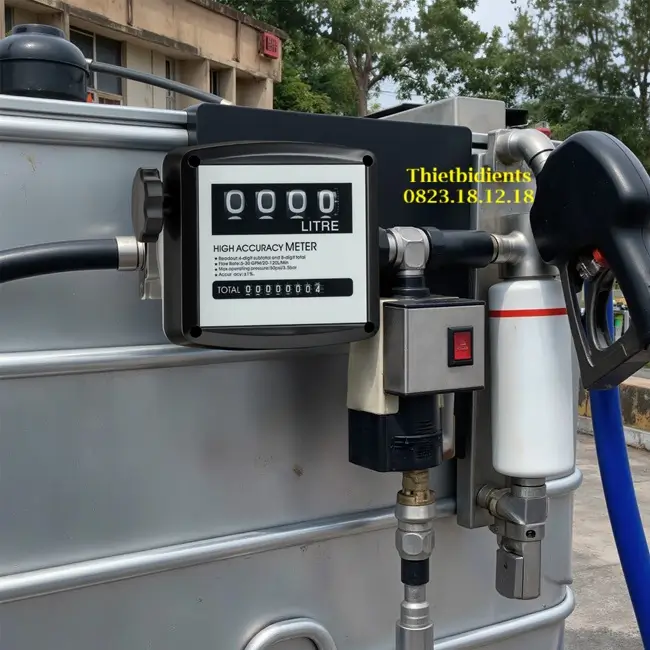

V. Ứng dụng của đồng hồ đo xăng dầu DN25

Với kích thước chuẩn 1 inch và khả năng chịu tải lưu lượng lớn, Đồng hồ đo xăng dầu DN25 được ứng dụng rộng rãi trong các ngành công nghiệp nặng:

1. Trạm cấp phát nhiên liệu nội bộ: Đây là ứng dụng phổ biến nhất. Tại các bãi xe container, công trường khai thác mỏ, các doanh nghiệp thường lắp đặt cây bơm hoặc bộ bơm 220V để tự cấp dầu. Đồng hồ DN25 được lắp trên đường ống cấp để kiểm soát lượng dầu nạp vào từng xe, giúp kế toán đối chiếu với hóa đơn nhập hàng.

2. Xe bồn tiếp tế nhiên liệu (Mobile Refueling): Các xe bồn cỡ nhỏ (3-5 khối) đi tiếp tế dầu cho máy công trình thường sử dụng bơm và đồng hồ cỡ DN25. Lưu lượng 120 lít/phút giúp việc bơm đầy bình dầu 200-300 lít của máy xúc chỉ mất vài phút, tiết kiệm thời gian chờ đợi.

3. Quản lý nhiên liệu tàu thuyền: Trên các tàu cá hoặc tàu vận tải, việc kiểm soát nhiên liệu tiêu thụ của động cơ chính là yếu tố sống còn. Đồng hồ DN25 dạng cơ (OGM) rất được ưa chuộng lắp đặt tại đây vì khả năng chịu rung lắc, chịu môi trường biển và không cần nguồn điện.

4. Hệ thống pha chế công nghiệp: Trong các nhà máy hóa chất hoặc sơn, đồng hồ DN25 (phiên bản Inox hoặc nhựa) dùng để đo đếm chính xác lượng dung môi, hóa chất cần bơm vào bồn trộn, đảm bảo đúng công thức sản xuất.

VI. Hướng dẫn lắp đặt và Hiệu chỉnh Đồng hồ đo xăng dầu DN25

Để Đồng hồ đo xăng dầu DN25 hoạt động bền bỉ và cho kết quả chính xác, người sử dụng cần tuân thủ các quy tắc lắp đặt và bảo dưỡng sau:

Lưu ý khi lắp đặt

• Vệ sinh đường ống: Trước khi lắp, phải xả sạch đường ống để loại bỏ đất cát, mạt hàn, băng tan thừa. Những dị vật này là kẻ thù số 1 gây kẹt bánh răng đồng hồ.
• Bộ lọc là bắt buộc: Luôn lắp một bộ lọc rác (Y-strainer) kích thước DN25 ngay trước đầu vào của đồng hồ để chắn rác.
• Hướng dòng chảy: Quan sát mũi tên in nổi trên thân đồng hồ. Phải lắp đồng hồ sao cho hướng mũi tên trùng với hướng chảy của nhiên liệu.
• Vị trí lắp: Nên lắp đồng hồ ở đoạn ống thẳng, cách máy bơm ít nhất 30cm để dòng chảy ổn định. Có thể lắp ngay tại đầu ra của máy bơm hoặc lắp trực tiếp vào đuôi cò bơm (súng bơm).

Quy trình hiệu chỉnh (Calibration)

Nếu thấy đồng hồ báo sai số quá lớn (ví dụ bơm 20 lít mà báo 19 lít hoặc 21 lít), bạn cần hiệu chỉnh lại hệ số K (K-Factor):

1. Chuẩn bị một bình đong chuẩn dung tích 20 lít.

2. Bơm nhiên liệu qua đồng hồ vào bình chuẩn cho đến khi đầy vạch.

3. So sánh số lít hiển thị trên màn hình và thực tế trong bình.

4. Vào chế độ cài đặt (nhấn giữ nút CAL hoặc MENU).

5. Điều chỉnh tăng/giảm hệ số K. Nguyên tắc: Nếu đồng hồ báo ÍT hơn thực tế -> Giảm hệ số K. Nếu đồng hồ báo NHIỀU hơn thực tế -> Tăng hệ số K.

6. Lưu lại và bơm thử lại cho đến khi chính xác.

VII. Mua Đồng hồ đo xăng dầu DN25 ở đâu Chính hãng, Giá tốt

Trên thị trường hiện nay, Đồng hồ đo xăng dầu bị làm giả, làm nhái rất nhiều. Các sản phẩm kém chất lượng thường có vỏ mỏng, mạch điện tử chập chờn, bánh răng bằng nhựa tái chế nhanh mòn dẫn đến sai số lớn chỉ sau vài tháng sử dụng. Việc mua phải hàng giả không chỉ gây thiệt hại về tiền bạc mà còn làm sai lệch số liệu quản lý, gây thất thoát lớn cho doanh nghiệp.

ThietbidienTS tự hào là nhà nhập khẩu và phân phối thiết bị xăng dầu uy tín, chuyên nghiệp. Chúng tôi cung cấp các dòng đồng hồ đo lưu lượng DN25 chính hãng, chất lượng cao, đáp ứng mọi nhu cầu đo đếm khắt khe nhất.
