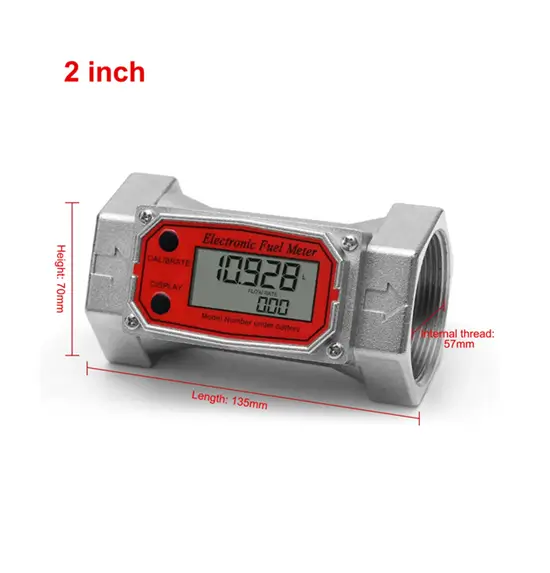

Đồng hồ đo xăng dầu DN50

I. Đồng hồ đo xăng dầu DN50 là gì?

Đồng hồ đo xăng dầu DN50 là thiết bị đo lưu lượng dòng chảy thuộc phân khúc công nghiệp nặng, có kích thước cổng kết nối danh định là 50mm (tương đương với chuẩn ren hoặc mặt bích 2 inch, đường kính ống xấp xỉ 60mm). Thiết bị này được thiết kế để xử lý dải lưu lượng lớn, thường từ 50 đến 500 lít/phút, chuyên dùng cho các loại chất lỏng gốc dầu như xăng, dầu Diesel (DO), dầu truyền nhiệt, và dầu nhớt công nghiệp.

Khác với các dòng đồng hồ dân dụng, Đồng hồ đo xăng dầu DN50 có kết cấu vỏ rất dày, thường được làm từ hợp kim nhôm đúc áp lực cao hoặc gang cầu để chịu được áp suất vận hành lớn và các va đập vật lý trong môi trường kho bãi. Thiết bị này không chỉ đơn thuần là một bộ đếm số, mà còn là công cụ quản trị giúp doanh nghiệp theo dõi định mức tiêu hao, lập báo cáo xuất nhập tồn kho và kiểm soát chặt chẽ quy trình cấp phát nhiên liệu tập trung.

II. Cấu tạo và nguyên lý hoạt động của Đồng hồ đo xăng dầu DN50

Để vận hành chính xác ở dải lưu lượng lớn mà không gây sụt áp hệ thống, Đồng hồ đo xăng dầu DN50 sở hữu một kết cấu cơ khí tinh vi và vật liệu chịu mài mòn cực tốt.

1. Cấu tạo chi tiết đồng hồ đo xăng dầu DN50

Các bộ phận chính cấu thành nên sản phẩm bao gồm:

• Vỏ thân đồng hồ: Được đúc nguyên khối từ hợp kim nhôm hoặc gang, có thiết kế mặt bích hoặc ren 2 inch cực kỳ chắc chắn.
• Buồng đo lường: Khoang rỗng dung tích lớn, bề mặt được gia công bóng gương để giảm tối đa lực cản dòng chảy.
• Cặp bánh răng bầu dục (Oval Gear): Bộ phận trung tâm làm bằng vật liệu tổng hợp chịu lực hoặc thép không gỉ, được tính toán hình học chính xác để ăn khớp tuyệt đối.
• Trục và bạc lót: Làm từ vật liệu siêu cứng (Vonfram hoặc đá quý công nghiệp) để chịu được tốc độ quay lớn.
• Khớp nối từ tính: Hệ thống nam châm vĩnh cửu giúp truyền chuyển động quay từ buồng ướt lên bộ chỉ thị khô mà không cần trục xuyên thủng vỏ.
• Bộ hiển thị đo lường: Mặt số cơ học với các hàng số lớn (hiển thị lít vừa bơm) và hàng số nhỏ (tổng tích lũy), hoặc màn hình LCD điện tử.
• Hệ thống gioăng phớt: Làm từ vật liệu chịu dung môi mạnh (Viton), đảm bảo kín khít tuyệt đối.

2. Nguyên lý hoạt động của Đồng hồ đo xăng dầu DN50

Nguyên lý vận hành của thiết bị này dựa trên công nghệ đo thể tích dương (Positive Displacement), một trong những công nghệ đo lường chính xác nhất hiện nay, được tóm gọn qua hai giai đoạn chính.

Giai đoạn nạp và di chuyển thể tích: Khi dòng nhiên liệu đi vào buồng đo với áp lực từ máy bơm công suất lớn, nó sẽ tác động lực lên bề mặt cặp bánh răng bầu dục. Áp suất chênh lệch giữa đầu vào và đầu ra buộc cặp bánh răng phải quay. Trong quá trình quay, mỗi khe hở giữa răng và vỏ đồng hồ sẽ giữ lại một lượng thể tích xăng dầu cố định và đưa chúng từ phía đầu vào sang phía đầu ra. Do cấu tạo hình học không đổi, mỗi vòng quay hoàn chỉnh của cặp bánh răng luôn tương ứng với một thể tích chất lỏng chuẩn xác.

Giai đoạn truyền động và hiển thị: Chuyển động quay liên tục của bánh răng được truyền qua khớp nối từ tính lên bộ phận đếm phía trên. Nếu là đồng hồ cơ, hệ thống bánh răng giảm tốc sẽ làm quay các con lăn số để người dùng đọc được lượng dầu đã đi qua. Nếu là đồng hồ điện tử, cảm biến sẽ ghi nhận số xung điện từ, vi xử lý sẽ tính toán lưu lượng tức thời (lít/phút) và lưu lượng tổng để hiển thị lên màn hình LCD. Quá trình này diễn ra liên tục, đảm bảo tính chính xác ngay cả khi lưu lượng thay đổi đột ngột.

III. Thông số kỹ thuật của Đồng hồ đo xăng dầu DN50 chính hãng

Để hệ thống vận hành an toàn, quý khách cần lựa chọn đồng hồ dựa trên các thông số kỹ thuật tiêu chuẩn của dòng DN50:

• Kích thước cổng : DN50 (2 inch – Phi 60mm)
• Dải lưu lượng đo : 50 – 500 lít/phút (Tối ưu nhất ở mức 300-400 L/p)
• Sai số cho phép : ± 0.5% (Điện tử) hoặc ± 1% (Cơ học)
• Áp suất làm việc : 1.6 Mpa (16 Bar)
• Nhiệt độ môi chất : -20°C đến +100°C
• Độ nhớt phù hợp : 5 – 1000 cPs
• Hiển thị lần bơm (Reset) : 4 số lớn (Lên tới 9999 lít)
• Hiển thị tổng (Tích lũy) : 8 số nhỏ
• Kiểu kết nối : Mặt bích tiêu chuẩn hoặc Ren trong 2″
• Vật liệu vỏ : Hợp kim Nhôm hoặc Gang cầu

IV. Các loại đồng hồ đo xăng dầu DN50 phổ biến hiện nay

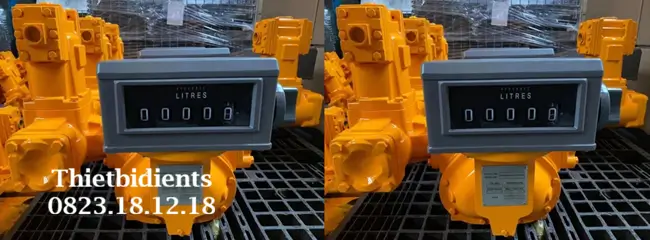

1. Đồng hồ đo xăng dầu DN50 dạng cơ

Đồng hồ DN50 dạng cơ là dòng sản phẩm truyền thống, được sử dụng rộng rãi trong các trạm bơm nội bộ, kho nhiên liệu và hệ thống cấp phát dầu. Ưu điểm lớn nhất của loại này là cấu tạo đơn giản, không phụ thuộc vào nguồn điện, độ bền cao và chi phí đầu tư thấp. Mặt hiển thị cơ học cho phép người vận hành quan sát trực tiếp tổng lượng xăng dầu đã cấp phát, rất phù hợp với môi trường làm việc liên tục.

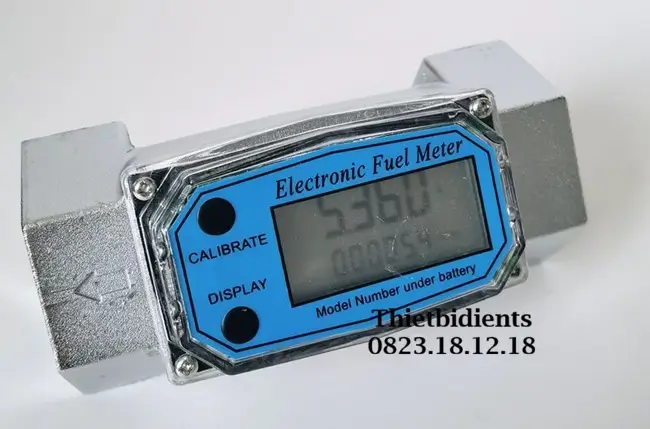

2. Đồng hồ đo xăng dầu DN50 điện tử

Đồng hồ DN50 điện tử được trang bị màn hình hiển thị số, cho độ chính xác cao hơn và dễ đọc hơn so với loại cơ. Một số model còn hỗ trợ tính năng reset, lưu trữ dữ liệu hoặc kết nối với hệ thống quản lý. Dòng sản phẩm này thường được sử dụng trong các hệ thống yêu cầu kiểm soát chặt chẽ lượng nhiên liệu tiêu thụ, nơi độ chính xác và khả năng quản lý dữ liệu là yếu tố quan trọng.

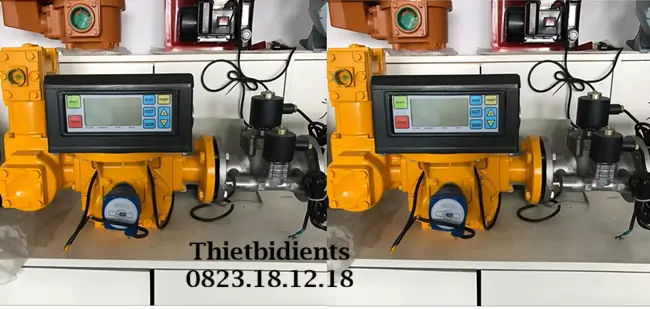

3. Đồng hồ đo xăng dầu DN50 lắp bích công nghiệp

Đây là dòng đồng hồ được thiết kế chuyên cho các hệ thống đường ống lớn, áp suất cao. Kết nối mặt bích DN50 giúp thiết bị lắp đặt chắc chắn, hạn chế rò rỉ và đảm bảo an toàn trong quá trình vận hành. Đồng hồ DN50 lắp bích thường xuất hiện trong nhà máy, khu công nghiệp hoặc các trạm trung chuyển nhiên liệu quy mô lớn.

4. Đồng hồ đo xăng dầu DN50 inox chống ăn mòn

Với thân làm bằng inox, loại đồng hồ này có khả năng chống ăn mòn tốt, phù hợp với môi trường khắc nghiệt hoặc các loại nhiên liệu có tính ăn mòn nhẹ. Ngoài độ bền cao, đồng hồ inox DN50 còn dễ vệ sinh và có tuổi thọ dài, rất được ưa chuộng trong các hệ thống yêu cầu tiêu chuẩn kỹ thuật cao.

V. Bảng giá đồng hồ đo xăng dầu DN50 mới nhất

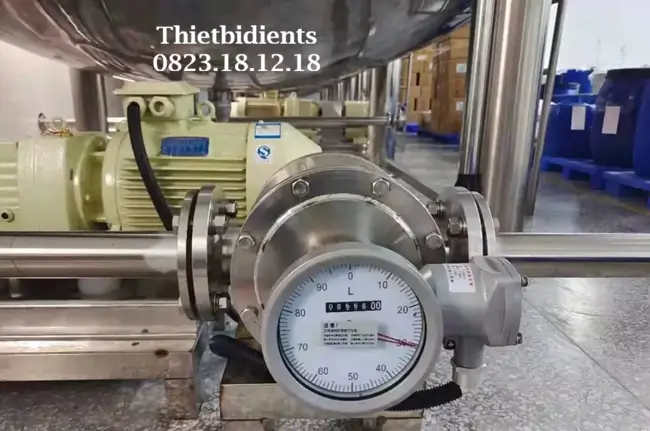

VI. Ứng dụng của ồng hồ đo xăng dầu DN50 trong công nghiệp

Với công suất lớn, Đồng hồ đo xăng dầu DN50 là mắt xích không thể thiếu trong các lĩnh vực:

Quản lý xe bồn và Xe xitéc (Tanker): Các xe bồn dung tích 15 – 20 khối thường lắp đồng hồ DN50 tại họng xả để giao dầu cho các đại lý hoặc công trường. Lưu lượng 500L/p giúp việc xả hết một bồn dầu chỉ mất khoảng 30-40 phút, cực kỳ nhanh chóng.

Cấp phát nhiên liệu tại Cảng biển và Sân bay: Tàu vận tải và máy bay cần lượng nhiên liệu khổng lồ. Đồng hồ DN50 giúp giám sát chính xác lượng dầu DO hoặc nhiên liệu bay (Jet A1) được nạp vào, đảm bảo an toàn bay và tính toán định mức tiêu hao chính xác cho mỗi hành trình.

Nhà máy Nhiệt điện và Hệ thống Lò hơi: Hệ thống đốt dầu của nhà máy tiêu thụ hàng nghìn lít mỗi giờ. Đồng hồ DN50 lắp trên đường ống tổng giúp kỹ sư theo dõi lưu lượng đốt để điều chỉnh hiệu suất năng lượng của lò hơi tối ưu nhất.

Các Kho xăng dầu đầu mối: Dùng trong việc chiết rót nhiên liệu từ bồn chứa trung tâm ra các xe bồn nhỏ hơn (sang chiết nội bộ), giúp thủ kho quản lý lượng tồn kho thực tế chính xác từng lít.

VII. Những lưu ý khi lắp đặt và bảo trì Đồng hồ đo xăng dầu DN50

Để thiết bị bền bỉ và luôn giữ độ chính xác “như mới”, quý khách cần tuân thủ các quy tắc kỹ thuật sau:

1. Luôn lắp lọc tách rác (Y-Strainer): Với đường ống phi 60mm, rác và mạt sắt có kích thước lớn rất dễ lọt vào. Một mẩu sắt nhỏ có thể làm sứt mẻ bánh răng bầu dục, gây hỏng hóc vĩnh viễn đồng hồ. Bắt buộc lắp lọc DN50 trước đồng hồ.

2. Đoạn ống thẳng tiêu chuẩn: Để dòng chảy không bị xoáy (gây sai số), cần lắp đồng hồ ở đoạn ống thẳng. Khoảng cách phía trước đồng hồ ít nhất là 50cm và phía sau là 25cm không có van góc hoặc đoạn cong.

3. Hướng dòng chảy: Lắp đúng chiều mũi tên đúc nổi trên thân máy. Nếu lắp ngược, bộ đếm số sẽ không hoạt động hoặc gây hư hỏng cơ khí bên trong.

4. Bảo trì định kỳ: Sau khoảng 1.000.000 lít dầu chảy qua, nên tháo nắp đồng hồ để vệ sinh buồng đo và kiểm tra độ mòn của trục bánh răng. Thay pin định kỳ 1 năm/lần đối với dòng điện tử để màn hình hiển thị luôn rõ nét.
