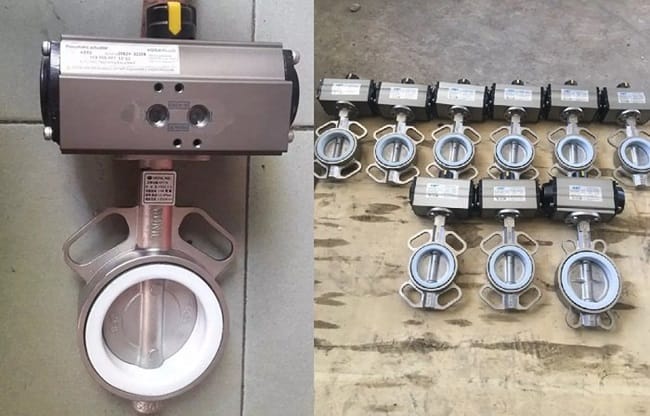

I. Van bướm inox điều khiển khí nén là gì?
Van bướm inox điều khiển khí nén là một thiết bị van công nghiệp được sử dụng để kiểm soát lưu lượng chất lỏng hoặc khí trong các hệ thống ống dẫn. Loại van này kết hợp giữa van bướm và bộ truyền động khí nén, với thân van được làm bằng inox (thép không gỉ) để đảm bảo khả năng chống ăn mòn và bền bỉ trong các điều kiện làm việc khắc nghiệt.
Van bướm inox điều khiển khí nén thường được sử dụng trong các ngành công nghiệp hóa chất, thực phẩm và đồ uống, xử lý nước, và ngành năng lượng, nơi yêu cầu khả năng chống ăn mòn và điều chỉnh lưu lượng chính xác là rất quan trọng.
MỘT SỐ LOẠI VAN BƯỚM INOX KHÍ NÉN PHỔ BIẾN:

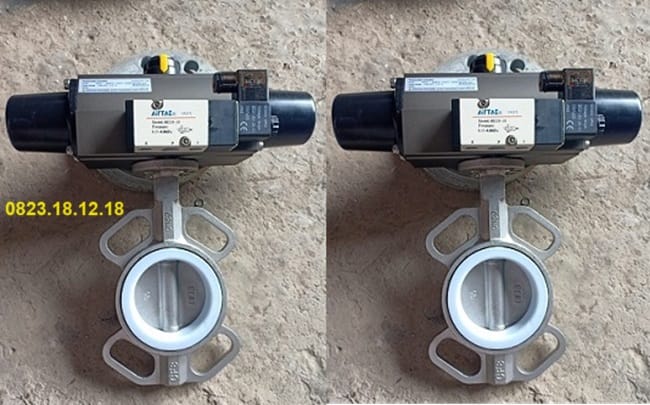

- Van bướm inox điều khiển khí nén tác động đơn
- Van bướm inox điều khiển khí nén tác động kép
- Van bướm inox điều khiển khí nén on/off

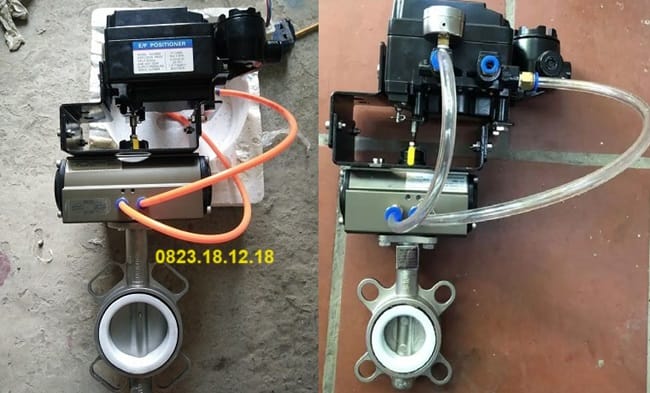

- Van bướm inox điều khiển khí nén tuyến tính

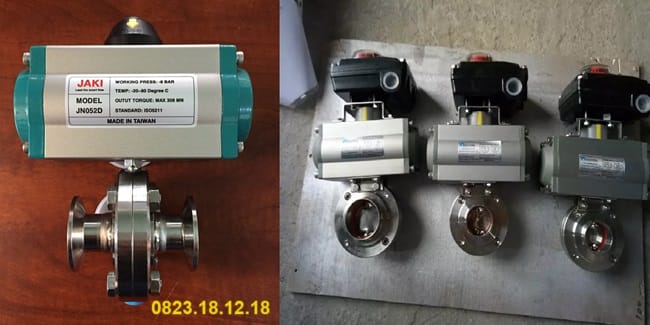

- Van bướm inox điều khiển khí nén vi sinh
II. Thông số kỹ thuật của van bướm inox điều khiển khí nén
THÔNG SỐ KỸ THUẬT CHUNG
- Kích Cỡ: Từ DN50 đến DN1200 hoặc kích thước lớn hơn
- Vật Liệu Thân Van: Inox (Thép không gỉ) như AISI 304, AISI 316, hoặc AISI 316L.
- Vật Liệu Đĩa Van: Inox cùng loại với thân van hoặc hợp kim chống ăn mòn khác.
- Vật Liệu Gioăng: Teflon (PTFE), EPDM, hoặc Viton, tùy thuộc vào ứng dụng và loại chất lỏng hay khí.
- Áp Suất Làm Việc: Từ PN10 đến PN25 hoặc cao hơn tùy vào kích cỡ và yêu cầu hệ thống.
- Nhiệt Độ Làm Việc: Từ -10°C đến 200°C hoặc cao hơn tùy vào vật liệu gioăng và chất lỏng hoặc khí đi qua.
- Góc Mở: Điều chỉnh từ 0° đến 90° hoặc góc nhỏ hơn theo yêu cầu ứng dụng.
- Áp Suất Khí Nén: Thường từ 2 bar đến 8 bar (tương đương với 29 psi đến 116 psi).
- Hành Trình: Tùy thuộc vào kích thước và yêu cầu điều khiển, thường là từ 30 mm đến 120 mm.
- Tín Hiệu Điều Khiển: Tín hiệu analog (4-20mA) hoặc tín hiệu điện áp (0-10V) cho việc điều chỉnh góc mở.
- Tiêu Chuẩn Chất Lượng: ISO 9001 hoặc các tiêu chuẩn quốc tế tương đương.
- Chứng Nhận: Chứng nhận CE, chứng nhận vật liệu theo tiêu chuẩn của các tổ chức quốc tế nếu yêu cầu.
- Xuất xứ: Đài Loan, Hàn Quốc, Nhật bản, Châu Âu…
- Bảo hành 12 tháng
III. Cấu tạo và nguyên lý hoạt động của van bướm inox điều khiển khí nén

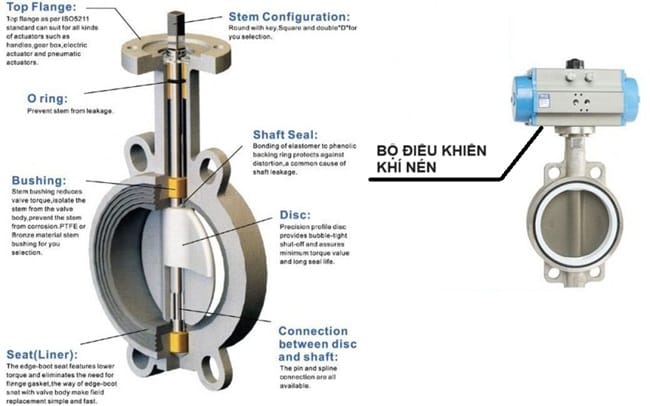

1. Cấu tạo của van bướm inox điều khiển khí nén
Van bướm inox điều khiển khí nén bao gồm các thành phần chính sau:
- Thân Van: Inox (thép không gỉ), thường là loại 304, 316, hoặc 316L. Inox cung cấp khả năng chống ăn mòn cao, bền bỉ trong môi trường khắc nghiệt. Chứa các bộ phận bên trong và kết nối với hệ thống ống dẫn. Thân van có thể có kiểu lắp bích (flange) hoặc wafer (nắp đệm giữa hai mặt bích).
- Đĩa Van: Vật Liệu: Inox, thường là cùng loại với thân van. Chức Năng: Đĩa van xoay để điều chỉnh lưu lượng chất lỏng hoặc khí. Khi đĩa van xoay, nó mở hoặc đóng các lỗ trong van để kiểm soát lưu lượng.
- Trục Van: Inox, đảm bảo độ bền và khả năng chống ăn mòn. Kết nối đĩa van với bộ truyền động và truyền động điều chỉnh từ bộ truyền động đến đĩa van. Trục van truyền động cơ học từ bộ truyền động khí nén đến đĩa van.
- Bộ Truyền Động Khí Nén: gồm Xi Lanh Khí Nén: Là bộ phận chính của bộ truyền động, chứa piston và các cơ cấu khí nén. Piston: Di chuyển lên xuống để tạo ra chuyển động quay cho trục van. Chức Năng của bộ khí nén: Nhận khí nén và chuyển đổi năng lượng khí nén thành chuyển động cơ học để điều chỉnh góc mở của đĩa van.
- Gioăng Làm Kín: Vật Liệu: Teflon (PTFE), EPDM, hoặc Viton, tùy thuộc vào loại chất lỏng hoặc khí và nhiệt độ làm việc. Đảm bảo van kín hoàn toàn, ngăn ngừa rò rỉ chất lỏng hoặc khí khi van đóng. Gioăng làm kín nằm ở mặt tiếp xúc giữa thân van và đĩa van.
- Nắp Van: Thường là inox, cùng loại với thân van. Bảo vệ các thành phần bên trong và hỗ trợ lắp đặt. Nắp van cũng chứa các điểm kết nối cho bộ truyền động và hệ thống ống dẫn.
- Bộ Điều Khiển: Có thể bao gồm cảm biến và bộ điều chỉnh điện tử. Điều chỉnh và giám sát hoạt động của van dựa trên tín hiệu điều khiển từ hệ thống điều khiển trung tâm.
2. Nguyên lý hoạt động của van bướm inox điều khiển khí nén
IV. Ưu điểm và nhược điểm của van bướm inox điều khiển khí nén
1. Ưu điểm của van bướm inox điều khiển khí nén
Van bướm inox điều khiển khí nén có nhiều ưu điểm nổi bật, bao gồm:
- Khả Năng Chống Ăn Mòn Cao: Thân van và đĩa van được làm bằng inox, giúp van hoạt động bền bỉ trong các môi trường có tính ăn mòn cao, như hóa chất, nước biển, và các dung môi công nghiệp.
- Độ Bền Cao: Inox cung cấp độ bền cơ học và độ bền lâu dài, ngay cả trong các điều kiện làm việc khắc nghiệt và môi trường khắc nghiệt.
- Kiểm Soát Chính Xác: Van bướm inox điều khiển khí nén cho phép điều chỉnh góc mở của đĩa van từ 0° đến 90°, giúp kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác và liên tục.
- Hiệu Suất Tốt: Bộ truyền động khí nén cho phép van hoạt động nhanh chóng và hiệu quả, với thời gian phản hồi ngắn và khả năng điều chỉnh linh hoạt.
- Dễ Dàng Bảo Trì: Thiết kế của van bướm inox điều khiển khí nén cho phép bảo trì và sửa chữa dễ dàng. Các bộ phận có thể được thay thế hoặc bảo trì mà không cần tháo rời toàn bộ hệ thống.
- Khả Năng Chịu Nhiệt Tốt: Inox và các gioăng làm kín chất lượng cao giúp van hoạt động hiệu quả trong các điều kiện nhiệt độ cao.
- Tiết Kiệm Không Gian: Van bướm có thiết kế gọn gàng hơn so với các loại van khác, giúp tiết kiệm không gian lắp đặt trong hệ thống ống dẫn.
- Khả Năng Tương Thích Cao: Van bướm inox có thể được lắp đặt với nhiều loại hệ thống ống dẫn khác nhau, bao gồm lắp bích, wafer, hoặc kết nối khác.
2. Nhược điểm của van bướm inox điều khiển khí nén
Van bướm inox điều khiển khí nén, mặc dù có nhiều ưu điểm, nhưng cũng tồn tại một số nhược điểm:
- Chi Phí Cao: Van bướm inox và bộ truyền động khí nén thường có chi phí cao hơn so với các loại van khác, như van bướm bằng nhựa hoặc van bi.
- Yêu Cầu Bảo Trì Bộ Truyền Động: Bộ truyền động khí nén cần bảo trì định kỳ để đảm bảo hoạt động hiệu quả. Việc kiểm tra và bảo trì hệ thống khí nén có thể tốn thời gian và chi phí.
- Khả Năng Làm Việc Với Áp Suất Cao: Mặc dù van bướm inox có thể chịu áp suất làm việc khá cao, nhưng vẫn có những hạn chế so với các loại van khác như van cầu hoặc van bi đối với áp suất rất cao.

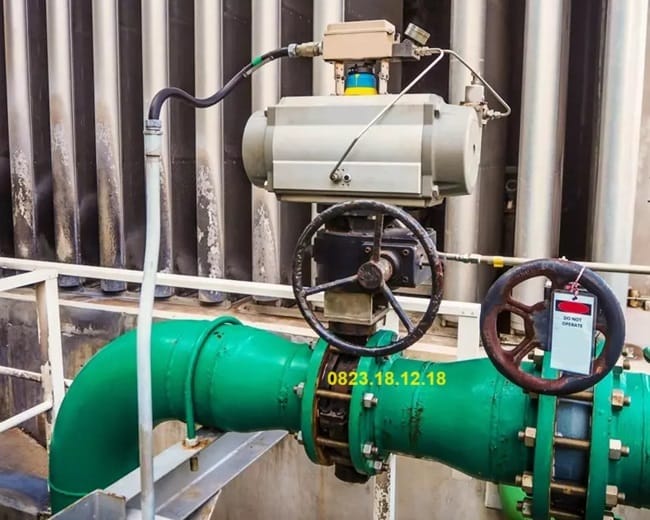

V. Ứng dụng thực tế của van bướm inox điều khiển khí nén
Van bướm inox điều khiển khí nén là thiết bị quan trọng trong nhiều ngành công nghiệp nhờ vào khả năng kiểm soát lưu lượng chính xác và độ bền vượt trội. Dưới đây là một số ứng dụng thực tế phổ biến và chi tiết của loại van này:
- Ngành Công Nghiệp Hóa Chất: Trong ngành công nghiệp hóa chất, van bướm inox điều khiển khí nén được sử dụng để kiểm soát và điều chỉnh lưu lượng của các hóa chất ăn mòn và độc hại. Inox giúp bảo vệ van khỏi sự ăn mòn và tổn hại, đảm bảo an toàn và hiệu quả trong các quy trình sản xuất hóa chất. Các ứng dụng điển hình bao gồm xử lý dung môi, axit, kiềm, và các chất hóa học khác.
- Ngành Dược Phẩm: Trong ngành dược phẩm, van bướm inox điều khiển khí nén được sử dụng trong các hệ thống sản xuất, chế biến, và phân phối thuốc. Sự chính xác trong việc điều chỉnh lưu lượng và khả năng chống nhiễm khuẩn của inox đảm bảo rằng các quy trình sản xuất dược phẩm diễn ra an toàn và đạt tiêu chuẩn chất lượng cao. Van này được áp dụng trong các dây chuyền chế biến thuốc, hóa chất dược phẩm, và hệ thống tiệt trùng.
- Ngành Thực Phẩm và Đồ Uống: Van bướm inox điều khiển khí nén là sự lựa chọn lý tưởng cho các dây chuyền sản xuất thực phẩm và đồ uống, nơi yêu cầu vệ sinh và khả năng chống ăn mòn cao. Van này giúp điều chỉnh lưu lượng của nguyên liệu thô, sản phẩm chế biến, và các chất phụ gia. Ứng dụng bao gồm kiểm soát lưu lượng trong các hệ thống chiết rót, pha chế, và chế biến thực phẩm.
- Hệ Thống Xử Lý Nước: Trong các hệ thống xử lý nước, van bướm inox điều khiển khí nén được sử dụng để điều chỉnh lưu lượng nước trong các giai đoạn của quá trình xử lý nước cấp và nước thải. Khả năng chịu áp lực và chống ăn mòn của inox giúp van hoạt động hiệu quả trong môi trường nước có tính ăn mòn hoặc chứa tạp chất. Các ứng dụng điển hình bao gồm xử lý nước sinh hoạt, nước thải công nghiệp, và hệ thống cấp nước.
- Ngành Năng Lượng: Trong ngành năng lượng, van bướm inox điều khiển khí nén được sử dụng để điều chỉnh lưu lượng của các chất lỏng và khí trong các nhà máy điện, nhà máy lọc dầu, và các cơ sở phân phối năng lượng. Van này giúp kiểm soát các quy trình như phân phối nhiên liệu, làm mát, và kiểm soát khí thải. Inox đảm bảo độ bền và hiệu suất lâu dài trong các điều kiện làm việc khắc nghiệt.
- Ngành Ô Tô: Van bướm inox điều khiển khí nén được áp dụng trong các hệ thống làm mát và bôi trơn của động cơ ô tô. Chúng giúp điều chỉnh lưu lượng của các chất lỏng làm mát và dầu bôi trơn, góp phần vào hiệu suất và độ bền của động cơ. Sự chống ăn mòn và chịu nhiệt của inox giúp van hoạt động ổn định trong môi trường nhiệt độ cao và các điều kiện làm việc khắc nghiệt.
- Hệ Thống HVAC (Sưởi ấm, Thông Gió, và Điều Hòa Không Khí): Trong hệ thống HVAC, van bướm inox điều khiển khí nén giúp điều chỉnh lưu lượng không khí hoặc nước trong các hệ thống điều hòa không khí và thông gió. Van này cho phép kiểm soát nhiệt độ, độ ẩm, và chất lượng không khí trong các tòa nhà và cơ sở công nghiệp, góp phần tạo ra môi trường làm việc và sinh hoạt thoải mái.
- Ngành Công Nghiệp Nhựa: Trong ngành công nghiệp nhựa, van bướm inox điều khiển khí nén được sử dụng để kiểm soát dòng chảy của các nguyên liệu nhựa trong quy trình sản xuất. Van này giúp điều chỉnh lưu lượng và áp suất của các vật liệu nhựa, đảm bảo chất lượng và hiệu suất trong các quy trình chế biến và sản xuất nhựa.
- Ngành Đóng Gói: Trong ngành đóng gói, van bướm inox điều khiển khí nén được áp dụng trong các máy móc đóng gói để kiểm soát lưu lượng của chất lỏng và khí trong các quy trình đóng gói và xử lý sản phẩm. Van giúp đảm bảo quy trình đóng gói diễn ra trơn tru và hiệu quả, đồng thời duy trì chất lượng của sản phẩm cuối cùng.
VI. Báo giá sản phẩm van bướm inox điều khiển khí nén
Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bướm inox điều khiển khí nén các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
