I. Van bướm wafer điều khiển khí nén là gì?
Van bướm wafer điều khiển khí nén là một loại van bướm với thiết kế wafer, nghĩa là van được lắp đặt giữa hai mặt bích của đường ống mà không cần các mặt bích lắp ghép lớn. Điều này giúp tiết kiệm không gian và giảm trọng lượng của hệ thống ống dẫn. Van bướm wafer thường được chế tạo từ các vật liệu như inox, thép, nhựa hoặc đồng, tùy thuộc vào ứng dụng và môi trường làm việc.
Điều khiển van bướm wafer bằng khí nén cho phép việc mở hoặc đóng van nhanh chóng và hiệu quả. Khi khí nén được cung cấp, nó điều khiển cơ cấu bên trong van để thực hiện chức năng mở hoặc đóng. Loại van này thường được sử dụng trong các hệ thống xử lý nước, hệ thống HVAC, và các ứng dụng công nghiệp khác, nhờ vào khả năng tiết kiệm không gian và độ chính xác cao trong việc điều khiển dòng chảy.
II. Van bướm wafer điều khiển khí nén có cấu tạo như nào
Van bướm wafer điều khiển khí nén có cấu tạo chính bao gồm các thành phần sau:
- Thân van (Body): Là phần chính của van, được chế tạo từ các vật liệu như inox, thép, nhựa hoặc đồng. Thân van có thiết kế wafer, với các lỗ bắt vít để lắp giữa hai mặt bích của đường ống.
- Đĩa van (Disc): Là phần điều khiển dòng chảy của chất lỏng hoặc khí. Đĩa van gắn trên trục và có thể xoay 90 độ để mở hoặc đóng van. Đĩa van thường được làm từ cùng loại vật liệu như thân van và được thiết kế để đảm bảo kín khít và chống rò rỉ.
- Trục van (Shaft): Kết nối đĩa van với cơ cấu điều khiển khí nén. Trục van chịu trách nhiệm truyền động lực từ cơ cấu điều khiển đến đĩa van để thực hiện thao tác mở hoặc đóng.
- Cơ cấu điều khiển khí nén (Pneumatic Actuator): Là phần quan trọng để điều khiển van. Cơ cấu này sử dụng áp suất khí nén để điều chỉnh trục van, từ đó mở hoặc đóng đĩa van. Cơ cấu khí nén có thể là loại tác động đơn (chỉ cần khí nén để mở hoặc đóng) hoặc tác động kép (yêu cầu khí nén để cả mở và đóng).
- Gioăng làm kín (Seals/Gaskets): Được lắp đặt giữa các bộ phận của van và giữa van với đường ống để ngăn rò rỉ chất lỏng hoặc khí. Gioăng thường được làm từ các vật liệu chống ăn mòn như Teflon hoặc EPDM.
- Bộ điều chỉnh (Positioner): Một số van bướm điều khiển khí nén được trang bị bộ điều chỉnh để kiểm soát chính xác vị trí của đĩa van và đảm bảo điều khiển dòng chảy chính xác hơn.
III. Nguyên lý hoạt động của van bướm wafer điều khiển khí nén
Van bướm wafer điều khiển khí nén hoạt động bằng cách cung cấp khí nén vào cơ cấu điều khiển khí nén gắn trên van. Áp suất khí nén tạo ra lực để di chuyển trục van, điều này dẫn đến việc xoay đĩa van.
Khi trục van di chuyển, đĩa van sẽ xoay từ vị trí đóng hoàn toàn sang vị trí mở, điều chỉnh dòng chảy qua van. Một số van còn được trang bị bộ điều chỉnh để đảm bảo việc mở hoặc đóng van chính xác theo yêu cầu, từ đó kiểm soát lưu lượng hoặc áp suất trong hệ thống.
IV. Phân loại van bướm wafer điều khiển khí nén

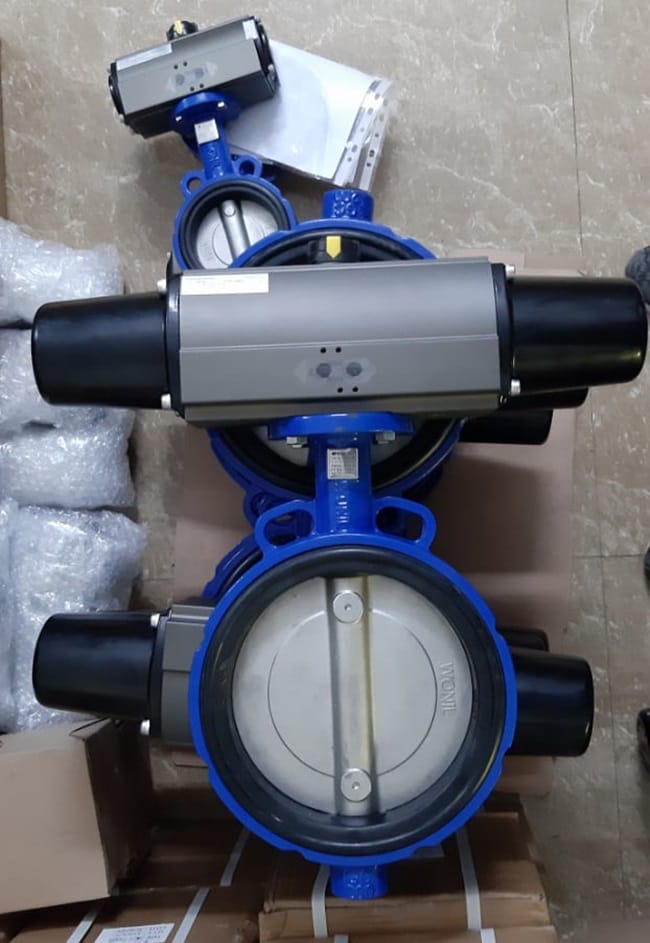

1. Van bướm Wafer điều khiển khí nén Tác Động Đơn
Van bướm wafer điều khiển khí nén tác động đơn sử dụng khí nén để thực hiện một thao tác duy nhất, thường là mở hoặc đóng. Khi khí nén được cấp vào cơ cấu điều khiển, nó thực hiện thao tác mở hoặc đóng van. Để thực hiện thao tác ngược lại, cần có lực hồi lại từ lò xo hoặc các cơ cấu khác. Loại này có cấu trúc đơn giản và chi phí thấp hơn nhưng yêu cầu hệ thống phải có lò xo hoặc cơ cấu hỗ trợ hồi lại.

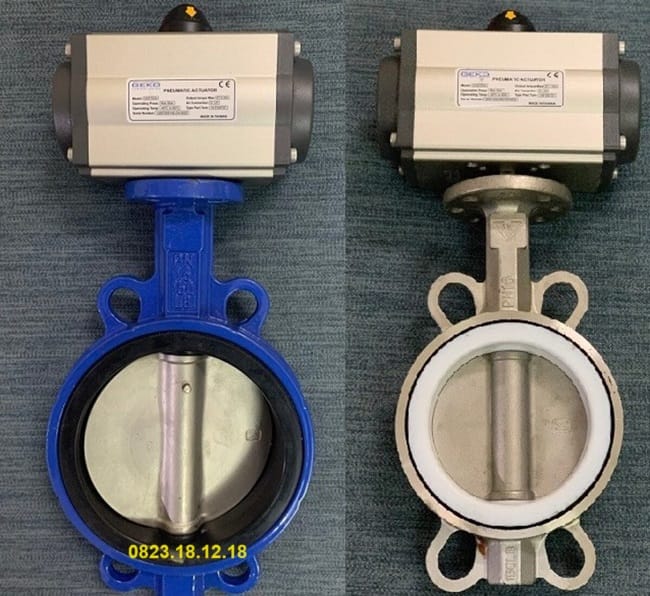

2. Van Bướm Wafer Điều Khiển Khí NénTác Động Kép
Van bướm tác động kép yêu cầu khí nén để thực hiện cả hai thao tác mở và đóng. Khi khí nén được cấp vào một bên của cơ cấu điều khiển, van sẽ mở, và khi khí nén được cấp vào bên còn lại, van sẽ đóng. Loại này cung cấp khả năng điều khiển chính xác hơn và không cần lò xo hồi lại, thích hợp cho các ứng dụng yêu cầu điều khiển linh hoạt và chính xác.
3. Van Bướm Wafer Điều Khiển Khí Nén Inox
Van bướm Wafer inox điều khiển khí nén được chế tạo từ thép không gỉ, cung cấp khả năng chống ăn mòn và chống oxy hóa cao. Đây là lựa chọn phổ biến trong các ứng dụng xử lý hóa chất, nước biển, và các môi trường có tính ăn mòn. Inox có khả năng chịu nhiệt độ và áp suất cao, phù hợp cho các ứng dụng công nghiệp nặng.
4. Van Bướm Wafer Thép Điều Khiển Khí Nén
Van bướm Wafer điều khiển khí nén thép được làm từ thép carbon, có khả năng chịu áp suất và nhiệt độ cao. Loại này thường được sử dụng trong các hệ thống công nghiệp nặng và các ứng dụng yêu cầu độ bền cao. Thép có thể được phủ lớp bảo vệ để chống ăn mòn, nhưng không hiệu quả bằng inox trong môi trường ăn mòn mạnh.
5. Van Bướm Wafer Nhựa Điều Khí Nén
Van bướm nhựa wafer điều khiển khí nén thường được làm từ PVC, CPVC, hoặc PP, nhẹ hơn và dễ lắp đặt hơn so với các vật liệu kim loại. Loại này được sử dụng trong các ứng dụng có môi trường không ăn mòn hoặc môi trường nhẹ. Nhựa có chi phí thấp hơn và khả năng chống hóa chất tốt, nhưng không phù hợp với các điều kiện nhiệt độ và áp suất cao.
V. Ứng dụng van bướm wafer điều khiển khí nén
Van bướm wafer điều khiển khí nén có nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ vào khả năng điều khiển dòng chảy chính xác và tính linh hoạt trong hoạt động. Dưới đây là một số ứng dụng phổ biến của loại van này:
Ngành Công Nghiệp Hóa Chất
- Điều khiển dòng chảy hóa chất: Van bướm wafer điều khiển khí nén được sử dụng để kiểm soát và điều chỉnh lưu lượng hóa chất trong các hệ thống xử lý hóa chất. Chúng có khả năng chống ăn mòn tốt, đặc biệt khi được chế tạo từ inox hoặc nhựa đặc biệt.
- Quản lý môi trường: Van bướm cũng được sử dụng trong các hệ thống quản lý chất thải hóa chất và xử lý nước thải, giúp điều chỉnh dòng chảy của các chất thải và hóa chất.
Ngành Công Nghiệp Thực Phẩm và Đồ Uống
- Điều chỉnh quy trình sản xuất: Trong ngành công nghiệp thực phẩm và đồ uống, van bướm wafer điều khiển khí nén được sử dụng để kiểm soát các quy trình như pha chế, đóng gói và vận chuyển nguyên liệu hoặc sản phẩm. Chúng giúp đảm bảo quá trình sản xuất diễn ra trơn tru và hiệu quả.
- Xử lý nước và chất lỏng: Van bướm thường được sử dụng trong các hệ thống xử lý nước và các chất lỏng khác trong ngành thực phẩm để điều chỉnh lưu lượng và áp suất.
Ngành Công Nghiệp Năng Lượng
- Hệ thống cấp nước và khí: Trong ngành năng lượng, van bướm wafer điều khiển khí nén được sử dụng trong các hệ thống cấp nước, khí, và hơi, giúp điều chỉnh dòng chảy của các chất trong các nhà máy điện và cơ sở năng lượng.
- Điều khiển dòng chảy trong hệ thống khí nén: Van bướm điều khiển khí nén cũng được sử dụng trong các hệ thống khí nén của nhà máy để điều chỉnh và kiểm soát lưu lượng khí nén.
Ngành Công Nghiệp Dầu Khí
- Quản lý dòng chảy: Trong ngành dầu khí, van bướm wafer điều khiển khí nén được sử dụng để điều chỉnh dòng chảy của dầu, khí và các sản phẩm phụ. Chúng cung cấp khả năng điều khiển chính xác và đáng tin cậy trong các điều kiện áp suất và nhiệt độ cao.
- Hệ thống phân phối và vận chuyển: Van bướm được sử dụng trong các hệ thống phân phối và vận chuyển dầu khí để đảm bảo việc điều chỉnh dòng chảy diễn ra hiệu quả và an toàn.
Ngành Xây Dựng và Cấp Thoát Nước
- Hệ thống cấp nước: Van bướm wafer điều khiển khí nén được sử dụng trong các hệ thống cấp nước và hệ thống chữa cháy để điều chỉnh lưu lượng nước và đảm bảo hoạt động của hệ thống.
- Xử lý nước thải: Trong các hệ thống xử lý nước thải, van bướm giúp kiểm soát dòng chảy của nước thải qua các giai đoạn xử lý khác nhau.
VI. Ưu điểm và nhược điểm của van bướm wafer điều khiển điện
Ưu Điểm của Van Bướm Wafer Điều Khiển Khí Nén
- Kích Thước Nhỏ và Tiết Kiệm Không Gian: Van bướm wafer thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào các hệ thống ống dẫn, đặc biệt trong các ứng dụng có không gian hạn chế.
- Chi Phí Thấp: So với các loại van khác như van cầu hay van bi, van bướm wafer thường có chi phí thấp hơn, cả về giá mua lẫn chi phí lắp đặt và bảo trì.
- Khả Năng Điều Khiển Chính Xác: Với bộ điều khiển khí nén, van bướm wafer có khả năng điều chỉnh chính xác dòng chảy và áp suất, phù hợp cho các ứng dụng yêu cầu kiểm soát lưu lượng và áp suất chính xác.
- Dễ Dàng Lắp Đặt và Tháo Rời: Thiết kế wafer cho phép van được lắp đặt giữa hai mặt bích của đường ống mà không cần bích lắp ghép lớn, giúp việc lắp đặt và bảo trì trở nên đơn giản và nhanh chóng.
- Khả Năng Chịu Ăn Mòn Tốt: Với các vật liệu chế tạo như inox, đồng, và nhựa đặc biệt, van bướm wafer có khả năng chống ăn mòn cao, phù hợp với các môi trường khắc nghiệt như hóa chất, nước biển, và các môi trường ăn mòn khác.
Nhược Điểm của Van Bướm Wafer Điều Khiển Khí Nén
- Khả Năng Chịu Áp Suất Hạn Chế: Mặc dù van bướm wafer có thể chịu áp suất tốt, nhưng chúng thường không phù hợp với các ứng dụng yêu cầu áp suất rất cao. Đối với áp suất quá cao, các loại van như van bi hoặc van cầu có thể là lựa chọn tốt hơn.
- Hiệu Suất Kém Trong Các Điều Kiện Môi Trường Đặc Biệt: Trong môi trường có chất rắn lớn hoặc môi trường bẩn, van bướm có thể gặp khó khăn trong việc giữ cho cơ cấu hoạt động trơn tru và hiệu quả. Điều này có thể dẫn đến giảm tuổi thọ và hiệu suất của van.
- Khả Năng Rò Rỉ: Mặc dù van bướm wafer có khả năng chống rò rỉ tốt, nhưng trong một số trường hợp, nếu không được bảo trì đúng cách, có thể xảy ra hiện tượng rò rỉ ở các vị trí làm kín, đặc biệt là trong các ứng dụng yêu cầu độ kín cao.
VII. Báo giá sản phẩm van bướm wafer điều khiển khí nén
Với các kích cỡ đa dạng, van bướm wafer của chúng tôi phù hợp cho nhiều hệ thống đường ống và môi trường làm việc, bao gồm nước, xăng dầu, hóa chất và khí nén. Sản phẩm có sẵn nhiều tùy chọn điều khiển như tay quay, tay gạt, và các hệ thống điều khiển bằng điện hoặc khí nén, đáp ứng nhu cầu đa dạng của khách hàng.
Để biết thêm thông tin chi tiết về giá cả và các ưu đãi hiện có, xin vui lòng liên hệ với chúng tôi qua Hotline 0823.18.12.18 hoặc email Thietbidients97@gmail.com. Chúng tôi luôn sẵn sàng cung cấp tư vấn và hỗ trợ để đảm bảo quý khách có được sản phẩm phù hợp nhất với nhu cầu của mình.
