Van bướm nhựa điều khiển khí nén

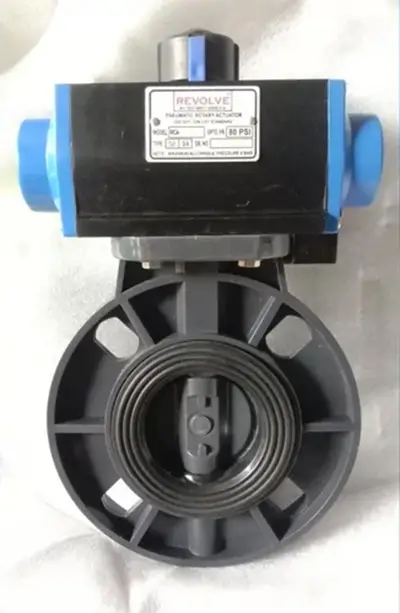

I. Giới thiệu về Van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là một trong những dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống dẫn nước, hóa chất, dung dịch có tính ăn mòn hoặc môi trường đặc thù cần vật liệu chống oxy hóa. Khác với các loại van bướm làm bằng gang, thép hoặc inox, dòng van này sử dụng nhựa kỹ thuật (như PVC, UPVC, CPVC, PVDF) làm thân và đĩa van, nhờ vậy có khả năng chống ăn mòn vượt trội và giá thành rẻ hơn.

Điểm đặc biệt của loại van này nằm ở cơ cấu truyền động. Thay vì thao tác bằng tay gạt hay tay quay, van bướm nhựa được gắn thêm bộ điều khiển khí nén, giúp đóng mở tự động nhờ nguồn khí nén từ 3 – 8 bar. Điều này làm tăng tính tiện lợi, tiết kiệm nhân công, đảm bảo độ chính xác và an toàn trong vận hành.

II. Cấu tạo và Nguyên lý hoạt động

1. Cấu tạo của van bướm nhựa điều khiển khí nén

Một bộ van bướm nhựa điều khiển khí nén thường bao gồm hai phần chính: thân van bướm nhựa và bộ truyền động khí nén.

Thân van bướm nhựa:

• Làm từ nhựa PVC, UPVC, CPVC hoặc PVDF.
• Gồm các chi tiết: thân van, đĩa van (cánh bướm), gioăng làm kín EPDM/PTFE, trục van thép không gỉ hoặc nhựa gia cường.
• Thiết kế dạng wafer (lắp kẹp giữa hai mặt bích), hoặc lug (có tai bắt bulong).

Bộ điều khiển khí nén:

• Vỏ bằng hợp kim nhôm sơn tĩnh điện, nhẹ và bền.
• Bên trong gồm piston, lò xo, trục truyền động.
• Có 2 dạng chính: tác động đơn (spring return) và tác động kép (double acting).

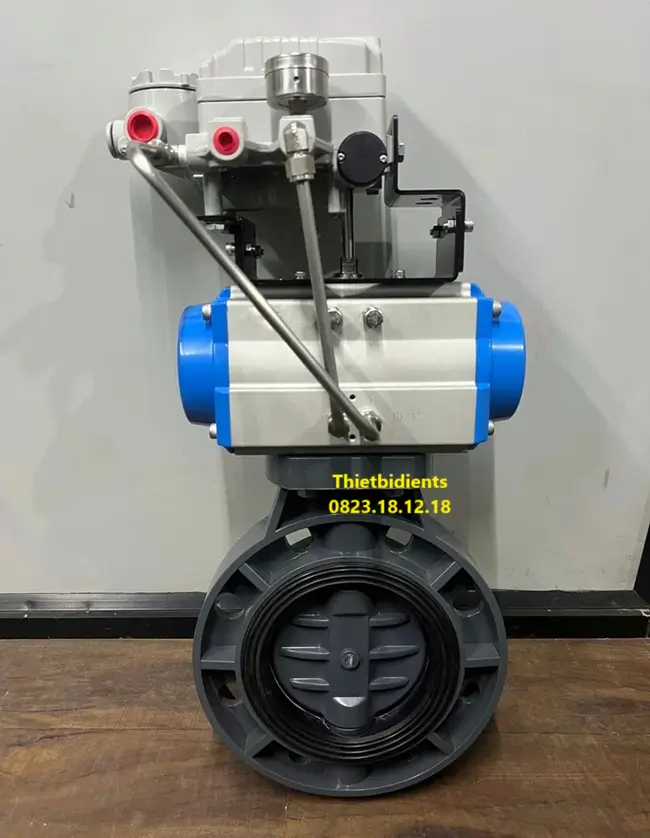

• Có thể lắp thêm phụ kiện: công tắc giới hạn, bộ định vị, van điện từ khí nén, bộ lọc khí…

2. Nguyên lý hoạt động của van bướm nhựa điều khiển khí nén

Nguyên lý hoạt động của van dựa trên áp lực khí nén cấp vào bộ truyền động. Khi khí nén đi vào khoang xy lanh, piston dịch chuyển, tạo ra lực xoắn tác động lên trục van, từ đó làm đĩa van quay một góc 90°. Nhờ vậy van có thể đóng hoàn toàn, mở hoàn toàn hoặc điều tiết dòng chảy theo góc mở mong muốn.

Trong loại tác động kép, van chỉ hoạt động khi cấp khí vào cả hai phía: khí nén đẩy piston đóng – mở luân phiên. Còn với loại tác động đơn, khí nén chỉ cần cấp vào một chiều để mở van, khi ngừng cấp, lò xo sẽ tự động đẩy về vị trí đóng. Điều này giúp tăng độ an toàn trong các hệ thống yêu cầu van tự động đóng khi mất khí.

III. Thông số kỹ thuật van bướm nhựa điều khiển khí nén

• Kích thước : DN50 – DN400 (2 inch – 16 inch)
• Vật liệu thân : PVC, UPVC, CPVC, PVDF
• Vật liệu đĩa : PVC, CPVC, UPVC, PVDF
• Vật liệu gioăng : EPDM, PTFE, Viton
• Áp lực làm việc : PN10 – PN16 (10 – 16 bar)
• Nhiệt độ làm việc : -10°C đến 80°C (tùy vật liệu có thể lên tới 120°C)
• Kiểu kết nối : Wafer hoặc Lug (lắp giữa 2 mặt bích)
• Bộ truyền động : Khí nén tác động đơn hoặc tác động kép
• Áp lực khí nén cấp : 3 – 8 bar
• Thời gian đóng/mở : 1 – 2 giây/lần
• Tiêu chuẩn lắp đặt : ISO5211, DIN, JIS, ANSI

IV. Các loại van bướm nhựa điều khiển khí nén phổ biến hiện nay

1. Van bướm nhựa PVC điều khiển khí nén

• Được chế tạo từ nhựa PVC có khả năng chống ăn mòn tốt, đặc biệt phù hợp với môi trường nước sạch, nước thải, hóa chất nhẹ.
• Ưu điểm: giá thành rẻ, trọng lượng nhẹ, dễ lắp đặt.
• Ứng dụng: hệ thống cấp thoát nước, xử lý nước thải, bể bơi, hệ thống ống dẫn hóa chất loãng.

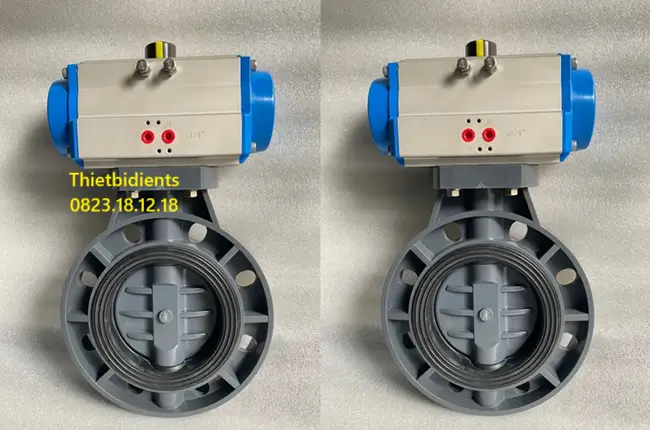

2. Van bướm nhựa UPVC điều khiển khí nén

• UPVC (Unplasticized PVC) có độ bền cơ học cao, chịu được áp lực lớn hơn PVC thường.
• Ưu điểm: độ bền cao, chống ăn mòn, không bị biến dạng trong môi trường nước nóng đến 60°C.
• Ứng dụng: công nghiệp hóa chất, hệ thống xử lý nước tinh khiết, ngành thực phẩm và đồ uống.

3. Van bướm nhựa CPVC điều khiển khí nén

• CPVC (Chlorinated PVC) có khả năng chịu nhiệt và hóa chất tốt hơn PVC và UPVC.
• Ưu điểm: chịu nhiệt lên tới ~90°C, phù hợp môi trường có tính ăn mòn mạnh.
• Ứng dụng: hệ thống dẫn axit, kiềm, dung môi hóa chất nồng độ cao.

4. Van bướm nhựa PVDF điều khiển khí nén

• Được làm từ nhựa PVDF (Polyvinylidene Fluoride), dòng cao cấp với khả năng chịu hóa chất và nhiệt độ vượt trội.
• Ưu điểm: chống chịu gần như tất cả các loại hóa chất công nghiệp, chịu nhiệt cao ~120°C.
• Ứng dụng: ngành dược phẩm, sản xuất hóa chất đặc thù, hệ thống xử lý nước siêu tinh khiết.

5. Van bướm nhựa điều khiển khí nén kiểu wafer

• Kiểu kết nối wafer (lắp kẹp giữa hai mặt bích) đơn giản, gọn nhẹ.
• Ưu điểm: lắp đặt nhanh, giá thành hợp lý.
• Ứng dụng: phổ biến trong hầu hết các hệ thống ống nhựa, từ nước đến hóa chất.

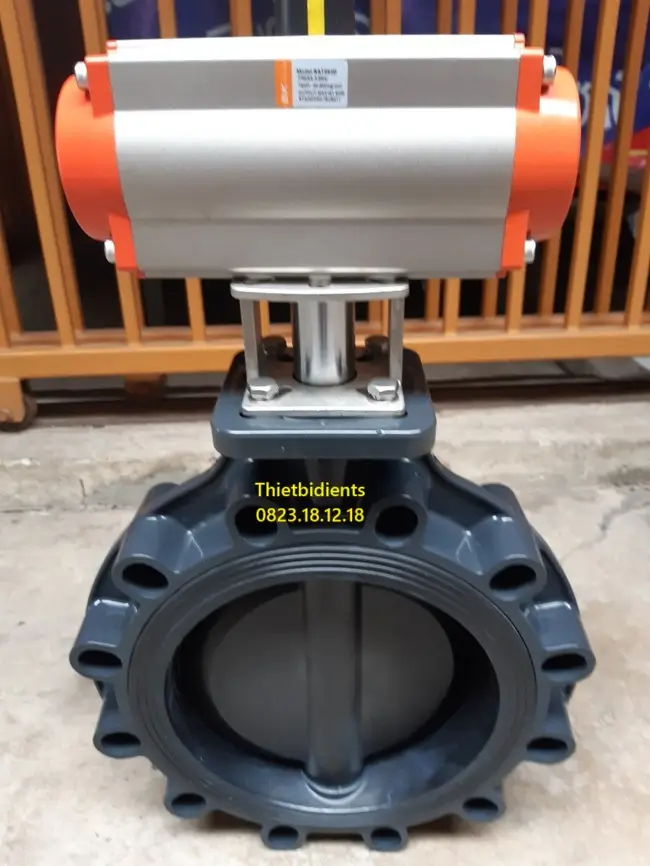

6. Van bướm nhựa điều khiển khí nén kiểu lug

• Có tai bắt bulong (lug type), giúp cố định chắc chắn, có thể tháo rời một bên đường ống mà không ảnh hưởng đến bên còn lại.
• Ưu điểm: độ an toàn cao, dễ bảo trì.
• Ứng dụng: hệ thống hóa chất, nhà máy xử lý nước công nghiệp, khu công nghiệp.

V. Ứng dụng van bướm nhựa điều khiển khí nén

• Hệ thống cấp thoát nước: Van bướm nhựa điều khiển khí nén thường được lắp đặt trong các đường ống cấp nước sạch, thoát nước thải hoặc tái sử dụng nước. Nhờ khả năng đóng mở nhanh và điều khiển tự động, van giúp quá trình vận hành hệ thống trở nên thuận tiện và an toàn hơn, đặc biệt trong các nhà máy xử lý nước và khu công nghiệp.
• Ngành hóa chất: Với khả năng chống ăn mòn và chịu được nhiều loại axit, kiềm, dung môi, van bướm nhựa khí nén là lựa chọn lý tưởng cho các hệ thống vận chuyển hóa chất. Đặc biệt, các loại van nhựa CPVC và PVDF có thể đáp ứng môi trường hóa chất nồng độ cao và nhiệt độ khắc nghiệt.
• Ngành thực phẩm và đồ uống: Trong các nhà máy chế biến thực phẩm, đồ uống, nước giải khát, van bướm nhựa khí nén được sử dụng để kiểm soát dòng chảy của nước tinh khiết, dung dịch đường, siro hoặc các chất phụ gia. Loại van này đảm bảo an toàn vệ sinh và không gây ô nhiễm sản phẩm.
• Hệ thống xử lý nước thải: Van bướm nhựa khí nén có thể hoạt động tốt trong môi trường nước thải có chứa tạp chất hoặc hóa chất ăn mòn. Nhờ tính năng điều khiển tự động, van giúp tối ưu hóa quy trình xử lý, giảm sự can thiệp thủ công và nâng cao hiệu quả quản lý.
• Ngành dược phẩm và y tế: Trong sản xuất dược phẩm và hóa chất đặc thù, van bướm nhựa khí nén (đặc biệt là loại PVDF) được ứng dụng nhờ khả năng chống ăn mòn cao và phù hợp với các tiêu chuẩn nghiêm ngặt về an toàn và vệ sinh.
• Hệ thống bể bơi, công viên nước: Nhờ khả năng chống clo và hóa chất tẩy rửa, van bướm nhựa điều khiển khí nén thường được dùng trong hệ thống bơm, lọc và tuần hoàn nước hồ bơi, công viên nước.
• Ngành nuôi trồng thủy sản: Trong các trại nuôi cá, tôm, van bướm nhựa khí nén được sử dụng để điều tiết dòng nước, đảm bảo cung cấp đủ oxy và duy trì môi trường sống ổn định cho thủy sản.

VI. Mua van bướm nhựa điều khiển khí nén ở đâu uy tín, giá rẻ

Để mua được van bướm nhựa điều khiển khí nén chính hãng, chất lượng cao với giá tốt, khách hàng nên lựa chọn những đơn vị phân phối uy tín. Trong đó, Công ty ThietbidienTS là địa chỉ được nhiều khách hàng tin tưởng nhờ:

• Hàng nhập khẩu chính hãng, đầy đủ chứng chỉ CO, CQ.
• Kho hàng luôn sẵn số lượng lớn, giao hàng nhanh toàn quốc.
• Giá thành cạnh tranh, chiết khấu tốt cho dự án lớn.
• Đội ngũ kỹ thuật hỗ trợ tư vấn lắp đặt, bảo trì chuyên nghiệp.
