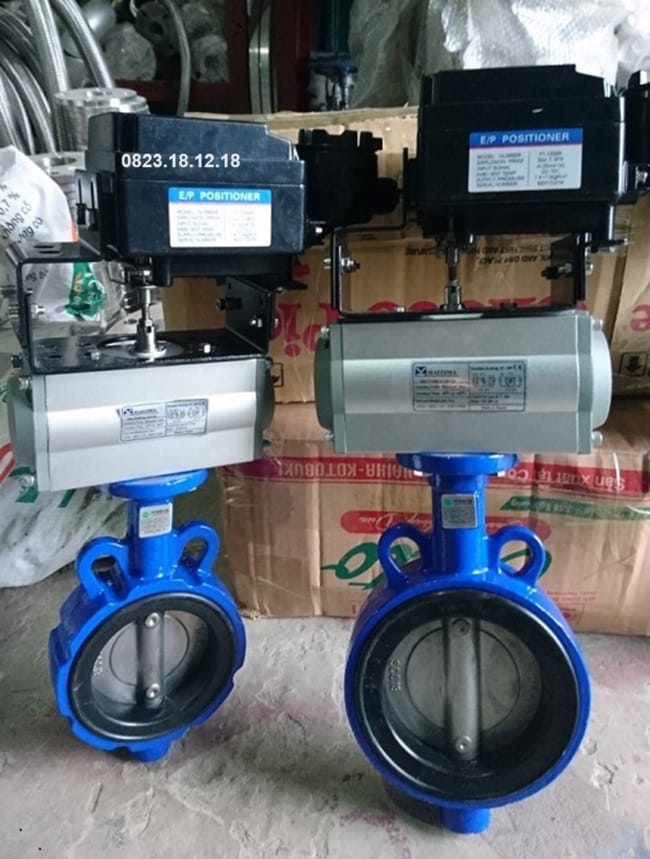

Van bướm điều khiển khí nén tuyến tính

I. Van bướm điều khiển khí nén tuyến tính là gì?

Van bướm điều khiển khí nén tuyến tính là một thiết bị điều khiển tự động được sử dụng để quản lý lưu lượng chất lỏng hoặc khí trong hệ thống ống dẫn. Khác với các loại van bướm điều khiển khí nén ON/OFF, van bướm tuyến tính có khả năng điều chỉnh mức độ mở của van theo cách chính xác, cho phép kiểm soát lưu lượng hoặc áp suất một cách tinh vi thay vì chỉ mở hoặc đóng hoàn toàn.

Van bướm điều khiển khí nén tuyến tính được sử dụng để điều chỉnh chính xác lưu lượng và áp suất trong nhiều ngành công nghiệp. Nó giúp kiểm soát hóa chất trong sản xuất, điều chỉnh nguyên liệu trong thực phẩm và đồ uống, quản lý nước trong hệ thống cấp nước và xử lý thải, cũng như điều chỉnh chất lỏng trong sản xuất dược phẩm.

MỘT SỐ LOẠI VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN TUYẾN TÍNH PHỔ BIẾN

• Van bướm inox điều khiển khí nén tuyến tính

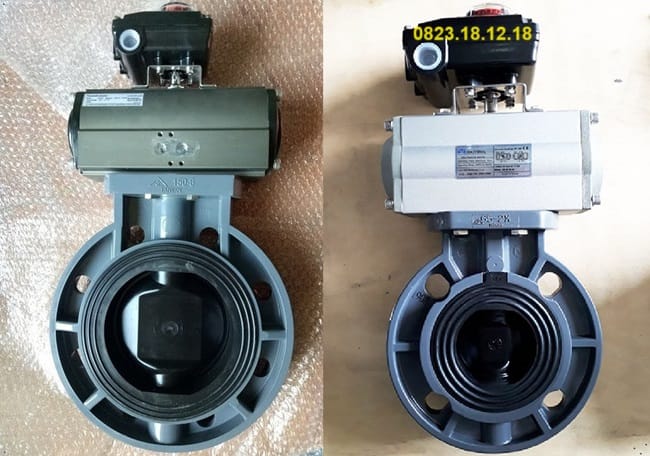

• Van bướm nhựa điều khiển khí nén tuyến tính

• Van bướm gang điều khiển khí nén tuyến tính

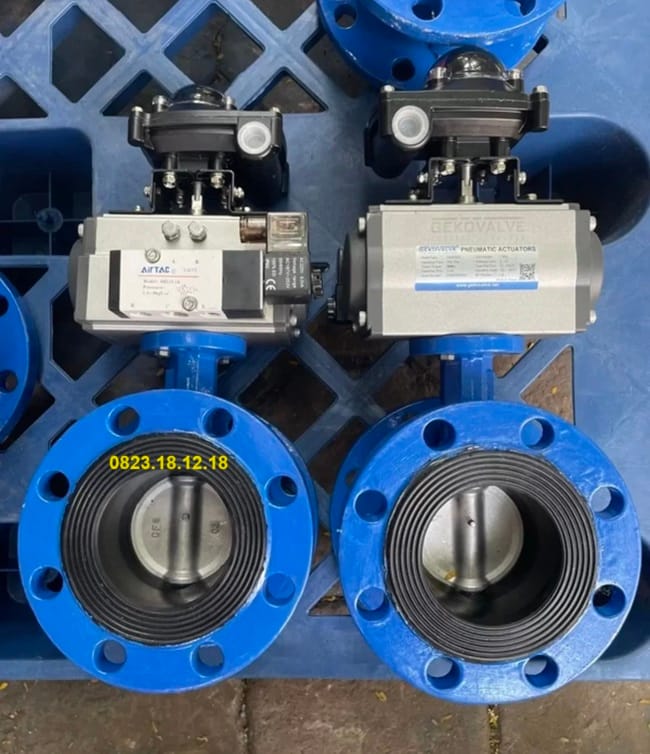

• Van bướm hai mặt bích điều khiển khí nén tuyến tính

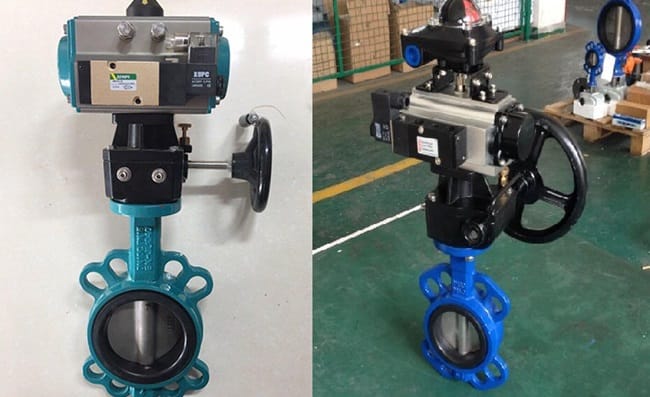

• Van bướm điều khiển khí nén tuyến tính có tay quay

II. Thông số kỹ thuật của van bướm điều khiển khí nén tuyến tính

THÔNG SỐ KỸ THUẬT:

• Kích Thước: Từ DN50 đến DN1200 hoặc theo yêu cầu của hệ thống.
• Vật Liệu Thân Van: Thép, inox, nhựa (PVC, UPVC, CPVC)…
• Vật Liệu Đĩa Van: Thép, inox, nhựa, hợp kim.
• Áp Suất Làm Việc: Từ PN10 đến PN16 hoặc cao hơn tùy theo thiết kế.
• Nhiệt Độ Làm Việc: Thường từ -10°C đến 150°C, có thể cao hơn đối với một số vật liệu đặc biệt.
• Bộ Truyền Động Khí Nén: Cung cấp khí nén với áp suất từ 3-8 bar (hoặc theo yêu cầu).
• Góc Mở: Từ 0° đến 90°, với khả năng điều chỉnh chính xác.
• Cấp Độ Bảo Vệ: IP65, IP67
• Tính Năng Điều Khiển: Điều chỉnh tuyến tính, có thể tích hợp cảm biến và bộ điều khiển tự động.
• Xuất xứ: Hàn Quốc, malaysia, Đài Loan,….
• Bảo hành 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén tuyến tính

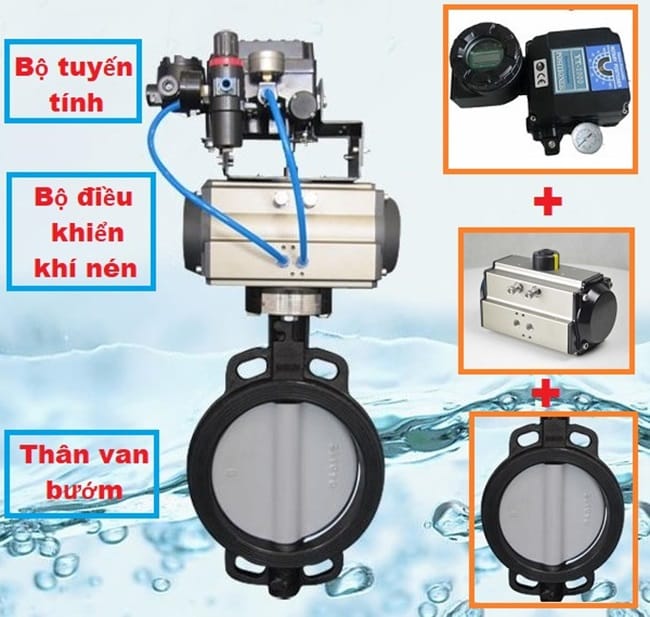

1. Cấu tạo của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính bao gồm các thành phần chính sau:

• Thân Van: Thường làm bằng thép, inox, hoặc nhựa, cung cấp cấu trúc chắc chắn và bền bỉ. Chứa đĩa van và hỗ trợ lắp đặt vào hệ thống ống.
• Đĩa Van: Thép, inox, hoặc nhựa… Được lắp trên trục và xoay để điều chỉnh mức độ mở của van, từ đó kiểm soát lưu lượng chất lỏng hoặc khí.
• Trục Van: Thường là thép hoặc inox. Kết nối giữa đĩa van và bộ truyền động, truyền động điều chỉnh từ bộ truyền động đến đĩa van.
• Bộ Truyền Động Khí Nén: Bao gồm xi lanh khí nén và piston. Nhận khí nén và tạo ra chuyển động tuyến tính để điều chỉnh vị trí của trục van.
• Gioăng Làm Kín: Teflon, EPDM, Viton, hoặc các chất liệu khác. Đảm bảo van kín hoàn toàn, ngăn ngừa rò rỉ chất lỏng hoặc khí khi van đóng.
• Nắp Van: Thường làm bằng thép, inox, hoặc nhựa. Bảo vệ các thành phần bên trong và tạo điều kiện lắp đặt, bảo trì.
• Bộ Điều Khiển và Cảm Biến: Có thể được tích hợp để điều chỉnh chính xác và giám sát hoạt động của van.

2. Nguyên lý hoạt động của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính hoạt động dựa trên nguyên lý sử dụng khí nén để điều chỉnh chính xác mức độ mở của van, từ đó kiểm soát lưu lượng và áp suất trong hệ thống ống dẫn. Khi khí nén được cấp vào bộ truyền động, piston trong bộ truyền động di chuyển theo chiều tuyến tính. Sự chuyển động của piston này truyền động qua trục van, làm thay đổi góc mở của đĩa van. Đĩa van có thể được điều chỉnh ở nhiều mức độ khác nhau, từ hoàn toàn đóng đến hoàn toàn mở, cho phép kiểm soát lưu lượng chất lỏng hoặc khí qua van với độ chính xác cao. Nguyên lý hoạt động này giúp van điều chỉnh một cách linh hoạt và chính xác, đáp ứng yêu cầu của các ứng dụng công nghiệp khác nhau.

IV. Ưu điểm và nhược điểm của van bướm điều khiển khí nén tuyến tính

1. Ưu điểm của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính mang lại nhiều ưu điểm nổi bật, bao gồm:

• Điều Chỉnh Chính Xác: Cho phép kiểm soát chính xác mức độ mở của van, từ đó điều chỉnh lưu lượng và áp suất với độ chính xác cao.
• Khả Năng Đáp Ứng Nhanh: Đáp ứng nhanh chóng với sự thay đổi trong khí nén, giúp điều chỉnh lưu lượng một cách hiệu quả và linh hoạt.
• Độ Bền Cao: Thường được làm từ các vật liệu chịu áp lực cao và có khả năng chống ăn mòn, đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt.
• Tiết Kiệm Năng Lượng: Hoạt động hiệu quả với khí nén, giúp giảm tiêu tốn năng lượng so với các hệ thống điều khiển khác.
• Tích Hợp Dễ Dàng: Có thể dễ dàng tích hợp vào hệ thống điều khiển tự động, giúp tối ưu hóa quy trình và giảm thiểu sự can thiệp của con người.
• Khả Năng Chịu Được Điều Kiện Khắc Nghiệt: Thích hợp cho các ứng dụng yêu cầu làm việc trong điều kiện nhiệt độ và áp suất cao hoặc môi trường ăn mòn.
• Bảo Trì Dễ Dàng: Các bộ phận chính của van có thiết kế dễ dàng bảo trì và thay thế khi cần thiết.

2. Nhược điểm của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính mặc dù có nhiều ưu điểm, nhưng cũng có một số nhược điểm cần lưu ý:

• Chi Phí Cao: So với các loại van cơ bản khác, van bướm điều khiển khí nén tuyến tính có chi phí đầu tư ban đầu cao hơn do sự tích hợp của bộ truyền động khí nén và các thành phần điều khiển.
• Yêu Cầu Khí Nén: Cần nguồn khí nén liên tục và ổn định để hoạt động. Nếu hệ thống khí nén gặp sự cố hoặc không đủ áp suất, van sẽ không hoạt động đúng cách.
• Bảo Trì và Sửa Chữa: Mặc dù các bộ phận chính dễ bảo trì, nhưng việc bảo trì bộ truyền động khí nén có thể phức tạp và tốn thời gian hơn so với các loại van cơ bản.
• Kích Thước và Trọng Lượng: Van bướm điều khiển khí nén tuyến tính có thể lớn và nặng hơn so với các loại van cơ bản, điều này có thể gây khó khăn trong việc lắp đặt trong không gian hạn chế.

V. Ứng dụng thực tế của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp nhờ khả năng điều chỉnh chính xác lưu lượng và áp suất. Dưới đây là một số ứng dụng thực tế của loại van này:

1. Ngành Công Nghiệp Hóa Chất: Van bướm điều khiển khí nén tuyến tính giúp điều chỉnh lưu lượng hóa chất trong các quy trình sản xuất, pha chế, và xử lý. Khả năng điều chỉnh chính xác của van đảm bảo rằng hóa chất được cung cấp đúng tỷ lệ và tốc độ, từ đó duy trì chất lượng sản phẩm và bảo đảm an toàn trong các quy trình hóa học. Điều này cũng giúp giảm thiểu lãng phí và bảo vệ các thiết bị khỏi bị hư hỏng do dòng chảy không ổn định.
2. Ngành Thực Phẩm và Đồ Uống: Trong các nhà máy chế biến thực phẩm và đồ uống, van bướm điều khiển khí nén tuyến tính quản lý lưu lượng nguyên liệu và thành phẩm trong dây chuyền sản xuất. Sự điều chỉnh chính xác giúp duy trì chất lượng sản phẩm, đảm bảo rằng các thành phần được trộn lẫn đúng tỷ lệ và các sản phẩm cuối cùng đạt tiêu chuẩn chất lượng cao. Điều này cũng góp phần tối ưu hóa quy trình sản xuất, giảm thiểu lãng phí và tiết kiệm chi phí.
3. Ngành Xử Lý Nước: Van bướm điều khiển khí nén tuyến tính được sử dụng để kiểm soát lưu lượng nước trong các hệ thống cấp nước và xử lý nước thải. Trong các hệ thống cấp nước, van giúp điều chỉnh lượng nước cung cấp cho các khu vực khác nhau, đảm bảo phân phối đều và hiệu quả. Trong các hệ thống xử lý nước thải, van giúp kiểm soát lưu lượng nước thải qua các giai đoạn xử lý, từ đó duy trì hiệu suất hoạt động của hệ thống và đảm bảo rằng nước thải được xử lý đạt tiêu chuẩn môi trường.
4. Ngành Dược Phẩm: Trong ngành dược phẩm, van bướm điều khiển khí nén tuyến tính được sử dụng để điều chỉnh lưu lượng các chất lỏng tinh khiết trong quy trình sản xuất thuốc. Sự chính xác trong điều chỉnh lưu lượng là rất quan trọng để duy trì chất lượng và hiệu quả của sản phẩm dược phẩm. Van giúp kiểm soát dòng chảy của các thành phần thuốc, đảm bảo rằng các công thức chế tạo được thực hiện đúng cách và các sản phẩm cuối cùng đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.
5. Ngành Năng Lượng: Van bướm điều khiển khí nén tuyến tính được sử dụng trong các hệ thống truyền tải và phân phối năng lượng, bao gồm cả dầu khí và năng lượng tái tạo. Trong các hệ thống truyền tải dầu khí, van giúp điều chỉnh lưu lượng và áp suất của các chất lỏng hoặc khí được truyền tải qua các ống dẫn. Điều này giúp duy trì hiệu suất hoạt động của hệ thống và bảo đảm an toàn trong quá trình truyền tải.
6. Hệ Thống HVAC (Sưởi Ấm, Thông Gió và Điều Hòa Không Khí): Van bướm điều khiển khí nén tuyến tính đóng vai trò quan trọng trong việc điều chỉnh lưu lượng không khí và nước trong các hệ thống điều hòa không khí và sưởi ấm. Van giúp kiểm soát lượng không khí hoặc nước được phân phối đến các khu vực khác nhau trong tòa nhà, đảm bảo rằng môi trường làm việc hoặc sinh hoạt luôn thoải mái và tiết kiệm năng lượng.

VI. Báo giá sản phẩm van bướm điều khiển khí nén tuyến tính

Giá bán của sản phẩm phụ thuộc vào kích thước, áp suất làm việc, vật liệu chế tạo và các tùy chọn khác. Để nhận được báo giá nhanh chóng và chính xác nhất, vui lòng liên hệ với đội ngũ kinh doanh của chúng tôi qua Hotline 0823.18.12.18 hoặc email Thietbidient97@gmail.com. Chúng tôi sẽ cung cấp cho quý khách hàng những thông tin chi tiết về giá cả và chương trình ưu đãi nhất.
