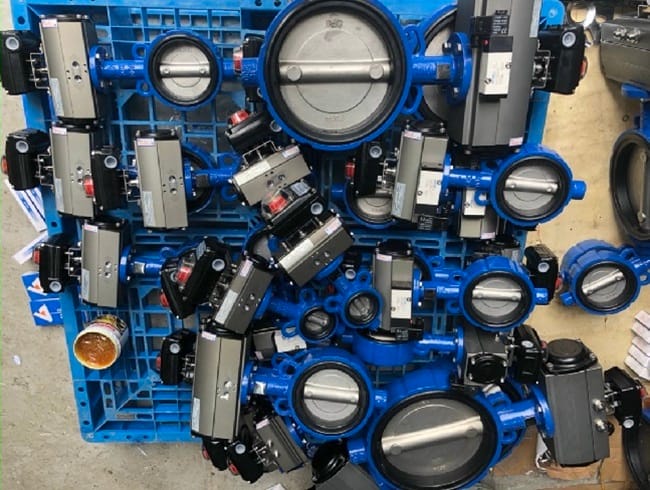

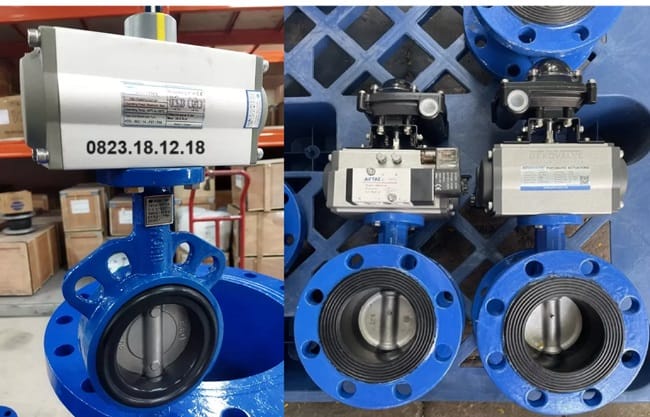

Van bướm thép điều khiển khí nén

I. Van bướm thép điều khiển khí nén là gì?

Van bướm thép điều khiển khí nén là loại van bướm được làm từ chất liệu thép và được điều khiển bằng hệ thống khí nén. Van này có thiết kế đơn giản, gồm một đĩa (disc) xoay quanh trục (shaft) để mở hoặc đóng dòng chảy. Khi khí nén được cung cấp vào bộ truyền động (actuator), đĩa sẽ xoay để cho phép hoặc ngăn chặn lưu chất (như nước, khí, hóa chất) chảy qua van.

Van bướm thép khí nén thường được sử dụng trong các hệ thống công nghiệp yêu cầu kiểm soát dòng chảy chính xác và an toàn, như trong các hệ thống dẫn nước, khí nén, hơi nóng, dầu và các loại hóa chất khác. Nó thích hợp cho các môi trường có nhiệt độ và áp suất cao.

II. Thông số kỹ thuật của van bướm thép điều khiển khí nén

THÔNG SỐ KỸ THUẬT CHUNG:

• Kích thước van (Size): DN50 đến DN1200 (2 inch đến 48 inch).
• Thân van (Body): Thép carbon (Carbon Steel – WCB), Thép không gỉ (Stainless Steel – CF8, CF8M).
• Đĩa van (Disc): Thép không gỉ (Stainless Steel 304, 316), Thép carbon mạ, hoặc hợp kim đặc biệt.
• Trục (Shaft): Thép không gỉ (Stainless Steel 304, 316).
• Gioăng làm kín (Seat): EPDM, NBR, PTFE (Teflon), Viton.
• Kiểu kết nối: Wafer (Lắp kẹp giữa hai mặt bích), Lug (Loại mặt bích), Flanged (Lắp bích).
• Áp lực làm việc: 10 bar, 16 bar, 25 bar. ANSI Class 150, 300.
• Nhiệt độ làm việc: -29°C đến 200°C
• Áp lực khí nén: 3 đến 8 bar.
• Cơ chế: tác động đơn hoặc Tác động kép.
• Tiêu chuẩn bảo vệ: IP67 (Chống bụi và nước).
• Chức năng điều khiển: ON/OFF: Điều khiển đóng/mở hoàn toàn hoặc Tuyến tính (Modulating): Điều khiển đóng/mở theo phần trăm hoặc điều chỉnh lưu lượng.
• Môi trường làm việc: Nước sạch, nước thải, khí nén, dầu, hơi nước, hóa chất không ăn mòn hoặc ăn mòn nhẹ.
• Mặt bích: ASME B16.5, DIN 2501.
• Tiêu chuẩn sản xuất: ISO 9001.
• Xuất xứ: Thường từ các quốc gia như Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, hoặc Châu Âu.
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm thép điều khiển khí nén

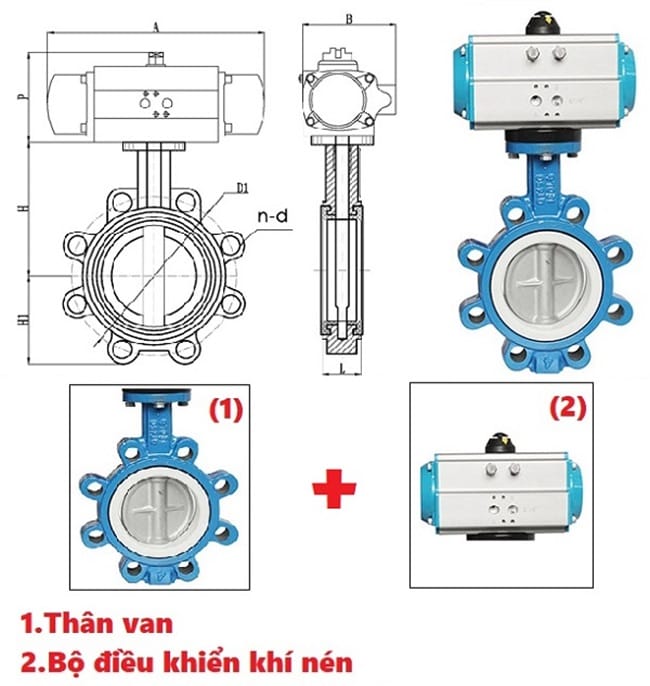

1. Cấu tạo của van bướm thép điều khiển khí nén

Van bướm thép điều khiển bằng khí nén có cấu tạo gồm các thành phần chính sau:

• Thân van có Chất liệu: Thép carbon hoặc thép không gỉ, tạo thành lớp vỏ ngoài bảo vệ các bộ phận bên trong van. Đảm bảo độ bền và khả năng chịu áp lực, chịu nhiệt độ cao, chống ăn mòn trong môi trường làm việc khắc nghiệt.
• Đĩa van: Thép không gỉ hoặc thép carbon mạ. Là bộ phận chính dùng để ngăn hoặc cho phép lưu chất chảy qua van khi quay xung quanh trục. Khi đĩa van nằm song song với dòng chảy, van mở hoàn toàn; khi đĩa van vuông góc với dòng chảy, van đóng hoàn toàn.
• Trục van: Thép không gỉ. Kết nối đĩa van với bộ truyền động khí nén, cho phép đĩa xoay khi có lực tác động từ bộ truyền động.
• Gioăng làm kín: EPDM, NBR, PTFE (Teflon), Viton. Đảm bảo độ kín của van, ngăn chặn rò rỉ lưu chất ra ngoài. Gioăng được lắp quanh đĩa van hoặc bên trong thân van.
• Bộ truyền động khí nén: Hợp kim nhôm hoặc thép không gỉ. Sử dụng áp lực khí nén để tạo lực xoay cho trục van, làm đĩa van xoay để đóng hoặc mở van. Bộ truyền động có thể là tác động đơn hoặc tác động kép:
  • Tác động đơn (Single-acting): Chỉ cần khí nén để mở hoặc đóng van, lực đàn hồi lò xo sẽ đưa van trở về vị trí ban đầu khi ngừng cấp khí.
  • Tác động kép (Double-acting): Cần khí nén để điều khiển cả quá trình mở và đóng van.
• Vòng đệm và gioăng phụ: Tăng cường độ kín khít, đảm bảo không có rò rỉ lưu chất ở các mối nối giữa các thành phần của van.
• Tay quay (Handwheel) hoặc cần gạt (Lever) dự phòng: Cho phép vận hành van thủ công trong trường hợp hệ thống khí nén gặp sự cố hoặc cần điều chỉnh tạm thời.

2. Nguyên lý hoạt động của van bướm thép điều khiển khí nén

Nguyên lý hoạt động của van bướm thép điều khiển khí nén dựa trên việc sử dụng áp lực khí nén để điều khiển chuyển động của đĩa van. Khi hệ thống khí nén được kích hoạt, khí nén sẽ được dẫn vào bộ truyền động khí nén (pneumatic actuator). Áp lực khí nén này tạo ra lực tác động lên trục van, khiến trục xoay và kéo theo đĩa van xoay theo góc 0° đến 90°. Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn, cho phép lưu chất chảy qua. Ngược lại, khi đĩa xoay vuông góc với dòng chảy, van đóng lại, ngăn chặn dòng lưu chất. Tùy thuộc vào cấu hình của bộ truyền động, van có thể hoạt động theo chế độ tác động đơn (single-acting) với sự hỗ trợ của lò xo để tự động trở về vị trí ban đầu hoặc tác động kép (double-acting) khi cần khí nén để mở và đóng van.

IV. Một số loại van bướm thép điều khiển khí nén phổ biến

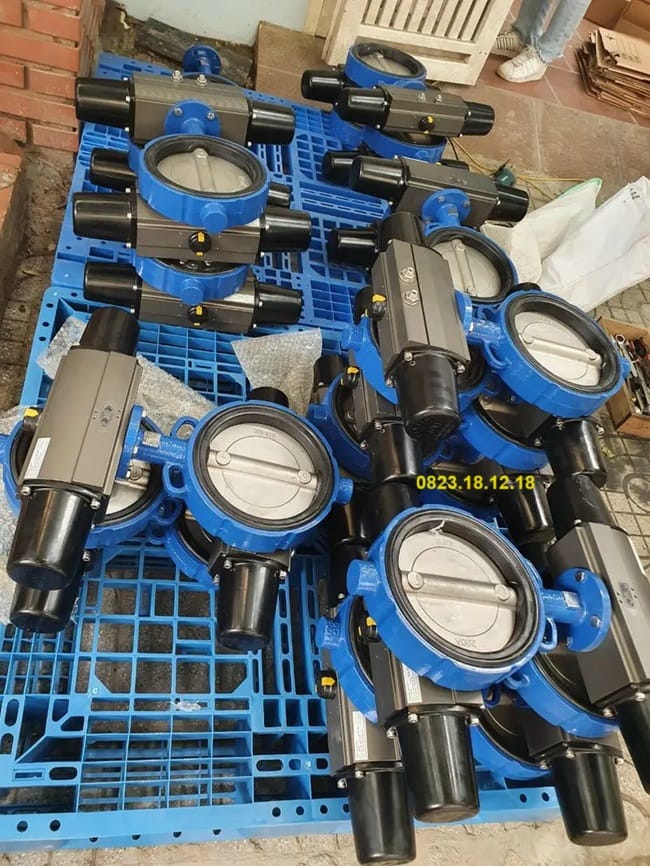

1. Van bướm thép điều khiển khí nén tác động đơn

Van bướm thép điều khiển khí nén tác động đơn là một loại van bướm thân thép sử dụng cơ chế điều khiển bằng khí nén với nguyên tắc tác động đơn. Van sử dụng cơ chế tác động đơn, nghĩa là van chỉ sử dụng khí nén để mở hoặc đóng, và khi khí nén ngừng cấp, lò xo bên trong sẽ đưa van trở về vị trí ban đầu (thường đóng hoặc thường mở). Cơ chế này đảm bảo rằng van sẽ tự động trở về vị trí an toàn (đóng hoặc mở) trong trường hợp mất khí nén, giúp bảo vệ hệ thống khỏi các sự cố không mong muốn.

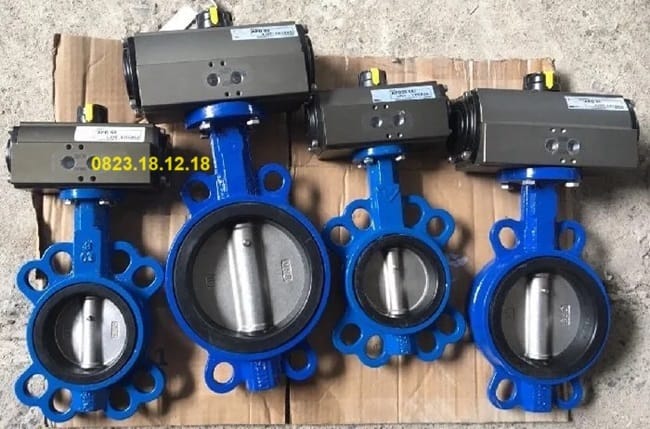

2. Van bướm thép điều khiển khí nén tác động kép

Van bướm thép điều khiển khí nén tác động kép là sử dụng khí nén để điều khiển hoạt động đóng mở, với cơ chế tác động kép. Van bướm tác động kép sử dụng khí nén để điều khiển cả hai chu kỳ mở và đóng. Khi cấp khí nén vào một cổng, van sẽ mở; khi cấp khí nén vào cổng khác, van sẽ đóng. Điều này giúp đảm bảo khả năng kiểm soát chính xác và linh hoạt trong quá trình vận hành. Không giống như van tác động đơn, van tác động kép không tự động trở về vị trí ban đầu khi mất khí nén. Do đó, van sẽ giữ nguyên trạng thái cuối cùng cho đến khi có tác động khác.

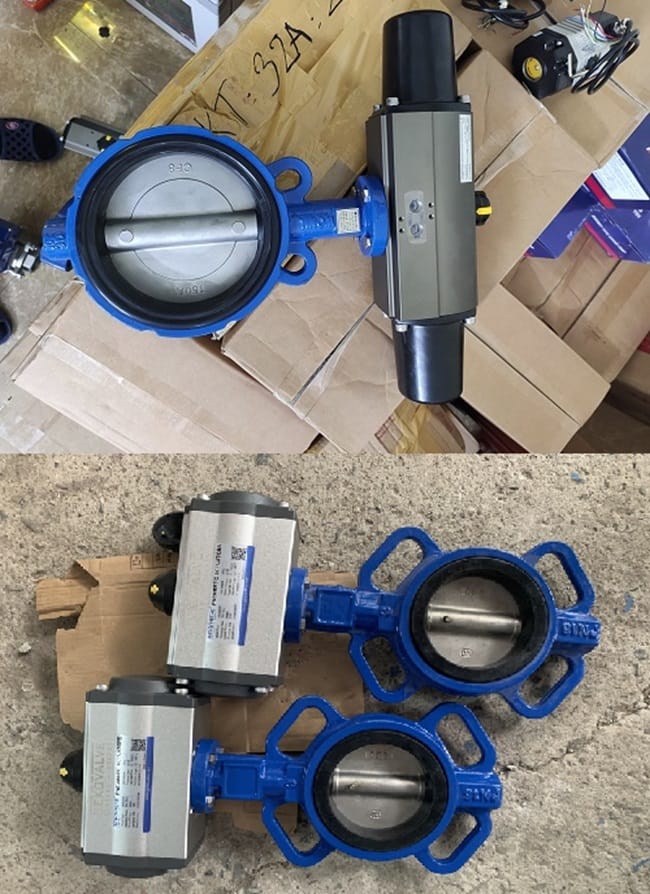

3. Van bướm thép điều khiển khí nén on/off

Van bướm thép điều khiển khí nén ON/OFF là một loại van bướm sử dụng cơ chế điều khiển khí nén để thực hiện hai trạng thái cơ bản là mở hoàn toàn (ON) hoặc đóng hoàn toàn (OFF). Điều này có nghĩa là van không điều chỉnh lưu lượng mà chỉ điều khiển dòng chảy một cách đơn giản là cho phép hoặc ngăn chặn dòng chảy.

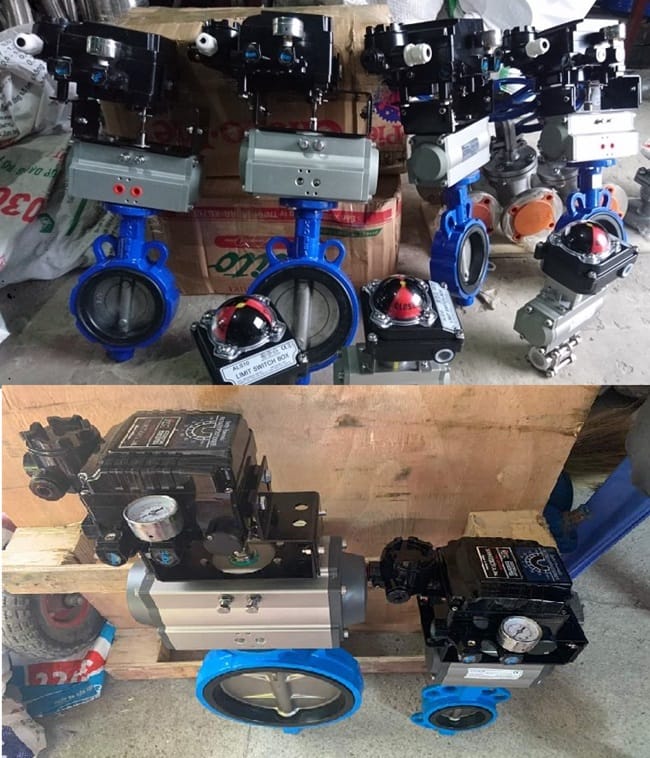

4. Van bướm thép điều khiển khí nén tuyến tính

Van bướm thép điều khiển khí nén tuyến tính là loại van sử dụng khí nén để điều chỉnh góc mở của đĩa van, cho phép kiểm soát dòng chảy theo một tỷ lệ nhất định thay vì chỉ đóng hoặc mở hoàn toàn như van ON/OFF. Van bướm tuyến tính cho phép điều chỉnh góc mở của đĩa van từ 0° đến 90°, tạo ra sự kiểm soát lưu lượng mượt mà và liên tục. Góc mở của đĩa van tỉ lệ với tín hiệu điều khiển, giúp điều chỉnh lưu lượng một cách chính xác.

Van có thể nhận tín hiệu điều khiển từ 4-20mA hoặc 0-10V để điều chỉnh vị trí đĩa van tương ứng.

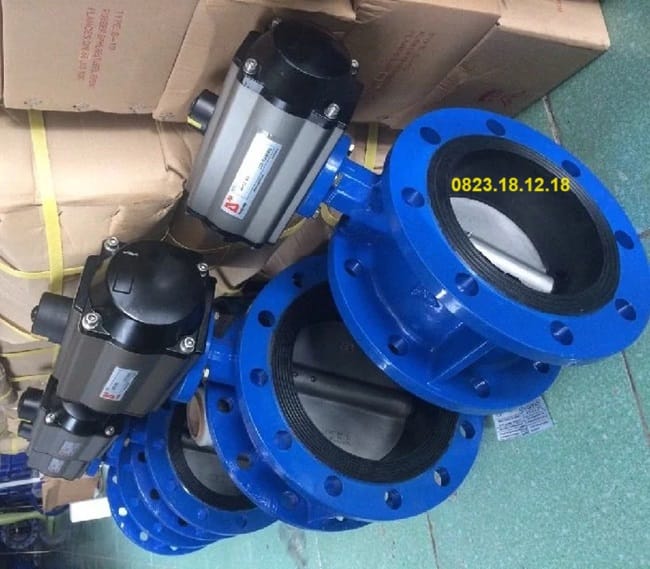

5. Van bướm thép điều khiển khí nén 2 mặt bích

Van bướm thép điều khiển khí nén 2 mặt bích là loại van bướm được thiết kế với hai mặt bích, giúp kết nối chặt chẽ với hệ thống ống dẫn. Mặt bích được bắt vít chắc chắn, tạo ra một kết nối kín và ngăn ngừa rò rỉ.

V. Tại sao nên lựa chọn van bướm thép điều khiển khí nén?

Lựa chọn van bướm thép điều khiển khí nén có nhiều ưu điểm nổi bật phù hợp với các ứng dụng công nghiệp khác nhau. Dưới đây là một số lý do chính:

1. Độ bền cao: Van bướm thép thường được làm từ thép carbon hoặc thép không gỉ, có khả năng chịu lực tốt, chống mài mòn và ăn mòn, giúp van có tuổi thọ dài và hoạt động ổn định trong các môi trường khắc nghiệt như hóa chất, dầu khí, và các chất lỏng có tính ăn mòn.
2. Khả năng chịu áp lực và nhiệt độ cao: Van bướm thép có khả năng chịu được áp lực lớn và nhiệt độ cao, phù hợp với các hệ thống công nghiệp yêu cầu điều kiện làm việc khắc nghiệt.
3. Tính linh hoạt trong điều khiển: Hệ thống điều khiển khí nén giúp van có thể được điều khiển từ xa, dễ dàng tích hợp vào các hệ thống tự động hóa. Van có thể hoạt động nhanh chóng với độ chính xác cao, phù hợp với các quy trình cần thay đổi dòng chảy nhanh chóng.
4. Thiết kế đơn giản, dễ bảo trì: Van bướm có thiết kế đơn giản, ít chi tiết chuyển động hơn so với các loại van khác, giúp giảm thiểu khả năng hỏng hóc và dễ dàng bảo trì, sửa chữa khi cần.
5. Tiết kiệm không gian: Van bướm thép có thiết kế gọn nhẹ, giúp tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống đường ống có không gian hạn chế.
6. Tính đa dụng: Van bướm thép có thể sử dụng trong nhiều môi trường khác nhau như nước, hơi, dầu, khí, hóa chất, và chất lỏng có độ nhớt cao. Điều này làm cho nó trở thành một lựa chọn linh hoạt cho nhiều ứng dụng công nghiệp.
7. Khả năng điều khiển đa dạng: Van bướm thép điều khiển khí nén có thể được thiết kế để hoạt động ở dạng ON/OFF hoặc điều chỉnh lưu lượng (tuyến tính), đáp ứng các yêu cầu khác nhau của quy trình sản xuất.

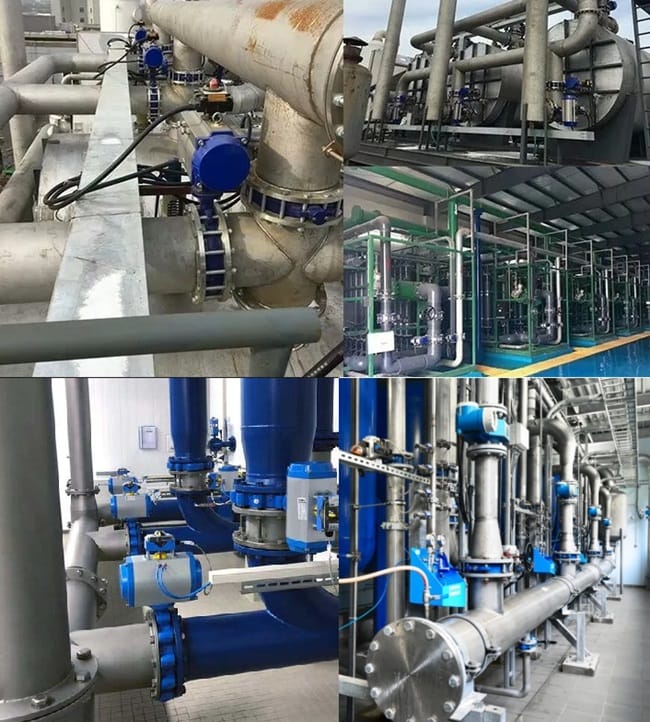

VI. Van bướm thép điều khiển khí nén có ứng dụng thực tế như thế nào?

VII. Báo giá sản phẩm van bướm thép điều khiển khí nén

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bướm thép điều khiển khí nén các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
