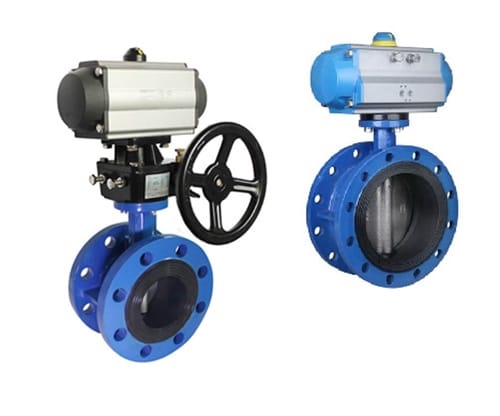

Van bướm mặt bích điều khiển khí nén

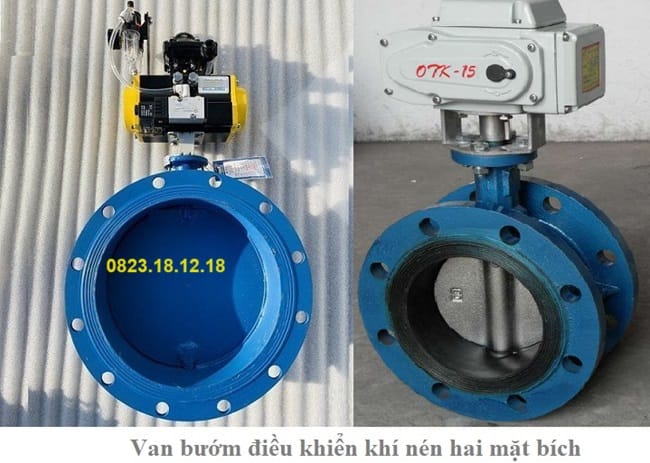

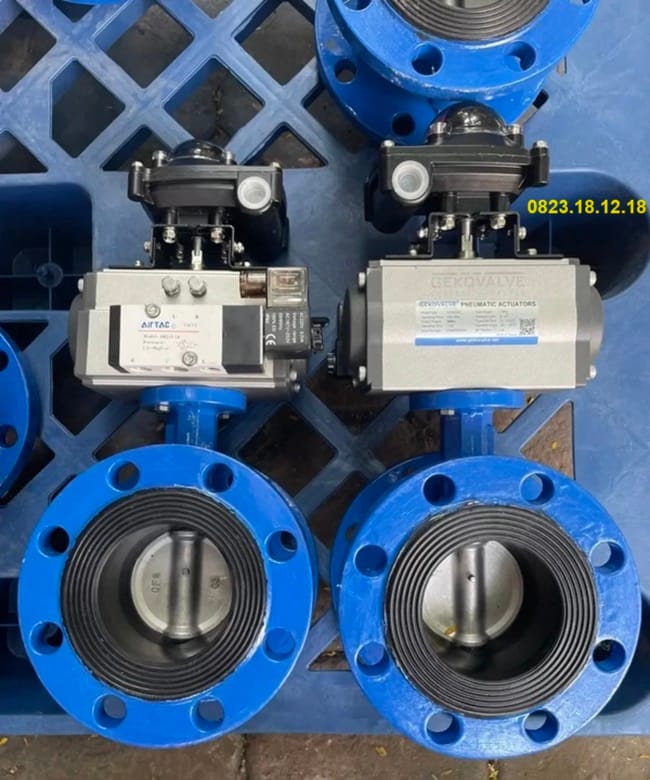

I. Van bướm mặt bích điều khiển khí nén là gì?

Van bướm mặt bích điều khiển khí nén hay van bướm 2 mặt bích điều khiển khí nén là một loại van công nghiệp được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Van này được thiết kế với mặt bích để kết nối với các đường ống, và được điều khiển tự động bằng áp lực khí nén.

Bộ điều khiển khí nén: Sử dụng khí nén để điều khiển việc mở hoặc đóng van. Bộ điều khiển có thể là tác động đơn (chỉ cần khí nén để mở hoặc đóng) hoặc tác động kép (cần khí nén cho cả hai quá trình mở và đóng).

Van bướm mặt bích điều khiển khí nén thường được sử dụng trong các ngành công nghiệp như xử lý nước, hệ thống HVAC, ngành dầu khí, hóa chất, và các hệ thống cung cấp khí nén.

II. Thông số kỹ thuật của van bướm mặt bích điều khiển khí nén

VAN BƯỚM MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN CÓ THÔNG SỐ CHUNG NHƯ SAU:

• Kích thước (Size): DN50 đến DN1200 (hoặc lớn hơn tùy thuộc vào nhà sản xuất).
• Thân van: Thép không gỉ (Inox 304, 316), thép carbon, gang, hoặc nhựa.
• Đĩa van (cánh van): Inox, thép carbon, gang, hoặc nhựa.
• Trục van: Thép không gỉ hoặc thép carbon mạ kẽm.
• Gioăng: EPDM, PTFE, NBR, Viton.
• Áp suất làm việc: Thường từ PN10, PN16, PN25, tùy thuộc vào yêu cầu của hệ thống.
• Nhiệt độ làm việc: Từ -20°C đến 200°C, tùy thuộc vào vật liệu chế tạo. Với van nhựa, nhiệt độ làm việc thường thấp hơn (tối đa khoảng 80°C).
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, khí, dầu, hơi nước, khí nén.
• Tiêu chuẩn mặt bích: DIN, ANSI, JIS, BS.
• Mặt bích: Loại FF (Flat Face), RF (Raised Face), tùy thuộc vào yêu cầu cụ thể.
• Bộ điều khiển khí nén: Tác động đơn (Single Acting) hoặc tác động kép (Double Acting).
• Áp lực khí nén: Thường từ 3-8 bar.
• Tiêu chuẩn bảo vệ: IP67 (chống bụi và chống nước).
• Thời gian đóng/mở: Thường từ 1 đến 5 giây, tùy thuộc vào kích thước van và bộ điều khiển.
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Châu Âu, hoặc các quốc gia khác tùy thuộc vào nhà cung cấp.

III. Cấu tạo và nguyên lý hoạt động của van bướm mặt bích điều khiển khí nén

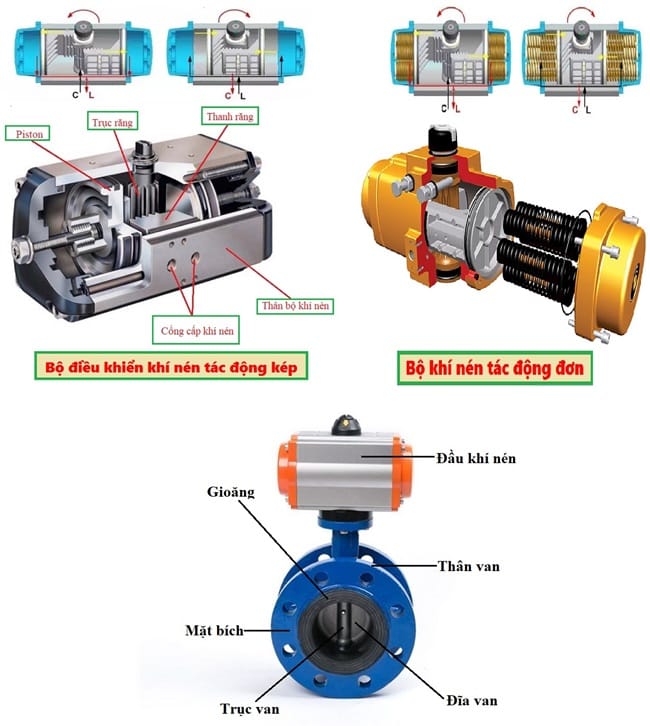

1. Cấu tạo của van bướm mặt bích điều khiển khí nén

Van bướm mặt bích điều khiển khí nén có cấu tạo gồm các bộ phận chính sau đây:

• Thân van: Thân van thường được làm từ các vật liệu như thép không gỉ, thép carbon, gang, hoặc nhựa (PVC, UPVC). Thiết kế mặt bích: Thân van được thiết kế với hai mặt bích ở hai đầu để kết nối trực tiếp với đường ống bằng các bulong và đai ốc. Mặt bích có thể tuân theo các tiêu chuẩn khác nhau như DIN, ANSI, JIS.
• Đĩa van: Thép không gỉ, thép carbon, gang hoặc nhựa, tùy thuộc vào ứng dụng và môi trường làm việc. Đĩa van là bộ phận chính thực hiện việc điều khiển dòng chảy. Khi xoay đĩa, nó sẽ mở hoặc đóng dòng chảy qua van. Đĩa van nằm ngang so với dòng chảy khi van mở và nằm vuông góc khi van đóng.
• Trục van: Thường làm bằng thép không gỉ hoặc thép carbon. Trục van kết nối đĩa van với bộ điều khiển khí nén. Nó truyền lực từ bộ điều khiển để xoay đĩa van, điều khiển trạng thái mở hoặc đóng của van.
• Gioăng làm: Thường làm từ EPDM, PTFE (Teflon), NBR, Viton hoặc các vật liệu đàn hồi khác. Gioăng này nằm giữa đĩa van và thân van, đảm bảo độ kín khít khi van đóng, ngăn ngừa rò rỉ dòng chảy.
• Bộ điều khiển khí nén: Vỏ bộ điều khiển thường làm từ hợp kim nhôm, có thể được phủ lớp bảo vệ để chống ăn mòn. Bộ điều khiển sử dụng khí nén để tạo lực xoay trục van, từ đó điều khiển đĩa van mở hoặc đóng. Bộ điều khiển có thể là loại tác động đơn (Single Acting) hoặc tác động kép (Double Acting).
• Cấu tạo bên trong: gồm Piston/Cylinder: Bên trong bộ điều khiển có piston hoặc xi lanh để chuyển đổi năng lượng khí nén thành chuyển động cơ học. Lò xo: Trong loại tác động đơn, lò xo được sử dụng để đưa van trở lại vị trí ban đầu khi không có áp lực khí nén.
• Các bộ phận phụ trợ khác: Công tắc hành trình (Limit Switch): Giúp theo dõi và báo hiệu trạng thái mở/đóng của van. Van điện từ: Dùng để điều khiển việc cấp hoặc ngắt khí nén vào bộ điều khiển.
• Bộ điều khiển tuyến tính: Dùng trong các ứng dụng cần điều khiển chính xác vị trí mở của đĩa van.
• Bulong và đai ốc: Dùng để siết chặt mặt bích của van với các mặt bích của đường ống, đảm bảo mối nối chắc chắn và kín khít.
• Lớp phủ bảo vệ: Có thể là lớp epoxy hoặc sơn chống ăn mòn, giúp tăng độ bền của van khi sử dụng trong các môi trường ăn mòn hoặc điều kiện khắc nghiệt.

2. Nguyên lý hoạt động của van bướm mặt bích điều khiển khí nén

Nguyên lý hoạt động của van bướm mặt bích điều khiển khí nén dựa trên cơ chế sử dụng áp lực khí nén để điều khiển vị trí của đĩa van bên trong thân van. Khi khí nén được cấp vào bộ điều khiển khí nén, nó tạo ra lực đẩy piston hoặc xi lanh bên trong bộ điều khiển, làm trục van xoay và theo đó, đĩa van sẽ xoay từ vị trí đóng (vuông góc với dòng chảy) sang vị trí mở (song song với dòng chảy) hoặc ngược lại.

Đối với loại van tác động đơn, khi ngừng cấp khí nén, lò xo bên trong bộ điều khiển sẽ đẩy đĩa van trở lại vị trí ban đầu.

Đối với loại tác động kép, khí nén được sử dụng cả để mở và đóng van. Nguyên lý này cho phép van bướm mặt bích điều khiển khí nén điều khiển dòng chảy một cách tự động, nhanh chóng và hiệu quả, phù hợp cho nhiều loại môi trường và ứng dụng công nghiệp.

IV. Các loại van bướm mặt bích điều khiển khí nén phổ biến

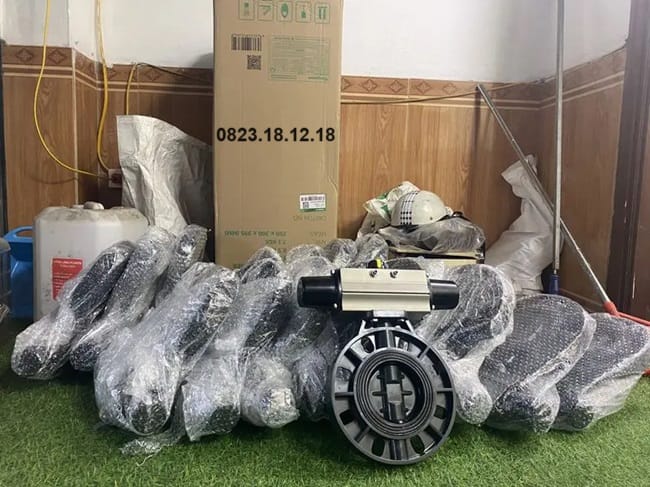

1. Van bướm mặt bích điều khiển khí nén tác động đơn

Van bướm mặt bích điều khiển khí nén tác động đơn là một loại van bướm sử dụng bộ điều khiển khí nén để thực hiện thao tác mở hoặc đóng van. Điểm đặc biệt của loại van này là cơ chế tác động đơn (Single Acting), tức là van chỉ sử dụng khí nén để thực hiện một trong hai thao tác (thường là mở), và khi không có khí nén, van sẽ trở về trạng thái ban đầu (thường là đóng) nhờ lực đàn hồi của lò xo bên trong bộ điều khiển.

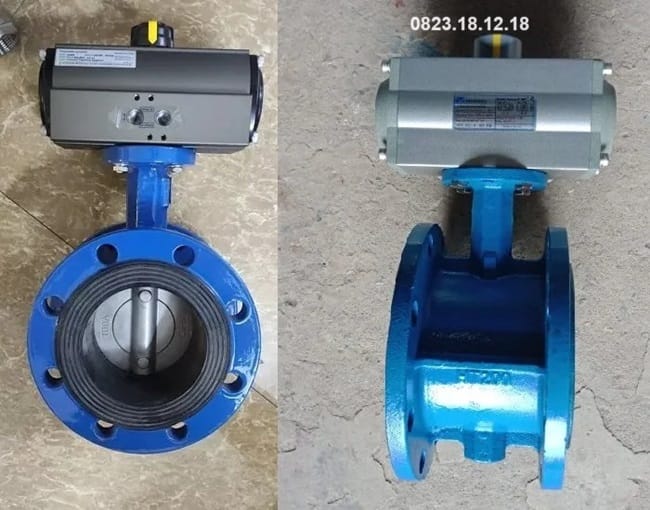

2. Van bướm mặt bích điều khiển khí nén tác động kép

Van bướm mặt bích điều khiển khí nén tác động kép là loại van bướm sử dụng bộ điều khiển khí nén tác động kép (Double Acting) để thực hiện quá trình mở và đóng van. Trong thiết kế này, bộ điều khiển khí nén yêu cầu khí nén để thực hiện cả hai thao tác: mở van và đóng van.

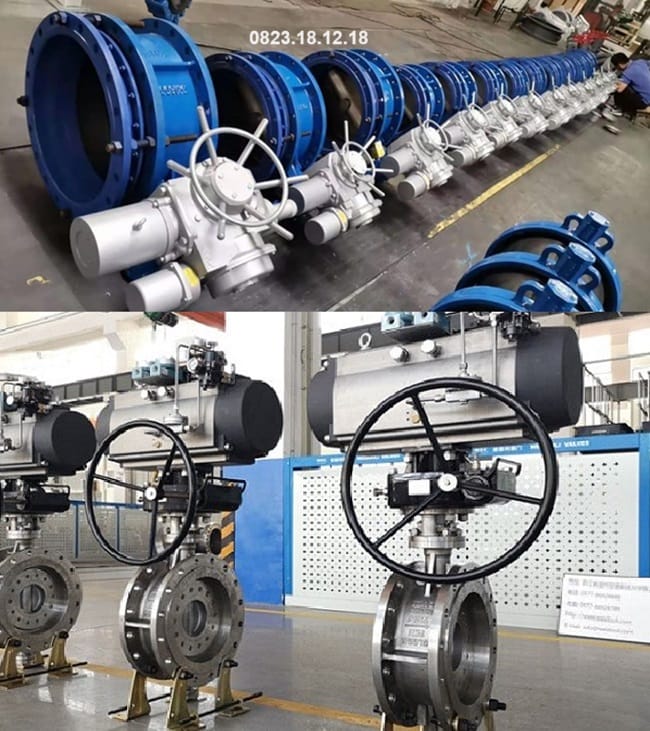

3. Van bướm mặt bích điều khiển khí nén tay quay

Van bướm mặt bích điều khiển khí nén tay quay là loại van bướm kết hợp giữa hệ thống điều khiển khí nén và tay quay cơ học, cung cấp khả năng điều khiển bằng cả hai phương pháp tự động và thủ công.

Nếu cần, người vận hành có thể sử dụng tay quay để điều chỉnh vị trí của van. Tay quay gắn trực tiếp vào trục van, cho phép điều khiển bằng tay khi hệ thống khí nén không hoạt động, hoặc khi cần can thiệp thủ công trong các tình huống khẩn cấp hoặc bảo trì.

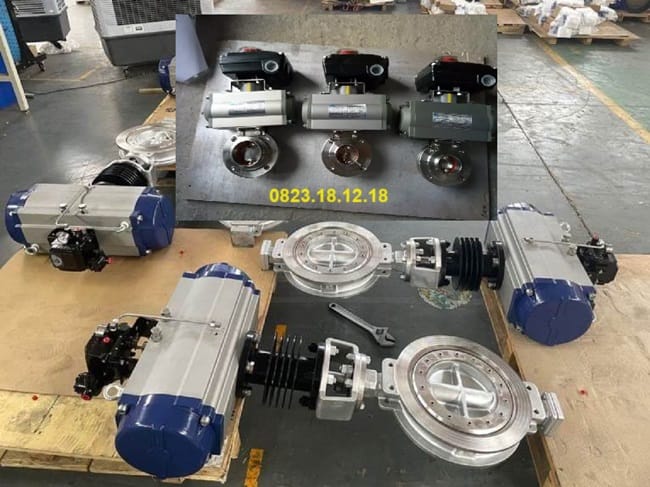

4. Van bướm mặt bích điều khiển khí nén inox

Van bướm mặt bích điều khiển khí nén inox là loại van bướm được trang bị bộ điều khiển khí nén và có thân van được chế tạo từ inox (thép không gỉ, inox 304, inoxx 316).

• Inox 304: Đây là loại inox phổ biến nhất, chứa khoảng 18% crom và 8% niken. Inox 304 cung cấp khả năng chống ăn mòn tốt trong nhiều môi trường công nghiệp, bao gồm nước, khí và các hóa chất nhẹ. Nó là lựa chọn thường thấy trong các ứng dụng yêu cầu vệ sinh cao như ngành thực phẩm và dược phẩm.
• Inox 316: Loại inox này chứa thêm molypden (khoảng 2-3%), giúp cải thiện khả năng chống ăn mòn, đặc biệt là đối với clorua và các hóa chất mạnh. Inox 316 thường được sử dụng trong các ứng dụng trong môi trường khắc nghiệt như hóa chất ăn mòn, nước biển và các ngành công nghiệp cần chịu môi trường ăn mòn cao.

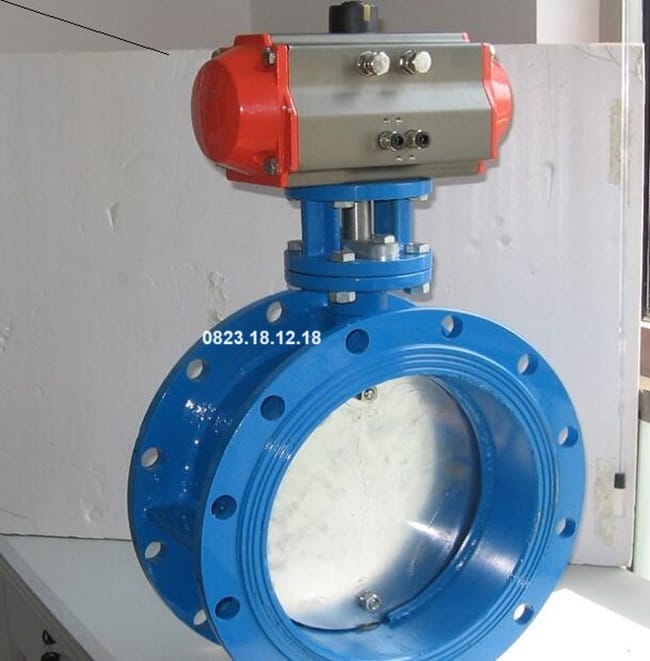

5. Van bướm mặt bích điều khiển khí nén thép

Van bướm mặt bích điều khiển khí nén thép là một loại van bướm được chế tạo từ thép và được điều khiển tự động bằng khí nén.

Chất liệu thân van: Thép carbon (S235, S275) hoặc thép hợp kim (16Mo3, 13CrMo4-5).

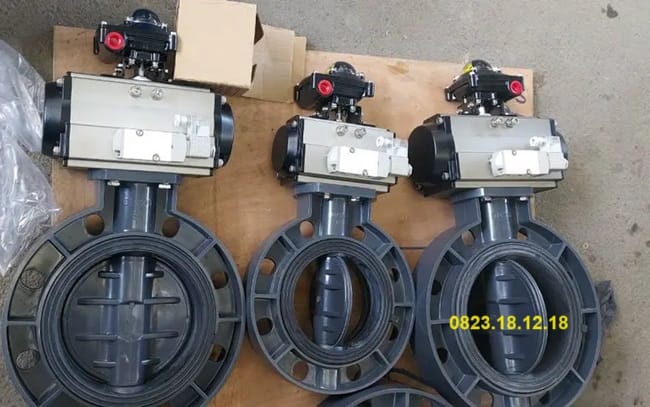

6. Van bướm mặt bích điều khiển khí nén nhựa

Van bướm mặt bích điều khiển khí nén nhựa là thiết bị điều khiển tự động dòng chảy trong hệ thống đường ống, sử dụng nhựa làm vật liệu chính cho thân van và khí nén để điều khiển hoạt động của van. Chất liệu thân van: PVC, CPVC, PP, hoặc PVDF.

7. Van bướm mặt bích điều khiển khí nén gang

Van bướm mặt bích điều khiển khí nén gang là một thiết bị điều khiển dòng chảy trong hệ thống đường ống, kết hợp giữa thân van làm từ gang và cơ chế điều khiển bằng khí nén.

Chất liệu thân van: Gang (thường là gang xám hoặc gang dẻo, như GGG40).

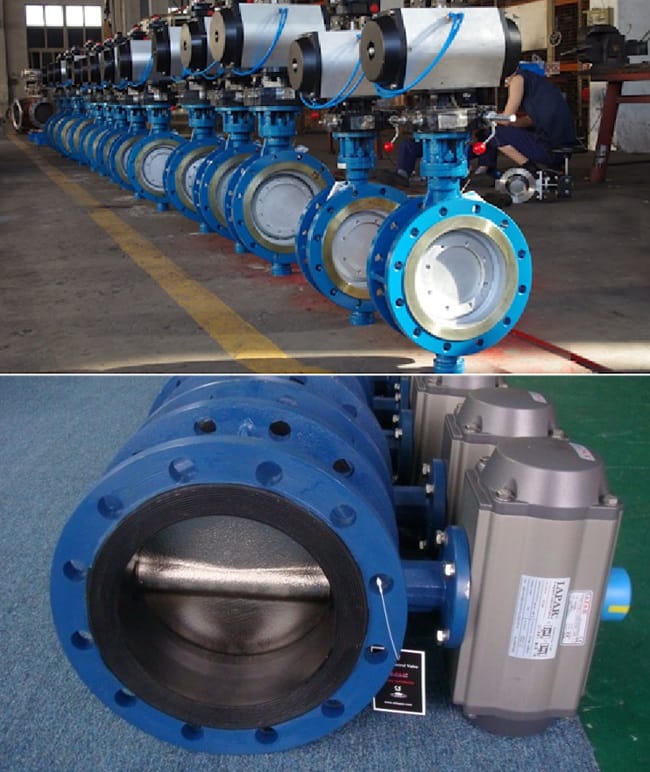

8. Van bướm mặt bích điều khiển khí nén ON/OFF

Van bướm mặt bích điều khiển khí nén ON/OFF là một loại van bướm được thiết kế để mở hoặc đóng hoàn toàn, tức là chỉ có hai trạng thái là mở hoặc đóng, thông qua cơ chế điều khiển khí nén.

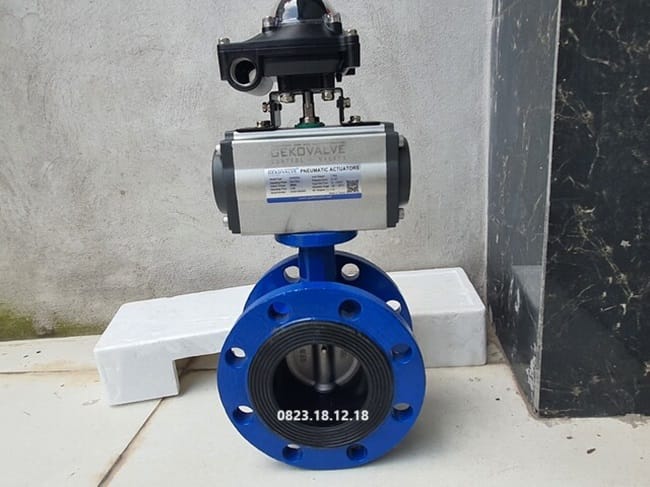

9. Van bướm mặt bích điều khiển khí nén tuyến tính

Van bướm mặt bích điều khiển khí nén tuyến tính là một loại van bướm được điều khiển bằng khí nén và có khả năng điều chỉnh dòng chảy theo kiểu tuyến tính, tùy ý điều chỉnh. Điều này có nghĩa là van có thể điều chỉnh mức độ mở của đĩa van một cách chính xác để kiểm soát lưu lượng của chất lỏng hoặc khí chảy qua van.

V. Tại sao nên lựa chọn van bướm mặt bích điều khiển khí nén?

Việc lựa chọn van bướm mặt bích điều khiển khí nén mang lại nhiều lợi ích đáng kể trong các hệ thống công nghiệp, như:

• Tính tự động hóa cao: Van bướm mặt bích điều khiển khí nén cho phép tự động hóa quá trình điều khiển dòng chảy, giúp giảm thiểu sự can thiệp của con người, nâng cao hiệu suất và độ chính xác trong vận hành.
• Độ bền và khả năng chống ăn mòn: Với chất liệu thân van như thép không gỉ, gang, hoặc thép carbon, van bướm mặt bích có độ bền cao và khả năng chống ăn mòn tốt, phù hợp với nhiều loại môi trường khác nhau, bao gồm cả những môi trường có tính ăn mòn hoặc yêu cầu nhiệt độ cao.
• Dễ dàng lắp đặt và bảo trì: Van bướm mặt bích có thiết kế đơn giản, giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn. Kết nối mặt bích đảm bảo sự chắc chắn, ổn định và dễ dàng tháo lắp khi cần kiểm tra hoặc sửa chữa.
• Tiết kiệm chi phí: So với các loại van khác như van bi hoặc van cầu, van bướm thường có giá thành thấp hơn và chi phí bảo trì cũng ít tốn kém hơn, đặc biệt khi xét đến thời gian sử dụng lâu dài.
• Thích hợp cho các ứng dụng đa dạng: Van bướm mặt bích điều khiển khí nén có thể sử dụng trong nhiều ngành công nghiệp khác nhau như cấp nước, xử lý nước thải, dầu khí, hóa chất, và các hệ thống HVAC. Đặc biệt, van có khả năng hoạt động hiệu quả với nhiều loại chất lỏng và khí khác nhau, từ nước sạch đến các chất lỏng có tính ăn mòn cao.
• Đóng mở nhanh chóng: Van bướm điều khiển khí nén có thời gian đóng mở nhanh, giúp tăng cường hiệu quả và an toàn cho các quá trình công nghiệp yêu cầu thay đổi trạng thái dòng chảy một cách nhanh chóng.
• Tiết kiệm không gian: Thiết kế nhỏ gọn của van bướm, đặc biệt là với bộ điều khiển khí nén, giúp tiết kiệm không gian lắp đặt, thuận tiện cho các hệ thống đường ống có không gian hạn chế.

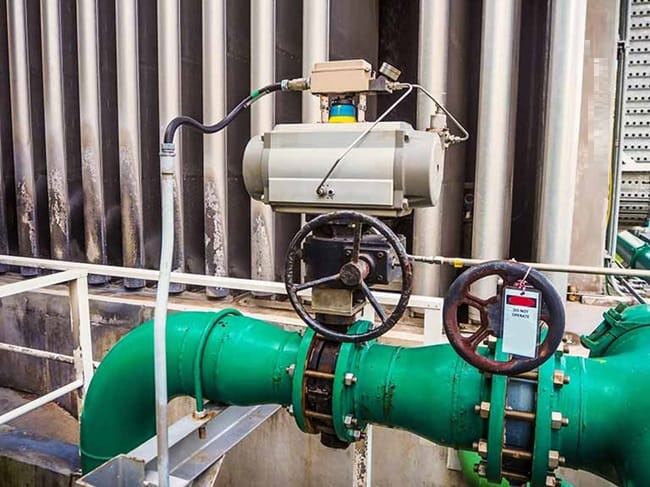

VI. Ứng dụng của van bướm mặt bích điều khiển khí nén

Van bướm mặt bích điều khiển khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào khả năng điều khiển tự động và tính linh hoạt cao. Dưới đây là một số ứng dụng phổ biến:

1. Ngành cấp nước và xử lý nước thải: Van bướm được sử dụng để điều khiển dòng chảy trong các hệ thống cấp nước, phân phối nước và xử lý nước thải. Với khả năng đóng mở nhanh chóng và khả năng chống ăn mòn, van bướm rất phù hợp cho các hệ thống này.

2. Ngành dầu khí: Trong các hệ thống vận chuyển dầu, khí, và các chất lỏng dễ cháy, van bướm mặt bích điều khiển khí nén được lựa chọn nhờ vào tính an toàn cao, khả năng đóng mở nhanh và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

3. Ngành hóa chất: Van bướm được sử dụng để kiểm soát dòng chảy của các chất lỏng hóa học, bao gồm cả các chất có tính ăn mòn mạnh. Vật liệu chế tạo van bướm thường được lựa chọn phù hợp với tính chất của các chất hóa học này để đảm bảo độ bền và an toàn.

4. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Van bướm mặt bích điều khiển khí nén được sử dụng trong các hệ thống HVAC để điều khiển luồng không khí hoặc nước trong các hệ thống điều hòa không khí, thông gió, và sưởi ấm. Khả năng điều khiển tự động giúp duy trì môi trường làm việc thoải mái và tiết kiệm năng lượng.

5. Ngành thực phẩm và đồ uống: Van bướm được sử dụng để kiểm soát dòng chảy trong các quá trình sản xuất và vận chuyển chất lỏng thực phẩm, bao gồm nước, sữa, rượu, và các loại nước giải khát. Các vật liệu an toàn cho thực phẩm như thép không gỉ thường được sử dụng để chế tạo van bướm trong ngành này.

6. Ngành giấy và bột giấy: Trong sản xuất giấy và bột giấy, van bướm mặt bích điều khiển khí nén được dùng để điều khiển dòng chảy của các chất lỏng đặc, bao gồm bột giấy và nước. Khả năng điều khiển chính xác của van giúp tối ưu hóa quá trình sản xuất và giảm thiểu lãng phí.

7. Ngành khai khoáng: Van bướm được sử dụng để kiểm soát dòng chảy của các chất lỏng và khí trong quá trình khai thác và chế biến khoáng sản. Van có khả năng chịu được áp lực và mài mòn từ các vật liệu có tính chất hạt hoặc bùn lỏng.

8. Ngành năng lượng: Trong các nhà máy điện, van bướm được sử dụng để điều khiển nước và hơi nước trong các hệ thống làm mát, lò hơi và hệ thống cấp nước. Tính tự động hóa của van bướm điều khiển khí nén giúp tối ưu hóa hoạt động của nhà máy và giảm thiểu nguy cơ hỏng hóc.

VII. Báo giá sản phẩm van bướm mặt bích điều khiển khí nén

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bướm mặt bích điều khiển khí nén các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
