Van bướm điều khiển khí nén đài loan

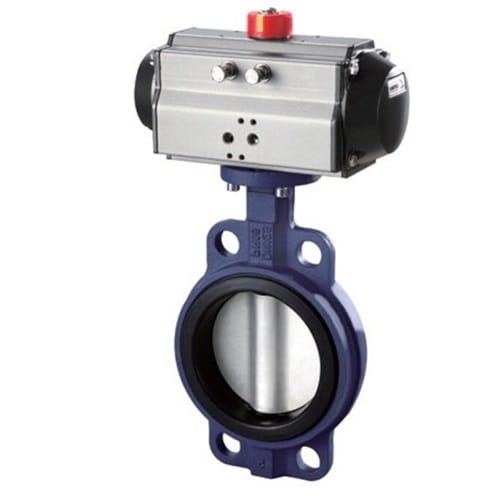

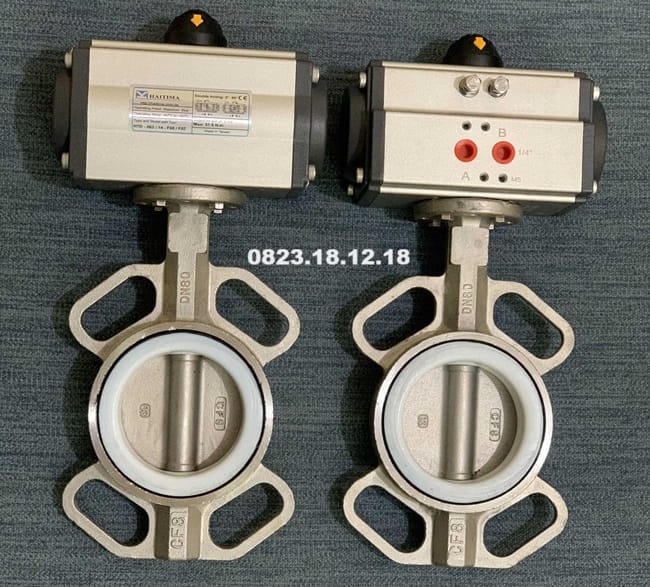

I. Van bướm điều khiển khí nén đài loan là gì?

Van bướm điều khiển khí nén Đài Loan là loại van bướm được sản xuất tại Đài Loan mang nhiều điểm nổi bật như giá thành rẻ, chất lượng tốt nên được ưu chuộng tại Việt Nam cho các ngành công nghiệp sản xuất, hệ thống xử lý nước, chế biến thực phẩm, dược phẩm và cho nhiều hệ thống tự động hóa.

Van bướm điều khiển bằng khí nén Đài Loan sử dụng bộ điều khiển khí nén để vận hành quá trình đóng/mở hoặc điều tiết dòng chảy đi qua đường ống. Thiết bị này thường được sử dụng trong các hệ thống công nghiệp, xử lý nước, hóa chất, và nhiều lĩnh vực khác nhờ vào tính linh hoạt và hiệu quả cao.

II. Thông số kỹ thuật van bướm điều khiển khí nén Đài Loan

THÔNG SỐ KỸ THUẬT:

• Kích cỡ: DN50 – DN1000
• Chất liệu: inox, gang, thép, nhựa
• Nhiệt độ làm việc: -10 – 220 độ C
• Áp lực sử dụng: 10bar, 16bar, 20bar
• Kiểu kết nối: Mặt bích, nối lug, clamp, kiểu wafer
•  Áp lực khí nén: 3~8bar
• Sử dụng: Nước, hơi, khí, xăng dầu, hóa chất, xi măng, bột…
• Bảo hành: 12 tháng
• Xuất xứ: Taiwan

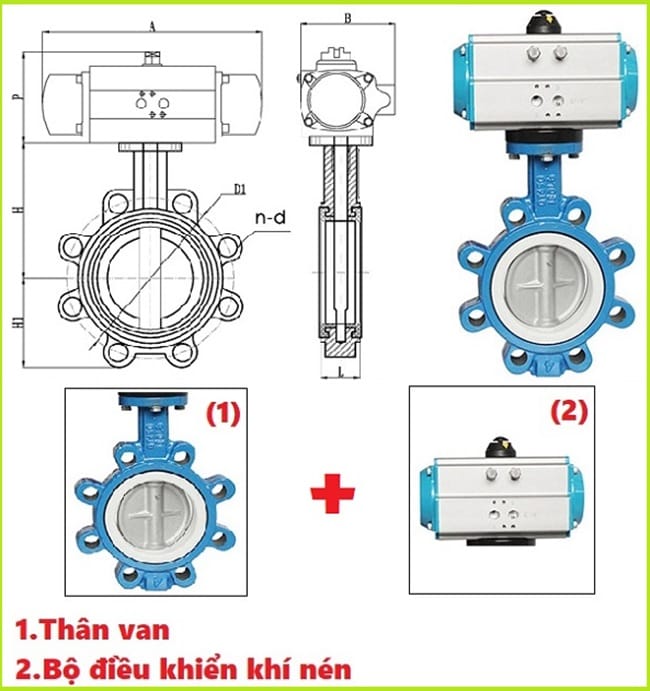

III. Cấu tạo của van bướm điều khiển khí nén đài loan

Van bướm điều khiển khí nén Đài Loan có cấu tạo cơ bản bao gồm các bộ phận chính sau:

• Thân van (Body): Thân van thường được làm từ các vật liệu như thép không gỉ (inox), gang dẻo (ductile iron), thép carbon, nhựa PVC, hoặc nhựa CPVC, tùy thuộc vào ứng dụng và môi trường làm việc.
• Đĩa van (Disc): Đĩa van là bộ phận chính dùng để đóng mở dòng chảy. Đĩa van thường được làm từ thép không gỉ, thép carbon, gang hoặc nhựa, và có thể được phủ thêm lớp PTFE (Teflon) hoặc cao su để tăng độ bền và khả năng chịu ăn mòn.
• Trục van (Shaft): Trục van kết nối với đĩa van và bộ truyền động khí nén, thường làm từ thép không gỉ hoặc thép carbon để đảm bảo độ bền và độ cứng cao.
• Bộ phận làm kín (Sealing Gasket): Gasket được sử dụng để đảm bảo không có rò rỉ khi van ở trạng thái đóng. Chất liệu làm gasket thường là cao su EPDM, NBR, PTFE hoặc Viton, tùy vào điều kiện làm việc và loại chất lỏng cần kiểm soát.

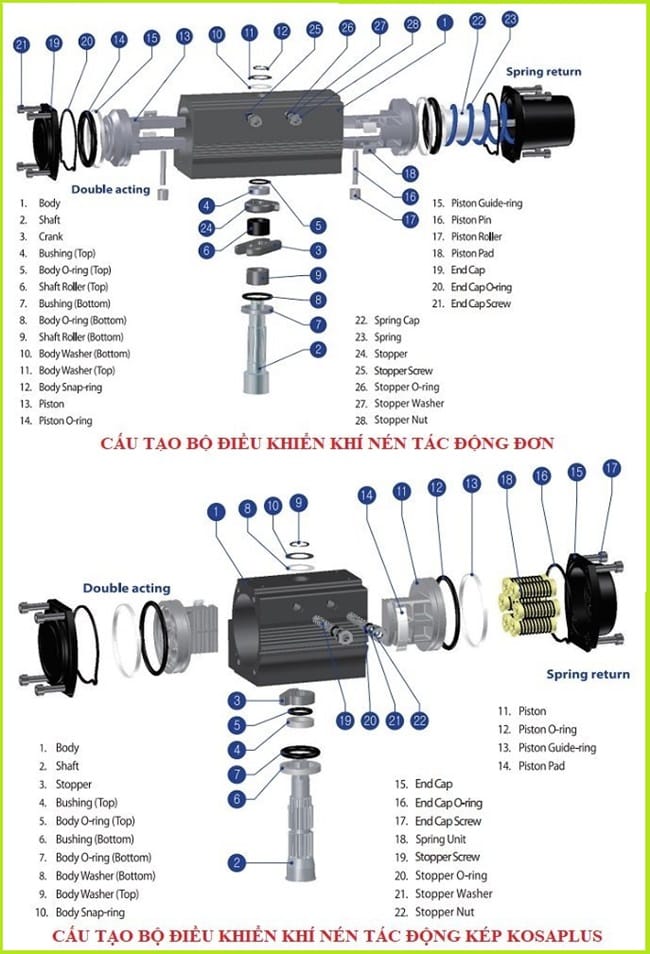

• Bộ điều khiển khí nén (Pneumatic Actuator): Đây là bộ phận điều khiển việc đóng mở van, hoạt động dựa trên áp lực khí nén. Bộ điều khiển khí nén có thể là dạng tác động đơn (single-acting) hoặc tác động kép (double-acting).
• Bộ truyền động (Gearbox): Đối với các van bướm lớn, bộ truyền động giúp tăng lực mô-men xoắn để mở hoặc đóng van dễ dàng hơn.
• Bộ phận kết nối (End Connections): Van bướm điều khiển khí nén có thể được kết nối với hệ thống ống bằng nhiều phương pháp như lắp bích (flanged), wafer, lug, hoặc lắp ren.

III. Nguyên lý hoạt động của van bướm điều khiển khí nén đài loan

Van bướm điều khiển khí nén là một loại van điều khiển dòng khí nén, hoạt động dựa trên nguyên lý mở và đóng một cửa van bướm. Cấu tạo chính của nó gồm thân van (phần cố định), bướm van (phần di động quay quanh trục) và cơ cấu điều khiển (động cơ điện, xi-lanh khí nén hoặc tay quay).

Khi cơ cấu điều khiển quay trục van, bướm van sẽ mở hoặc đóng, cho phép hoặc ngăn chặn dòng khí nén qua van.

IV. Phân loại van bướm điều khiển khí nén đài loan

Van bướm điều khiển khí nén Đài Loan có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm cơ chế tác động, kiểu kết nối, vật liệu cấu tạo, và chức năng điều khiển. Dưới đây là các phân loại chính:

1. Phân loại theo cơ chế tác động

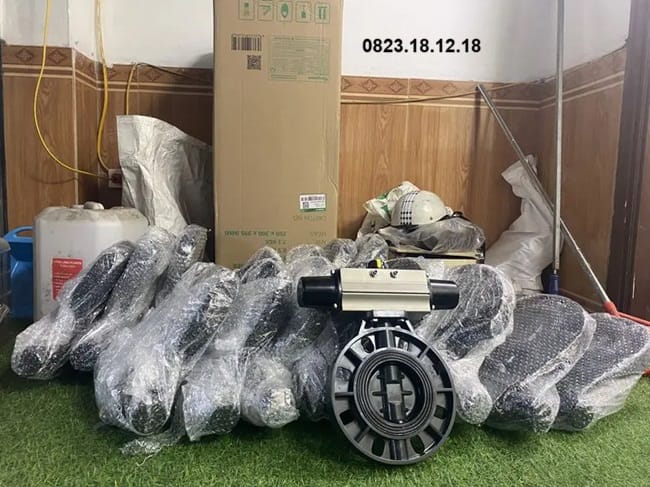

• Van bướm điều khiển khí nén tác động đơn (Single-Acting Pneumatic Butterfly Valve): Sử dụng lực khí nén để mở hoặc đóng van và lò xo để trở lại vị trí ban đầu khi không có khí nén.

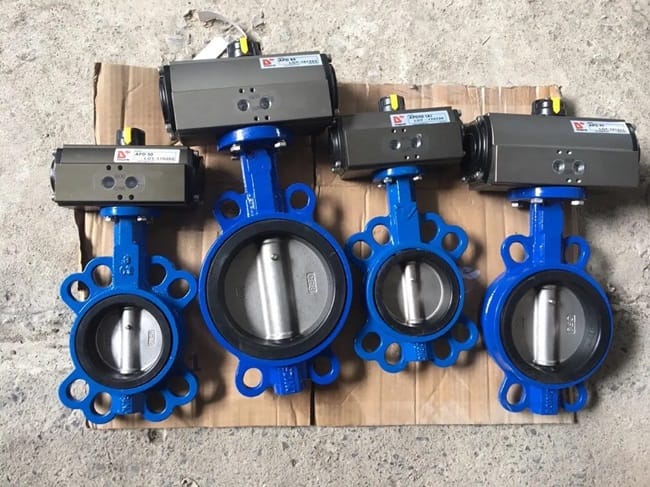

• Van bướm điều khiển khí nén tác động kép (Double-Acting Pneumatic Butterfly Valve): Sử dụng khí nén cho cả hai chu kỳ mở và đóng.

2. Phân loại theo kiểu kết nối

• Van bướm lắp bích điều khiển khí nén (Flanged Butterfly Valve): Kết nối với đường ống bằng cách lắp bích, đảm bảo độ kín cao và chịu áp lực tốt.
• Van bướm dạng wafer điều khiển khí nén (Wafer Butterfly Valve): Kẹp giữa hai mặt bích của đường ống, thiết kế gọn nhẹ và tiết kiệm chi phí.
• Van bướm dạng lug điều khiển khí nén (Lug Butterfly Valve): Kết nối kiểu lug với các tai lắp ren, có thể tháo rời một bên đường ống mà không cần tháo toàn bộ hệ thống.

3. Phân loại theo vật liệu cấu tạo

• Van bướm inox (Stainless Steel Butterfly Valve): Thân và đĩa van làm từ inox, chịu ăn mòn tốt, thích hợp cho các ứng dụng với hóa chất, nước, và thực phẩm.
• Van bướm gang (Ductile Iron Butterfly Valve): Thân van làm từ gang dẻo, thường dùng cho các ứng dụng trong hệ thống nước và nước thải.
• Van bướm nhựa (Plastic Butterfly Valve): Thân và đĩa van làm từ nhựa PVC hoặc CPVC, phù hợp với các ứng dụng có hóa chất ăn mòn.

4. Phân loại theo chức năng điều khiển

• Van bướm điều khiển khí nén ON/OFF: Điều khiển mở hoàn toàn hoặc đóng hoàn toàn, thường dùng trong các hệ thống không yêu cầu điều chỉnh lưu lượng.
• Van bướm điều khiển khí nén tuyến tính (Modulating Pneumatic Butterfly Valve): Điều chỉnh lưu lượng một cách chính xác, sử dụng trong các hệ thống yêu cầu kiểm soát lưu lượng chính xác.

V. Ứng dụng của van bướm điều khiển khí nén đài loan

Van bướm điều khiển khí nén Đài Loan được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng khác nhau nhờ vào tính linh hoạt, độ bền và khả năng điều khiển chính xác. Dưới đây là một số ứng dụng phổ biến:

1. Ngành công nghiệp xử lý nước và nước thải

• Hệ thống cấp nước: Van bướm được sử dụng để kiểm soát lưu lượng nước trong các hệ thống cung cấp nước sạch cho các khu dân cư, tòa nhà và khu công nghiệp.
• Hệ thống xử lý nước thải: Van bướm điều khiển khí nén giúp điều chỉnh và kiểm soát dòng chảy của nước thải qua các giai đoạn xử lý khác nhau.

2. Ngành công nghiệp dầu khí

• Đường ống dẫn dầu và khí: Van bướm được sử dụng để kiểm soát dòng chảy của dầu và khí trong các đường ống dẫn, đảm bảo an toàn và hiệu quả vận hành.
• Hệ thống lưu trữ và phân phối: Trong các bể chứa và hệ thống phân phối dầu khí, van bướm giúp điều chỉnh và kiểm soát lưu lượng một cách chính xác.

3. Ngành công nghiệp hóa chất

• Quá trình sản xuất hóa chất: Van bướm điều khiển khí nén với vật liệu chống ăn mòn được sử dụng để kiểm soát các hóa chất trong quá trình sản xuất.
• Hệ thống vận chuyển và lưu trữ hóa chất: Đảm bảo an toàn và hiệu quả trong việc vận chuyển và lưu trữ các chất hóa học nguy hiểm.

4. Ngành thực phẩm và đồ uống

• Quy trình sản xuất thực phẩm và đồ uống: Van bướm inox được sử dụng để kiểm soát dòng chảy của nguyên liệu và sản phẩm trong các quy trình sản xuất thực phẩm và đồ uống.
• Hệ thống CIP (Cleaning In Place): Van bướm giúp điều chỉnh dòng chảy của dung dịch vệ sinh trong hệ thống làm sạch tại chỗ.

5. Ngành công nghiệp giấy và bột giấy

• Quá trình sản xuất giấy: Van bướm điều khiển khí nén được sử dụng để kiểm soát dòng chảy của bột giấy và các chất lỏng khác trong quá trình sản xuất.
• Hệ thống xử lý nước thải: Đảm bảo quá trình xử lý nước thải hiệu quả trong các nhà máy sản xuất giấy.

6. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

• Hệ thống sưởi và làm mát: Van bướm được sử dụng để kiểm soát dòng chảy của nước hoặc không khí trong hệ thống sưởi và làm mát, đảm bảo hiệu suất và tiết kiệm năng lượng.
• Hệ thống thông gió: Điều chỉnh lưu lượng không khí trong các hệ thống thông gió, đảm bảo không khí trong lành và thoáng mát.

7. Ngành công nghiệp đóng tàu

• Hệ thống bơm nước biển: Van bướm chịu ăn mòn được sử dụng để kiểm soát nước biển trong các hệ thống bơm và xử lý nước trên tàu.
• Hệ thống nhiên liệu và dầu bôi trơn: Kiểm soát dòng chảy của nhiên liệu và dầu bôi trơn trong các hệ thống động cơ tàu.

8. Ngành công nghiệp điện lực

• Nhà máy điện: Van bướm điều khiển khí nén được sử dụng trong các hệ thống làm mát và kiểm soát lưu lượng nước trong các nhà máy điện.
• Hệ thống xử lý nước làm mát: Điều chỉnh lưu lượng nước làm mát để duy trì hiệu suất và an toàn cho các thiết bị trong nhà máy điện.

VI. Ưu điểm và nhược điểm van bướm điều khiển khí nén Đài Loan

1.Ưu điểm

• Van bướm khí nén Taiwan có thiết kế đơn giản, dễ dàng lắp đặt và bảo dưỡng định kỳ.
• Khả năng đóng mở nhanh, hoạt động bền bỉ và đặc biệt an toàn không lo cháy nổ.
• Sử dụng tốt cho nhiều lưu chất khác nhau như nước, hơi, khí, bột gỗ, xi măng, than cho bay…
• Thiết kế đang dạng kích thước, mẫu mã, nên có thể lắp đặt cho nhiều mô hình, kích thước hệ thống khác nhau.
• Các dòng van bướm khí nén Đài Loan thường có mức giá rẻ so với các dòng van bướm khác trên thị trường.

2. Nhược điểm

• Cần có hệ thống máy khí nén để hoạt động
• Van bướm thường không có kích thước nhỏ hơn DN50. Vì vậy, để sử dụng cho đường ống nhỏ hơn bạn nên tham khảo dòng van bi.

VII. Báo giá van bướm điều khiển khí nén Đài Loan

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bướm điều khiển khí nén đài loan các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
