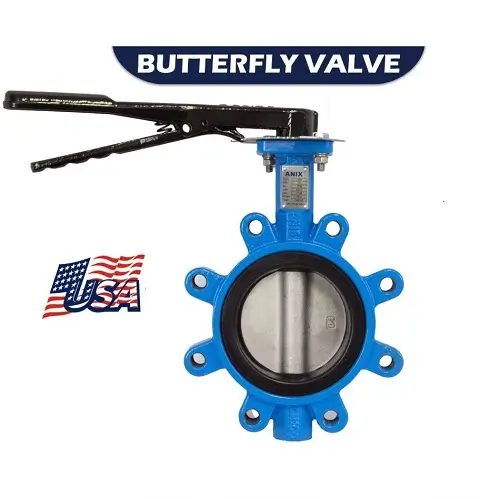

Van Bướm Mặt Bích ANSI

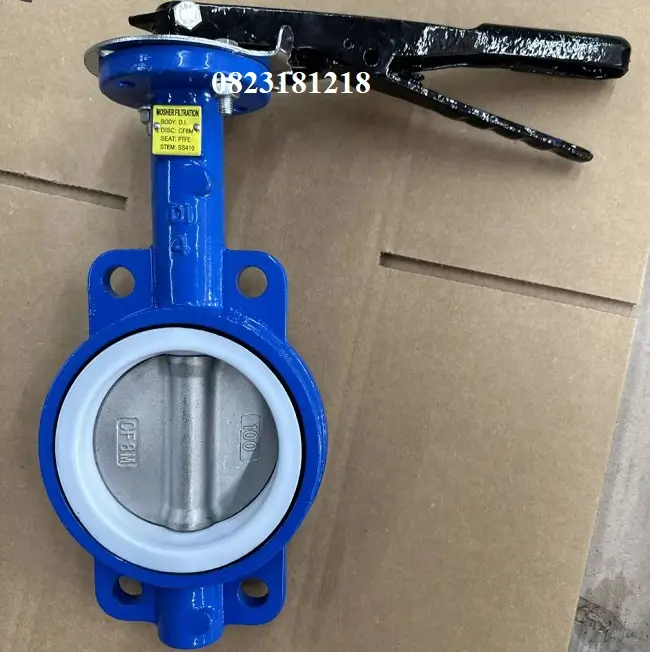

I. Giới thiệu van bướm mặt bích ANSI là gì?

Van bướm mặt bích ANSI là loại van bướm công nghiệp được thiết kế dạng mặt bích theo tiêu chuẩn mặt bích ANSI (#150LB, #300LB, 500LB…) được sử dụng phổ biến trong các hệ thống đường ống tại mỹ hoặc các quốc gia khác như Việt Nam yêu cầu hệ thống lắp đặt chuẩn ANSI.

Van bướm mặt bích tiêu chuẩn ANSI thường được lắp đặt trên các hệ thống chất lỏng hoặc hơi nóng, với chức năng đóng mở hoặc điều tiết dòng chảy một cách nhanh chóng và an toàn. Hiện nay, van bướm ANSI này được ứng dụng phổ biến trong các nhà máy sản xuất đồ uống, nước giải khát, bia, rượu, lò hơi, xăng dầu và nhiều ngành nghề khác.

II. Đặc điểm thông số kỹ thuật van bướm mặt bích ANSI

– Thông số kỹ thuật:

• Kích thước: DN50 – DN500
• Vật liệu chế tạo: Gang, inox, thép
• Nhiệt độ làm việc: -5 – 220 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Lưu chất sử dụng: Nước, hơi, khí, xăng dầu, hóa chất…
• Tiêu chuẩn mặt bích: ANSI #150, ANSI #300LB…
• Màu sắc: Xanh, sám, trắng.
• Kiểu điều khiển: Tay gạt, tay quay, khí nén, điện.
• Thời gian bảo hành: 12 tháng
• Xuất xứ: Trung Quốc, Nhật, Đài Loan, Hàn Quốc, EU…

III. Cấu tạo và nguyên lý hoạt động van bướm tiêu chuẩn ANSI

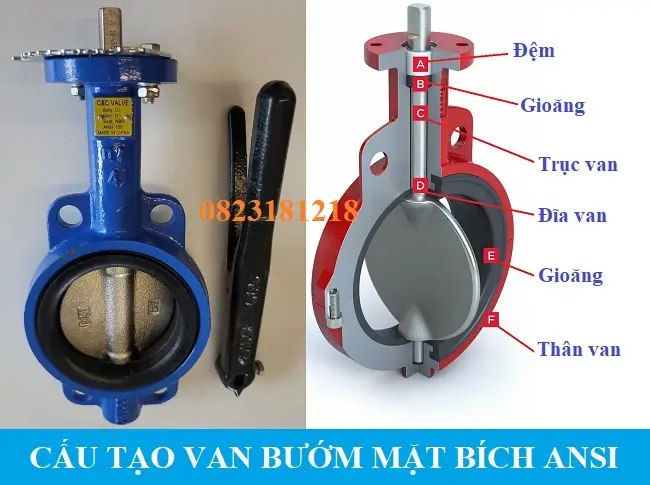

1.Cấu tạo van bướm mặt bích ANSI

Van bướm mặt bích kiểu ANSI có cấu tạo khá đơn giản gồm các bộ phận chính sau:

• Thân van: Được làm bằng chất liệu bền bỉ như inox, gang, thép, có khả năng chịu áp lực lớn và nhiệt độ cao. Phần mặt bích trên thân van bướm có các lỗ rỗng được thiết kế theo tiêu chuẩn ANSI 150LB/300LB.
• Đĩa van: Có dạng cánh bướm, thường được làm bằng chất liệu thép không gỉ (inox304 hoặc inox 316) có thể xoay quay trục với các góc 0-90 độ để đóng mở.
• Gioăng làm kín: Thường được làm bằng các chất liệu cao su chịu nhiệt tốt như EPDM, PTFE, NBR hoặc gioăng Silicon.
• Trục van: Sử dụng chất liệu thép không gỉ có độ cứng cao, chống ăn mòn tốt, giúp kết nối phần điều khiển và đĩa van để thực hiện đóng mở.
• Bộ điều khiển: Bao gồm nhiều dạng như tay gạt, tay quay, điều khiển điện hoặc điều khiển khí nén.

2. Nguyên lý hoạt động van bướm mặt bích ANSI

Van bướm lắp bích ANSI có nguyên lý hoạt động khá đơn giản, dựa trên nguyên lý quay trục giúp điều khiển đĩa van bướm đóng mở hoặc điều chỉnh dòng chảy chất lỏng, chất khí trong hệ thống đường ống dẫn.

Khi đĩa van ở góc song song với dòng chảy (góc 0 độ), cho thấy trạng thái của van đang ở vị trí mở hoàn toàn. Ngược lại, khi đĩa van ở trạng thái vuông góc (90 độ) với dòng chảy, tức van đang đóng hoàn toàn và ngăn chặn dòng chảy đi qua.

Ngoài ra, để điều chỉnh dòng chảy chỉ cần xoay đĩa van ở các góc nhỏ hơn 90 độ, khiến các góc thay đổi lớn nhỏ khác nhau để điều tiết lưu lượng theo ý muốn người dùng.

IV. Ưu điểm và nhược điểm của van bướm mặt bích ANSI

1. Ưu điểm nổi bật của van bướm mặt bích ANSI

• Van bướm công nghiệp mặt bích ANSI được thiết kế đa dạng kích thước từ DN50 – DN500
• Thiết kế đơn giản, dễ dàng lắp đặt, bảo trì và thay thế mới.
• Van bướm kết nối mặt bích ANSI có độ kín cao, chắc chắn, ổn định trong nhiều môi trường khác nhau.
• Kết nối chắc chắn, phù hợp trong môi trường có áp suất cao, nhiệt độ lớn.
• Đa dạng phương thức điều khiển như tay gạt, tay quay, khí nén và điện.

2. Nhược điểm cần lưu ý trên van bướm chuẩn ANSI

• Giá thành van bướm ANSI cao hơn các loại van bướm wafer hoặc van bướm lug.

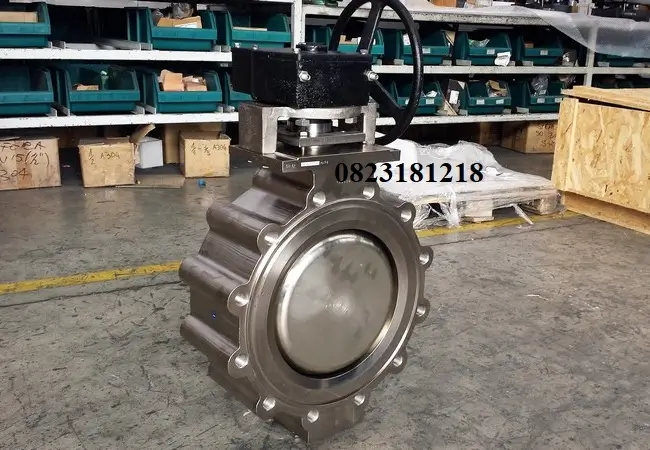

• Cần lựa chọn đúng tiêu chuẩn ANSI CLASS 150 hoặc ANSI CLASS 300, nếu không sẽ không lắp đặt được.

V. Ứng dụng van bướm mặt bích ANSI hiện nay

Dưới đây là các ứng dụng tiêu biểu của van bướm mặt bích ANSI trong nhiều ngành công nghiệp khác nhau như:

• Sử dụng trong các hệ thống phòng cháy chữa cháy, hệ thống điều hòa không khí.
• Ứng dụng trong các nhà máy thủy điện, nhiệt điện, dầu khí.
• Trong các hệ thống xử lý nước sạch, nước thải công nghiệp, dân dụng.
• Hệ thống sản xuất nước sạch, bia, rượu, nước giải khát…
• Ứng dụng trong các ngành công nghiệp sản xuất hóa chất, thực phẩm, dược phẩm.
• Trong các tòa nhà, khu công nghiệp tại các nhà máy yêu cầu tiêu chuẩn mỹ.

VI. Phân loại van bướm ANSI theo kiểu điều khiển

1.Van bướm tay gạt mặt bích ANSI

Van bướm tay gạt ANSI được thiết kế đơn giản với phần tay gạt giúp người dùng gạt trái hoặc phải để đóng mở van. Thông thường loại van bướm này có kích thước khá nhỏ từ DN50 – DN200, có giá thành rẻ, dễ sử dụng và phù hợp cho các hệ thống vừa và nhỏ.

2. Van bướm tay quay mặt bích ANSI

Van bướm tay quay ANSI có thiết kế đặc biệt hơn khi sử dụng bộ hộp số trợ lực và tay quay, cho phép người dùng điều khiển van nhẹ nhàng hơn loại tay gạt, do đó phù hợp hơn so với các hệ thống đường ống lớn từ DN100 – DN500 và áp suất cao.

3. Van bướm điều khiển khí nén mặt bích ANSI

Đặc biệt hơn với loại van bướm mặt bích ANSI điều khiển khí nén với khả năng đóng mở tự động thông qua bộ truyền động khí nén. Điểm đặc biệt của loại van bướm khí nén ANSI này đó là khả năng đóng mở siêu nhanh, độ an toàn cao. Chuyên được ứng dụng trong các hệ thống tự động hóa, hệ thống xử lý nước sạch, nước thải, hóa chất…

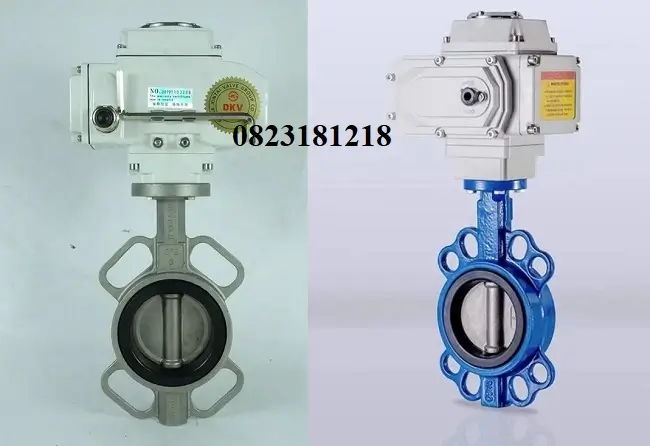

4. Van bướm điều khiển điện mặt bích ANSI

Van bướm mặt bích ANSI điều khiển điện sử dụng động cơ (motor điện) để điều khiển van bướm đóng mở tự động. Loại van bướm này không sử dụng khí nén nên rất đơn giản để kết nối với hệ thống điều khiển, phù hợp với bất kì hệ thống, địa điểm có sẵn nguồn điện.

VII. Báo giá van bướm mặt bích ANSI

Hiện nay, chúng tôi chuyên cung cấp các loại van bướm mặt bích ANSI chất lượng cao, đa dạng mẫu mã. Cam kết chính sách bảo hành 12 tháng, giá thành cạnh tranh, có đầy đủ giấy tờ COCQ và đặc biệt có đội ngũ tư vấn kỹ thuật chọn đời sản phẩm. Đây là những lý do bạn nên quan tâm và lựa chọn van bướm ANSI do Công Ty Thiết Bị Điện TS cung cấp.

Bảng giá van bướm mặt bích ANSI cập nhập mới nhất năm 2025 – 2026 quý khách có thể tham khảo sau đây:

Lưu ý: Bảng giá van bướm ANSI chưa bao gồm phí vận chuyển, VAT và chiết khấu. Vì vậy, để nhận được báo giá cập nhập mới nhất hãy liên hệ trực tiếp qua Hotline/Zalo: 0823181218 để nhận được tư vấn và hỗ trợ trực tiếp.
