Van bướm silo tay gạt

I. Van bướm silo tay gạt là gì?

Van bướm silo tay gạt là một loại van điều khiển được sử dụng trong các hệ thống silo nhằm quản lý lưu lượng của nguyên liệu rời như trạm trộn, xi măng, hạt, bột hoặc các vật liệu dạng hạt khác. Cấu tạo của van bướm gồm một đĩa hình tròn gắn vào trục. Khi người dùng xoay trục, đĩa sẽ mở hoặc đóng lối đi của nguyên liệu, từ đó kiểm soát lưu lượng một cách hiệu quả.

Van bướm silo tay gạt có cơ chế “tay gạt” cho phép điều khiển van một cách thủ công, giúp người sử dụng dễ dàng thao tác. Khi gạt tay, đĩa van sẽ di chuyển lên hoặc xuống, cho phép hoặc ngăn chặn lưu lượng nguyên liệu một cách nhanh chóng. Loại van này thường được ứng dụng trong các nhà máy chế biến thực phẩm, sản xuất hóa chất hoặc các ngành công nghiệp khác, nơi việc kiểm soát lưu lượng nguyên liệu là rất quan trọng.

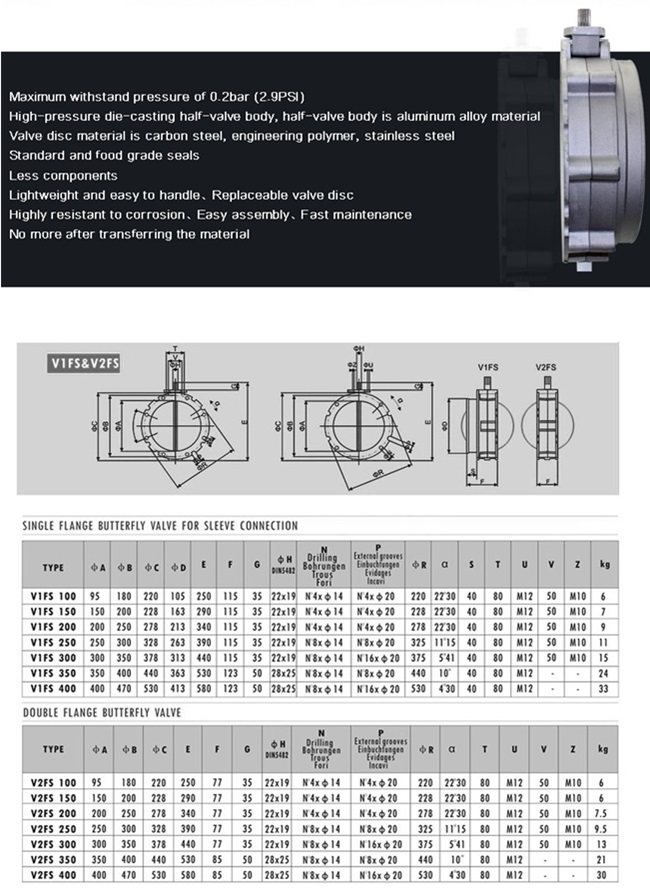

II. Thông số kỹ thuật của van bướm silo tay gạt

*THÔNG SỐ KỸ THUẬT CHI TIẾT:

• Kích thước: Thường từ 100A đến 1000A
• Thân van: Thường được làm từ nhôm, gang, thép không gỉ, hoặc nhựa PVC/PP…
• Đĩa van: Có thể là gang hoặc thép không gỉ, với lớp phủ chống ăn mòn.
• Áp suất hoạt động: từ 0.5 MPa đến 1.6 MPa
• Nhiệt độ tối đa: Thường từ -10°C đến 120°C
• Cơ chế điều khiển: Tay gạt
• Góc mở: Thường từ 0° đến 90°.
• Kiểu kết nối: Kết nối mặt bích theo tiêu chuẩn DIN, ANSI hoặc JIS.
• Ứng dụng: Sử dụng cho các loại nguyên liệu rời như xi măng, hạt, bột, hóa chất, hoặc sản phẩm thực phẩm.
• Xuất xứ: Taiwan, China, Korea,…
• Bảo hành 1 năm

III. Cấu tạo và nguyên lý hoạt động của van bướm silo tay gạt

1. Cấu tạo của van bướm silo tay gạt

1.1. Thân van

• Được sản xuất bằng hợp kim nhôm đúc áp lực cao, gang hoặc inox tùy theo từng dòng sản phẩm.
• Thiết kế dạng tròn, mỏng nhằm giảm trọng lượng nhưng vẫn đảm bảo độ bền cơ học.
• Hai mặt bích được gia công chính xác giúp lắp đặt nhanh chóng với hệ thống silo.
• Bề mặt được sơn tĩnh điện hoặc xử lý chống oxy hóa nhằm tăng khả năng chống ăn mòn.

• Bảo vệ các chi tiết bên trong.
• Chịu áp lực của vật liệu chứa trong silo.
• Kết nối chắc chắn với hệ thống đường ống.
• Đảm bảo độ kín trong quá trình vận hành.

• Khối lượng nhẹ giúp giảm tải trọng lên silo.
• Chống va đập tốt.
• Khả năng chịu rung lắc cao.
• Tuổi thọ sử dụng lâu dài.

1.2. Đĩa van

• Có dạng cánh bướm hình tròn.
• Gia công bằng thép carbon, inox 304 hoặc inox 316.
• Được cân bằng động giúp đóng mở nhẹ nhàng.
• Bề mặt nhẵn giúp hạn chế bột bám vào đĩa.

Nguyên lý làm việc: Khi tay gạt xoay, đĩa xoay 90° quanh trục,  đĩa song song với dòng vật liệu, van mở hoàn toàn và đĩa vuông góc với dòng chảy, van đóng kín.

• Điều tiết lưu lượng vật liệu.
• Đóng mở nhanh chỉ bằng một thao tác.
• Giảm hiện tượng kẹt vật liệu.

1.3. Gioăng làm kín

• Thiết kế ôm sát đĩa van.
• Có tính đàn hồi cao.
• Chống mài mòn tốt.
• Chịu được nhiệt độ và áp suất làm việc.

• Ngăn vật liệu rò rỉ ra ngoài.
• Giảm thất thoát xi măng hoặc bột.
• Hạn chế bụi phát tán.
• Tăng tuổi thọ cho đĩa van.

1.4. Trục van

• Làm bằng inox 304 hoặc thép mạ cứng.
• Gia công chính xác bằng máy CNC.
• Đường kính phù hợp với từng kích cỡ van.

• Truyền mô-men xoắn từ tay gạt.
• Giữ cố định đĩa van.
• Đảm bảo đĩa quay chính xác.

Yêu cầu kỹ thuật:

• Độ cứng cao.
• Không bị cong vênh.
• Chống ăn mòn.
• Chịu lực xoắn lớn.

1.5. Bộ tay gạt

• Đóng mở rất nhanh.
• Không cần điện.
• Không cần khí nén.
• Dễ thao tác.
• Chi phí bảo trì thấp.

Cấu tạo của van bướm silo tay gạt

2. Nguyên lý hoạt động của van bướm silo tay gạt

Nguyên lý hoạt động của van bướm silo tay gạt dựa trên cơ chế xoay của đĩa van để điều khiển lưu lượng nguyên liệu. Khi người sử dụng gạt tay vào cần điều khiển, trục van sẽ xoay, làm cho đĩa van di chuyển. Khi đĩa ở vị trí mở, lối đi cho nguyên liệu sẽ được thông, cho phép nguyên liệu rời như bột hoặc hạt đi qua một cách dễ dàng. Ngược lại, khi đĩa van đóng, lưu lượng nguyên liệu sẽ bị ngăn chặn, giúp kiểm soát chính xác lượng nguyên liệu được xuất ra từ silo. Cơ chế tay gạt giúp việc điều khiển trở nên đơn giản và nhanh chóng. Người sử dụng chỉ cần một thao tác nhẹ để mở hoặc đóng van mà không cần bất kỳ thiết bị phức tạp nào.

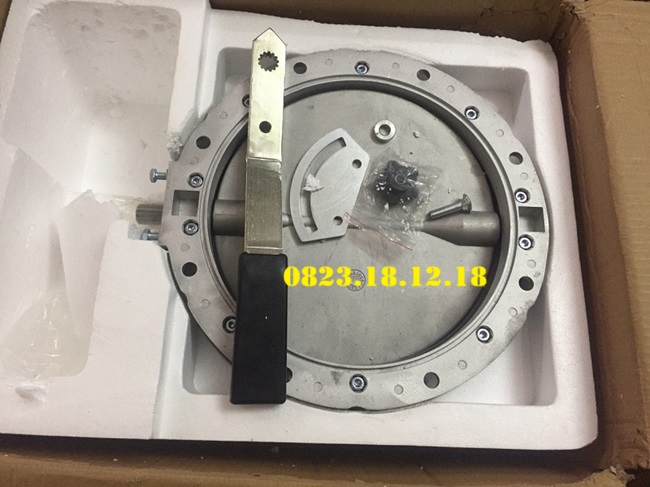

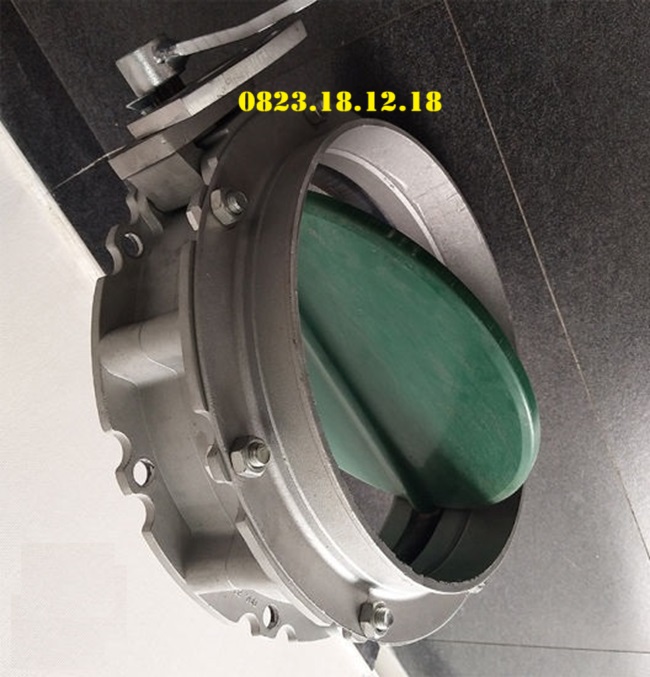

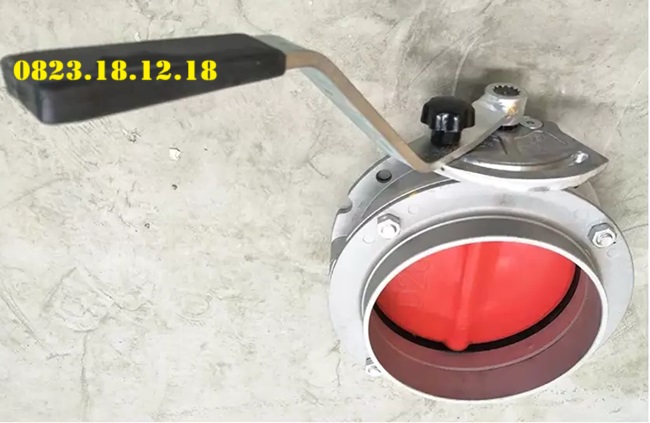

IV. Hình ảnh thực tế của van bướm silo tay gạt

V. Lợi ích của van bướm silo tay gạt

• Dễ dàng điều khiển: Van bướm tay gạt cho phép người sử dụng dễ dàng mở hoặc đóng thủ công, giúp kiểm soát lưu lượng nguyên liệu một cách nhanh chóng và thuận tiện.
• Tiết kiệm không gian: Với thiết kế nhỏ gọn, van bướm chiếm ít diện tích hơn so với các loại van khác, giúp tối ưu hóa không gian lắp đặt trong nhà máy hoặc silo.
• Chi phí bảo trì thấp: cấu tạo đơn giản và ít bộ phận chuyển động giúp giảm thiểu chi phí bảo trì và sửa chữa van
• Khả năng chịu nhiệt và áp lực: Nhiều loại van bướm được chế tạo từ vật liệu chịu nhiệt và áp lực, cho phép hoạt động hiệu quả trong các điều kiện khắc nghiệt.
• An toàn và có độ bền cao: Việc kiểm soát lưu lượng nguyên liệu giúp ngăn ngừa rò rỉ và đảm bảo an toàn trong quá trình vận hành. Van hoạt động ổn định và đáng tin cậy, giảm rủi ro trong sản xuất.
• Ứng dụng đa dạng: Van bướm silo tay gạt có thể được sử dụng trong nhiều lĩnh vực khác nhau, từ chế biến thực phẩm đến sản xuất hóa chất, đáp ứng nhu cầu của nhiều ngành công nghiệp.

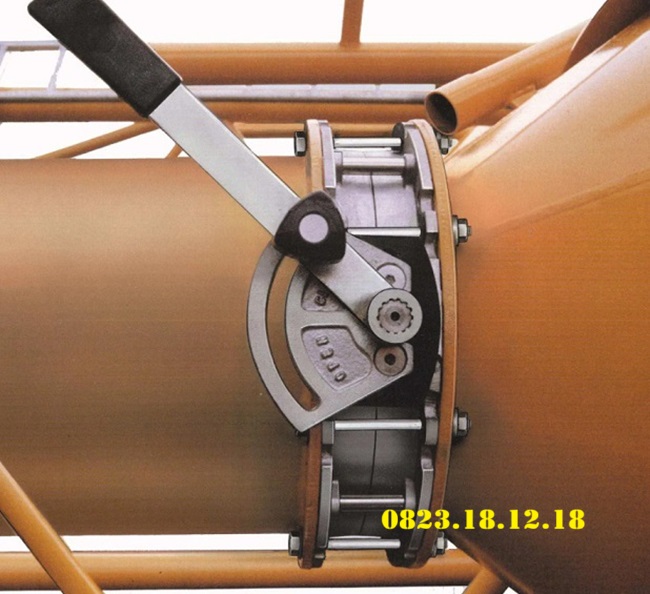

VI. Ứng dụng thực tế của van bướm silo tay gạt

• Ngành thực phẩm

• Ngành hóa chất: Sử dụng để quản lý dòng chảy của các hóa chất rắn hoặc lỏng trong các quy trình sản xuất hóa chất và các Nguyên liệu phụ gia
• Ngành xây dựng: Quản lý nguyên liệu như xi măng, vôi, cát trong các nhà máy sản xuất vật liệu xây dựng.
• Ngành nông nghiệp: Sử dụng trong các silo để lưu trữ và kiểm soát nguyên liệu như hạt ngũ cốc, phân bón, hoặc thức ăn chăn nuôi.
• Ngành năng lượng: Kiểm soát lưu lượng trong các hệ thống xử lý chất thải rắn hoặc lỏng.
• Ngành dược phẩm: Quản lý nguyên liệu trong các quy trình sản xuất và đóng gói sản phẩm dược phẩm.
• Ngành khai thác: Kiểm soát nguyên liệu trong các nhà máy chế biến khoáng sản như than, quặng, hoặc đá.

VII. Báo giá sản phẩm van bướm silo tay gạt

Công ty Thiết bị Điện TS xin trân trọng giới thiệu đến quý khách hàng sản phẩm van bướm silo tay gạt với mức giá tốt nhất trên thị trường. Chúng tôi cam kết cung cấp những sản phẩm chất lượng cao, được sản xuất từ các vật liệu có độ bền cao và đạt tiêu chuẩn quốc tế.

Hiện tại, chúng tôi đang triển khai chương trình khuyến mãi đặc biệt, giúp quý khách hàng có cơ hội sở hữu sản phẩm với mức giá ưu đãi nhất. Để biết thêm chi tiết về giá cả và các ưu đãi, vui lòng liên hệ với chúng tôi qua số điện thoại 0823.18.12.18 hoặc email thietbidients97@gmail.com.
