Van bướm gang là một loại van công nghiệp phổ biến và là một loại van bướm được sử dụng để điều chỉnh và kiểm soát lưu lượng các chất lỏng hoặc khí trong các ống dẫn. Sản phẩm này thường được chế tạo từ vật liệu gang hoặc gang dẻo, vật liệu có độ bền cao, chịu được áp suất và nhiệt độ cao.

Cấu tạo chính của van bướm gang gồm một đĩa gang được gắn trên một trục xoay. Khi tác dụng lực lên tay điều khiển, cánh van hình tròn dạng dẹp có thể xoay 90 độ, mở hoặc đóng van để kiểm soát lưu lượng.

Ưu điểm của van bướm gang là kích thước nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt và bảo trì. Nó cũng có khả năng chịu áp suất và nhiệt độ cao, đồng thời có độ kín cao. Nhờ những ưu điểm vượt trội, van bướm gang thường được sử dụng rộng rãi trong các ngành như cấp/thoát nước, xử lý nước thải, hóa chất, dầu khí, công nghiệp thực phẩm và nhiều ứng dụng công nghiệp khác.

Với chất lượng ưu việt và dịch vụ chăm sóc khách hàng tận tình, Công ty Thietbidients là đối tác đáng tin cậy của các doanh nghiệp trong và ngoài nước. Công ty chúng tôi chuyên cung cấp các loại van bướm gang có kích thước từ DN40-DN1000 được xuất xứ từ nhiều nhãn hàng nổi tiếng đến từ Hàn Quốc, Nhật Bản, Trung Quốc, Đức, Malaysia, Châu Âu,… tự hào mang đến cho khác hàng các sản phẩm uy tín nhất, chất lượng nhất, giá cả hợp lý nhất trên thị trường hiện nay.

MỘT SỐ LOẠI VAN BƯỚM GANG PHỔ BIẾN MÀ CHÚNG TÔI CUNG CẤP:

Van bướm gang tay gạt
Van bướm gang tay quay
Van bướm gang điều khiển điện
Van bướm gang điều khiển khí nén
Van bướm gang tín hiệu điện
Van bướm thân gang hai mặt bích
Van bướm gang kiểu wafer
Van bướm gang kiểu lug
Van bướm gang cánh teflon
Van bướm thân gang cánh inox
Van bướm thân gang cánh gang
Van bướm gang Hàn Quốc
Van bướm gang Nhật Bản
Van bướm gang Trung Quốc
Van bướm gang Đài Loan
Van bướm gang Malaysia
Van bướm gang chịu nhiệt độ cao

II. Thông số kỹ thuật của van bướm gang

VAN BƯỚM GANG CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

III. Van bướm gang có cấu tạo và nguyên lý hoạt động như thế nào?

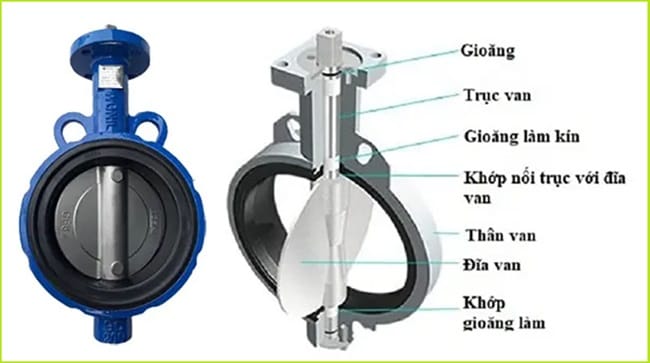

1. Cấu tạo của van bướm gang

Cấu tạo của van bướm gang thường bao gồm các bộ phận chính sau đây:

Thân van (Body): Được chế tạo từ gang dẻo đúc nguyên khối, có thiết kế chắc chắn và đảm bảo độ kín khít.
Đĩa van (Disc): Là bộ phận trung tâm điều khiển luồng chất lưu, cũng được làm từ gang dẻo hoặc vật liệu khác như thép không gỉ, carbon hay composite tùy theo yêu cầu ứng dụng.
Trục van (Shaft): Kết nối đĩa van với tay điều khiển bên ngoài, cho phép mở/đóng van. Trục thường được làm từ thép không gỉ để chống ăn mòn.
Gioăng kín (Seals): Gioăng cao su hoặc vật liệu đàn hồi khác được lắp giữa thân van và đĩa van để đảm bảo độ kín.
Tay điều khiển (Actuator): Có thể là tay gạt, tay quay hoặc các cơ cấu điều khiển tự động như động cơ điện, khí nén hay thủy lực.
Giá đỡ (Bracket): Bộ phận gia cố để lắp đặt van vào đường ống.

Cấu tạo này giúp van bướm gang hoạt động linh hoạt, chịu được áp suất và nhiệt độ cao, đồng thời đảm bảo an toàn và độ kín khít tuyệt đối trong quá trình vận hành.

2. Nguyên lý hoạt động của van bướm gang

Nguyên lý hoạt động của van bướm gang như sau:

Khi van ở vị trí mở, đĩa van nằm song song với luồng chất lưu, cho phép chất lưu (như nước, hơi nước, khí…) chảy qua van một cách tự do với lưu lượng và áp suất tối đa.
Khi cần điều khiển hoặc đóng/mở luồng chất lưu, người vận hành sử dụng tay quay, tay gạt hoặc cơ cấu điều khiển tự động (như động cơ điện, khí nén hay thủy lực) để xoay đĩa van.
Khi xoay đĩa van, nó sẽ quay theo trục của van, tạo thành một góc nghiêng so với luồng chất lưu. Điều này dẫn đến việc giảm lưu lượng và áp suất chất lưu qua van.
Khi đĩa van quay đến vị trí vuông góc với luồng chất lưu (đóng hoàn toàn), van sẽ ngăn chặn hoàn toàn dòng chảy, đảm bảo độ kín tuyệt đối.
Hệ thống gioăng kín giữa đĩa van và thân van giúp đảm bảo độ kín, ngăn ngừa rò rỉ. Các chi tiết như trục, gioăng và vật liệu chế tạo cũng được lựa chọn phù hợp để chống ăn mòn, chịu nhiệt và áp suất.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, van bướm gang trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp.

IV. Ưu điểm và nhược điểm của van bướm gang

1. Ưu điểm của van bướm gang

Thiết kế đơn giản, cấu tạo gọn nhẹ và chắc chắn.
Khả năng chịu áp suất và nhiệt độ cao.
Khả năng điều khiển lưu lượng chất lưu linh hoạt.
Tỷ lệ kích thước – lưu lượng tốt, có thể điều khiển lưu lượng lớn với kích thước van nhỏ.
Chi phí sản xuất và lắp đặt thấp.
Dễ bảo trì, sửa chữa và thay thế các bộ phận hư hỏng.
Độ bền cao.

2. Nhược điểm của van bướm gang

Độ kín khi van ở vị trí đóng không tuyệt đối như van bướm khác (van cầu, van phớt).
Khi van ở vị trí gần đóng, dòng chảy qua van bị rối và gây thất thoát áp suất lớn.
Khả năng chịu ăn mòn hóa chất, bùn cát không bằng một số loại van khác.
Tiếng ồn khi van hoạt động ở vị trí gần đóng có thể khá lớn.

V. Tại sao van bướm gang lại quan trọng như vậy?

Van bướm gang quan trọng vì nó có ứng dụng thực tế trong nhiều ngành hiện nay, bao gồm:

1. Ngành công nghiệp:

– Sử dụng trong đường ống và hệ thống ống dẫn chất lỏng, khí, hóa chất, chất thải, v.v.

– Điều khiển dòng chảy và áp suất trong các quá trình sản xuất công nghiệp.

– Ứng dụng trong các hệ thống làm lạnh, sưởi ấm và thông gió.

2. Ngành năng lượng:

– Sử dụng trong các nhà máy điện, đường ống dẫn dầu khí.

– Điều khiển dòng chảy và áp suất trong các hệ thống phân phối nhiên liệu.

3. Ngành nước và xử lý nước thải:

– Sử dụng trong các hệ thống cấp nước, thoát nước, xử lý nước thải.

– Điều khiển và cô lập các dòng chảy trong các quy trình xử lý.

4. Ngành hàng không, đóng tàu:

– Ứng dụng trong các hệ thống thông gió, điều khiển áp suất và dòng khí.

– Sử dụng trong các hệ thống cấp nhiên liệu, khí nén.

5. Ngành Y tế:

– Sử dụng trong các hệ thống cung cấp và điều khiển khí y tế, oxy.

– Ứng dụng trong các thiết bị y tế như máy thở, máy trợ tim.

VI. Báo giá sản phẩm van bướm gang

Công ty Thietbidients chuyên cung cấp các loại van bướm gang với chất lượng, với nhiều năm kinh nghiệm trong lĩnh vực phân phối van công nghiệp, chúng tôi tự hào mang đến cho khách hàng những sản phẩm tốt nhất, bền bỉ và giá thành hợp lý.

Ngoài ra, chúng tôi cũng cung cấp dịch vụ bảo hành và tư vấn lựa chọn các mẫu van phù hợp với nhu cầu của khách hàng. Để biết thêm thông tin chi tiết về bảng báo giá và các chính sách ưu đãi, vui lòng liên hệ với chúng tôi theo số hotline 0823.18.12.18 hoặc email Thietbidients97@gmail.com. Chúng tôi luôn sẵn sàng hỗ trợ quý khách hàng 24/7.
