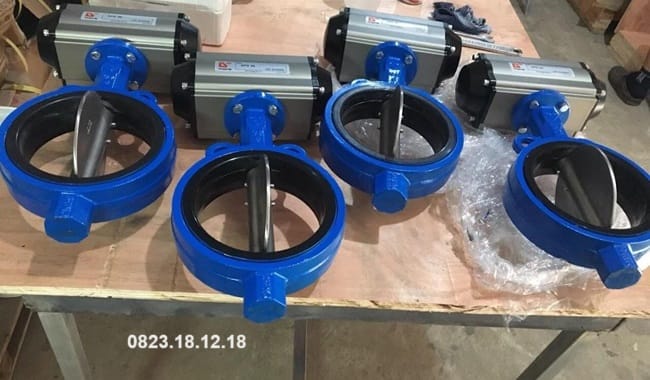

Van bướm điều khiển khí nén ON/OFF

I. Van bướm điều khiển khí nén ON/OFF là gì?

Van bướm điều khiển khí nén ON/OFF là loại van bướm được điều khiển bằng bộ truyền động khí nén, cho phép van mở hoàn toàn (ON) hoặc đóng hoàn toàn (OFF) mà không có khả năng điều chỉnh dòng chảy trung gian.

Van bướm điều khiển khí nén ON/OFF được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, nơi cần kiểm soát dòng chảy của chất lỏng hoặc khí. Các ngành công nghiệp sử dụng loại van này bao gồm xử lý nước, dầu khí, hóa chất, thực phẩm và đồ uống, và HVAC (hệ thống điều hòa không khí và thông gió).

II. Thông số kỹ thuật của van bướm điều khiển khí nén ON/OFF

VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN ON/OFF CÓ THÔNG SỐ CHUNG NHƯ SAU:

• Kích thước (Size): Kích thước phổ biến: DN50 – DN1200
• Thân van: Thép không gỉ (Inox), gang, thép carbon, nhựa (PVC, UPVC)
• Đĩa van: Inox, thép carbon, nhựa
• Trục van: Inox 304/316
• Gioăng làm kín (Seal): Teflon (PTFE), EPDM, Viton
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ môi trường: -20°C đến 80°C (với vật liệu nhựa). Nhiệt độ cao: Tối đa 150°C (với vật liệu kim loại và gioăng Teflon)
• Kiểu kết nối (Connection Type): Wafer: Lắp kẹp giữa hai mặt bích, Lug: Lắp bích với các lỗ bulong ở cả hai mặt, Flange: Lắp bích tiêu chuẩn DIN, ANSI, JIS
• Áp lực khí nén: 3 – 8 bar
• Tác động: Tác động đơn (Spring Return) hoặc tác động kép (Double Acting)
• Thời gian đóng/mở: 1 – 3 giây tùy thuộc vào kích thước van và áp lực khí nén
• Tiêu chuẩn IP: IP67 (chống bụi và chống nước)
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu…
• Bảo hành: Thời gian bảo hành 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén ON/OFF

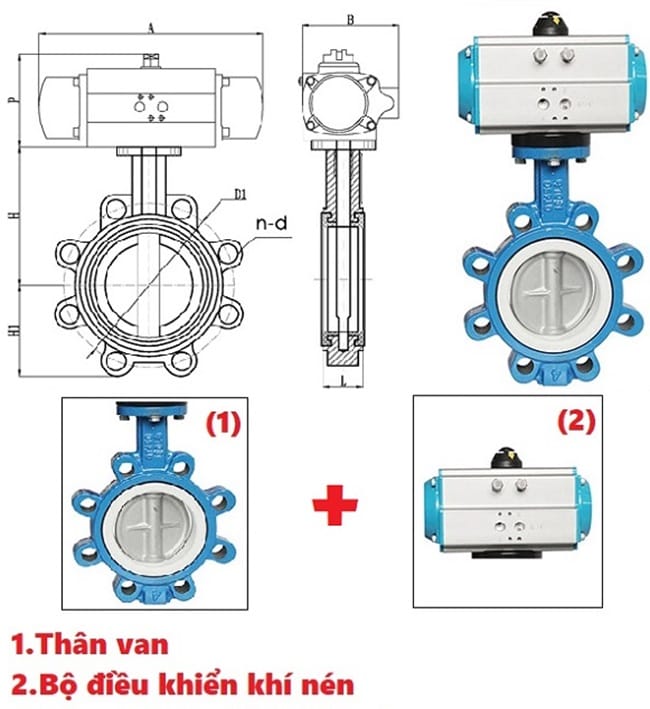

1. Cấu tạo của van bướm điều khiển khí nén ON/OFF

Van bướm điều khiển khí nén ON/OFF có cấu tạo bao gồm các bộ phận chính sau:

• Thân van: Thân van thường được làm từ các vật liệu như gang, thép carbon, thép không gỉ (inox), hoặc nhựa PVC/UPVC, tùy theo môi trường làm việc. Thân van là khung chính chứa các bộ phận khác của van, chịu áp lực và môi trường làm việc.
• Đĩa van: Đĩa van thường được làm từ inox, thép carbon, hoặc nhựa. Đĩa van là bộ phận chính điều khiển dòng chảy, khi đĩa van xoay vuông góc với dòng chảy, van sẽ đóng; khi đĩa van song song với dòng chảy, van sẽ mở.
• Trục van: Thường làm từ inox 304 hoặc 316. Trục van kết nối giữa đĩa van và bộ truyền động khí nén, truyền lực từ bộ truyền động để xoay đĩa van.
• Gioăng làm kín: Chất liệu: Teflon (PTFE), EPDM, Viton. Gioăng làm kín đảm bảo độ kín khít của van khi đóng, ngăn chặn rò rỉ chất lỏng hoặc khí qua van.
• Bộ truyền động khí nén: Bộ truyền động bao gồm các xi lanh khí, piston, lò xo (đối với tác động đơn), và các bộ phận kết nối. Chức năng: Sử dụng áp lực khí nén để tạo ra lực xoay trục van, điều khiển đĩa van đóng hoặc mở. Loại tác động: Tác động đơn: Sử dụng lò xo để tự động đưa van về trạng thái ban đầu khi ngừng cấp khí nén. Tác động kép: Cần khí nén để thực hiện cả quá trình mở và đóng van.
• Bộ phận truyền tín hiệu: Truyền tín hiệu vị trí của van (mở hoặc đóng) về hệ thống điều khiển trung tâm. Đây là bộ phận tùy chọn, không phải van nào cũng có.

2. Nguyên lý hoạt động của van bướm điều khiển khí nén ON/OFF

Nguyên lý hoạt động của van bướm khí nén ON/OFF dựa trên việc sử dụng khí nén để điều khiển đĩa van xoay quanh trục của nó. Khi khí nén được cấp vào bộ truyền động khí nén, áp lực khí sẽ đẩy piston di chuyển, tạo ra lực xoay trục van. Lực này truyền từ trục van xuống đĩa van, khiến đĩa van xoay. Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn, cho phép chất lỏng hoặc khí đi qua (trạng thái ON). Ngược lại, khi đĩa van xoay vuông góc với dòng chảy, van sẽ đóng hoàn toàn, ngăn chặn dòng chảy (trạng thái OFF). Trong trường hợp bộ truyền động tác động đơn (Spring Return), lò xo sẽ tự động đẩy van về trạng thái ban đầu khi ngừng cấp khí nén. Còn với bộ truyền động tác động kép (Double Acting), khí nén cần thiết cho cả quá trình mở và đóng van.

IV. Một số loại van bướm điều khiển khí nén ON/OFF phổ biến

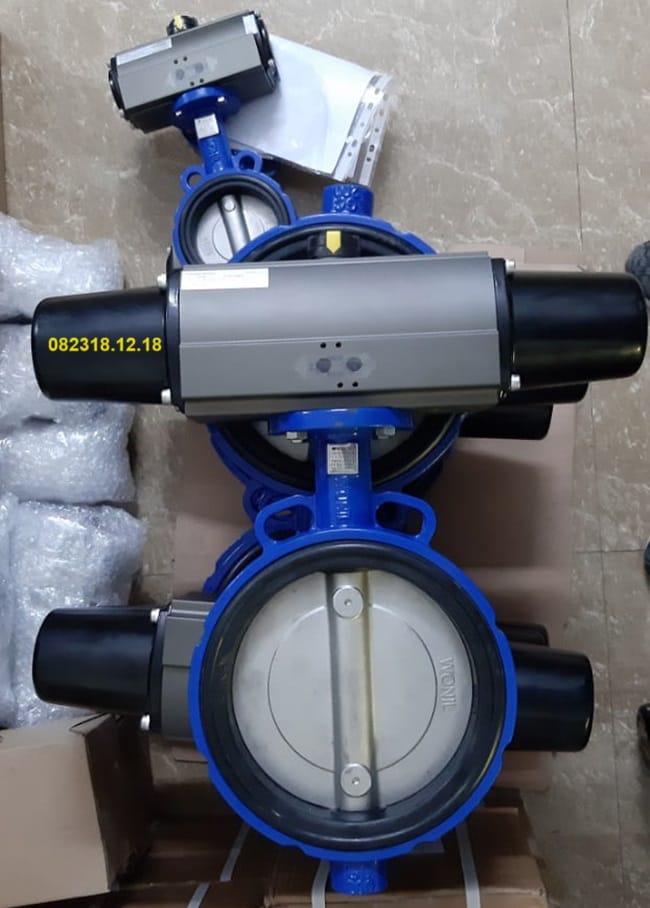

1. Van bướm điều khiển khí nén ON/OFF tác động đơn

Van bướm khí nén ON/OFF tác động đơn được điều khiển bằng bộ truyền động khí nén có cơ cấu tác động đơn, trong đó lò xo tự động đóng hoặc mở van khi ngừng cấp khí nén.

Bộ truyền động khí nén Bao gồm một xi lanh khí nén, piston, và lò xo hồi tiếp.

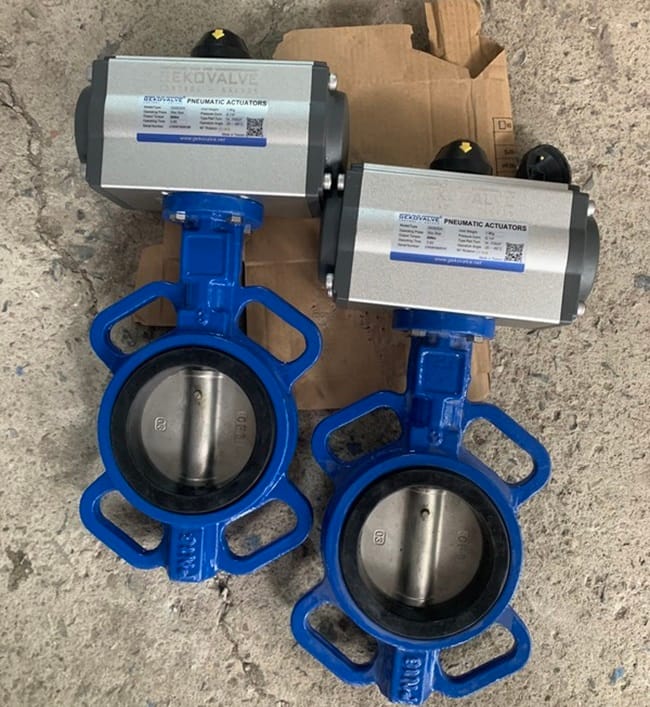

2. Van bướm điều khiển khí nén ON/OFF tác động kép

Van bướm khí nén ON/OFF tác động kép sử dụng bộ truyền động khí nén có cơ cấu tác động kép, cho phép điều khiển van mở và đóng thông qua khí nén.

Bộ truyền động khí nén Bao gồm hai xi lanh khí nén đối xứng với nhau, mỗi xi lanh có piston và các bộ phận cơ khí liên quan. Bộ truyền động không có lò xo hồi tiếp.

3. Van bướm điều khiển khí nén ON/OFF vi sinh

Van bướm khí nén ON/OFF vi sinh được thiết kế đặc biệt để đáp ứng yêu cầu nghiêm ngặt trong các ngành công nghiệp thực phẩm, dược phẩm, và các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao.

Đĩa van vi sinh được làm từ vật liệu inox 304, 316L hoặc vật liệu chống ăn mòn khác, với bề mặt nhẵn để dễ dàng vệ sinh.

4. Van bướm điều khiển khí nén ON/OFF 2 mặt bích

Van bướm khí nén ON/OFF 2 mặt bích được thiết kế để điều khiển dòng chảy trong hệ thống đường ống với hai mặt bích kết nối. Van được trang bị hai mặt bích chuẩn, cho phép kết nối chắc chắn với hệ thống ống dẫn. Các mặt bích thường được thiết kế theo tiêu chuẩn như ANSI, DIN, hoặc JIS.

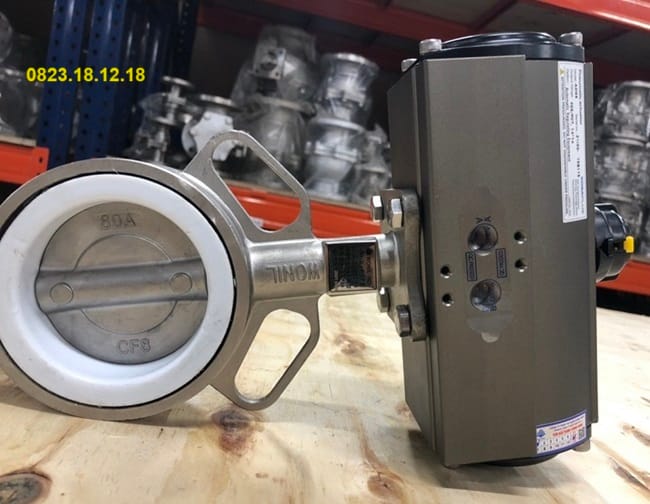

5. Van bướm điều khiển khí nén ON/OFF inox

Van bướm khí nén ON/OFF inox được thiết kế để hoạt động trong môi trường yêu cầu độ bền cao và khả năng chống ăn mòn. Thân van làm từ inox (thường là inox 304 hoặc 316) giúp chống ăn mòn và chịu được môi trường khắc nghiệt.

6. Van bướm điều khiển khí nén ON/OFF gang

Van bướm khí nén ON/OFF gang được thiết kế để hoạt động trong các hệ thống đường ống sử dụng vật liệu gang cho thân van. Đĩa van Được làm từ gang hoặc vật liệu chống ăn mòn khác, thiết kế dạng đĩa để điều khiển dòng chảy. Thân van làm từ gang, thường có lớp sơn phủ hoặc lớp chống ăn mòn để tăng độ bền.

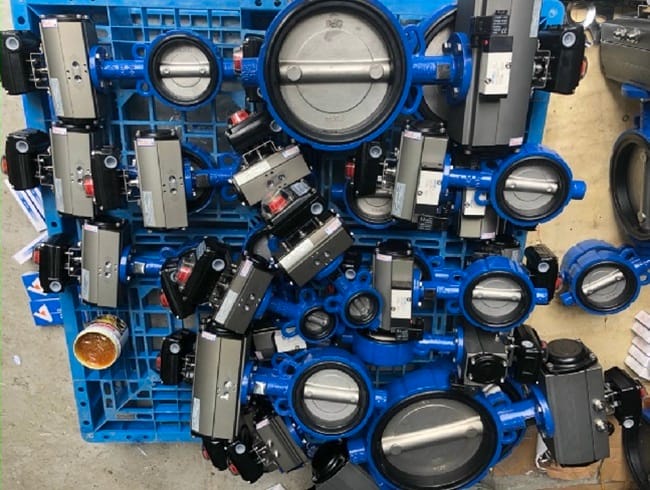

7. Van bướm điều khiển khí nén ON/OFF thép

Van bướm khí nén ON/OFF thép sử dụng bộ truyền động khí nén để điều khiển việc mở hoặc đóng van, với thân van được làm từ thép (thường là thép carbon hoặc thép hợp kim), có khả năng chịu áp lực và nhiệt độ cao.

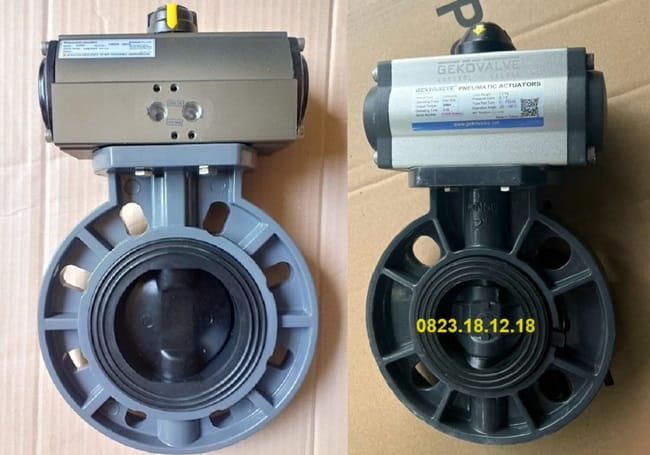

8. Van bướm điều khiển khí nén ON/OFF nhựa

Van bướm khí nén ON/OFF nhựa là loại van bướm được thiết kế với thân và đĩa van làm từ vật liệu nhựa, kết hợp với bộ truyền động khí nén để điều khiển việc mở hoặc đóng van. Thân van làm từ nhựa (như PVC, UPVC, CPVC, PPR), giúp chống ăn mòn và giảm trọng lượng.

V. Ưu điểm của van bướm điều khiển khí nén ON/OFF

Van bướm khí nén ON/OFF có nhiều ưu điểm vượt trội, bao gồm:

1. Tốc độ đóng/mở nhanh: Van bướm điều khiển khí nén ON/OFF có khả năng đóng/mở nhanh chóng, thường chỉ mất vài giây để hoàn thành chu trình, giúp nâng cao hiệu quả vận hành trong các hệ thống cần điều khiển tức thời.
2. Tính tự động hóa cao: Van được điều khiển hoàn toàn tự động thông qua hệ thống khí nén, giúp giảm thiểu công sức và chi phí lao động, đồng thời đảm bảo độ chính xác và ổn định trong quá trình vận hành.
3. Kết cấu đơn giản và nhỏ gọn: Van bướm có thiết kế đơn giản với ít bộ phận chuyển động, điều này không chỉ giúp giảm chi phí bảo trì mà còn kéo dài tuổi thọ của van.
4. Độ bền cao: Các vật liệu chế tạo như inox, thép carbon, hoặc nhựa có khả năng chịu ăn mòn và chịu lực tốt, giúp van hoạt động ổn định trong các môi trường khắc nghiệt, kể cả trong môi trường hóa chất hoặc ngoài trời.
5. Khả năng đóng kín tốt: Với các gioăng làm kín chất lượng cao, van bướm điều khiển khí nén ON/OFF đảm bảo khả năng đóng kín tuyệt đối, ngăn ngừa rò rỉ hiệu quả.
6. Đa dạng kích thước và ứng dụng: Van bướm có thể được sản xuất với nhiều kích thước khác nhau (từ DN50 đến DN1200), phù hợp với nhiều loại đường ống và các ứng dụng trong công nghiệp như xử lý nước, dầu khí, hóa chất, thực phẩm và đồ uống.
7. Tiết kiệm chi phí: So với các loại van khác, van bướm thường có chi phí đầu tư và bảo trì thấp hơn, đặc biệt là đối với các ứng dụng yêu cầu van có kích thước lớn.

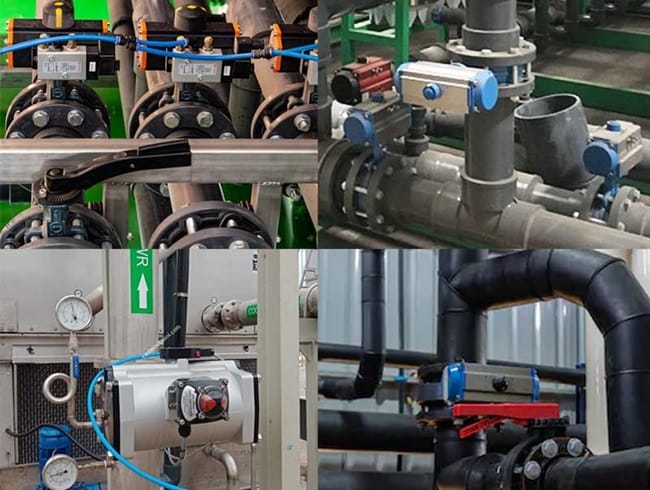

VI. Van bướm điều khiển khí nén ON/OFF có ứng dụng trong thực tế như thế nào?

Van bướm khí nén ON/OFF được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ vào tính năng điều khiển tự động, đóng/mở nhanh chóng, và độ bền cao. Dưới đây là một số ứng dụng thực tế của loại van này:

1. Ngành xử lý nước và nước thải:

• Ứng dụng: Van bướm điều khiển khí nén ON/OFF được sử dụng để kiểm soát dòng chảy trong hệ thống cấp nước sạch, xử lý nước thải, và hệ thống tưới tiêu.
• Lợi ích: Giúp điều khiển chính xác quá trình lọc, xử lý và phân phối nước, ngăn ngừa rò rỉ và đảm bảo hiệu quả hoạt động của hệ thống.

2. Ngành dầu khí:

• Ứng dụng: Van được dùng để kiểm soát dòng chảy của dầu thô, khí gas, và các sản phẩm hóa dầu trong các nhà máy lọc dầu, đường ống dẫn dầu khí.
• Lợi ích: Đảm bảo an toàn và hiệu quả trong việc vận hành hệ thống, đặc biệt trong các môi trường dễ cháy nổ hoặc có áp lực cao.

3. Ngành hóa chất:

• Ứng dụng: Van bướm điều khiển khí nén ON/OFF được sử dụng để điều khiển dòng chảy của các hóa chất trong quá trình sản xuất, pha trộn và xử lý hóa chất.
• Lợi ích: Khả năng chịu ăn mòn cao và độ kín tốt giúp van bướm phù hợp với các ứng dụng chứa hóa chất ăn mòn, đảm bảo an toàn và độ bền của hệ thống.

4. Ngành thực phẩm và đồ uống:

• Ứng dụng: Van bướm điều khiển khí nén ON/OFF được sử dụng trong các quy trình sản xuất và đóng gói thực phẩm, nước giải khát, bia, rượu, nơi yêu cầu vệ sinh cao.
• Lợi ích: Vật liệu không gỉ và khả năng vận hành nhanh chóng, chính xác giúp duy trì chất lượng sản phẩm và đảm bảo tuân thủ các tiêu chuẩn vệ sinh.

5. Ngành dược phẩm:

• Ứng dụng: Van được sử dụng trong các hệ thống sản xuất thuốc, nơi yêu cầu kiểm soát chặt chẽ các dòng chảy của dung dịch và hóa chất.
• Lợi ích: Khả năng chống ăn mòn và đảm bảo vệ sinh giúp van phù hợp với các quy trình sản xuất nghiêm ngặt trong ngành dược phẩm.

6. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning):

• Ứng dụng: Van bướm điều khiển khí nén ON/OFF được sử dụng để kiểm soát dòng chảy của không khí, nước nóng/lạnh trong hệ thống sưởi ấm, thông gió và điều hòa không khí.
• Lợi ích: Giúp tăng cường hiệu quả năng lượng và duy trì nhiệt độ ổn định trong các tòa nhà và cơ sở công nghiệp.

7. Ngành công nghiệp giấy và bột giấy:

• Ứng dụng: Van được sử dụng để điều khiển dòng chảy của bột giấy, nước và hóa chất trong quá trình sản xuất giấy.
• Lợi ích: Khả năng chịu áp lực cao và kiểm soát dòng chảy tốt giúp tối ưu hóa quy trình sản xuất và giảm thiểu lãng phí.

VII. Báo giá sản phẩm van bướm điều khiển khí nén ON/OFF

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bướm điều khiển khí nén ON/OFF các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
