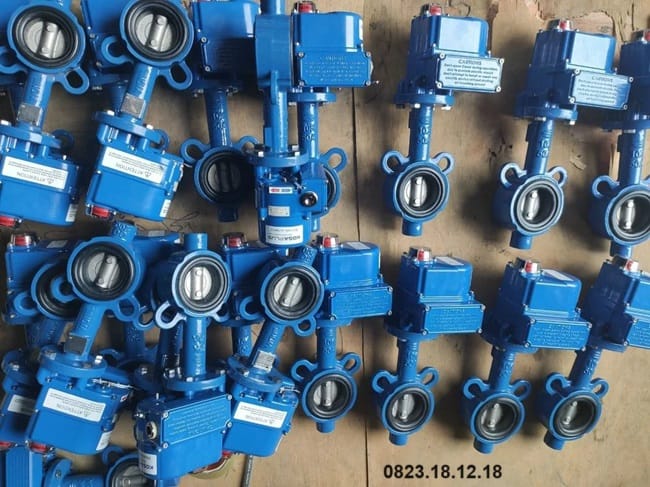

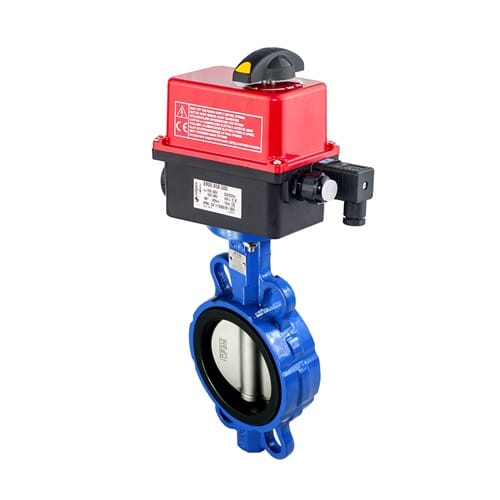

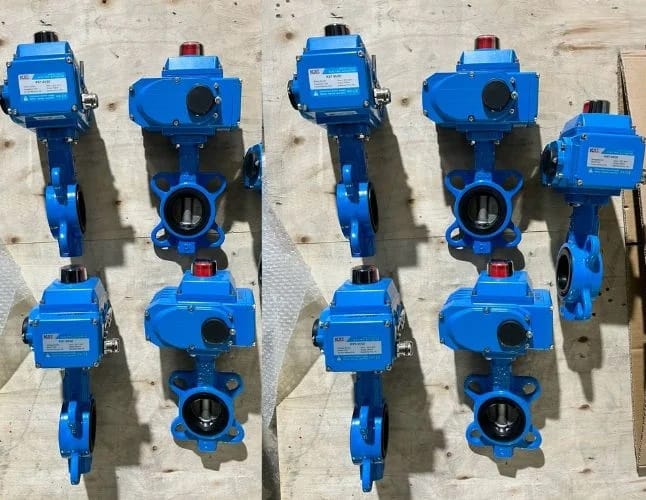

Van bướm wafer điều khiển điện

Van bướm wafer điều khiển điện là một loại van bướm có thiết kế mỏng, gọn và không có tai bắt bulông, được kẹp giữa hai mặt bích của đường ống. Thay vì sử dụng tay quay để điều khiển, van này được vận hành bằng một bộ motor điện (actuator), cho phép tự động mở hoặc đóng van bằng tín hiệu điện. Điều này giúp kiểm soát lưu lượng chất lỏng, khí hoặc hơi trong hệ thống một cách chính xác và hiệu quả.

Van bướm wafer điều khiển điện thường được sử dụng trong các hệ thống yêu cầu tự động hóa và điều khiển từ xa, chẳng hạn như trong ngành công nghiệp nước, hóa chất, HVAC, và xử lý nước thải. Với thiết kế đơn giản và dễ lắp đặt, loại van này là lựa chọn lý tưởng cho các ứng dụng yêu cầu sự linh hoạt và độ bền cao.

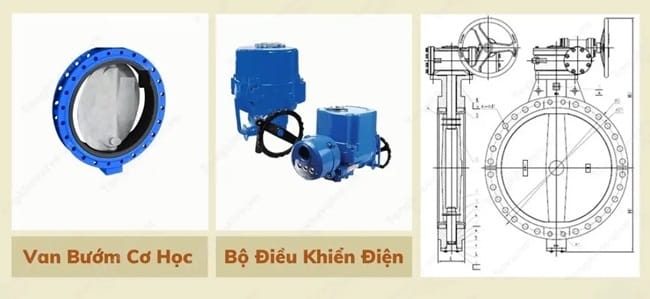

II. Cấu tạo của van bướm wafer điều khiển điện

Van bướm wafer điều khiển điện có cấu tạo bao gồm các phần chính sau:

• Thân van (Body): Là phần chính của van, thường được làm từ các vật liệu như gang, thép, inox, hoặc nhựa. Thân van có hình dạng mỏng và được thiết kế để kẹp giữa hai mặt bích của đường ống.
• Đĩa van (Disc): Là phần điều khiển chính của van, có dạng đĩa hình tròn gắn trên trục. Đĩa van xoay để mở hoặc đóng lối đi của lưu chất.
• Trục (Shaft): Kết nối đĩa van với bộ điều khiển điện. Trục này chịu trách nhiệm truyền động từ bộ điều khiển đến đĩa van.
• Bộ điều khiển điện (Electric Actuator): Là thiết bị điều khiển bằng điện, thường sử dụng điện áp 24V, 220V, hoặc 380V. Bộ điều khiển này thực hiện việc xoay trục và đĩa van theo tín hiệu điều khiển từ xa.
• Gioăng làm kín (Seal): Được lắp đặt xung quanh đĩa van và thân van để ngăn rò rỉ lưu chất ra ngoài. Gioăng thường làm từ các vật liệu như Teflon, EPDM, hoặc Viton.
• Nắp che và các phụ kiện (Cover and Accessories): Bảo vệ bộ điều khiển điện và các linh kiện bên trong van, cũng như cung cấp các điểm kết nối cho dây điện và hệ thống điều khiển.

III. Nguyên lý hoạt động của van bướm wafer điều khiển điện

Van bướm wafer điều khiển điện hoạt động dựa trên bộ điều khiển điện, nhận tín hiệu điều khiển để xoay trục và đĩa van. Khi bộ điều khiển điện hoạt động, nó xoay trục, làm đĩa van mở hoặc đóng lối đi của lưu chất, điều chỉnh lưu lượng qua van. Gioăng làm kín đảm bảo không rò rỉ lưu chất ra ngoài. Cơ chế này cho phép van điều chỉnh chính xác và tự động, thường được sử dụng trong các hệ thống cấp nước, khí, và các ứng dụng công nghiệp khác.

IV. Phân loại van bướm wafer điều khiển điện

1. Van bướm wafer điều khiển điện ON/OFF

Van bướm wafer điều khiển điện ON/OFF hoạt động với hai trạng thái chính: mở hoàn toàn hoặc đóng hoàn toàn. Loại van này sử dụng bộ điều khiển điện để thay đổi trạng thái của van, cho phép hoặc ngăn chặn lưu lượng chất lỏng hoặc khí đi qua đường ống. Nó rất phù hợp cho các ứng dụng cần điều chỉnh lưu lượng đơn giản, nơi chỉ cần bật hoặc tắt dòng chảy mà không cần điều chỉnh lưu lượng chi tiết. Điều này giúp giảm chi phí và độ phức tạp của hệ thống điều khiển, đồng thời dễ dàng bảo trì và vận hành.

2. Van bướm wafer điều khiển điện tuyến tính

Van bướm wafer điều khiển điện tuyến tính cung cấp khả năng điều chỉnh lưu lượng chính xác hơn so với loại ON/OFF. Thay vì chỉ có hai trạng thái mở hoặc đóng, loại van này cho phép điều chỉnh góc mở của đĩa van theo nhiều mức khác nhau. Điều này cho phép kiểm soát lưu lượng qua van một cách chính xác và linh hoạt hơn, đáp ứng các yêu cầu về lưu lượng khác nhau trong các ứng dụng công nghiệp và xử lý chất lỏng. Van bướm tuyến tính thường được sử dụng trong các hệ thống cần điều chỉnh chính xác lưu lượng hoặc áp suất, như trong hệ thống cấp nước, HVAC, và xử lý hóa chất.

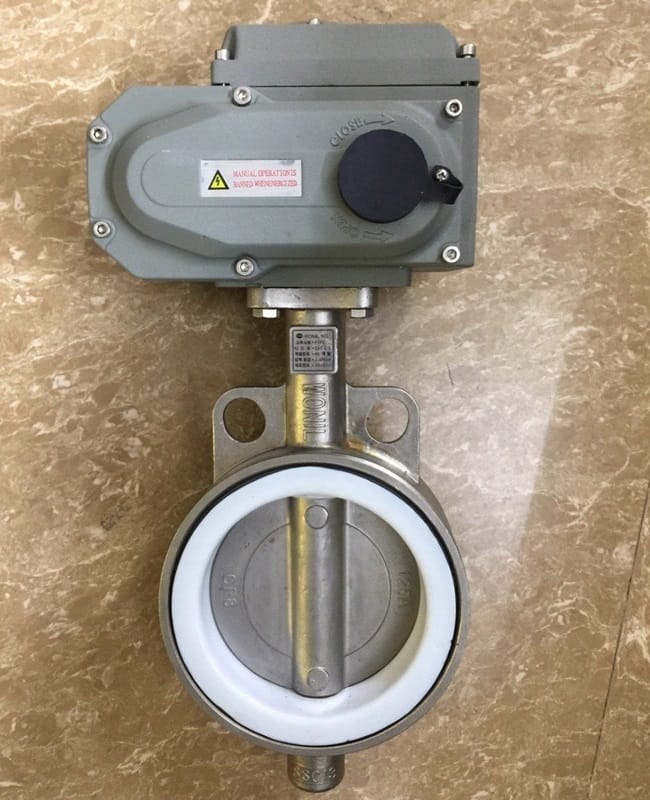

3. Van bướm wafer điều khiển điện inox

Van bướm wafer điều khiển điện inox được chế tạo từ thép không gỉ, mang lại khả năng chống ăn mòn vượt trội và độ bền cao. Inox (thép không gỉ) là vật liệu lý tưởng cho các ứng dụng trong môi trường khắc nghiệt, nơi có sự hiện diện của hóa chất ăn mòn, độ ẩm cao, hoặc nhiệt độ cao. Loại van này không chỉ cung cấp sự bảo vệ tốt chống lại sự ăn mòn mà còn có tuổi thọ dài và yêu cầu bảo trì thấp. Vì vậy, van bướm inox thường được sử dụng trong các ngành công nghiệp hóa chất, dược phẩm, và thực phẩm, nơi yêu cầu khắt khe về chất lượng và độ bền của thiết bị.

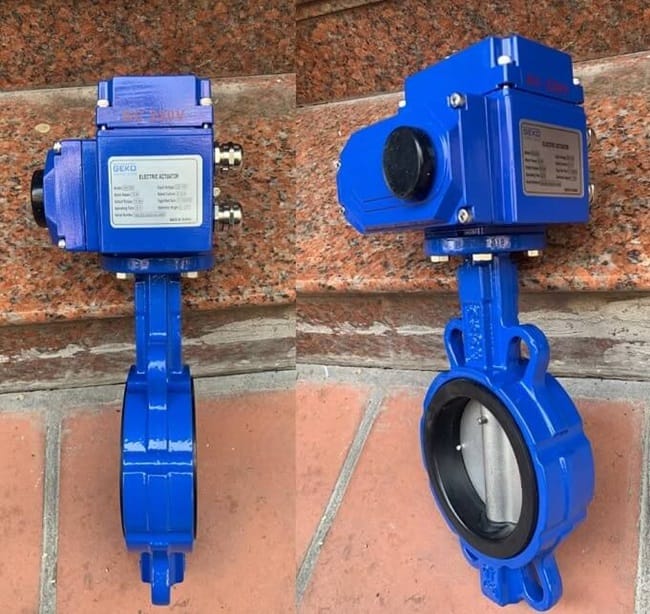

4. Van bướm wafer điều khiển điện gang

Van bướm wafer điều khiển điện gang được làm từ gang, là vật liệu phổ biến cho các ứng dụng có yêu cầu về nhiệt độ và áp suất vừa phải. Gang cung cấp độ bền và độ cứng tốt, đồng thời có chi phí thấp hơn so với các vật liệu như inox. Loại van này thường được sử dụng trong các hệ thống cấp nước, hệ thống xử lý nước thải, và các ứng dụng công nghiệp khác nơi yêu cầu về tính kinh tế và hiệu suất hoạt động ổn định. Van bướm gang có khả năng chịu nhiệt và áp suất tốt trong các điều kiện làm việc bình thường, giúp duy trì hiệu suất ổn định trong thời gian dài.

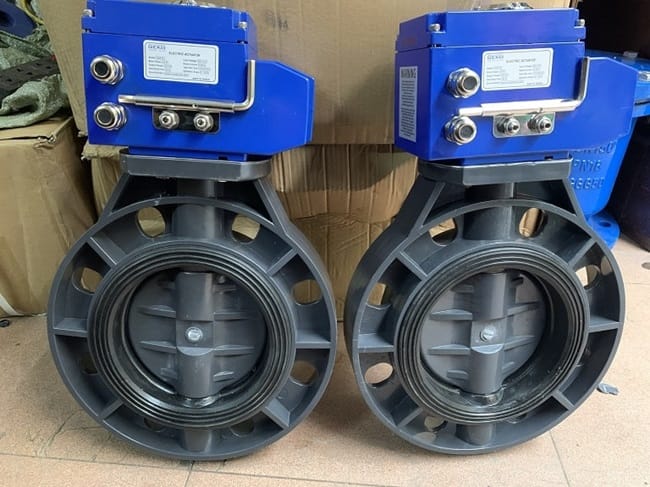

5. Van bướm wafer điều khiển điện nhựa

Van bướm wafer điều khiển điện nhựa được chế tạo từ các loại nhựa chịu hóa chất như PVC, CPVC, hoặc PP, rất phù hợp cho các môi trường có tính ăn mòn cao. Nhựa chịu hóa chất giúp van bướm chống lại sự ăn mòn và tác động của các hóa chất mạnh, đồng thời có trọng lượng nhẹ và dễ lắp đặt. Loại van này thường được sử dụng trong các ứng dụng hóa chất, xử lý nước thải, và các hệ thống truyền dẫn hóa chất, nơi yêu cầu khả năng chống ăn mòn và tiết kiệm chi phí.

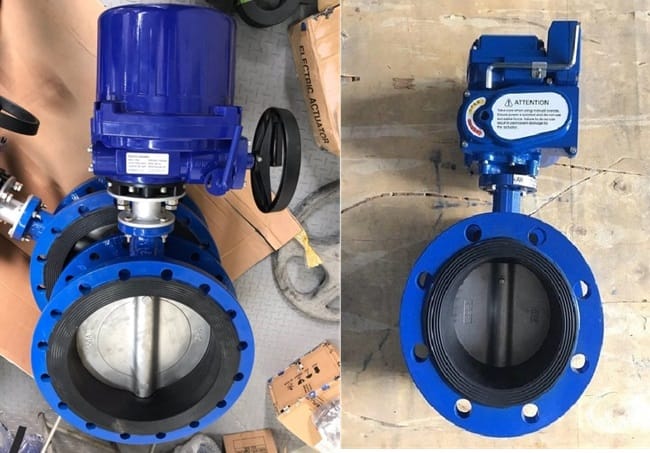

6. Van bướm wafer điều khiển điện lắp bích

Van bướm wafer điều khiển điện lắp bích được kết nối với đường ống thông qua các mặt bích. Thiết kế này cho phép van được gắn chắc chắn vào hệ thống đường ống và đảm bảo kín khít khi hoạt động. Loại van này thường được sử dụng trong các hệ thống cần độ chắc chắn cao và dễ dàng thay thế hoặc bảo trì. Lắp bích giúp tăng cường sự ổn định và độ tin cậy của hệ thống, đồng thời giảm thiểu nguy cơ rò rỉ hoặc hỏng hóc.

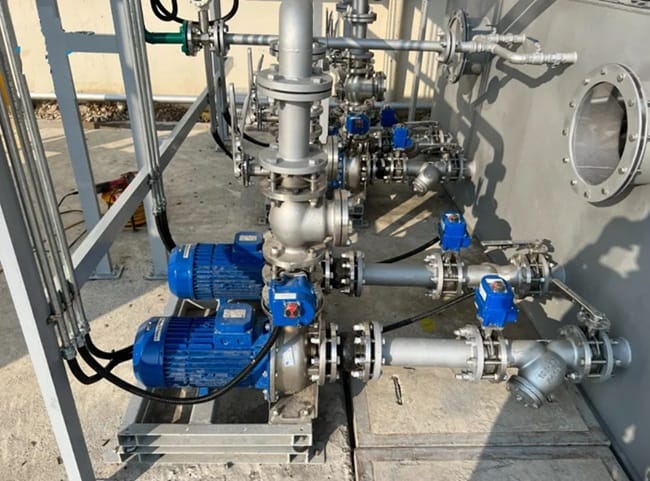

V. Ứng dụng của van bướm wafer điều khiển điện

Van bướm wafer điều khiển điện có nhiều ứng dụng trong các ngành công nghiệp và hệ thống khác nhau nhờ tính linh hoạt và khả năng điều khiển chính xác. Dưới đây là một số ứng dụng phổ biến của loại van này:

Hệ thống cấp nước và xử lý nước thải:

• Trong các hệ thống cấp nước, van bướm wafer điều khiển điện được sử dụng để kiểm soát lưu lượng nước từ các bể chứa hoặc hệ thống phân phối. Với khả năng điều chỉnh chính xác, van giúp duy trì mức nước ổn định và đáp ứng nhu cầu sử dụng.
• Trong xử lý nước thải, loại van này điều khiển dòng chảy của nước thải qua các giai đoạn xử lý khác nhau, giúp quản lý hiệu quả các quy trình lọc và làm sạch.

Ngành công nghiệp hóa chất:

• Van bướm wafer điều khiển điện được sử dụng để điều chỉnh lưu lượng của các hóa chất và dung dịch trong các quy trình sản xuất và xử lý hóa chất. Vật liệu chế tạo như inox hoặc nhựa chịu hóa chất giúp van hoạt động hiệu quả trong môi trường ăn mòn cao.

Hệ thống HVAC (Sưởi ấm, Thông gió, và Điều hòa không khí):

• Trong hệ thống HVAC, van bướm wafer điều khiển điện điều chỉnh lưu lượng không khí hoặc nước nóng/lạnh trong các hệ thống điều hòa không khí và sưởi ấm. Điều này giúp duy trì nhiệt độ và độ ẩm ổn định trong các tòa nhà và cơ sở công nghiệp.

Ngành công nghiệp thực phẩm và dược phẩm:

• Van bướm wafer điều khiển điện inox là lựa chọn phổ biến trong ngành công nghiệp thực phẩm và dược phẩm do yêu cầu về vệ sinh và khả năng chống ăn mòn. Van giúp điều chỉnh lưu lượng của các nguyên liệu hoặc sản phẩm trong quá trình sản xuất và đóng gói.

Ngành công nghiệp năng lượng:

• Trong các nhà máy điện và hệ thống năng lượng, van bướm wafer điều khiển điện điều chỉnh lưu lượng của nước, hơi, hoặc khí trong các hệ thống truyền tải và phân phối. Điều này giúp duy trì hiệu suất và an toàn của các thiết bị và quy trình sản xuất năng lượng.

Hệ thống phân phối và xử lý khí:

• Van bướm wafer điều khiển điện cũng được sử dụng trong các hệ thống phân phối và xử lý khí, điều chỉnh lưu lượng của khí tự nhiên, khí hóa lỏng, hoặc khí công nghiệp. Nó giúp quản lý và kiểm soát các quy trình khí một cách hiệu quả và an toàn.

VI. Cách sử dụng và những lưu ý khi dùng sản phẩm

Cách sử dụng:

Lắp đặt:

• Vị trí lắp đặt: Đảm bảo van bướm wafer được lắp đặt đúng vị trí trong hệ thống đường ống, giữa hai mặt bích hoặc theo thiết kế wafer, và kiểm tra kỹ lưỡng để van được gắn chắc chắn và kín khít.
• Kết nối điện: Đảm bảo kết nối điện của bộ điều khiển đúng với nguồn cấp điện, theo đúng thông số kỹ thuật của van (24V, 220V, 380V). Kiểm tra cẩn thận các kết nối dây điện và đảm bảo an toàn điện.

Cài đặt và cấu hình:

• Cấu hình bộ điều khiển: Đặt các thông số cần thiết cho bộ điều khiển điện, bao gồm cài đặt góc mở hoặc đóng của van, theo yêu cầu của hệ thống. Đọc kỹ hướng dẫn của nhà sản xuất để thực hiện các bước cài đặt đúng cách.
• Kiểm tra chức năng: Trước khi đưa vào vận hành, thực hiện kiểm tra chức năng để đảm bảo van hoạt động đúng theo yêu cầu. Kiểm tra cả hai trạng thái mở và đóng để đảm bảo không có sự rò rỉ hoặc hoạt động không đúng.

Vận hành:

• Điều khiển từ xa: Sử dụng hệ thống điều khiển từ xa (nếu có) để điều chỉnh lưu lượng qua van. Theo dõi các chỉ số và đảm bảo van hoạt động ổn định.
• Bảo trì định kỳ: Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất để kiểm tra tình trạng của van và bộ điều khiển. Vệ sinh van và kiểm tra các thành phần như gioăng làm kín và bộ điều khiển điện.

Những lưu ý khi sử dụng:

Lưu ý về áp suất và nhiệt độ: Đảm bảo van bướm wafer điều khiển điện được sử dụng trong phạm vi áp suất và nhiệt độ quy định của nhà sản xuất. Việc sử dụng ngoài phạm vi này có thể dẫn đến hư hỏng van hoặc giảm hiệu suất.

Chất lượng lưu chất: Đảm bảo rằng lưu chất không chứa các hạt rắn hoặc vật liệu gây mài mòn có thể làm hỏng gioăng làm kín hoặc các bộ phận của van. Sử dụng bộ lọc nếu cần thiết.

An toàn điện: Đảm bảo an toàn điện khi lắp đặt và bảo trì van. Kiểm tra kết nối điện thường xuyên để ngăn ngừa sự cố hoặc nguy cơ cháy nổ.

Bảo trì và sửa chữa: Thực hiện bảo trì định kỳ theo lịch trình và hướng dẫn của nhà sản xuất để đảm bảo van hoạt động hiệu quả và kéo dài tuổi thọ. Kiểm tra và thay thế các bộ phận bị mòn hoặc hỏng hóc kịp thời.

Đảm bảo lắp đặt chính xác: Đảm bảo van được lắp đặt đúng cách và không bị sai lệch. Sự lắp đặt sai có thể gây ra rò rỉ hoặc hỏng hóc van.

Tránh va chạm: Tránh va chạm hoặc tác động mạnh đến van và bộ điều khiển. Các va chạm có thể làm hỏng các bộ phận cơ khí và ảnh hưởng đến hoạt động của van.

Việc tuân thủ các hướng dẫn sử dụng và lưu ý trên sẽ giúp đảm bảo van bướm wafer điều khiển điện hoạt động ổn định, hiệu quả và bền lâu trong các ứng dụng công nghiệp của bạn.
