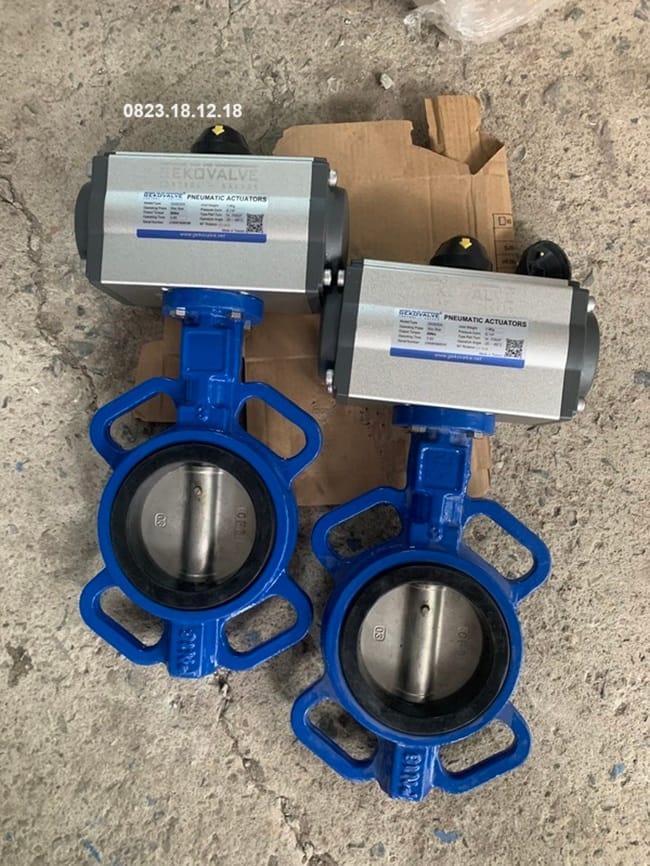

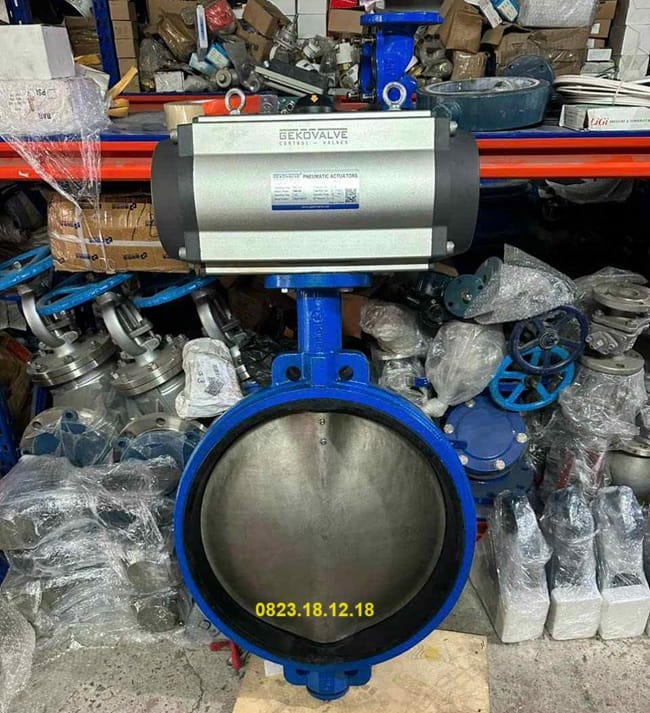

I. Van bướm gang điều khiển khí nén là gì?
Van bướm gang điều khiển khí nén là loại van bướm có thân được làm bằng gang, cho phép điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Gang là vật liệu bền bỉ, chịu được áp lực cao và có khả năng chống ăn mòn tốt, thích hợp cho nhiều ứng dụng công nghiệp. Van bướm gang có cấu trúc đơn giản, giúp giảm trọng lượng và chi phí lắp đặt.
Cơ chế điều khiển bằng khí nén cho phép van tự động đóng mở mà không cần sự can thiệp thủ công. Van có thể được điều khiển từ xa thông qua tín hiệu khí nén, làm cho việc quản lý hệ thống trở nên linh hoạt và hiệu quả hơn. Loại van này thường được sử dụng trong các hệ thống cấp nước, xử lý nước thải và các ứng dụng công nghiệp khác yêu cầu tự động hóa.

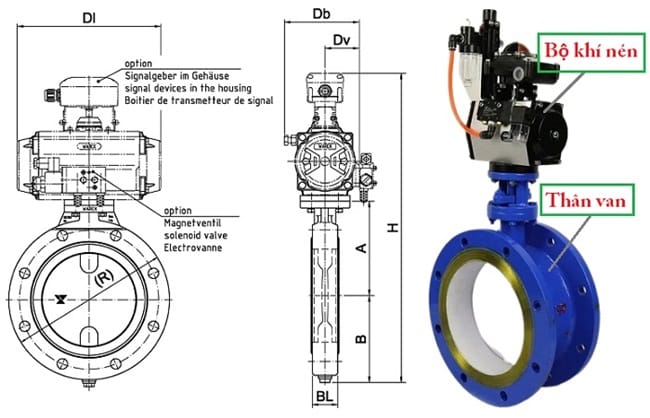

II. Cấu tạo van bướm gang điều khiển khí nén
Van bướm gang điều khiển khí nén gồm các thành phần chính sau:
- Thân van: Là bộ phận chính của van, được làm từ gang, chịu áp lực và tương tác trực tiếp với chất lỏng hoặc khí trong hệ thống.
- Đĩa van (Disc): Đây là phần quay để điều chỉnh dòng chảy. Đĩa có thể là dạng tròn hoặc hình dạng khác tùy theo thiết kế, và khi quay, nó sẽ mở hoặc đóng lối đi qua van.
- Trục van (Shaft): Kết nối đĩa van với bộ điều khiển khí nén. Trục truyền động từ bộ điều khiển đến đĩa van để thực hiện quá trình mở hoặc đóng.
- Bộ điều khiển khí nén: Cung cấp lực điều khiển cho van thông qua khí nén. Bộ điều khiển này có thể là tác động đơn hoặc tác động kép, điều khiển quá trình mở và đóng của van.
- Gioăng và đệm: Được lắp quanh các bộ phận tiếp xúc với chất lỏng hoặc khí, giúp ngăn chặn rò rỉ và đảm bảo sự kín khít của van.
- Bộ phận kết nối: Thường là kiểu lắp bích hoặc wafer, giúp kết nối van với hệ thống đường ống.
III. Nguyên lý hoạt động của van bướm gang điều khiển khí nén
Van bướm gang điều khiển khí nén hoạt động bằng cách sử dụng khí nén để điều khiển chuyển động của đĩa van. Khi bộ điều khiển khí nén nhận tín hiệu, nó cung cấp lực tác động lên trục van. Tùy vào loại bộ điều khiển, van có thể mở hoặc đóng hoàn toàn chỉ bằng việc thay đổi áp suất khí nén.
Sự chuyển động của trục van làm đĩa van quay, điều chỉnh vị trí của nó trong thân van. Khi đĩa van mở, chất lỏng hoặc khí có thể chảy qua; khi đĩa van đóng, nó chặn dòng chảy. Quá trình này tự động hóa việc điều khiển dòng chảy, giúp tăng hiệu quả và giảm sự cần thiết phải can thiệp thủ công.
IV. Một số phân loại van bướm gang điều khiển khí nén
Van bướm gang điều khiển khí nén có nhiều loại khác nhau, mỗi loại phục vụ các mục đích và ứng dụng khác nhau. Dưới đây là các loại chính:

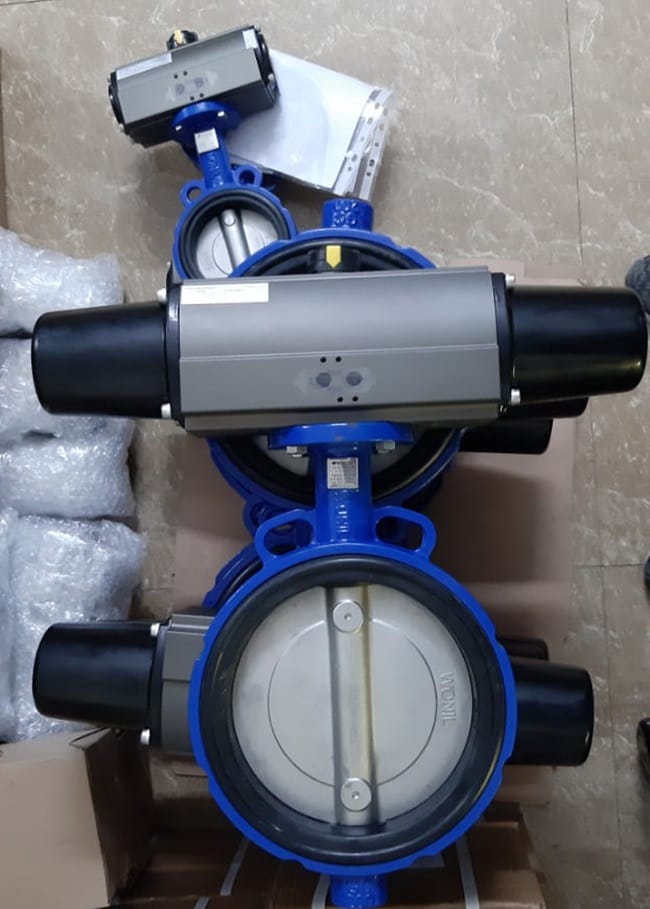

1. Van bướm gang điều khiển khí nén tác động đơn
Chức năng: Chỉ cần khí nén để thực hiện một trong hai chức năng, mở hoặc đóng van. Khi không có khí nén, van sẽ trở về trạng thái ban đầu nhờ lò xo hoặc cơ cấu khác.
Cơ chế: Khi khí nén được cấp vào, bộ điều khiển khí nén sẽ mở hoặc đóng van theo yêu cầu. Khi không có khí nén, lò xo hoặc cơ cấu phản hồi sẽ đưa van về trạng thái ban đầu.

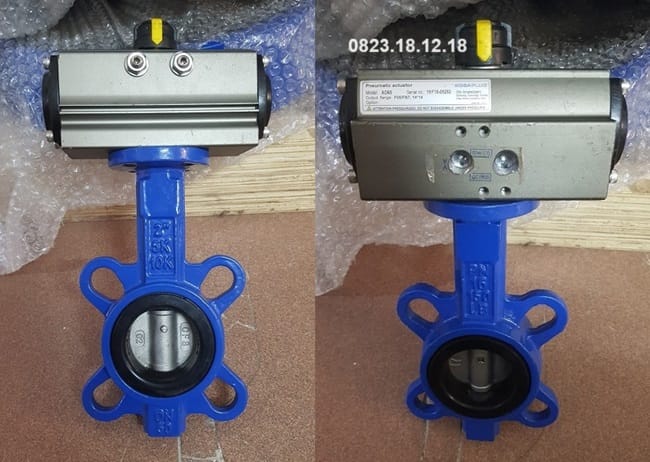

2. Van bướm gang điều khiển khí nén tác động kép
Chức năng: Cần khí nén để thực hiện cả hai chức năng mở và đóng van. Loại này cho phép điều khiển chính xác hơn và phù hợp với các ứng dụng yêu cầu độ tin cậy cao.
Cơ chế: Có hai bộ phận khí nén riêng biệt, một cho việc mở van và một cho việc đóng van. Khi cung cấp khí nén, bộ điều khiển khí nén sẽ thực hiện hành động mở hoặc đóng dựa trên tín hiệu từ hệ thống điều khiển.

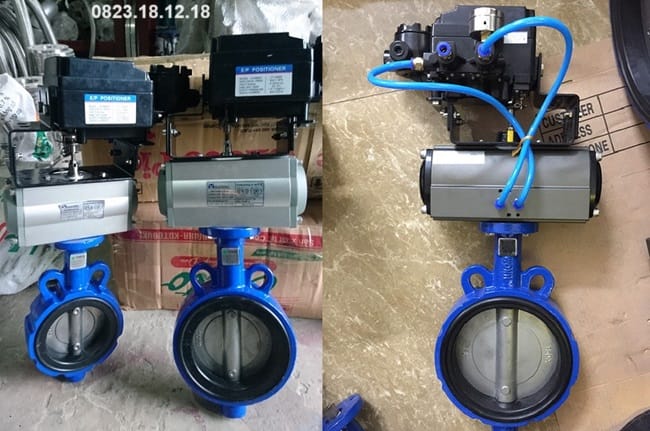

3. Van bướm gang điều khiển khí nén tuyến tính
Chức năng: Cho phép điều chỉnh lưu lượng theo kiểu tuyến tính, thay vì chỉ đơn giản là mở hoặc đóng hoàn toàn. Thích hợp cho các ứng dụng cần điều chỉnh chính xác.
Cơ chế: Sử dụng bộ điều khiển khí nén tuyến tính để điều chỉnh góc mở của đĩa van. Điều này cho phép kiểm soát lưu lượng chất lỏng hoặc khí một cách linh hoạt và chính xác.
4. Van bướm gang điều khiển khí nén dạng wafer
Chức năng: Thiết kế nhỏ gọn và tiết kiệm không gian, lắp đặt giữa các mặt bích của hệ thống đường ống. Thích hợp cho các ứng dụng không gian hạn chế.
Cơ chế: Lắp giữa các mặt bích, không cần phải thay đổi cấu trúc của hệ thống đường ống. Dễ lắp đặt và bảo trì, đồng thời giảm thiểu trọng lượng và chi phí.

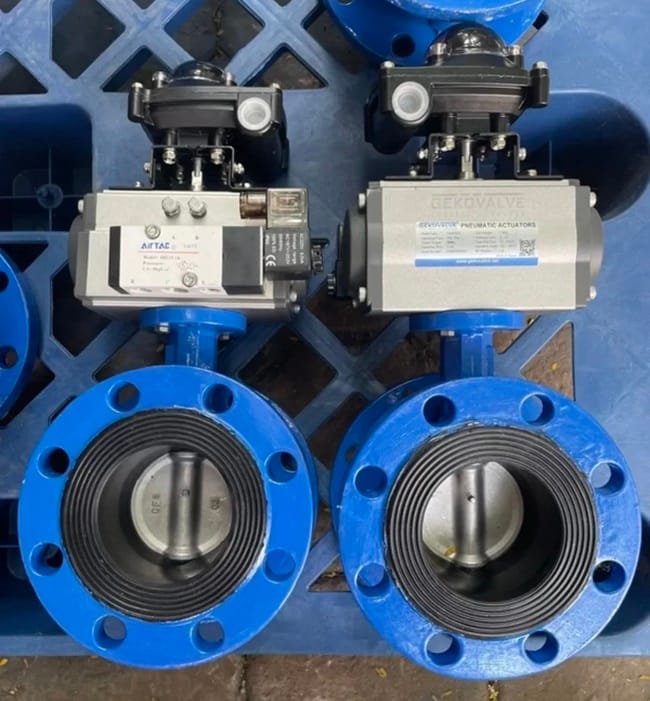

5. Van bướm gang điều khiển khí nén lắp bích
Chức năng: Kết nối với hệ thống đường ống bằng cách sử dụng mặt bích, đảm bảo kết nối chắc chắn và khả năng chịu áp lực cao.
Cơ chế: Có thể được lắp đặt với mặt bích tiêu chuẩn, cung cấp sự kết nối ổn định và chắc chắn. Loại này thường được sử dụng trong các ứng dụng công nghiệp lớn, nơi yêu cầu khả năng chịu áp lực cao và độ bền.
V. Ứng dụng của van bướm gang điều khiển khí nén
Van bướm gang điều khiển khí nén được sử dụng trong nhiều ứng dụng công nghiệp nhờ vào khả năng điều khiển tự động và độ bền cao. Dưới đây là các ứng dụng chính:
- Xử lý nước và nước thải: Điều tiết dòng chảy trong các hệ thống xử lý nước sạch và nước thải, giúp duy trì hiệu quả và ổn định của quá trình xử lý.
- Hệ thống HVAC: Quản lý luồng không khí trong các hệ thống sưởi, thông gió và điều hòa không khí, đảm bảo phân phối khí đồng đều và hiệu quả.
- Ngành công nghiệp hóa chất: Kiểm soát dòng chảy của các hóa chất, bao gồm cả hóa chất ăn mòn nhẹ và không ăn mòn, trong các quá trình sản xuất và xử lý.
- Ngành thực phẩm và đồ uống: Điều chỉnh dòng chảy của các chất lỏng thực phẩm, như nước trái cây và sữa, đảm bảo tiêu chuẩn vệ sinh và an toàn trong sản xuất.
- Ngành dầu khí: Quản lý dòng chảy của dầu và khí trong các hệ thống vận chuyển và xử lý, duy trì an toàn và hiệu quả.
- Ngành giấy và bột giấy: Điều chỉnh lưu lượng nước và phụ gia trong quá trình sản xuất giấy, góp phần vào việc sản xuất giấy hiệu quả.
- Hệ thống phòng cháy chữa cháy: Kiểm soát lưu lượng nước trong các hệ thống cấp nước chữa cháy, đảm bảo phân phối nước chính xác khi cần thiết.
VI. Ưu điểm của van bướm gang điều khiển khí nén
Van bướm gang điều khiển khí nén có nhiều ưu điểm, bao gồm:
- Điều khiển tự động: Van bướm gang điều khiển khí nén cho phép tự động hóa việc mở và đóng, giảm thiểu sự can thiệp thủ công và cải thiện hiệu quả vận hành của hệ thống.
- Khả năng chịu áp lực cao: Van này có khả năng chịu được áp lực cao và làm việc trong các điều kiện khắc nghiệt, nhờ vào thiết kế chắc chắn của thân gang và các thành phần khí nén.
- Kích thước nhỏ gọn: Với thiết kế nhỏ gọn, van bướm gang tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống có hạn chế về không gian.
- Dễ bảo trì và lắp đặt: Van bướm gang điều khiển khí nén thường dễ dàng trong việc lắp đặt và bảo trì, nhờ vào cấu trúc đơn giản và thiết kế dễ tiếp cận.
- Tính chính xác cao: Hệ thống điều khiển khí nén cung cấp khả năng điều chỉnh chính xác lưu lượng dòng chảy, giúp kiểm soát quá trình hoạt động một cách hiệu quả.
- Chi phí hiệu quả: So với các loại van điều khiển khác, van bướm gang điều khiển khí nén thường có chi phí thấp hơn, đồng thời cung cấp hiệu suất tốt và độ bền cao.
- Khả năng điều chỉnh linh hoạt: Van có thể được điều chỉnh để đáp ứng các yêu cầu khác nhau của hệ thống, từ việc điều chỉnh hoàn toàn đến điều chỉnh tuyến tính.
VII. Báo giá sản phẩm van bướm gang điều khiển khí nén
Hiện nay công ty thietbidients.com chuyên cung cấp các loại Van bướm gang điều khiển khí nén với đầy đủ các mẫu mã, chất liệu, chức năng và chủng loại khác nhau.
Hãy liên hệ trực tiếp với chúng tôi để nhận được hình ảnh, bản vẽ, thông số kỹ thuật, catalogue, co~cq và bảng giá. Hotline: 0823.18.12.18 hoặc email: thietbidients97@gmail.com để được tư vấn và hỗ trợ báo giá sản phẩm 24/24h bạn nhé.
