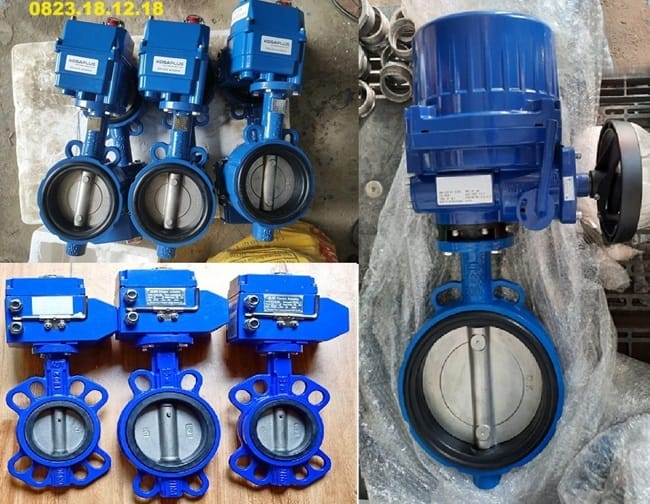

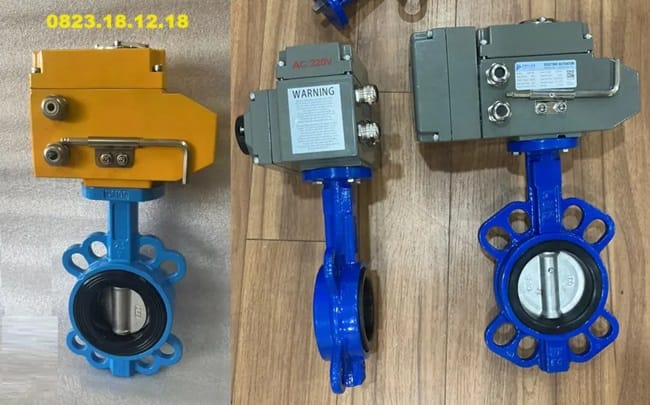

Van bướm gang điều khiển điện

Van bướm gang điều khiển điện là một loại van bướm được làm từ gang, sử dụng bộ truyền động điện để điều khiển việc mở hoặc đóng van. Thân van làm từ gang có độ bền cao và khả năng chống ăn mòn tốt, đảm bảo tuổi thọ và hiệu suất lâu dài. Đĩa van, thường làm từ thép không gỉ hoặc gang, kết nối với trục van và quay 90 độ để kiểm soát dòng chảy của chất lỏng, khí, hoặc hơi trong hệ thống đường ống.

Bộ truyền động điện sử dụng năng lượng điện để tạo ra cơ năng, giúp van hoạt động tự động và chính xác. Van bướm gang điều khiển điện thường được sử dụng trong các hệ thống cấp nước, xử lý nước thải, HVAC, và các ngành công nghiệp thực phẩm, hóa chất, dược phẩm, dầu khí và năng lượng. Với thiết kế đơn giản và khả năng lắp đặt dễ dàng, loại van này giúp tăng cường hiệu suất hệ thống và giảm thiểu sự can thiệp của con người.

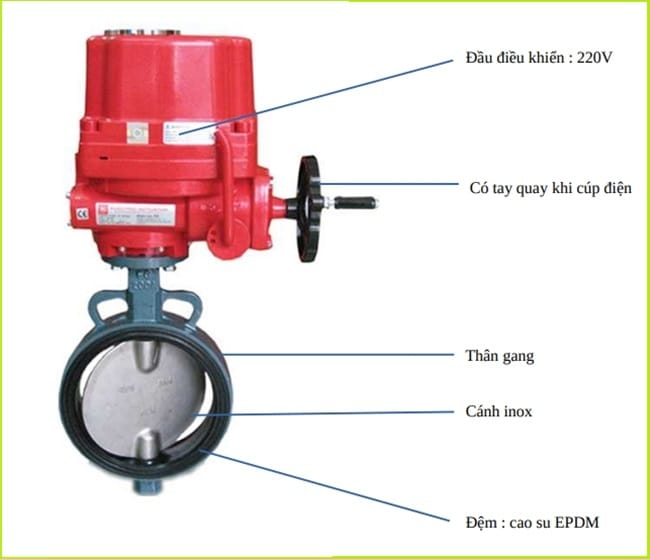

II. Cấu tạo van bướm gang điều khiển điện

Van bướm gang điều khiển điện có cấu tạo gồm các thành phần chính sau:

1. Thân van (Body): Được làm từ gang, có độ bền cao, khả năng chịu áp lực và chống ăn mòn tốt. Thân van là phần bảo vệ bên ngoài và kết nối van với đường ống.
2. Đĩa van (Disc): Được gắn vào trục van và có nhiệm vụ quay để mở hoặc đóng dòng chảy. Đĩa van thường được làm từ thép không gỉ, gang hoặc các vật liệu khác có khả năng chịu mài mòn và ăn mòn.
3. Trục van (Shaft): Kết nối đĩa van với bộ truyền động và là thành phần chịu lực chính khi van hoạt động. Trục van thường được làm từ thép không gỉ hoặc thép carbon.
4. Gioăng làm kín (Seal/Gasket): Được làm từ cao su, PTFE (Teflon), hoặc các vật liệu chịu nhiệt khác để đảm bảo tính kín khi van đóng. Gioăng làm kín ngăn chặn rò rỉ chất lỏng hoặc khí ra bên ngoài.
5. Bộ truyền động điện (Electric Actuator): Thiết bị điều khiển van mở hoặc đóng thông qua nguồn điện. Bộ truyền động này có thể hoạt động ở các mức điện áp khác nhau như 24V, 220V, hoặc 380V. Nó bao gồm một động cơ điện, bánh răng và các bộ phận điều khiển để chuyển đổi năng lượng điện thành cơ năng, làm quay trục van và đĩa van.
6. Bộ phận kết nối (Mounting Bracket): Phần kết nối giữa thân van và bộ truyền động, đảm bảo sự liên kết chắc chắn và ổn định trong quá trình hoạt động.

III. Nguyên lý hoạt động của van bướm gang điều khiển điện

Nguyên lý hoạt động của van bướm gang điều khiển điện bắt đầu khi nguồn điện (24V, 220V, hoặc 380V) được cấp cho bộ truyền động điện. Động cơ điện trong bộ truyền động chuyển đổi năng lượng điện thành cơ năng, làm quay trục van và đĩa van một góc 90 độ. Khi đĩa van quay, nó sẽ mở hoặc đóng dòng chảy qua đường ống. Bộ điều khiển thông minh giúp điều chỉnh và duy trì vị trí đĩa van chính xác, đảm bảo việc kiểm soát dòng chảy hiệu quả. Khi ngắt điện, bộ truyền động giữ nguyên vị trí của đĩa van, duy trì trạng thái mở hoặc đóng như mong muốn.

IV. Phân loại van bướm gang điều khiển điện

Van bướm gang điều khiển điện có thể được phân loại dựa trên một số tiêu chí như cơ chế điều khiển, chức năng hoạt động, kiểu kết nối và vật liệu làm kín. Dưới đây là các phân loại chính:

1. Phân loại theo cơ chế điều khiển

• Van bướm điều khiển điện on/off: Van chỉ có hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
• Van bướm điều khiển điện tuyến tính: Van có thể điều chỉnh góc mở đĩa van để kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác hơn.

2. Phân loại theo chức năng hoạt động

• Van bướm thường mở (NO – Normally Open): Van ở trạng thái mở khi không có nguồn điện và đóng lại khi được cấp điện.
• Van bướm thường đóng (NC – Normally Closed): Van ở trạng thái đóng khi không có nguồn điện và mở ra khi được cấp điện.

3. Phân loại theo kiểu kết nối

• Van bướm kết nối wafer: Van được kẹp giữa hai mặt bích của đường ống và sử dụng bulông để siết chặt.
• Van bướm kết nối lug: Van có các lỗ bulông quanh thân để gắn trực tiếp vào các mặt bích của đường ống.
• Van bướm kết nối mặt bích: Van có các mặt bích ở hai đầu để gắn trực tiếp vào các mặt bích của đường ống, giúp tăng độ bền và chắc chắn.

4. Phân loại theo vật liệu làm kín

• Van bướm gioăng cao su (EPDM, NBR): Phù hợp cho các ứng dụng nước sạch, nước thải, và các loại chất lỏng không ăn mòn.
• Van bướm gioăng PTFE (Teflon): Thích hợp cho các ứng dụng hóa chất, chất lỏng có tính ăn mòn cao và nhiệt độ cao.

5. Phân loại theo ứng dụng cụ thể

• Van bướm cho hệ thống cấp nước: Dùng trong các hệ thống cung cấp nước sạch.
• Van bướm cho hệ thống xử lý nước thải: Dùng trong các hệ thống xử lý nước thải công nghiệp và dân dụng.
• Van bướm cho ngành thực phẩm và dược phẩm: Được thiết kế với các tiêu chuẩn vệ sinh cao, phù hợp cho các ứng dụng liên quan đến thực phẩm và dược phẩm.

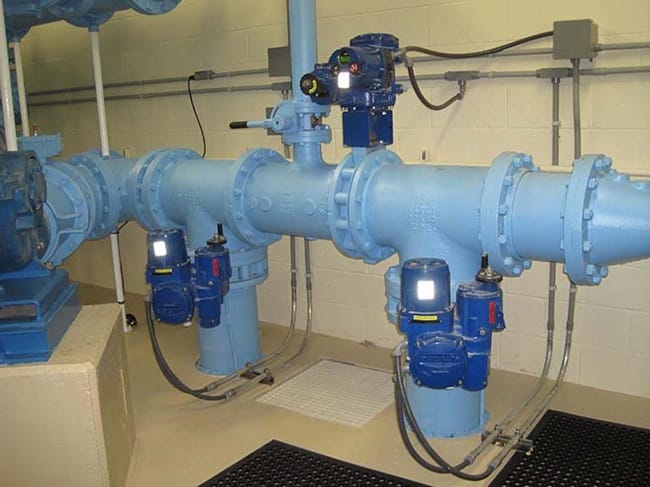

V. Ứng dụng của van bướm gang điều khiển điện

VI. Báo giá sản phẩm van bướm gang điều khiển điện
