Van bi gang Joeun

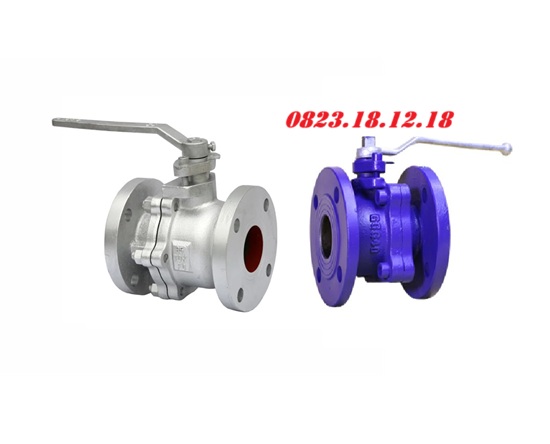

I. Van bi gang Joeun là gì?

Van bi gang Joeun là dòng sản phẩm chất lượng cao đến từ Hàn Quốc, được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp. Sản phẩm được thiết kế chắc chắn với chất liệu gang đúc hoặc gang dẻo, đảm bảo độ bền cao và khả năng chịu áp lực tốt. Van có trục và bi làm từ thép không gỉ (Inox 304), giúp tăng khả năng chống ăn mòn và đảm bảo tuổi thọ lâu dài trong quá trình sử dụng.

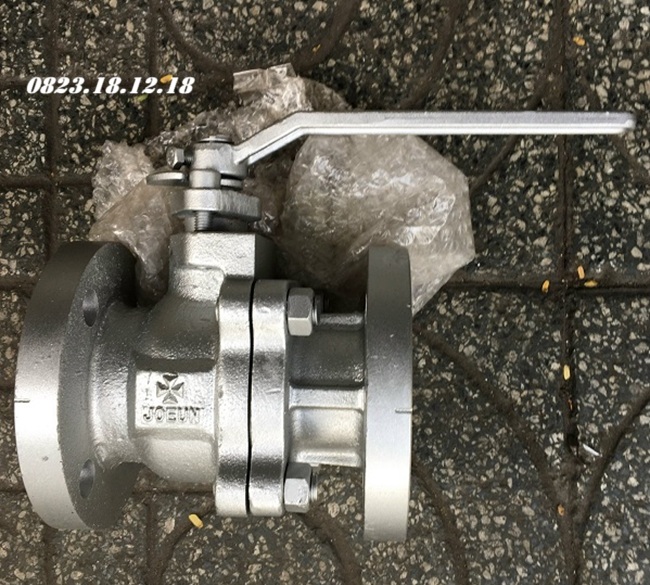

Van bi gang hãng Joeun được sản xuất theo các tiêu chuẩn kết nối JIS 10K và PN16, giúp phù hợp với nhiều hệ thống đường ống khác nhau. Sản phẩm có kích thước đa dạng từ DN15 đến DN200, đáp ứng nhu cầu sử dụng trong nhiều lĩnh vực công nghiệp. Ngoài ra, van có khả năng chịu áp lực lên đến 16 bar và nhiệt độ tối đa 200°C, đảm bảo hiệu suất hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.

Để mua van bi gang Joeun chính hãng, người dùng có thể liên hệ trực tiếp với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi, hiện chúng tôi đang cung cấp các dòng van bi gang hãng Joeun đầy đủ kích thước lớn nhỏ; luôn có sẵn với số lượng lớn; cam kết bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật của van bi gang Joeun

• Thông số kỹ thuật của van bi gang Joeun:
• Kích thước: DN15 – DN200
• Vật liệu chế tạo thân van: Gang dẻo hoặc gang đúc
• Trục van và bi van: Thép không gỉ (Inox 304)
• Tiêu chuẩn kết nối: Mặt bích JIS 10K
• Áp suất làm việc: 10 bả, 16 bar
• Nhiệt độ làm việc tối đa: 200°C
• Đệm kín: PTFE (Teflon)
• Cơ chế vận hành: Tay gạt hoặc tay quay, điện, khí nén
• Ứng dụng: Sử dụng trong hệ thống cấp thoát nước, xử lý nước, dầu khí, hóa chất và các ngành công nghiệp khác.
• Xuất xứ: Hàn Quốc, đầy đủ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van bi gang Joeun

1. Cấu tạo của van bi gang Joeun

Van bi gang Joeun có cấu tạo gồm nhiều bộ phận chính:

• Thân van: được làm từ gang dẻo hoặc gang đúc, giúp tăng độ bền cơ học và khả năng chống chịu với môi trường làm việc khắc nghiệt. Với thiết kế chắc chắn, thân van có thể chịu được áp lực lớn và nhiệt độ cao, đảm bảo hiệu suất vận hành ổn định.
• Bi van: được làm từ thép không gỉ (Inox 304). Bi van có nhiệm vụ kiểm soát dòng chảy bằng cách xoay 90 độ để mở hoặc đóng lưu chất.
• Trục van: là bộ phận kết nối bi van với bộ điều khiển, tay gạt hoặc tay quay, giúp điều khiển quá trình đóng/mở van. Trục van cũng được làm từ thép không gỉ để tăng độ bền và khả năng chống ăn mòn trong môi trường có hóa chất hoặc nước biển.
• Gioăng làm kín: của van bi gang Joeun được làm từ PTFE (Teflon) hoặc cao su NBR, giúp tạo độ kín tuyệt đối giữa các bộ phận, ngăn chặn rò rỉ lưu chất.
• Tay gạt, tay quay hoặc bộ điều khiển điện, khí nén: là bộ phận điều khiển van.

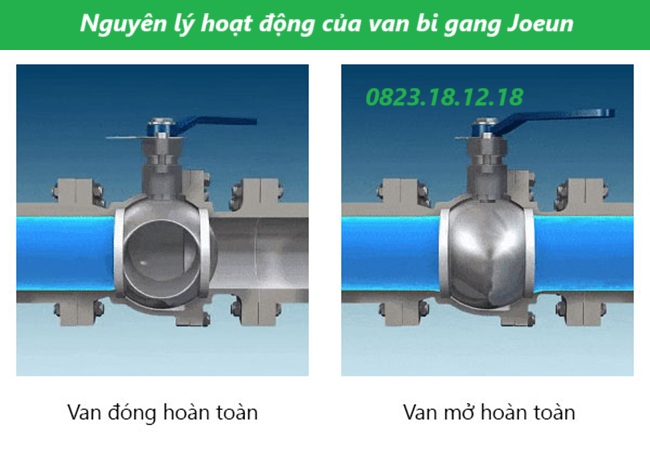

2. Nguyên lý hoạt động của van bi gang Joeun

Van bi gang Joeun hoạt động dựa trên nguyên lý xoay bi van để điều khiển dòng chảy của lưu chất. Khi tay gạt hoặc tay quay được xoay 90 độ, bi van sẽ thay đổi vị trí để mở hoặc đóng hoàn toàn dòng chảy.

Ở trạng thái mở, bi van có lỗ rỗng nằm song song với dòng chảy, cho phép lưu chất đi qua một cách dễ dàng. Nhờ thiết kế này, dòng chảy ít bị cản trở, giảm thiểu tổn thất áp suất trong hệ thống và giúp lưu chất lưu thông hiệu quả.

Khi chuyển sang trạng thái đóng, bi van xoay 90 độ, làm cho bề mặt đặc của bi che kín đường ống, ngăn chặn hoàn toàn dòng chảy. Điều này giúp đảm bảo sự kín khít tuyệt đối, hạn chế tối đa rò rỉ lưu chất ra bên ngoài.

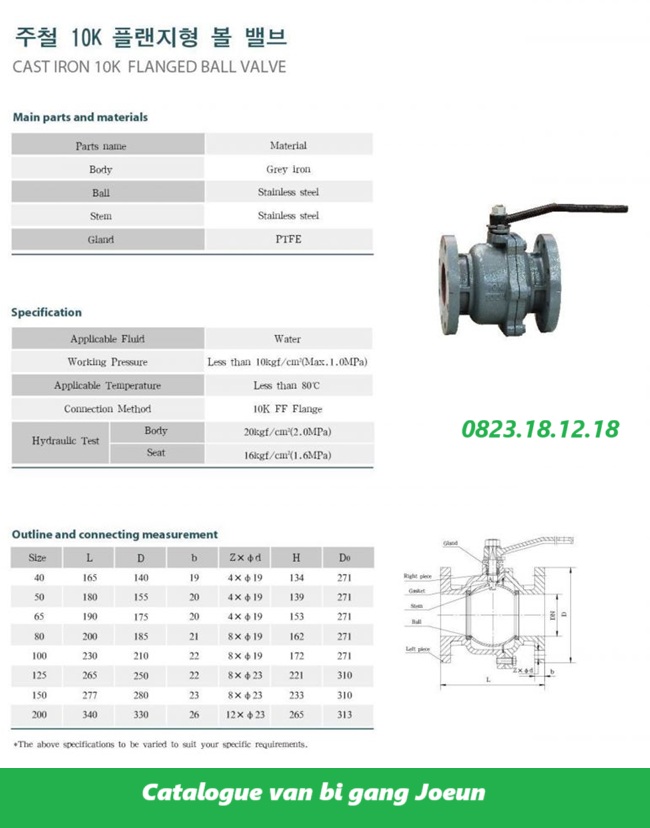

IV. Catalogue van bi gang Joeun

V. Các loại van bi gang Joeun phổ biến

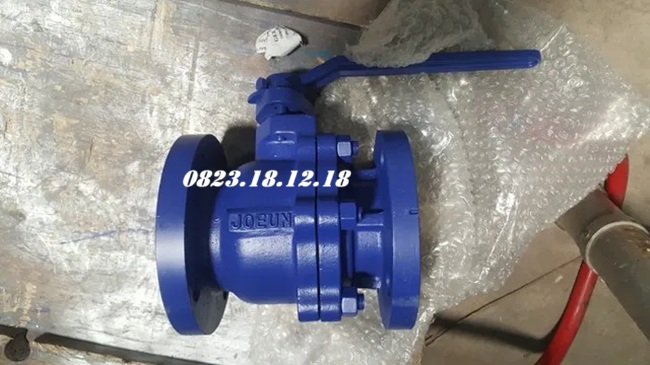

1. Van bi gang Joeun mặt bích

Thông số kỹ thuật:

• Kích thước: DN50 – DN200
• Vật liệu thân van: Gang dẻo hoặc gang đúc
• Vật liệu bi van: Thép không gỉ (Inox 304)
• Vật liệu trục van: Thép không gỉ (Inox 304)
• Gioăng làm kín: PTFE (Teflon) hoặc cao su NBR
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS 10K
• Áp suất làm việc: max 16 bar
• Nhiệt độ làm việc tối đa: 200°C
• Cơ chế vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Ứng dụng: Hệ thống cấp nước, xử lý nước thải, dầu khí, hóa chất, hệ thống PCCC và công nghiệp nặng…
• Xuất xứ Hàn Quốc
• Bảo hành 12 tháng

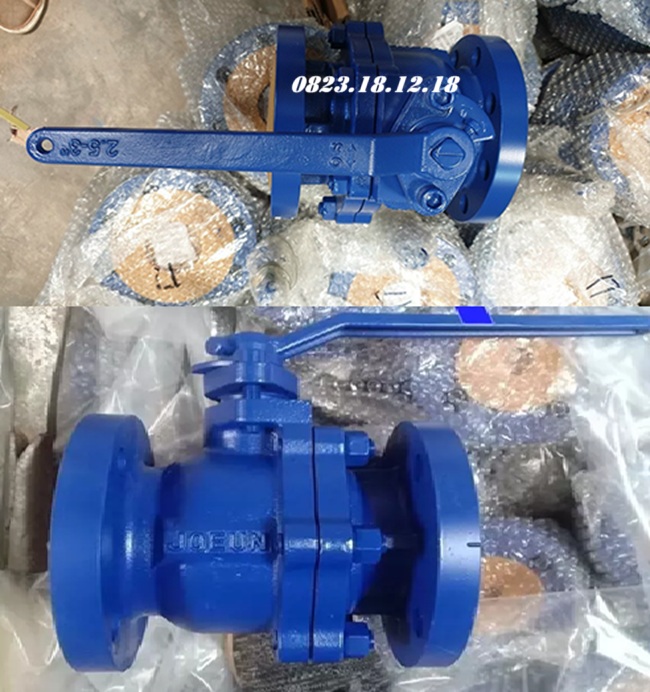

2. Van bi gang Joeun tay gạt

Thông số kỹ thuật:

• Kích thước: DN15 – DN50
• Vật liệu thân van: Gang dẻo hoặc gang đúc
• Vật liệu bi van: Thép không gỉ (Inox 304)
• Vật liệu trục van: Thép không gỉ (Inox 304)
• Gioăng làm kín: PTFE (Teflon) hoặc cao su NBR
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS 10K, PN16
• Áp suất làm việc: 10bar, 16bar
• Nhiệt độ làm việc: max 200°C
• Cơ chế vận hành: Tay gạt bằng thép sơn tĩnh điện
• Góc quay đóng/mở: 90 độ
• Ứng dụng: Hệ thống cấp nước, xử lý nước thải, dầu khí, hóa chất, hệ thống PCCC và công nghiệp nặng.
• Xuất xứ: Hàn Quốc
• Bảo hành 1 năm, CO CQ đầy đủ

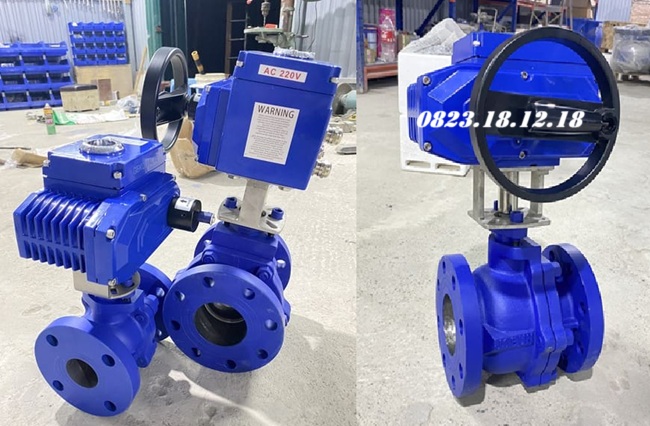

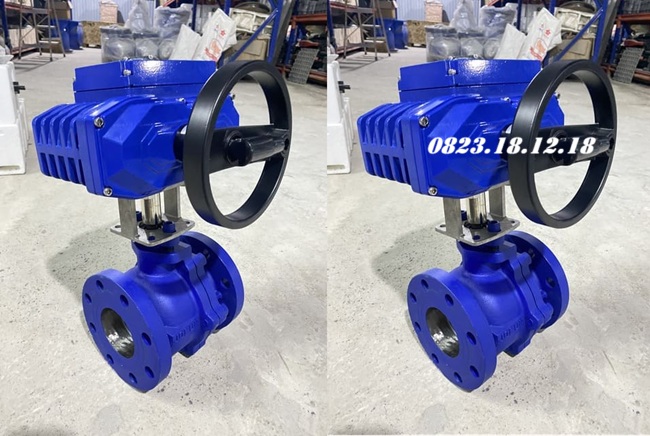

3. Van bi gang Joeun điều khiển điện

Thông số kỹ thuật:

• Kích thước: DN15 – DN200
• Vật liệu thân van: Gang dẻo hoặc gang đúc
• Vật liệu bi van: Thép không gỉ (Inox 304)
• Vật liệu trục van: Thép không gỉ (Inox 304)
• Gioăng làm kín: PTFE (Teflon) hoặc cao su NBR
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS 10K
• Áp suất làm việc:10 kgf/cm², 16 kgf/cm²
• Nhiệt độ làm việc: max 200°C
• Điện áp: 24V, 220V, 380V AC hoặc 24V DC
• Kiểu điều khiển: ON/OFF hoặc tuyến tính (4-20mA)
• Thời gian đóng/mở: 5 – 30 giây
• Tiêu chuẩn bảo vệ: IP67, IP68
• Chất liệu vỏ bộ điều khiển: Hợp kim nhôm sơn tĩnh điện
• Xuất xứ: Korea
• Bảo hành 12 tháng, CO CQ đầy đủ

4. Van bi gang Joeun điều khiển khí nén

Thông số kỹ thuật:

• Kích thước: DN15 – DN200
• Vật liệu thân van: Gang dẻo hoặc gang đúc
• Vật liệu bi van: Thép không gỉ (Inox 304)
• Vật liệu trục van: Thép không gỉ (Inox 304)
• Gioăng làm kín: PTFE (Teflon) hoặc cao su NBR
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS 10K
• Áp suất làm việc: max 16 kgf/cm²
• Nhiệt độ làm việc: 200°C
• Kiểu tác động: Tác động đơn hoặc tác động kép
• Áp suất khí nén: 3 – 8 bar
• Tiêu chuẩn bảo vệ: IP67, IP68
• Chất liệu bộ truyền động: Hợp kim nhôm sơn tĩnh điện
• Phụ kiện đi kèm: Công tắc hành trình, van điện từ, bộ điều tiết khí, bộ điều khiển tuyến tính (4-20mA)
• Thời gian đóng/mở: 1 – 3 giây
• Xuất xứ: Korea
• Bảo hành 1 năm, đầy đủ CO CQ

VI. Ưu điểm và  nhược điểm của van bi gang Joeun

1. Ưu điểm của van bi gang Joeun

Ưu điểm nổi bật của van bi gang hãng Joeun:

• Ưu điểm chất liệu bền bỉ, chịu lực tốt
• Ưu điểm khả năng kín khít tuyệt đối
• Ưu điểm đa dạng phương thức vận hành: Có nhiều lựa chọn như: tay gạt (đóng/mở nhanh), tay quay (cho kích thước lớn), điều khiển điện hoặc khí nén giúp tự động hóa hệ thống.
• Ưu điểm  phù hợp với nhiều nhu cầu sử dụng khác nhau trong công nghiệp.
• Ưu điểm ứng dụng rộng rãi trong nhiều lĩnh vực
• Có thể làm việc trong môi trường nhiệt độ cao lên đến 200°C và áp suất lớn.
• Ưu điểm vận hành đơn giản, bảo trì dễ dàng

2. Nhược điểm của van bi gang Joeun

• Trọng lượng nặng hơn so với các loại vật liệu khác: Do thân van được làm từ gang dẻo hoặc gang đúc nên trọng lượng của van khá lớn so với các loại van bi làm từ đồng hoặc nhựa. Điều này có thể gây khó khăn trong quá trình lắp đặt, đặc biệt đối với các hệ thống trên cao.
• Không phù hợp với môi trường có hóa chất ăn mòn mạnh: Mặc dù bi van và trục van được làm từ thép không gỉ (Inox 304), nhưng thân van bằng gang có thể bị ảnh hưởng trong môi trường có hóa chất ăn mòn mạnh như axit đậm đặc hoặc kiềm cao.
• Van bi không phù hợp để điều tiết lưu lượng chính xác: Van bi gang hãng Joeun chủ yếu được thiết kế để đóng/mở hoàn toàn, không phải để điều tiết dòng chảy liên tục. Khi sử dụng để điều chỉnh lưu lượng, bi van có thể bị mài mòn nhanh hơn, làm giảm độ bền và khả năng kín khít của van.

VII. Ứng dụng của van bi gang Joeun

Ứng dụng thực tế của van bi gang Joeun:

• Ứng dụng trong hệ thống cấp nước và xử lý nước thải: được sử dụng rộng rãi trong các hệ thống cấp nước sạch, hệ thống phân phối nước cho khu dân cư, tòa nhà, nhà máy. Được lắp đặt trong các trạm xử lý nước thải để kiểm soát dòng chảy, giúp ngăn ngừa rò rỉ và duy trì áp suất ổn định.
• Ứng dụng trong ngành công nghiệp dầu khí và hóa chất: có thể sử dụng trong hệ thống vận chuyển dầu, khí đốt và các dung môi công nghiệp nhờ vào độ kín cao và khả năng chịu áp lực tốt.
• Ứng dụng trong hệ thống PCCC (Phòng cháy chữa cháy)
• Ứng dụng trong hệ thống HVAC (Sưởi, thông gió và điều hòa không khí): được sử dụng trong các hệ thống HVAC để kiểm soát dòng chảy của nước làm mát hoặc hơi nóng, giúp tối ưu hóa hoạt động của hệ thống điều hòa không khí trong các tòa nhà, nhà máy, trung tâm dữ liệu.
• Ứng dụng trong mgành công nghiệp thực phẩm và đồ uống
• Ứng dụng trong ngành công nghiệp giấy, dệt nhuộm: Được sử dụng trong các hệ thống dẫn nước, hóa chất pha loãng và chất lỏng công nghiệp trong các nhà máy sản xuất giấy, vải dệt nhuộm.
• Ứng dụng trong hệ thống thủy lợi, cấp nước nông nghiệp: được sử dụng trong hệ thống tưới tiêu nông nghiệp, kiểm soát dòng chảy nước vào các khu vực trồng trọt.

VIII. Báo giá sản phẩm van bi gang Joeun

Công ty TNHH THIẾT BỊ ĐIỆN TS tự hào là đơn vị chuyên cung cấp các loại van công nghiệp chất lượng cao, trong đó van bi gang Joeun là một trong những sản phẩm chủ lực của chúng tôi. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị đường ống, chúng tôi cam kết mang đến cho khách hàng sản phẩm chính hãng, giá tốt, chất lượng đảm bảo và chế độ bảo hành uy tín.

Van bi gang hãng Joeun do công ty được nhập khẩu trực tiếp từ nhà sản xuất, có đầy đủ chứng nhận CO, CQ, đảm bảo độ bền cao, khả năng vận hành ổn định trong nhiều hệ thống công nghiệp như cấp nước, xử lý nước thải, dầu khí, hóa chất, PCCC, HVAC…

Vui lòng liên hệ trực tiếp để nhận báo giá chi tiết và ưu đãi tốt nhất!
