Van bi dùng cho hóa chất

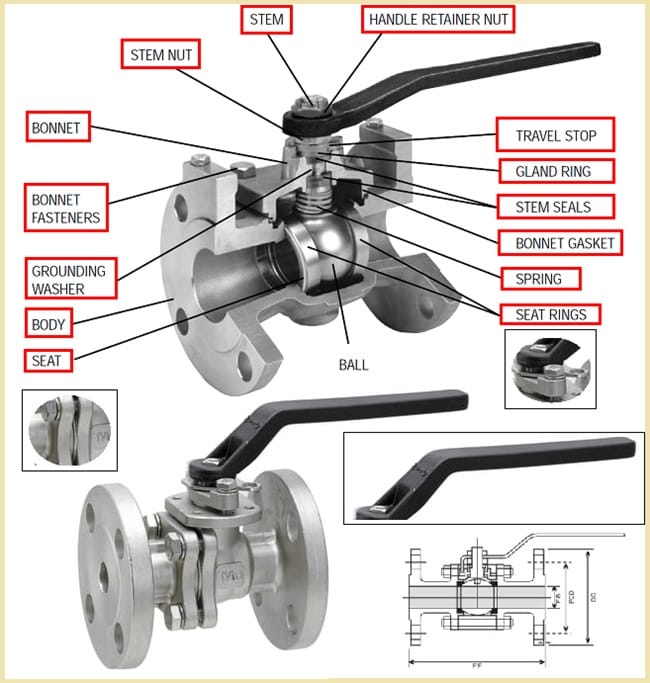

Van bi dùng cho hóa chất có cấu tạo cơ bản bao gồm các bộ phận chính sau đây:

1. Thân van

2. Bi van

3. Gioăng làm kín

4. Trục van

5. Tay gạt hoặc tay vặn

6. Nắp van

7. Bu lông và đai ốc

IV. Nguyên lý hoạt động của van bi dùng cho hóa chất

Nguyên lý hoạt động của van bi dùng cho hóa chất tương tự như nguyên lý hoạt động của các loại van bi thông thường, với sự cải tiến về vật liệu để chịu được môi trường hóa chất ăn mòn. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của van bi dùng cho hóa chất:

Van bi gồm một quả bóng (bi) có lỗ xuyên tâm nằm bên trong thân van. Khi bi được xoay một góc 90 độ (1/4 vòng), lỗ xuyên tâm của bi sẽ thẳng hàng hoặc lệch với đường ống dẫn dòng chất.

Van bi dùng cho hóa chất hoạt động nhờ vào lực tác động của người vận hành lên tay gạt của van, xoay với góc 0 – 90 độ để tạo nên hiện tượng đóng mở của van. Khi có lực tác động lên tay gạt, hoạt động xoay theo góc 0 – 90 độ làm cho trục van xoay theo, kéo theo bộ phận bi xoay với góc tương ứng và tạo nên hiện tượng đóng mở của van. Van có thể điều tiết lưu lượng dòng chảy ít hoặc nhiều bằng cách xoay van với góc nhỏ hơn 90 độ.

Nguyên lý hoạt động chi tiết:

1. Trạng thái đóng:
   • Khi tay gạt được xoay sao cho lỗ xuyên tâm của bi không thẳng hàng với đường ống, bề mặt rắn của bi sẽ chặn dòng chảy, ngăn không cho chất lỏng hoặc khí đi qua.
2. Trạng thái mở:
   • Khi tay gạt được xoay một góc 90 độ sao cho lỗ xuyên tâm của bi thẳng hàng với đường ống, chất lỏng hoặc khí sẽ chảy qua lỗ này một cách tự do mà không gặp cản trở.
3. Điều chỉnh dòng chảy:
   • Van bi có thể điều tiết lưu lượng dòng chảy bằng cách xoay bi với góc nhỏ hơn 90 độ. Khi lỗ xuyên tâm của bi chỉ mở một phần, dòng chảy sẽ bị hạn chế tương ứng với góc xoay của bi. Điều này cho phép người vận hành điều chỉnh lượng chất lỏng hoặc khí chảy qua van theo nhu cầu.

V. Ưu điểm và nhược điểm của van bi dùng cho hóa chất

1. Ưu điểm của van bi dùng cho hóa chất

• Khả năng chịu ăn mòn cao: Van bi dùng cho hóa chất thường được làm từ các vật liệu như nhựa UPVC, CPVC và inox, giúp chống lại sự ăn mòn từ các hóa chất khắc nghiệt.
• Độ kín cao: Các gioăng làm kín từ PTFE, EPDM, và Teflon đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ và bảo vệ môi trường làm việc.
• Dễ dàng điều khiển: Van bi có thiết kế đơn giản, dễ dàng đóng/mở nhanh chóng chỉ bằng cách xoay tay gạt một góc 90 độ. Điều này giúp tiết kiệm thời gian và công sức cho người vận hành.
• Điều chỉnh lưu lượng linh hoạt: Khả năng điều chỉnh lưu lượng dòng chảy bằng cách xoay van một góc nhỏ hơn 90 độ, giúp kiểm soát chính xác lượng chất lỏng hoặc khí đi qua.
• Độ bền cao: Vật liệu chống ăn mòn và thiết kế chắc chắn giúp van bi dùng cho hóa chất có tuổi thọ và độ bền cao, giảm chi phí bảo trì và thay thế.
• Ít tổn thất áp suất: Khi ở trạng thái mở hoàn toàn, van bi cho phép dòng chảy đi qua một cách mượt mà, giảm thiểu tổn thất áp suất.
• Đa dạng kích cỡ và kiểu kết nối: Van có nhiều kích cỡ từ DN15 đến DN200 và kiểu kết nối lắp bích, lắp ren, phù hợp với nhiều nhu cầu sử dụng khác nhau.
• Ứng dụng rộng rãi: Sử dụng trong nhiều ngành công nghiệp như hóa chất, dầu khí, dược phẩm, xử lý nước thải, và nhiều ứng dụng khác.

2. Nhược điểm của van bi dùng cho hóa chất

• Giá thành cao: Van bi làm từ các vật liệu chống ăn mòn như inox, CPVC, UPVC có giá thành cao hơn so với các loại van thông thường.
• Không phù hợp cho dòng chảy chất rắn: Van bi không thích hợp cho các ứng dụng có chứa chất rắn hoặc bùn, mạt sắt vì chúng có thể gây kẹt bi và ảnh hưởng đến hiệu suất van.
• Cần bảo dưỡng định kỳ: Gioăng và các bộ phận làm kín của van bi cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo hiệu suất và ngăn ngừa rò rỉ.

VI. Phân loại các loại van bi dùng cho hóa chất phổ biến trên thị trường hiện nay

1. Phân loại van bi dùng cho hóa chất theo kiểu kết nối

Van bi dùng cho hóa chất có thể được phân loại theo kiểu kết nối để phù hợp với các hệ thống ống dẫn và yêu cầu kỹ thuật khác nhau. Dưới đây là các kiểu kết nối phổ biến của van bi dùng cho hóa chất:

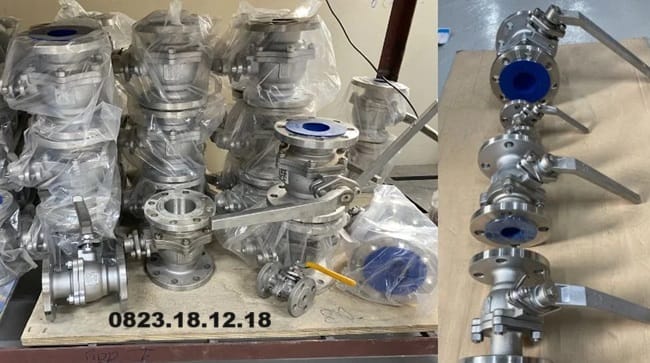

a. Van bi hóa chất lắp bích

– Mô tả: Van bi có các lỗ bích ở hai đầu, được kết nối với các đường ống thông qua bu lông và đai ốc. Đây là kiểu kết nối phổ biến cho các ứng dụng yêu cầu kết nối chắc chắn và dễ dàng tháo lắp.

– Ưu điểm:

  Dễ dàng lắp đặt và bảo trì.

  Đảm bảo độ kín cao và khả năng chịu áp lực tốt.

  Phù hợp với các đường ống có kích thước lớn và áp lực cao.

– Ứng dụng: Thường được sử dụng trong các hệ thống công nghiệp lớn, nhà máy hóa chất, và các ứng dụng yêu cầu kết nối chắc chắn.

b. Van bi hóa chất nối ren:

– Mô tả: Van bi có các đầu ren (vít) để kết nối với các đường ống có cùng loại ren. Đây là kiểu kết nối phổ biến cho các ứng dụng có kích thước nhỏ và yêu cầu lắp đặt đơn giản.

– Ưu điểm:

  Lắp đặt dễ dàng và nhanh chóng.

  Phù hợp cho các đường ống nhỏ và ứng dụng với áp lực thấp đến trung bình.

  Giá thành thấp hơn so với kết nối lắp bích.

– Ứng dụng: Thường được sử dụng trong các hệ thống nhỏ, thiết bị gia dụng, và các ứng dụng cần lắp đặt dễ dàng.

c. Van bi hóa chất rắc co

2. Phân loại van bi dùng cho hóa chất theo chất liệu thân van

Van bi dùng cho hóa chất có thể được phân loại theo chất liệu thân van để phù hợp với các loại hóa chất khác nhau và điều kiện làm việc cụ thể. Dưới đây là các loại chất liệu thân van phổ biến và đặc điểm của các loại van bi này:

a. Nhựa UPVC (Unplasticized Polyvinyl Chloride)

– Mô tả: Nhựa UPVC là một loại nhựa cứng, không có chất phụ gia như phthalate. Nó có khả năng chịu được nhiều loại hóa chất, đặc biệt là các hóa chất không ăn mòn mạnh.

– Ưu điểm:

  Kháng hóa chất tốt.

  Nhẹ và dễ lắp đặt.

  Chi phí thấp.

– Nhược điểm: Không phù hợp cho môi trường nhiệt độ cao hoặc áp lực quá cao.

– Ứng dụng: Thích hợp cho các hóa chất nhẹ, nước, và ứng dụng có nhiệt độ làm việc không quá cao.

b. Nhựa CPVC (Chlorinated Polyvinyl Chloride)

– Mô tả: Nhựa CPVC là một dạng nhựa PVC đã được clor hóa thêm, giúp tăng khả năng chịu nhiệt và chịu hóa chất.

– Ưu điểm:

  Khả năng chịu nhiệt tốt hơn so với UPVC.

  Kháng hóa chất tốt, kể cả các hóa chất ăn mòn nhẹ.

  Chi phí hợp lý.

– Nhược điểm: Không phù hợp cho các hóa chất cực kỳ ăn mòn hoặc nhiệt độ quá cao.

– Ứng dụng: Phù hợp cho các hóa chất ăn mòn nhẹ, nước nóng, và ứng dụng công nghiệp với nhiệt độ và áp lực trung bình.

c. Nhựa PFA (Perfluoroalkoxy Alkane)

– Mô tả: PFA là một loại nhựa fluoropolymer có khả năng chịu nhiệt và hóa chất rất tốt. Đây là loại nhựa có độ bền cao nhất trong các loại nhựa chịu hóa chất.

– Ưu điểm:

  Kháng hóa chất tuyệt vời.

  Chịu nhiệt độ cao và áp lực lớn.

  Độ bền cao và ít bị ảnh hưởng bởi điều kiện môi trường.

– Nhược điểm: Giá thành cao.

– Ứng dụng: Dùng trong các ứng dụng yêu cầu khả năng chống ăn mòn cực kỳ cao và nhiệt độ làm việc cao.

d. Van bi inox dùng cho hóa chất

– Mô tả: Inox, đặc biệt là các loại inox 304 và 316, là chất liệu phổ biến cho các ứng dụng yêu cầu khả năng chống ăn mòn và chịu áp lực tốt. Inox 316 có khả năng chống ăn mòn tốt hơn so với inox 304.

– Thông số kỹ thuật:

• Kích thước: Từ DN15 đến DN1000
• Loại van: Van bi inox
• Các loại van bi thông dụng: 1PC Thiết kế một khối, 2PC Thiết kế hai khối, 3PC Thiết kế ba khối
• Chất liệu thân van: Inox 304 (CF8), Inox 316 (CF8M), Inox 316L (SCS14, CF3M, SCS16)
• Chất liệu bi van: SS304, SS316, SS316L
• Gioăng làm kín: PTFE hoặc R-PTFE (Teflon)
• Trục van: Inox 304 hoặc Inox 316
• Nhiệt độ làm việc: -29°C – 150°C
• Kiểu kết nối: Kết nối ren, Kết nối mặt bích
• Tiêu chuẩn kết nối ren: NPT, BSPT
• Tiêu chuẩn mặt bích: JIS10K, ANSI 150LB, PN16, PN25, PN40, JIS20K, ANSI 300LB, ANSI 600LB
• Vận hành:Tay gạt, Tay vặn, Điều khiển điện, Điều khiển khí nén,…
• Xuất xứ: Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc,…
• Các thương hiệu: DKM, Bonney Forge, JC, Anix, Swiss Fluid, Pekos, Zuercher, HSE, KVC…
• Bảo hành: 12 tháng

e. Bronze (Đồng thau)

– Mô tả: Bronze là hợp kim của đồng và các kim loại khác như thiếc. Nó có khả năng chống ăn mòn tốt trong một số môi trường hóa chất.

– Ưu điểm:

  Chịu được áp lực và nhiệt độ cao.

  Có tính chống ăn mòn tốt trong môi trường hóa chất không quá khắc nghiệt.

– Nhược điểm: Có thể không phù hợp cho các hóa chất cực kỳ ăn mòn.

– Ứng dụng: Thích hợp cho các ứng dụng có hóa chất không quá ăn mòn hoặc nhiệt độ và áp lực không quá cao.

3. Phân loại van bi dùng cho hóa chất theo kiểu vận hành

Van bi tay gạt chịu hóa chất

Van bi tay quay dùng cho hóa chất

Van bi hóa chất điều khiển khí nén

Van bi hóa chất điều khiển điện

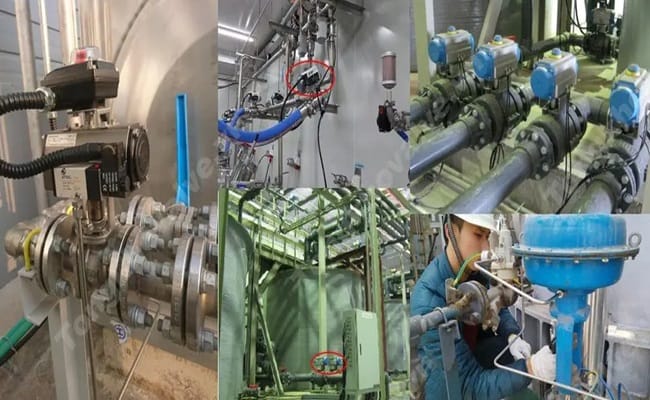

VII. Ứng dụng của van bi dùng cho hóa chất

Van bi dùng cho hóa chất có nhiều ứng dụng quan trọng trong các ngành công nghiệp khác nhau nhờ vào khả năng chống ăn mòn và kiểm soát dòng chảy hiệu quả. Dưới đây là các ứng dụng phổ biến của van bi trong ngành hóa chất:

1. Ngành Hóa Chất

   – Chuyển giao hóa chất: Van bi được sử dụng để điều khiển dòng chảy của các hóa chất trong quy trình sản xuất, pha chế và xử lý.

   – Xử lý hóa chất ăn mòn: Các loại van bi làm từ nhựa đặc biệt hoặc inox chống ăn mòn dùng cho các hóa chất ăn mòn mạnh.

   – Tạo và điều chỉnh hỗn hợp: Dùng để kiểm soát lưu lượng và phối trộn các hóa chất khác nhau.

2. Ngành Dược Phẩm

   – Xử lý nguyên liệu: Van bi giúp kiểm soát và chuyển giao các thành phần hóa học trong quy trình sản xuất thuốc.

   – Đóng gói và vận chuyển: Sử dụng để kiểm soát dòng chảy của các dung dịch dược phẩm trong quá trình đóng gói và vận chuyển.

3. Ngành Thực Phẩm và Đồ Uống

   – Điều khiển nguyên liệu: Van bi giúp điều chỉnh dòng chảy của nguyên liệu và phụ gia trong quá trình chế biến thực phẩm và đồ uống.

   – Xử lý và đóng gói: Sử dụng trong các hệ thống xử lý và đóng gói để đảm bảo dòng chảy chính xác và không bị rò rỉ.

4. Ngành Xử Lý Nước

   – Hệ thống xử lý nước thải: Van bi giúp điều khiển và kiểm soát dòng chảy trong các hệ thống xử lý nước thải, bao gồm các hóa chất xử lý nước.

   – Hệ thống cấp nước: Sử dụng để điều chỉnh và kiểm soát lưu lượng nước trong hệ thống cấp nước.

5. Ngành Hóa Dầu

   – Xử lý và vận chuyển: Van bi dùng để điều khiển dòng chảy của các hóa chất trong ngành dầu khí, bao gồm dầu thô, hóa chất phụ gia và các sản phẩm tinh chế.

   – Xử lý hóa chất: Sử dụng trong các quá trình xử lý hóa chất liên quan đến sản xuất và tinh chế dầu khí.

6. Ngành Điện và Năng Lượng

   – Hệ thống làm mát: Van bi kiểm soát dòng chảy của chất lỏng làm mát trong các hệ thống làm mát và truyền tải năng lượng.

   – Hệ thống chất lỏng công nghiệp: Sử dụng để điều khiển các chất lỏng và hóa chất trong các hệ thống công nghiệp liên quan đến sản xuất và cung cấp năng lượng.

7. Ngành Sản Xuất Kim Loại

   – Xử lý chất lỏng kim loại: Van bi được sử dụng để điều khiển dòng chảy của các dung dịch và chất lỏng kim loại trong các quá trình sản xuất và xử lý kim loại.

8. Ngành Nghiên Cứu và Phát Triển

   – Thí nghiệm và nghiên cứu: Van bi được sử dụng trong các phòng thí nghiệm và nghiên cứu để kiểm soát chính xác các dòng chảy của hóa chất trong các thí nghiệm và nghiên cứu.

VIII. Báo giá sản phẩm van bi dùng cho hóa chất

Công ty ThietbidienTS chúng tôi chuyên cung cấp sản phẩm van bi dùng cho hóa chất các loại, cam kết cung cấp sản phẩm chính hãng, chất lượng cao với giá cả cạnh tranh và dịch vụ tốt nhất. Để nhận được bảng giá chi tiết và hỗ trợ thêm, xin vui lòng liên hệ với chúng tôi qua Hotline 0823.18.12.18 hoặc email Thietbidients97@gmail.com. Chúng tôi luôn sẵn sàng phục vụ và đáp ứng mọi yêu cầu của Quý khách hàng.
