I. Van bi điều khiển khí nén tuyến tính là gì?
II. Thông số kỹ thuật của van bi điều khiển khí nén tuyến tính
VAN BI ĐIỀU KHIỂN KHÍ NÉN TUYẾN TÍNH CÓ THÔNG SỐ CHUNG NHƯ SAU:
- Kích thước van: Thông thường từ DN15 (1/2 inch) đến DN300 (12 inch) hoặc lớn hơn tùy theo yêu cầu sử dụng.
- kết nối: Có thể là lắp bích, lắp ren, hoặc nối hàn, tùy vào hệ thống ống dẫn.
- Thân van: Thép không gỉ (Inox 304, 316), thép carbon, đồng, hoặc nhựa (PVC, UPVC, CPVC).
- Bi van: Thép không gỉ, thép carbon hoặc các vật liệu chịu mài mòn khác.
- Gioăng làm kín: Teflon (PTFE), Viton, EPDM, hoặc NBR.
- Áp suất làm việc: Thường từ PN16, PN25, PN40, lên đến PN100 hoặc cao hơn tùy vào yêu cầu hệ thống.
- Áp suất khí nén điều khiển: Từ 3 bar đến 8 bar là phổ biến.
- Nhiệt độ làm việc: Từ -20°C đến 200°C, tùy thuộc vào vật liệu của thân van và gioăng làm kín.
- Góc mở van: 0° đến 90°, với khả năng điều chỉnh tuyến tính ở các góc khác nhau theo tín hiệu điều khiển.
- Tín hiệu đầu vào: Thường là 4-20mA, 0-10V để điều chỉnh vị trí van tuyến tính.
- Tín hiệu phản hồi: Thường là 4-20mA hoặc tín hiệu số để giám sát vị trí van.
- Thời gian đóng/mở: Tùy thuộc vào kích thước van và áp suất khí nén, có thể từ vài giây đến hàng chục giây.
- Truyền động khí nén: Tác động đơn (single-acting) hoặc tác động kép (double-acting).
- Bộ định vị tuyến tính: Có thể được tích hợp để điều chỉnh và phản hồi vị trí van chính xác.
- Tiêu chuẩn: IP67 hoặc IP68 (chống bụi, chống nước), phù hợp với môi trường lắp đặt ngoài trời hoặc trong điều kiện khắc nghiệt.
- Xuất xứ: Tùy theo nhà sản xuất, có thể từ các quốc gia như Hàn Quốc, Đài Loan, Nhật Bản, hoặc các nước châu Âu…
- Thời gian bảo hành: 12 tháng.
III. Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén tuyến tính
1. Cấu tạo của van bi điều khiển khí nén tuyến tính
Van bi điều khiển khí nén tuyến tính có cấu tạo bao gồm các bộ phận chính sau:
- Thân van: Thường được làm từ thép không gỉ, thép carbon, đồng hoặc nhựa (PVC, UPVC, CPVC). Là phần vỏ chính chứa các thành phần khác của van và tiếp xúc trực tiếp với môi trường lưu chất.
- Bi van: Thép không gỉ hoặc thép carbon. Là một quả cầu rỗng bên trong thân van, có lỗ xuyên qua. Khi bi van xoay, lỗ này sẽ cho phép hoặc ngăn chặn lưu chất đi qua van. Với van điều khiển tuyến tính, bi van có thể xoay theo các góc khác nhau để điều chỉnh lưu lượng.
- Trục van: Thường là thép không gỉ. Kết nối giữa bi van và bộ truyền động. Trục van truyền lực xoay từ bộ truyền động đến bi van để thực hiện việc đóng mở hoặc điều chỉnh van.
- Gioăng làm kín: Teflon (PTFE), Viton, EPDM, NBR. Đảm bảo sự kín khít giữa bi van và thân van, ngăn chặn rò rỉ lưu chất ra ngoài.
- Bộ truyền động khí nén: Hợp kim nhôm, thép không gỉ, hoặc nhựa chịu lực. Bộ truyền động này sử dụng áp lực khí nén để tạo ra chuyển động xoay cho trục van. Bộ truyền động này có thể là tác động đơn (single-acting) hoặc tác động kép (double-acting).
- Bộ định vị tuyến tính: Một thành phần tùy chọn được tích hợp vào bộ truyền động để điều chỉnh vị trí của van theo tín hiệu điều khiển đầu vào (thường là 4-20mA hoặc 0-10V).
- Bộ phận định vị: Nhận tín hiệu điều khiển từ hệ thống điều khiển trung tâm và điều chỉnh bộ truyền động khí nén để xoay bi van đến vị trí mong muốn, từ đó điều chỉnh lưu lượng chất lỏng hoặc khí đi qua van.
- Lò xo hồi vị (nếu có): Đối với bộ truyền động tác động đơn, lò xo hồi vị sẽ tự động đưa van về vị trí ban đầu (thường là đóng) khi không còn tín hiệu điều khiển hoặc mất áp lực khí nén.
2. Nguyên lý hoạt động của van bi điều khiển khí nén tuyến tính
Nguyên lý hoạt động của van bi điều khiển khí nén tuyến tính dựa trên việc sử dụng áp lực khí nén để điều khiển chuyển động xoay của bi van nhằm điều chỉnh lưu lượng dòng chảy qua van theo một tỷ lệ nhất định.
IV. Một số loại van bi điều khiển khí nén tuyến tính phổ biến trên thị trường hiện nay

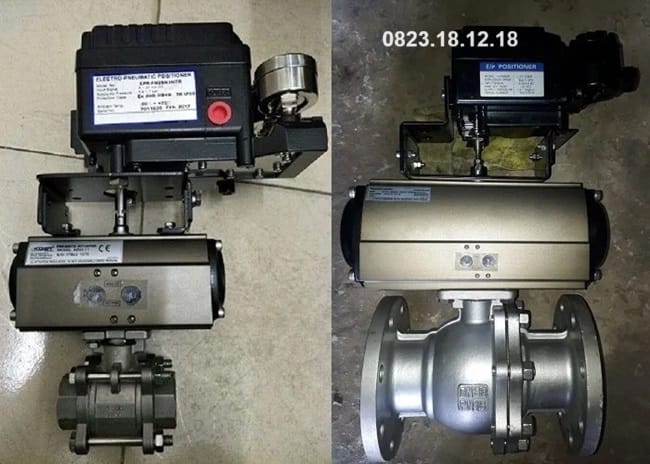

- Van bi điều khiển khí nén tuyến tính nối ren: Van bi điều khiển khí nén tuyến tính nối ren là loại van bi sử dụng khí nén để điều khiển, với khả năng điều chỉnh lưu lượng một cách tuyến tính theo tín hiệu điều khiển. Loại van này có thiết kế đặc biệt với kết nối dạng ren, thường được sử dụng trong các hệ thống đường ống có kích thước nhỏ đến trung bình.
- Van bi điều khiển khí nén tuyến tính lắp bích: Van bi điều khiển khí nén tuyến tính lắp bích là một loại van bi sử dụng bộ điều khiển khí nén để điều chỉnh lưu lượng dòng chảy một cách tuyến tính theo tín hiệu điều khiển. Loại van này có kết nối dạng lắp bích, thường có các lỗ khoan để lắp bu lông. Mặt bích được gắn vào đầu ống hoặc thiết bị và được sử dụng để kết nối với mặt bích tương ứng của ống hoặc thiết bị khác.

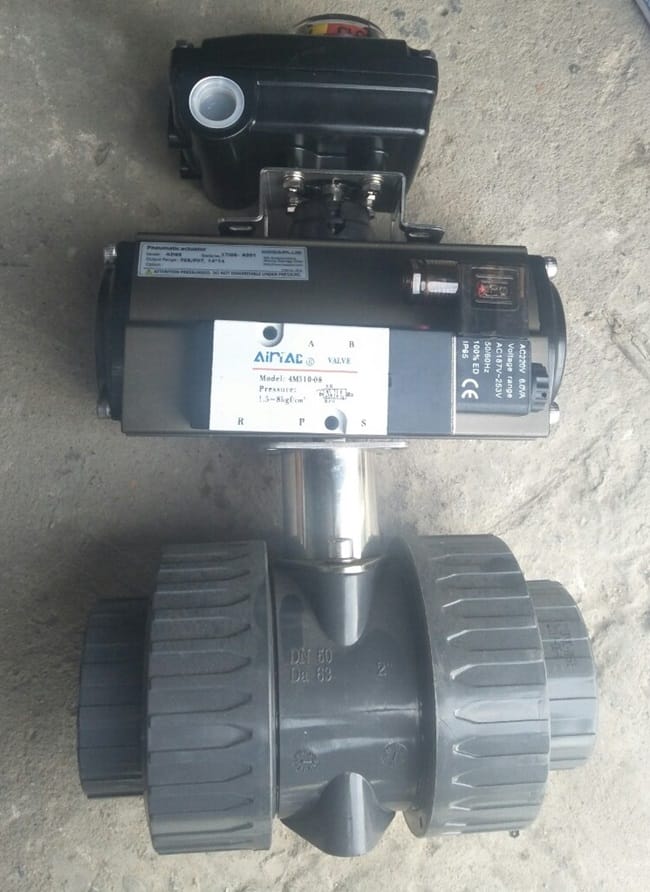

- Van bi điều khiển khí nén tuyến tính rắc co: Van bi điều khiển khí nén tuyến tính rắc co (hay còn gọi là van bi nối rắc co) là loại van bi sử dụng bộ điều khiển khí nén để điều chỉnh lưu lượng dòng chảy một cách tuyến tính theo tín hiệu điều khiển. Loại van này được kết nối với hệ thống đường ống thông qua rắc co, có thể có các cơ chế kết nối khác nhau, chẳng hạn như ren, kẹp, hoặc khóa nhanh, tùy thuộc vào loại rắc co và yêu cầu ứng dụng.
- Van bi inox điều khiển khí nén tuyến tính: Van bi inox điều khiển khí nén tuyến tính là loại van bi được thiết kế với bộ điều khiển khí nén để điều chỉnh lưu lượng dòng chảy theo cách tuyến tính. Thân van: Làm từ inox (thép không gỉ) với khả năng chống ăn mòn cao, bền bỉ trong môi trường khắc nghiệt và tiếp xúc với hóa chất hoặc nước có tính ăn mòn.
- Van bi thép điều khiển khí nén tuyến tính: Van bi thép điều khiển khí nén tuyến tính là loại van bi được thiết kế với bộ điều khiển khí nén để điều chỉnh lưu lượng dòng chảy theo cách tuyến tính. Loại van này được chế tạo từ thép, thường là thép carbon hoặc thép không gỉ.
- Van bi nhựa điều khiển khí nén tuyến tính: Van bi nhựa điều khiển khí nén tuyến tính là loại van bi được làm từ nhựa và được trang bị bộ điều khiển khí nén để điều chỉnh lưu lượng dòng chảy theo cách tuyến tính. Thân van: Làm từ các loại nhựa kỹ thuật như PVC (Polyvinyl Chloride), CPVC (Chlorinated Polyvinyl Chloride), UPVC (Unplasticized Polyvinyl Chloride), hoặc PP (Polypropylene). Những vật liệu này có khả năng chống ăn mòn tốt, nhẹ và dễ lắp đặt.

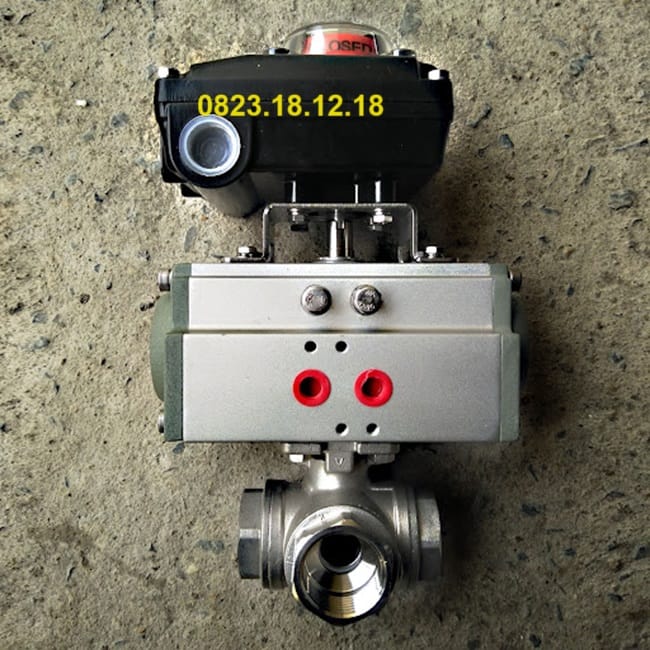

- Van bi điều khiển khí nén tuyến tính 3 ngã: Van bi điều khiển khí nén tuyến tính 3 ngã là loại van bi được thiết kế với ba cổng (hay còn gọi là 3 ngã), được điều khiển bởi khí nén để điều chỉnh lưu lượng và hướng dòng chảy theo cách tuyến tính. Van bi 3 ngã cho phép điều chỉnh hướng của dòng chảy giữa ba cổng khác nhau. Tùy vào vị trí của bi van, van có thể điều chỉnh dòng chảy từ cổng này sang cổng khác hoặc kết hợp giữa các cổng.
V. Tại sao nên lựa chọn sản phẩm van bi điều khiển khí nén tuyến tính?
Lựa chọn sản phẩm van bi điều khiển khí nén tuyến tính có nhiều ưu điểm vượt trội, đáp ứng được các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp. Dưới đây là những lý do chính để lựa chọn loại van này:
1. Kiểm soát lưu lượng chính xác: Van bi điều khiển khí nén tuyến tính cho phép điều chỉnh lưu lượng dòng chảy một cách chính xác và liên tục theo tỷ lệ với tín hiệu điều khiển (thường là 4-20mA hoặc 0-10V). Điều này rất quan trọng trong các ứng dụng yêu cầu kiểm soát chặt chẽ, chẳng hạn như trong quá trình sản xuất hóa chất, xử lý nước, và hệ thống HVAC.
2. Tốc độ phản hồi nhanh: Với khả năng điều khiển bằng khí nén, van bi có tốc độ phản hồi nhanh chóng, giúp hệ thống đạt được sự ổn định nhanh hơn khi cần điều chỉnh lưu lượng. Điều này giúp tăng hiệu quả và độ an toàn trong các quy trình tự động hóa.
3. Độ bền cao: Van bi được chế tạo từ các vật liệu chất lượng cao như thép không gỉ, đồng, hoặc nhựa chịu lực, kết hợp với thiết kế đơn giản và chắc chắn, giúp đảm bảo độ bền cao trong quá trình vận hành.
4. Khả năng vận hành trong môi trường khắc nghiệt: Van bi điều khiển khí nén tuyến tính có thể hoạt động tốt trong các môi trường có nhiệt độ cao, áp suất lớn, hoặc môi trường ăn mòn. Điều này làm cho van trở thành lựa chọn lý tưởng trong các ngành công nghiệp hóa chất, dầu khí, và xử lý nước thải.
5. Tiết kiệm năng lượng: Khí nén là một nguồn năng lượng tương đối rẻ và dễ dàng được tạo ra và quản lý. Điều này giúp giảm chi phí vận hành và bảo trì so với các hệ thống điều khiển bằng điện hoàn toàn.
6. Tính linh hoạt cao: Van bi điều khiển khí nén tuyến tính có thể được sử dụng trong nhiều loại ứng dụng khác nhau với các yêu cầu kỹ thuật đa dạng. Ngoài ra, van có thể được tùy chỉnh để phù hợp với các yêu cầu cụ thể của từng hệ thống, như việc lựa chọn các vật liệu phù hợp với môi trường làm việc.
7. Khả năng tự động hóa cao: Van bi điều khiển khí nén tuyến tính dễ dàng tích hợp vào các hệ thống tự động hóa, cho phép điều khiển từ xa và giám sát hoạt động liên tục. Điều này giúp giảm thiểu sự can thiệp của con người, tăng cường hiệu suất và độ chính xác của hệ thống.
8. Giảm thiểu chi phí bảo trì: Với thiết kế đơn giản và ít các bộ phận chuyển động, van bi điều khiển khí nén thường ít gặp sự cố và cần ít bảo trì hơn so với các loại van phức tạp khác. Điều này giúp giảm thiểu thời gian ngừng hoạt động của hệ thống và chi phí bảo trì.
9. Chi phí hợp lý: So với các loại van điều khiển điện hoặc van điều khiển tự động khác, van bi điều khiển khí nén có chi phí đầu tư và vận hành thấp hơn, đặc biệt là khi xét đến lợi ích lâu dài.

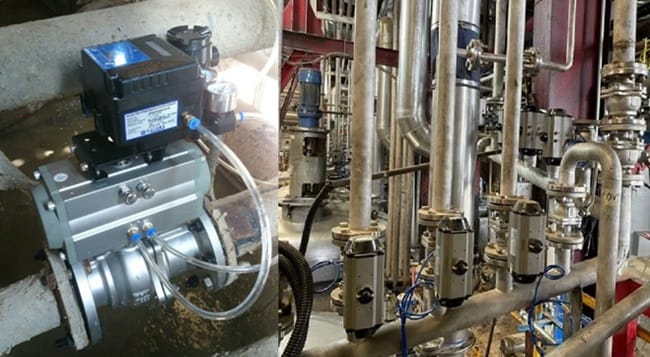

VI. Ứng dụng của van bi điều khiển khí nén tuyến tính
Van bi điều khiển khí nén tuyến tính có nhiều ứng dụng rộng rãi trong các ngành công nghiệp nhờ khả năng kiểm soát lưu lượng chính xác và tốc độ phản hồi nhanh. Dưới đây là một số ứng dụng phổ biến của loại van này:
1. Ngành công nghiệp hóa chất:
- Kiểm soát phản ứng hóa học: Van được sử dụng để điều chỉnh lưu lượng các chất hóa học vào lò phản ứng, đảm bảo tỷ lệ pha trộn chính xác và kiểm soát quá trình phản ứng.
- Xử lý nước thải hóa chất: Van điều khiển lưu lượng chất thải đi qua các hệ thống xử lý, giúp tối ưu hóa quá trình lọc và trung hòa.
2. Ngành dầu khí:
- Điều chỉnh dòng chảy dầu thô và khí đốt: Van bi điều khiển khí nén tuyến tính được sử dụng để kiểm soát dòng chảy của dầu thô và khí đốt trong các đường ống dẫn, đảm bảo sự ổn định và an toàn của hệ thống.
- Quá trình chưng cất và tách khí: Van kiểm soát lượng hơi và chất lỏng được tách ra trong quá trình chưng cất, giúp đạt được các sản phẩm có độ tinh khiết cao.
3. Ngành công nghiệp thực phẩm và đồ uống:
- Quá trình sản xuất bia và rượu: Van được sử dụng để kiểm soát lưu lượng nước, malt, và các nguyên liệu khác trong quá trình sản xuất, đảm bảo chất lượng sản phẩm.
- Quy trình tiệt trùng và vệ sinh: Van bi điều khiển khí nén tuyến tính giúp điều chỉnh lượng chất khử trùng hoặc hơi nước đi qua hệ thống, đảm bảo vệ sinh an toàn thực phẩm.
4. Hệ thống xử lý nước:
- Điều chỉnh lưu lượng nước sạch: Van được sử dụng trong các trạm bơm nước để kiểm soát lưu lượng nước đi vào và ra khỏi các bể chứa hoặc hệ thống phân phối.
- Xử lý nước thải: Van điều khiển lưu lượng nước thải qua các giai đoạn xử lý như lọc, lắng đọng, và khử trùng.
5. Ngành công nghiệp dược phẩm:
- Quá trình sản xuất thuốc: Van bi điều khiển khí nén tuyến tính đảm bảo việc kiểm soát chính xác các thành phần trong quá trình sản xuất thuốc, đặc biệt là trong các hệ thống đo lường và trộn lẫn các thành phần hóa học.
- Kiểm soát môi trường vô trùng: Van điều chỉnh lưu lượng khí hoặc hơi nước trong các phòng sạch, giúp duy trì môi trường vô trùng.
6. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning):
- Điều chỉnh lưu lượng không khí và nước nóng/lạnh: Van được sử dụng để kiểm soát lưu lượng không khí, nước nóng hoặc lạnh trong các hệ thống điều hòa không khí, đảm bảo nhiệt độ và độ ẩm tối ưu trong các tòa nhà.
- Quản lý năng lượng: Van giúp tối ưu hóa hệ thống HVAC bằng cách điều chỉnh lưu lượng chất lỏng, từ đó tiết kiệm năng lượng và giảm chi phí vận hành.
7. Ngành công nghiệp giấy và bột giấy:
- Điều chỉnh lưu lượng bột giấy: Van bi điều khiển khí nén tuyến tính được sử dụng trong các dây chuyền sản xuất giấy để điều chỉnh lưu lượng bột giấy và nước, giúp tối ưu hóa quá trình sản xuất.
- Kiểm soát hóa chất: Van điều chỉnh lượng hóa chất như chất tẩy trắng hoặc chất phụ gia đi vào quá trình sản xuất giấy.
8. Ngành công nghiệp xi măng và vật liệu xây dựng:
- Kiểm soát lưu lượng vật liệu rời: Van được sử dụng để điều chỉnh lưu lượng các vật liệu như xi măng, cát, hoặc đá vôi đi qua các băng tải hoặc silo chứa.
- Điều chỉnh khí nóng: Trong các lò nung xi măng, van bi điều khiển khí nén tuyến tính kiểm soát lượng khí nóng đi qua, giúp duy trì nhiệt độ thích hợp cho quá trình nung.
9. Ngành năng lượng:
- Điều chỉnh lưu lượng nước trong nhà máy điện: Van kiểm soát lưu lượng nước đi qua các hệ thống làm mát, lò hơi, và tua bin trong các nhà máy điện.
- Quản lý khí thải: Van bi điều khiển khí nén tuyến tính cũng được sử dụng để điều chỉnh lưu lượng khí thải đi qua các hệ thống lọc và xử lý khí, giúp giảm thiểu ô nhiễm.
10. Ứng dụng tự động hóa trong các ngành công nghiệp khác:
- Van bi điều khiển khí nén tuyến tính có thể dễ dàng tích hợp vào các hệ thống tự động hóa trong nhiều ngành công nghiệp khác, từ điều khiển lưu lượng trong các nhà máy sản xuất đến quản lý dòng chảy trong các hệ thống xử lý và phân phối.
VII. Báo giá sản phẩm van bi điều khiển khí nén tuyến tính
Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bi điều khiển khí nén tuyến tính các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
