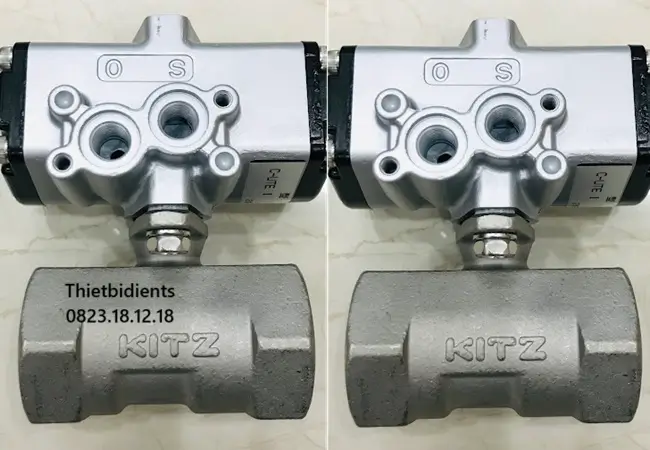

Van bi điều khiển khí nén Nhật Bản

I. Van bi điều khiển khí nén Nhật Bản là gì?

Van bi điều khiển khí nén Nhật Bản là một trong những dòng van công nghiệp cao cấp, được sản xuất với độ chính xác gần như tuyệt đối, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như JIS, ANSI, ISO. Thiết bị này được cấu tạo từ van bi (ball valve) kết hợp với bộ truyền động khí nén (pneumatic actuator) giúp đóng mở dòng chảy nhanh chóng, an toàn và bền bỉ.

Được nhập khẩu từ các thương hiệu nổi tiếng Nhật Bản như Kitz, Toyo, YOSHITAKE, TLV…, van bi khí nén Nhật Bản ngày càng được ưa chuộng trong nhiều hệ thống công nghiệp nặng, nhà máy hóa chất, dầu khí, xử lý nước và đặc biệt là ngành thực phẩm – dược phẩm.

II. Cấu tạo và nguyên lý hoạt động

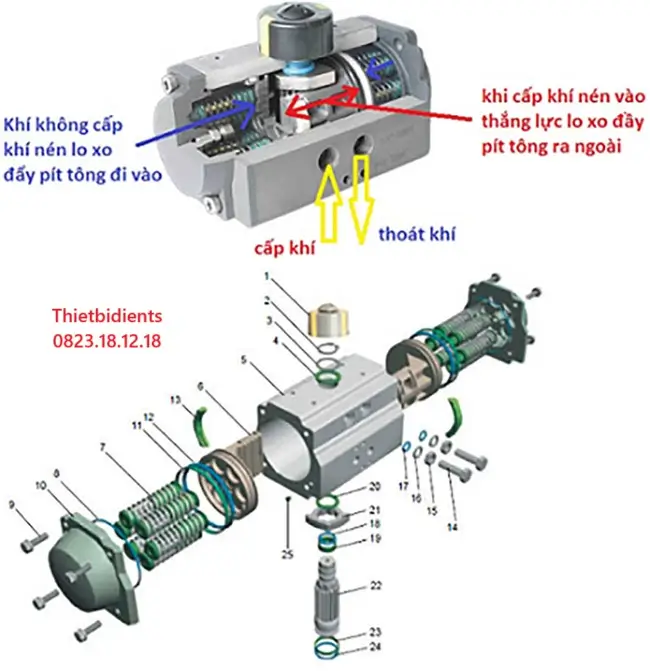

1. Cấu tạo van bi điều khiển khí nén Nhật Bản

Van bi điều khiển khí nén Nhật Bản có cấu tạo cơ bản gồm 2 phần chính:

Thân van bi:

• Được chế tạo từ inox 304, inox 316, thép carbon hoặc nhựa kỹ thuật tùy ứng dụng.
• Bên trong có viên bi rỗng, được gia công nhẵn bóng và phủ lớp chống mài mòn.
• Gioăng làm kín thường làm từ PTFE, TFM hoặc Teflon, đảm bảo độ kín tuyệt đối.
• Kiểu kết nối: ren (screwed), mặt bích (flanged), clamp vi sinh (sanitary clamp).

Bộ truyền động khí nén:

• Sử dụng khí nén từ 3 – 8 bar để tạo ra lực xoay trục van.
• Có 2 dạng: tác động đơn và tác động kép.
• Vỏ ngoài bằng hợp kim nhôm anodized, chống ăn mòn.
• Có thể gắn thêm phụ kiện: công tắc hành trình, bộ định vị, van điện từ, bộ lọc khí nén (FRL).

2. Nguyên lý hoạt động van bi điều khiển khí nén nhật bản

Nguyên lý hoạt động của van bi khí nén Nhật Bản dựa trên việc sử dụng khí nén để tạo lực xoay cho trục van. Khi nguồn khí được cấp vào buồng xy lanh của bộ truyền động, áp suất khí nén sẽ đẩy piston di chuyển, từ đó truyền lực xoắn xuống trục van và làm xoay viên bi bên trong. Khi viên bi quay 90 độ, lỗ rỗng bên trong sẽ song song hoặc vuông góc với dòng chảy, cho phép đóng hoặc mở hoàn toàn dòng chất lỏng/khí đi qua.

Ở chế độ tác động kép, van cần khí nén để cả đóng và mở. Trong khi đó, ở chế độ tác động đơn (spring return), khí nén chỉ cần để mở, khi mất khí thì lò xo sẽ tự động trả về trạng thái ban đầu (thường là đóng). Điều này giúp đảm bảo an toàn cho hệ thống trong trường hợp mất khí đột ngột.

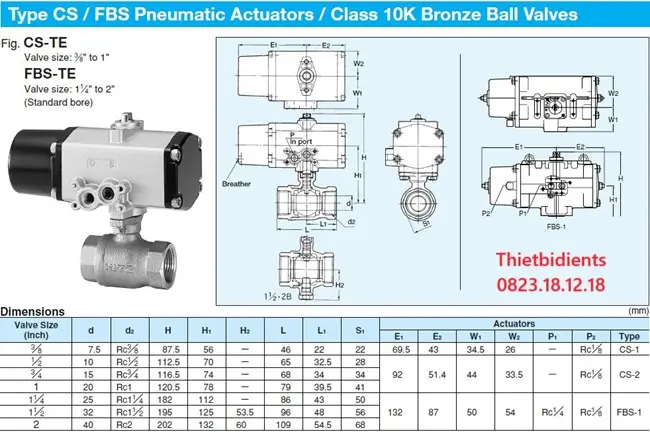

III. Thông số kỹ thuật van bi điều khiển khí nén nhật bản

• Xuất xứ : Nhật Bản
• Thương hiệu phổ biến : Kitz, Toyo, Yoshitake, TLV
• Kích cỡ : DN15 – DN300
• Vật liệu thân van : Inox 304, Inox 316, Thép carbon, Nhựa
• Vật liệu bi : Inox 316 bóng, chống ăn mòn
• Gioăng làm kín : PTFE, TFM, Teflon
• Kiểu kết nối : Ren, Mặt bích, Clamp vi sinh
• Bộ truyền động khí nén : Tác động đơn hoặc kép
• Áp suất khí nén cấp : 3 – 8 bar
• Áp suất làm việc : PN16 – PN40
• Nhiệt độ làm việc : -20°C ~ 200°C (tùy vật liệu)
• Môi trường sử dụng : Nước, khí nén, hơi, dầu, hóa chất, thực phẩm, dược phẩm
• Tiêu chuẩn : JIS, ANSI, ISO

IV. Các loại van bi điều khiển khí nén nhật bản phổ biến hiện nay

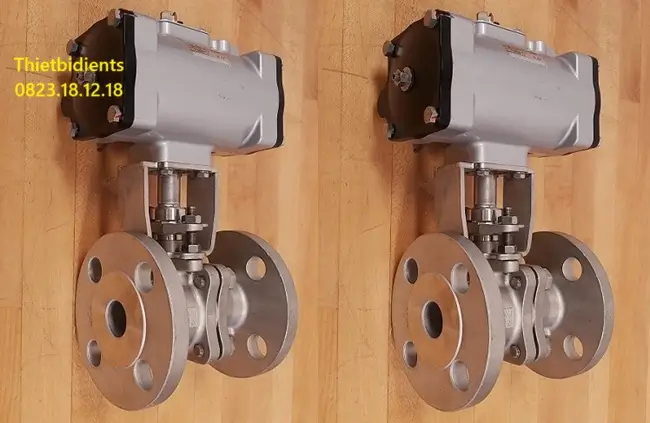

1. Van bi mặt bích điều khiển khí nén Nhật Bản

Đây là loại van có kết nối mặt bích, thường dùng cho các hệ thống đường ống công nghiệp lớn, yêu cầu độ kín khít và an toàn cao. Van chịu được áp lực lớn, dễ bảo trì và thay thế, phù hợp với các ngành công nghiệp dầu khí, hóa chất, và xử lý nước.

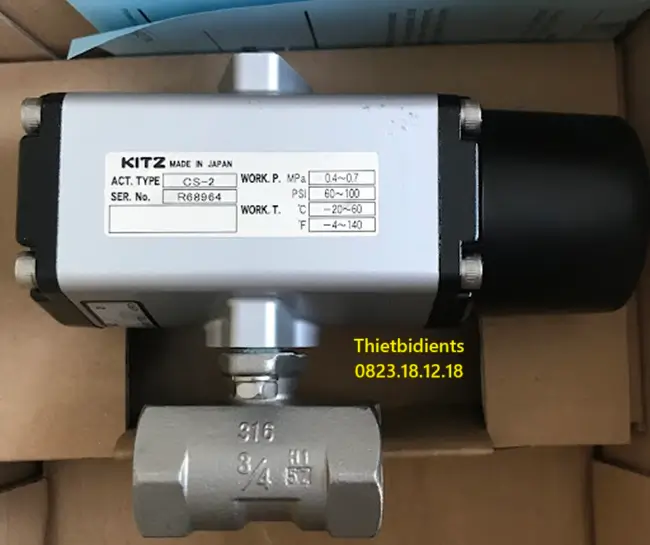

2. Van bi ren điều khiển khí nén Nhật Bản

Được sử dụng phổ biến trong các hệ thống đường ống có kích thước nhỏ đến trung bình. Kết nối ren giúp việc lắp đặt nhanh chóng, thuận tiện, chi phí đầu tư thấp. Van bi khí nén Nhật Bản loại này thường dùng trong các nhà máy chế biến thực phẩm, nước giải khát, hoặc hệ thống khí nén trong xưởng sản xuất.

3. Van bi hàn điều khiển khí nén Nhật Bản

Dạng kết nối hàn trực tiếp mang lại độ chắc chắn, kín khít tuyệt đối, giảm tối đa nguy cơ rò rỉ lưu chất. Loại này phù hợp với các hệ thống áp lực cao, dòng chảy mạnh, đặc biệt trong các nhà máy điện, luyện kim và hóa chất nặng.

4. Van bi 2 ngã điều khiển khí nén Nhật Bản

Loại cơ bản và được sử dụng rộng rãi nhất, cho phép đóng – mở dòng chảy theo hướng thẳng. Van vận hành ổn định, dễ bảo trì và có tuổi thọ cao, đáp ứng tốt nhu cầu trong nhiều lĩnh vực sản xuất.

5. Van bi 3 ngã điều khiển khí nén Nhật Bản

Được thiết kế để chuyển hướng dòng chảy hoặc trộn các loại lưu chất. Có hai dạng chính: chữ L và chữ T. Van này thường dùng trong các hệ thống xử lý chất lỏng phức tạp, nơi cần phân chia hoặc phối trộn dòng chảy linh hoạt.

6. Van bi khí nén tác động đơn của Nhật Bản

Khi cấp khí, van mở hoặc đóng tùy thiết kế; khi ngừng cấp khí, lò xo sẽ tự động đưa van về trạng thái ban đầu. Loại này được đánh giá cao về tính an toàn, đặc biệt trong trường hợp mất nguồn khí nén đột ngột.

7. Van bi khí nén tác động kép của Nhật Bản

Hoạt động khi cấp khí ở cả hai chiều mở và đóng. Van có ưu điểm là tốc độ vận hành nhanh, lực tác động mạnh, phù hợp cho các dây chuyền sản xuất liên tục với công suất lớn.

VI. Ứng dụng sản phẩm van bi điều khiển khí nén nhật bản

Van bi điều khiển khí nén Nhật Bản được ứng dụng rất rộng rãi trong nhiều ngành công nghiệp hiện đại:

• Ngành dầu khí và hóa chất: kiểm soát các loại dung môi, axit, kiềm, dầu mỏ, khí đốt.
• Ngành nước và xử lý nước thải: sử dụng trong các trạm bơm, nhà máy cấp thoát nước, hệ thống xử lý nước sạch và nước thải công nghiệp.
• Ngành hơi – nhiệt: áp dụng trong các hệ thống hơi bão hòa, khí nén, lò hơi công nghiệp.
• Ngành thực phẩm và đồ uống: van bi vi sinh khí nén Nhật Bản được sử dụng cho các dây chuyền sản xuất bia, sữa, nước giải khát, thực phẩm đóng hộp.
• Ngành dược phẩm và mỹ phẩm: đảm bảo tính vô trùng, dễ dàng vệ sinh CIP/SIP.
• Ngành điện tử – bán dẫn: sử dụng để kiểm soát dòng khí siêu sạch, hóa chất tinh khiết trong các nhà máy sản xuất vi mạch.

VII. Mua sản phẩm ở đâu uy tín, giá rẻ?

Để mua van bi điều khiển khí nén Nhật Bản chính hãng với mức giá cạnh tranh nhất, khách hàng nên lựa chọn các đơn vị phân phối uy tín, có giấy tờ chứng nhận CO/CQ đầy đủ. Trong đó, Công ty ThietbidienTS là địa chỉ tin cậy, chuyên nhập khẩu và phân phối các loại van bi khí nén Nhật Bản chính hãng từ các thương hiệu hàng đầu như Kitz, Toyo, TLV.

Khi mua tại ThietbidienTS, khách hàng sẽ được:

• Cam kết hàng chính hãng, mới 100%
• Bảo hành dài hạn, hỗ trợ kỹ thuật trọn đời
• Giá thành tốt nhất thị trường nhờ nhập khẩu trực tiếp
• Hỗ trợ giao hàng toàn quốc, thanh toán linh hoạt
