Van bi 3 ngã điều khiển khí nén

I. Van bi 3 ngã điều khiển khí nén là gì?

Van bi 3 ngã điều khiển khí nén hay còn gọi là van bi 3 cửa điều khiển khí nén, là loại van bi đặc biệt với cấu trúc ba cổng kết nối, cho phép điều chỉnh lưu lượng chất lỏng hoặc khí từ một cổng vào và phân phối đến hai cổng ra hoặc ngược lại, tùy thuộc vào thiết kế cụ thể. Loại van này được điều khiển bằng khí nén, giúp tự động hóa quá trình điều chỉnh và phân phối dòng chảy mà không cần thao tác thủ công.

Van bi 3 ngã khí nén có khả năng thực hiện các chức năng điều chỉnh dòng chảy như chuyển hướng, phân phối hoặc trộn chất lỏng hoặc khí. Việc điều khiển bằng khí nén giúp van hoạt động hiệu quả trong các môi trường công nghiệp, nơi mà các quy trình yêu cầu điều chỉnh nhanh chóng và chính xác. Van có thể được cấu hình theo nhiều kiểu khác nhau, chẳng hạn như kiểu chữ L, kiểu chữ T, hoặc kiểu kết hợp, để phù hợp với các ứng dụng cụ thể.

Van bi 3 ngã điều khiển khí nén có kích thước đa dạng, từ DN15 đến DN200 hoặc lớn hơn tùy thuộc vào yêu cầu cụ thể của hệ thống. Với khả năng điều chỉnh và phân phối chất lỏng hoặc khí giữa ba cổng kết nối, van này thường được ứng dụng trong các ngành công nghiệp như dầu khí, hóa chất, xử lý nước thải, thực phẩm và dược phẩm, nơi cần phân phối hoặc chuyển hướng dòng chảy một cách chính xác và hiệu quả.

II. Thông số kỹ thuật của van bi 3 ngã điều khiển khí nén

THÔNG SỐ CHUNG CỦA VAN BI 3 NGÃ ĐIỀU KHIỂN KHÍ NÉN NHƯ SAU:

• Kích Cỡ (Size): Từ DN15 đến DN200. Có thể là 1/2 inch, 3/4 inch, 1 inch, 1.5 inch, 2 inch,…
• Áp Suất Max: Thường từ 10 bar đến 40 bar (hoặc cao hơn tùy vào vật liệu và thiết kế van).
• Áp Suất Vận Hành: Phù hợp với yêu cầu của hệ thống.
• Nhiệt Độ Làm Việc: Từ -10°C đến 180°C (hoặc cao hơn tùy thuộc vào vật liệu và cấu hình van).
• Thân Van: Inox, thép, gang, nhựa, hoặc hợp kim tùy thuộc vào môi trường làm việc.
• Bi Van: Inox, thép, hoặc vật liệu chống ăn mòn khác.
• Gioăng và Đệm: PTFE, EPDM, Viton, hoặc các vật liệu chịu hóa chất khác.
• Cấu Trúc: Có thể là cấu trúc 2 mảnh, 3 mảnh, hoặc theo yêu cầu cụ thể của ứng dụng.
• Kiểu Kết Nối: Nối ren hoặc mặt bích (flanged), tùy vào thiết kế và yêu cầu lắp đặt.
• Bộ Điều Khiển Khí Nén: Tác động đơn hoặc tác động kép.
• Áp Suất Khí Nén: Thường từ 4 bar đến 8 bar (hoặc theo yêu cầu của hệ thống).
• Điện Áp: 24V, 220V, hoặc 380V tùy thuộc vào bộ điều khiển.
• Chức Năng Điều Khiển: Điều Khiển ON/OFF mở hoặc đóng hoàn toàn, điều khiển tuyến tính (điều chỉnh dòng chảy theo tỷ lệ).
• Tiêu Chuẩn Bảo Vệ: IP65, IP67 (hoặc theo yêu cầu bảo vệ môi trường hoạt động).
• Kiểu 3 Ngã: Có thể là kiểu chữ L (L-shaped) hoặc chữ T (T-shaped), tùy vào ứng dụng cần phân phối hoặc chuyển hướng dòng chảy.

III. Cấu tạo và nguyên lý hoạt động của van bi 3 ngã điều khiển khí nén

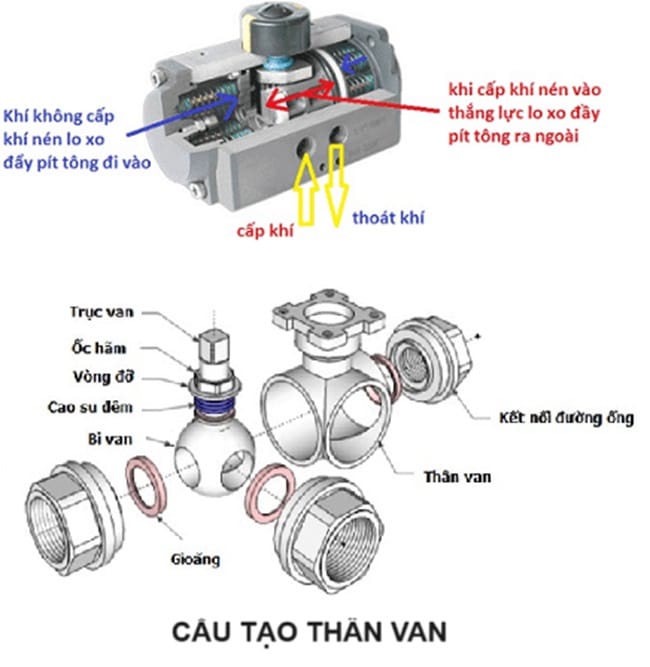

1. Cấu tạo của van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén có cấu tạo bao gồm các thành phần chính sau:

• Thân Van: Thường được làm từ các vật liệu bền như inox, thép, gang hoặc nhựa, tùy thuộc vào yêu cầu ứng dụng và môi trường làm việc. Thân van Có cấu trúc 3 ngã (L-shaped hoặc T-shaped) cho phép phân phối hoặc chuyển hướng dòng chảy giữa ba cổng kết nối.
• Bi Van: Bi hình cầu nằm trong thân van, được chế tạo từ vật liệu chống ăn mòn và chịu áp lực cao như inox hoặc thép. Bi có các lỗ thông để điều chỉnh dòng chảy qua các cổng kết nối.
• Trục Van: Kết nối bi với bộ điều khiển khí nén. Trục truyền động của bi giúp điều khiển sự xoay của bi trong thân van.
• Bộ Điều Khiển Khí Nén: Được gắn vào trục van và sử dụng khí nén để điều chỉnh vị trí của bi. Có thể là loại tác động đơn hoặc tác động kép. Bộ điều khiển có thể điều chỉnh van theo chế độ ON/OFF hoặc tuyến tính tùy theo yêu cầu.
• Gioăng và Đệm: Đảm bảo kín hoàn toàn giữa các bộ phận của van và ngăn ngừa rò rỉ. Các gioăng và đệm thường làm từ PTFE, EPDM, hoặc Viton.
• Nắp Van: Được gắn vào hai đầu của thân van, giữ cho các bộ phận bên trong van được cố định và kín nước.
• Cổng Kết Nối: cổng kết nối của van có thể là kiểu nối ren hoặc mặt bích, giúp kết nối van với hệ thống ống dẫn.

2. Nguyên lý hoạt động của van bi 3 ngã điều khiển khí nén

Van bi 3 ngã điều khiển khí nén có hai dạng cấu trúc chính là dạng T và dạng L, mỗi loại hoạt động theo nguyên lý điều chỉnh dòng chảy khác nhau.

Nguyên lý hoạt động của van bi 3 ngã dạng T: Trong loại van này, bi có ba lỗ thông được sắp xếp theo hình chữ T, cho phép dòng chất lỏng hoặc khí được phân phối giữa ba cổng kết nối. Khi bi quay, nó có thể mở hoặc đóng các cổng để điều chỉnh lưu lượng hoặc chuyển hướng dòng chảy từ một nguồn vào hai hướng khác hoặc ngược lại. Dạng T thường được sử dụng để phân phối dòng chảy đến hai điểm khác nhau hoặc để trộn các dòng chất lỏng.

Nguyên lý hoạt động của van bi 3 ngã dạng L: Đối với van bi dạng L, bi có ba lỗ thông được sắp xếp theo hình chữ L, cho phép chuyển hướng dòng chảy giữa ba cổng kết nối. Khi bi quay, nó có thể kết nối hai cổng với nhau trong khi ngắt kết nối cổng thứ ba, hoặc ngược lại. Loại này thường được sử dụng để thay đổi hướng dòng chảy trong hệ thống, chẳng hạn như chuyển hướng từ một điểm vào một điểm ra khác.

IV. Các loại van bi 3 ngã điều khiển khí nén phổ biến mà chúng tôi cung cấp

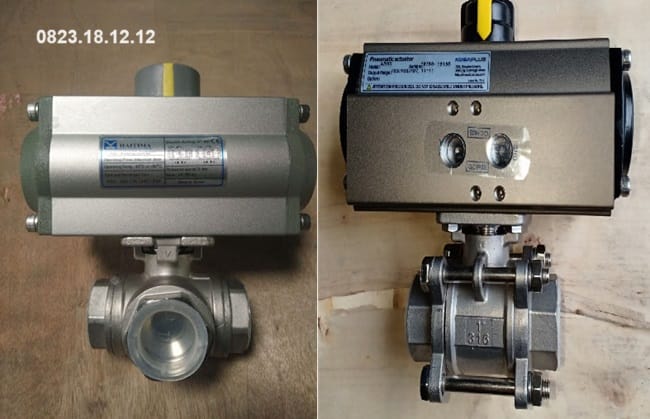

• Van bi 3 ngã điều khiển khí nén nối ren: Van bi 3 ngã điều khiển khí nén nối ren là thiết bị điều khiển dòng chảy với ba cổng kết nối và được vận hành bằng khí nén. Loại van này sử dụng kết nối ren để dễ dàng lắp đặt và bảo trì.

• Van bi 3 ngã điều khiển khí nén mặt bích: Van bi 3 ngã điều khiển khí nén mặt bích có thiết kế mặt bích, cho phép kết nối chắc chắn với hệ thống ống qua các mặt bích lắp bích. Mặt bích: Có thể theo tiêu chuẩn ANSI, DIN, JIS, giúp kết nối chắc chắn và chịu được áp lực cao. Các mặt bích này có các lỗ để gắn bu lông, tạo ra sự kết nối bền vững với hệ thống ống.

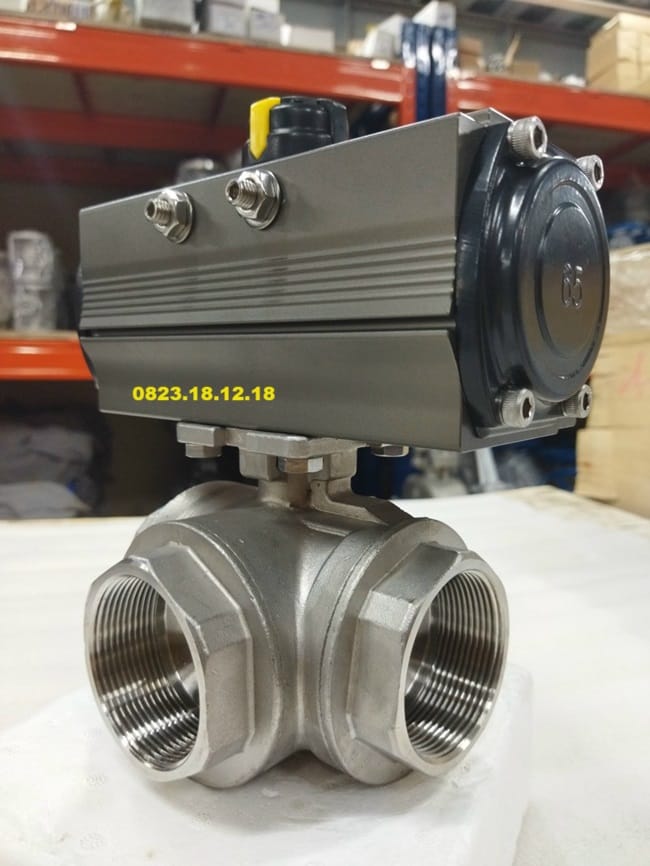

• Van bi 3 ngã điều khiển khí nén ON/OFF: Van bi 3 ngã điều khiển khí nén ON/OFF có khả năng điều khiển đơn giản, cho phép chuyển đổi giữa hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.

• Van bi 3 ngã điều khiển khí nén tuyến tính: Van bi 3 ngã điều khiển khí nén tuyến tính hoạt động bằng cách điều chỉnh vị trí của bi trong phạm vi từ mở hoàn toàn đến đóng hoàn toàn, giúp điều chỉnh lưu lượng theo tỷ lệ.

• Van bi 3 ngã điều khiển khí nén tác động đơn: Van bi 3 ngã điều khiển khí nén tác động đơn cần khí nén để thực hiện một chức năng cơ bản: mở hoặc đóng hoàn toàn van. Van sử dụng cơ cấu tác động đơn, nghĩa là nó hoạt động với khí nén để thực hiện một chức năng chính (mở hoặc đóng), trong khi trạng thái còn lại (đóng hoặc mở) là kết quả của lực phản hồi hoặc lò xo.
• Van bi 3 ngã điều khiển khí nén tác động kép: Van bi 3 ngã điều khiển khí nén tác động kép thực hiện cả hai chức năng điều khiển: mở và đóng van. Van sử dụng cơ cấu tác động kép, nghĩa là nó cần khí nén để thực hiện cả hai chức năng chính: mở và đóng van. Khi cấp khí nén vào một đầu, van mở; khi cấp khí nén vào đầu còn lại, van đóng.

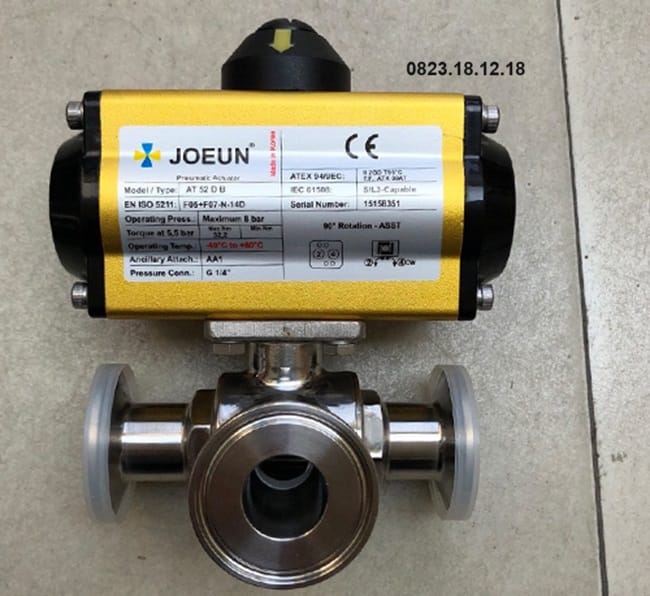

• Van bi 3 ngã điều khiển khí nén vi sinh: Van bi 3 ngã điều khiển khí nén vi sinh là loại van bi được thiết kế đặc biệt cho các ứng dụng trong môi trường yêu cầu tiêu chuẩn vệ sinh cao, chẳng hạn như ngành công nghiệp thực phẩm, dược phẩm, và hóa chất.

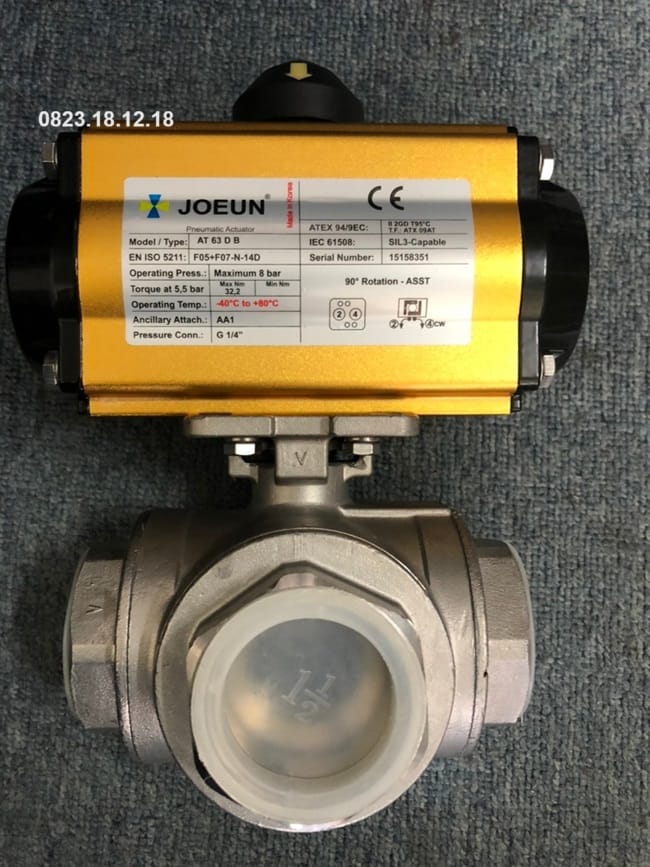

• Van bi 3 ngã điều khiển khí nén inox: Van bi 3 ngã điều khiển khí nén inox là loại van bi có cấu trúc ba cổng, được làm từ Inox 304, 316 hoặc 316L, có khả năng chống ăn mòn cao và chịu nhiệt tốt.

• Van bi 3 ngã điều khiển khí nén thép: Van bi 3 ngã điều khiển khí nén thép là loại van bi có cấu trúc ba cổng, được làm từ thép (thép carbon hoặc thép hợp kim), giúp van có độ bền cao và khả năng chịu áp lực tốt.
• Van bi 3 ngã điều khiển khí nén Hàn Quốc
• Van bi 3 ngã điều khiển khí nén Đài Loan

V. Tại sao nên lựa chọn sản phẩm van bi 3 ngã điều khiển khí nén?

Lựa chọn van bi 3 ngã điều khiển khí nén mang lại nhiều lợi ích đáng kể, bao gồm:

1. Khả Năng Điều Khiển Đa Dạng: Van bi 3 ngã cho phép phân phối hoặc chuyển hướng dòng chảy giữa ba cổng, giúp tối ưu hóa hệ thống phân phối chất lỏng hoặc khí và nâng cao tính linh hoạt của quy trình công nghiệp.
2. Hiệu Suất Cao: Với bộ điều khiển khí nén, van hoạt động nhanh chóng và chính xác, giúp tăng hiệu quả làm việc và giảm thiểu thời gian đáp ứng trong các ứng dụng yêu cầu điều chỉnh liên tục.
3. Dễ Dàng Bảo Trì: Cấu trúc của van giúp dễ dàng tháo lắp và bảo trì, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
4. Tiết Kiệm Không Gian: Với thiết kế gọn gàng và khả năng thực hiện nhiều chức năng trong một thiết bị, van giúp tiết kiệm không gian lắp đặt trong hệ thống ống dẫn.
5. Điều Khiển Tự Động: Bộ điều khiển khí nén cho phép điều khiển tự động, giảm thiểu công việc vận hành thủ công và tăng tính chính xác trong việc điều chỉnh lưu lượng hoặc hướng chảy.
6. Đa Dạng Ứng Dụng: Van bi 3 ngã phù hợp với nhiều ứng dụng công nghiệp khác nhau như xử lý nước thải, hóa chất, dầu khí, thực phẩm và dược phẩm, đáp ứng nhu cầu của các hệ thống có yêu cầu khắt khe về điều khiển dòng chảy.

VI. Van bi 3 ngã điều khiển khí nén có ứng dụng thực tế như thế nào?

Van bi 3 ngã điều khiển khí nén có nhiều ứng dụng thực tế quan trọng trong các ngành công nghiệp khác nhau, nhờ vào khả năng phân phối và chuyển hướng dòng chảy. Dưới đây là một số ứng dụng điển hình:

1. Ngành Hóa Chất: Được sử dụng để phân phối hoặc chuyển hướng các dòng hóa chất trong các hệ thống xử lý hóa chất. Van giúp điều chỉnh dòng chảy giữa các bồn chứa hoặc thiết bị xử lý.
2. Ngành Dầu Khí: Ứng dụng trong các hệ thống phân phối dầu, khí và các sản phẩm phụ của dầu khí, giúp điều phối và kiểm soát dòng chảy trong các đường ống lớn.
3. Ngành Xử Lý Nước: Van bi 3 ngã thường được sử dụng trong các hệ thống xử lý nước thải và nước sạch để chuyển hướng hoặc phân phối nước giữa các bồn chứa, hệ thống lọc và các thiết bị khác.
4. Ngành Thực Phẩm và Dược Phẩm: Được sử dụng để điều chỉnh dòng chảy trong các quy trình sản xuất thực phẩm và dược phẩm, nơi yêu cầu tính chính xác cao và đảm bảo vệ sinh.
5. Ngành Công Nghiệp Năng Lượng: Van giúp điều phối và chuyển hướng dòng chảy trong các hệ thống năng lượng, chẳng hạn như trong các nhà máy điện hoặc hệ thống sưởi.
6. Ngành Ô Tô và Máy Móc: Ứng dụng trong các hệ thống điều khiển khí nén của các thiết bị máy móc và ô tô, giúp quản lý dòng chảy của các chất lỏng hoặc khí trong hệ thống.

VII. Báo giá sản phẩm van bi 3 ngã điều khiển khí nén

Để biết thêm thông tin chi tiết hoặc đặt hàng, vui lòng liên hệ với bộ phận kinh doanh của chúng tôi qua Hotline 0823.18.12.18 hoặc email thietbidients97@gmail.com. Chúng tôi sẽ phản hồi sớm nhất có thể.
